Van Chống Nước Va: Cấu Tạo, Nguyên Lý Và Giải Pháp Bảo Vệ Hệ Thống Đường Ống

Trong vận hành các hệ thống cấp thoát nước, PCCC hay mạng lưới đường ống công nghiệp, những sự cố tụt áp hoặc tăng áp đột ngột luôn là mối nguy hại tiềm ẩn vô cùng lớn. Việc ngắt bơm đột ngột hoặc đóng van quá nhanh có thể tạo ra sóng xung áp cực mạnh, dẫn đến nguy cơ nứt vỡ đường ống, vỡ vỏ máy bơm và làm hư hỏng toàn bộ các thiết bị đo đếm. Để triệt tiêu rủi ro tốn kém này, thiết bị water hammer đã trở thành thành phần bảo vệ không thể thiếu. Lắp đặt đúng dòng van này giúp hệ thống vận hành an toàn, ổn định và tránh được những thiệt hại kinh tế không đáng có.

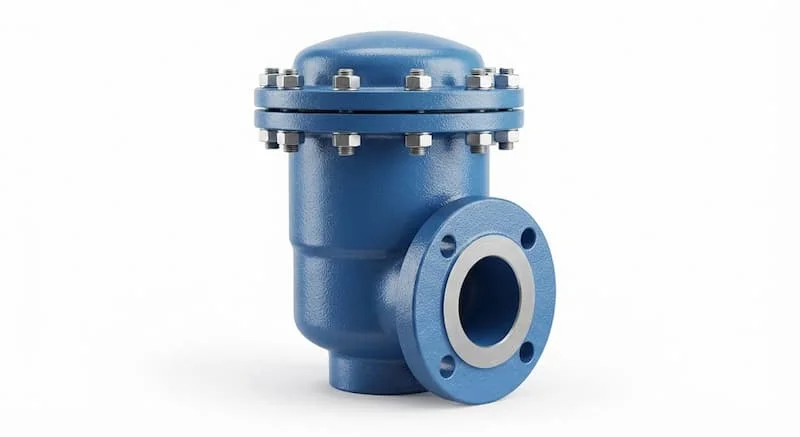

Van Chống Nước Va Là Gì?

Van chống nước va là thiết bị dùng để hấp thụ và giảm áp suất đột ngột (Water Hammer) phát sinh khi dòng chảy thay đổi nhanh, giúp bảo vệ đường ống, máy bơm và các thiết bị trong hệ thống.

Vai Trò Và Chức Năng Giảm Xung Áp

Trong mạng lưới đường ống, thiết bị đóng vai trò như một bộ xả áp hoặc hấp thụ xung lực tự động. Khi sóng áp suất vượt quá ngưỡng an toàn cài đặt, van sẽ lập tức kích hoạt cơ chế xả hoặc nén khí để triệt tiêu năng lượng dư thừa. Điều này giữ cho áp suất nội bộ đường ống luôn nằm trong giới hạn cho phép.

Vì Sao Cần Lắp Đặt Trong Hệ Thống Bơm

Khi máy bơm dừng đột ngột do sự cố mất điện, động năng của cột nước đang di chuyển sẽ tạo ra một khoảng chân không tạm thời, sau đó dòng nước sẽ dội ngược trở lại với vận tốc và áp lực cực lớn. Nếu không có water hammer triệt tiêu lượng áp lực dội ngược này, các va đập cơ học liên tục sẽ xé rách các mối nối, gây biến dạng đường ống và phá hủy đầu bơm.

Hiện Tượng Nước Va Là Gì?

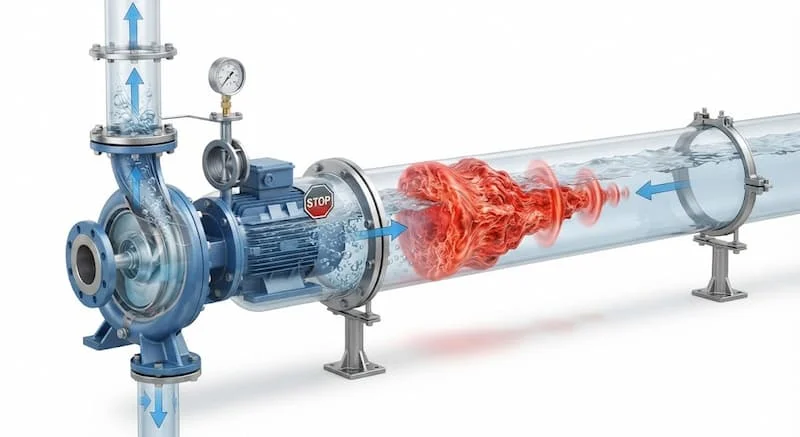

Hiện tượng nước va (Water Hammer hay búa nước) là sự biến đổi áp suất đột ngột tăng cao hoặc giảm sâu trong đường ống khi vận tốc dòng chất lỏng bị thay đổi tức thời.

Cơ Chế Phát Sinh Và Hậu Quả

Sự cố thường xảy ra khi ngắt máy bơm đột ngột, đóng các van điều khiển quá nhanh hoặc khi van một chiều sập lại không đúng thời điểm. Khi dòng nước đang chảy bị chặn đứng khẩn cấp, động năng chuyển thành thế áp suất cực lớn dội qua dội lại trong lòng ống.

Áp lực đỉnh của hiện tượng búa nước có thể gấp từ 3 đến 10 lần áp suất vận hành tiêu chuẩn. Hậu quả thực tế là gây ra tiếng ồn rung lắc dữ dội, làm nứt vỡ ống, bung mặt bích, hỏng van một chiều và làm cong vênh trục máy bơm, dẫn đến ngừng toàn bộ dây chuyền hoạt động.

Nguyên Lý Hoạt Động Của water hammer

Quá trình vận hành tự động của van diễn ra qua các bước phản ứng cơ học chính xác:

• Trạng thái vận hành bình thường: Áp suất hệ thống duy trì ở mức cân bằng. Lực ép của lò xo, màng cao su hoặc buồng khí sẽ giữ cho cửa xả của van đóng chặt, ngăn lưu chất thất thoát.

• Xuất hiện sóng áp cao đột ngột: Khi sóng nước va xuất hiện, áp lực tăng vọt vượt qua ngưỡng cài đặt tiêu chuẩn. Lực áp này tác động trực tiếp lên màng van hoặc piston.

• Mở xả và hấp thụ xung áp: Piston hoặc màng van bị đẩy lùi, mở cửa xả để xả bớt một lượng lưu chất ra ngoài, hoặc nén khối khí trong buồng triệt tiêu để hấp thụ toàn bộ năng lượng dư thừa.

• Phục hồi áp suất ổn định: Khi sóng xung áp đã được giải phóng, áp suất hệ thống hạ về mức an toàn.

• Tự động đóng kín: Lực đàn hồi của lò xo hoặc áp suất khí nén sẽ đẩy đĩa van quay trở lại vị trí ban đầu, kết thúc quá trình chống nước va.

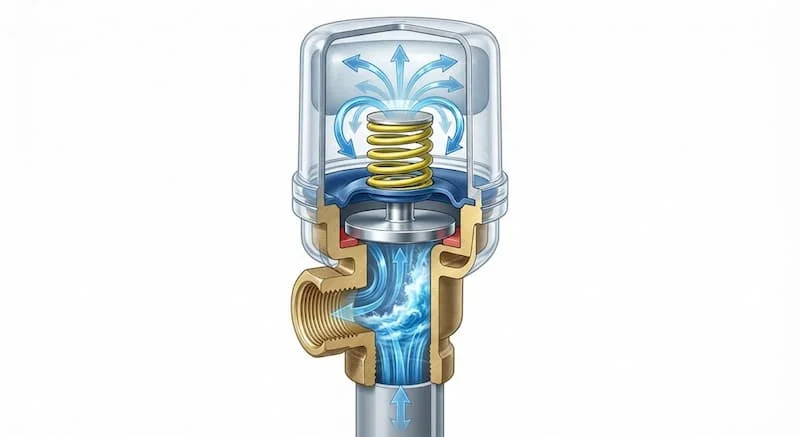

Cấu Tạo water hammer

Sản phẩm được chế tạo từ các chi tiết cơ khí có độ chính xác cao để đảm bảo phản ứng tức thời:

• Thân van: Đúc từ gang cầu, inox hoặc đồng, có khả năng chịu lực nén lớn và chống ăn mòn.

• Buồng khí hoặc Bình tích áp: Chứa không khí hoặc khí Nito nén sẵn, đóng vai trò như đệm đàn hồi triệt tiêu xung áp.

• Màng cao su hoặc Piston: Bộ phận ngăn cách giữa môi chất và buồng khí, có nhiệm vụ truyền lực tác động.

• Lò xo điều chỉnh: Tạo lực nén cài đặt áp suất mở xả cho van.

• Cửa xả và Cửa kết nối: Đầu nối bích hoặc ren để gắn vào đường ống chính và đường xả tràn.

• Gioăng làm kín: Chế tạo từ cao su EPDM hoặc Viton đảm bảo van kín tuyệt đối ở trạng thái tĩnh.

Các Loại water hammer Phổ Biến

Để đáp ứng đa dạng công trình, thiết bị được phân loại theo cấu tạo, vật liệu và phương thức thi công:

Phân Loại Theo Cấu Tạo Vận Hành

• Van kiểu màng: Sử dụng màng cao su linh hoạt, tốc độ phản ứng cực nhanh, thích hợp cho hệ thống cấp nước sạch và PCCC.

• Van piston: Cơ cấu piston kim loại di chuyển trượt, chịu được áp suất cao và môi trường hoạt động tần suất lớn.

• Van buồng khí: Sử dụng buồng khí đệm trực tiếp, thiết kế nhỏ gọn, chuyên dùng cho các nhánh ống phụ.

• Van kết hợp bình tích áp: Kết hợp xả áp cơ học và hấp thụ thủy lực, dùng cho các trạm bơm quy mô lớn.

Phân Loại Theo Vật Liệu Và Phương Thức Lắp Đặt

• Phân loại vật liệu: Gang cầu (dùng phổ biến nhất cho hạ tầng nước), Inox 304/316 (dùng cho hóa chất, thực phẩm, môi trường biển), Đồng (dùng cho đường ống nhỏ dân dụng).

• Phân loại lắp đặt: Lắp ngang hoặc đứng ngay sau cụm máy bơm, lắp ở cuối tuyến ống dài, hoặc lắp tại các điểm chuyển hướng đường ống.

Thông Số Kỹ Thuật Cần Quan Tâm

So Sánh water hammer Và Bình Tích Áp

Kết luận: Dùng riêng van khi mục tiêu duy nhất là triệt tiêu sóng va đập thủy lực mạnh. Kết hợp cả hai thiết bị đối với các trạm bơm lớn để vừa bù áp vận hành, vừa bảo vệ chống nứt vỡ ống khẩn cấp.

Vì Sao Hệ Thống Cần water hammer?

Trang bị water hammer mang lại những giá trị lâu dài cho hạ tầng công trình:

• Triệt tiêu sốc áp tức thời: Bảo vệ toàn bộ vỏ máy bơm, đường ống và thiết bị đo không bị vỡ rạn.

• Kéo dài tuổi thọ công trình: Hạn chế rung lắc làm lỏng các mối nối mặt bích và mối hàn trên toàn tuyến ống.

• Giảm thiểu chi phí sửa chữa: Ngăn ngừa nguy cơ dừng toàn bộ nhà máy hay khu dân cư để khắc phục sự cố vỡ ống.

• Duy trì vận hành liên tục: Đảm bảo áp suất mạng lưới luôn nằm trong ngưỡng an toàn thiết kế.

Ứng Dụng Thực Tế Của water hammer

Thiết bị hiện diện bắt buộc trong nhiều lĩnh vực kỹ thuật hạ tầng:

• Mạng lưới cấp nước đô thị, khu công nghiệp và tòa nhà chung cư cao tầng.

• Các trạm bơm cấp nước thô, trạm bơm tăng áp và trạm xử lý nước thải.

• Hệ thống đường ống phòng cháy chữa cháy PCCC trong các nhà xưởng.

• Hệ thống điều hòa không khí trung tâm HVAC và mạng lưới giải nhiệt Chiller.

• Nhà máy sản xuất thực phẩm, đồ uống, hóa chất và năng lượng.

Khi Nào Nên Lắp water hammer?

Cần chủ động trang bị thiết bị trong các trường hợp kỹ thuật sau:

• Đường ống dẫn lưu chất có chiều dài lớn (trên 100 mét) hoặc có độ dốc cao.

• Hệ thống sử dụng cụm máy bơm công suất lớn có lưu lượng và áp lực cao.

• Tuyến ống sử dụng các dòng van điều khiển đóng mở nhanh như van điện từ, van khí nén.

• Hệ thống thường xuyên gặp sự cố mất điện đột ngột khiến máy bơm dừng khẩn cấp.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Vận Hành

1. Chọn sai kích thước DN và cấp PN: Lắp van có cấp áp suất thấp hơn áp lực sóng va khiến van bị phá hủy ngay khi sự cố xảy ra.

2. Lắp sai vị trí kỹ thuật: Lắp van quá xa vị trí phát sinh sóng búa nước (xa máy bơm hoặc xa van đóng nhanh) làm giảm hiệu quả triệt áp.

3. Không tính toán thông số búa nước: Chọn van theo cảm tính mà không mô phỏng áp lực sóng va thực tế của đường ống.

4. Chỉ lắp van một chiều mà bỏ qua chống nước va: Van một chiều chỉ ngăn dòng chảy ngược chứ không hấp thụ được sóng xung áp cực mạnh dội về.

5. Lơi lỏng bảo dưỡng định kỳ: Không kiểm tra độ đàn hồi màng van hay áp suất buồng khí nén sau thời gian dài vận hành.

Hướng Dẫn Lựa Chọn Và Lắp Đặt water hammer

Các Bước Lựa Chọn Chuẩn Kỹ Thuật

1. Xác định áp suất vận hành tối đa và áp suất đỉnh của sóng nước va dự kiến.

2. Đo đạc lưu lượng và đường kính ống để chọn kích thước DN phù hợp.

3. Chọn vật liệu thân van (gang cầu cho nước sạch, inox cho hóa chất/nước mặn).

4. Lựa chọn thương hiệu uy tín có đầy đủ chứng nhận chất lượng CO-CQ.

Hướng Dẫn Lắp Đặt Đúng Quy Trình

1. Xác định vị trí lắp đặt: Ưu tiên lắp trên nhánh T ngay sau van một chiều ở đầu ra của máy bơm hoặc sát vị trí van đóng nhanh.

2. Môi trường lắp đặt: Đảm bảo không gian thoáng để dễ dàng điều chỉnh và bảo trì.

3. Tiến hành đấu nối: Lắp van đúng chiều chỉ dẫn, siết đều các bulông mặt bích theo hình chéo đối xứng để tránh lệch màng.

4. Chạy thử nghiệm: Mở hệ thống, điều chỉnh lực nén lò xo hoặc áp suất buồng khí đúng theo thông số thiết kế và kiểm tra độ kín.

Checklist Trước Khi Mua water hammer

• Chọn đúng đường kính danh nghĩa DN tương thích với nhánh đấu nối.

• Chọn đúng cấp áp suất chịu tải PN16, PN25 hoặc PN40.

• Lựa chọn chất liệu thân và màng van phù hợp với môi chất lưu thông.

• Kiểm tra tiêu chuẩn kết nối mặt bích (BS, JIS hay ANSI).

• Kiểm tra đầy đủ giấy tờ chứng nhận xuất xứ CO và chất lượng CQ.

• Kiểm tra chính sách bảo hành chính hãng từ nhà cung cấp.

• Đảm bảo có sẵn phụ kiện thay thế như màng van, lò xo.

Hướng Dẫn Bảo Dưỡng Định Kỳ

• Kiểm tra áp suất khí nén: Kiểm tra áp lực buồng khí định kỳ 6 tháng một lần để bơm bổ sung nếu bị sụt giảm.

• Vệ sinh lòng van: Tháo rửa cặn bẩn bám trên màng van và đĩa xả để tránh kẹt cơ học.

• Kiểm tra màng cao su: Thay thế màng van nếu xuất hiện dấu hiệu rạn nứt hoặc lão hóa.

• Kiểm tra độ kín: Quan sát cửa xả tràn xem van có bị rò rỉ nước ở trạng thái vận hành bình thường hay không.

Các Câu Hỏi Thường Gặp (FAQ)

Van chống nước va có bắt buộc phải lắp không?

Đối với các hệ thống đường ống dài, trạm bơm lớn hoặc hệ thống PCCC, việc lắp van là bắt buộc để ngăn ngừa nguy cơ vỡ ống do búa nước.

water hammer và van giảm áp khác nhau thế nào?

Van giảm áp giúp hạ và duy trì áp suất đầu ra luôn cố định ở mức thấp. water hammer chỉ hoạt động khi có sóng áp suất tăng vọt đột ngột để xả áp triệt búa nước.

Bao lâu nên tiến hành bảo dưỡng van?

Nên kiểm tra tổng thể và bảo dưỡng van định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào tần suất hoạt động của hệ thống.

Có thể thay water hammer bằng bình tích áp được không?

Bình tích áp chỉ hỗ trợ hấp thụ một phần xung áp nhỏ. Với các sóng áp cực lớn do ngắt bơm đột ngột, bắt buộc phải dùng van chống nước va chuyên dụng.

Lắp van ở vị trí nào hiệu quả nhất?

Vị trí hiệu quả nhất là trên đoạn ống nhánh ngay sau van một chiều ở đầu ra máy bơm, hoặc ngay trước các van đóng mở nhanh ở cuối tuyến ống.

Hướng Dẫn Chọn Van Chống Nước Va Chuẩn Kỹ Thuật

Trang bị van chống nước va là giải pháp đầu tư thông minh giúp bảo vệ toàn diện hạ tầng đường ống, ngăn ngừa triệt để hiện tượng búa nước nguy hiểm và đảm bảo an toàn vận hành cho toàn hệ thống. Việc chọn lựa chính xác kích thước DN, cấp áp suất PN cùng vật liệu phù hợp sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí sửa chữa và duy trì hoạt động ổn định lâu dài.
