Van Bướm Tay Gạt Mặt Bích: Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Mỗi lần ngắt hoặc mở dòng chảy, hệ thống đường ống áp lực cao lại rung lắc mạnh, phát ra tiếng va đập kim loại rầm rập; các điểm kết nối kiểu kẹp wafer liên tục bị rò rỉ lưu chất do lệch tâm hoặc không chịu nổi lực xé kéo từ đường ống… Đây là những sự cố kỹ thuật cực kỳ nghiêm trọng, không chỉ làm gián đoạn dây chuyền vận hành mà còn tiềm ẩn nguy cơ mất an toàn lao động cao.

Đối với các đường ống có kích thước lớn hoặc vận hành dưới áp lực và lưu lượng cao, kiểu kết nối kẹp ép thông thường tỏ ra vô cùng yếu ớt. Lúc này, van bướm tay gạt mặt bích chính là giải pháp kỹ thuật tối ưu nhất nhờ kết cấu liên kết kiên cố, khả năng chịu áp vượt trội, đóng mở linh hoạt và đảm bảo độ kín khít tuyệt đối cho toàn hệ thống.

Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý vận hành, bảng thông số kỹ thuật chuẩn cũng như quy trình lựa chọn và lắp đặt van bướm tay gạt đạt hiệu quả kinh tế cao nhất.

Van Bướm Tay Gạt Mặt Bích Là Gì?

Van bướm tay gạt (Flanged Butterfly Valve with Lever) là dòng van công nghiệp chuyên dùng để đóng/mở hoặc điều tiết dòng chảy lưu chất. Van vận hành bằng cơ chế tay gạt (kẹp tay) và được liên kết trực tiếp với đường ống thông qua hai mặt bích đúc liền trên thân van, siết chặt bằng hệ thống bulông đai ốc độc lập.

Đặc điểm vận hành cốt lõi:

• Tay gạt góc 90^\circ : Cho phép thao tác đóng mở nhanh chỉ bằng một cú gạt tay.

• Thân có mặt bích đúc liền: Hai hai đầu thân van tích hợp sẵn hai mặt bích theo các tiêu chuẩn kỹ thuật (JIS, DIN, ANSI, BS).

• Kết nối kiên cố: Mỗi mặt bích van kết nối trực tiếp với mặt bích đường ống bằng các cặp bulông riêng biệt, chịu lực xé, lực uốn và rung lắc cực tốt.

Vai trò chính trong đường ống:

• Chặn/mở dòng chảy (On/Off): Cô lập từng phân đoạn đường ống để phục vụ bảo trì thiết bị.

• Điều tiết lưu lượng: Điều chỉnh các nấc gạt định vị trên đĩa định vị tay gạt để tăng giảm lưu lượng theo nhu cầu.

• Bảo vệ toàn diện: Triệt tiêu sự lệch trục, chống rò rỉ tại vị trí kết nối ngay cả khi hệ thống chịu áp suất cao hoặc biến nhiệt.

Ghi chú kỹ thuật: Khác với van bướm wafer chỉ dùng lực kẹp ép của hai mặt bích đường ống để giữ van, van bướm tay gạt có thân bích cố định, đảm bảo tính độc lập khi tháo lắp một bên đường ống mà không làm sụp toàn bộ tuyến ống.

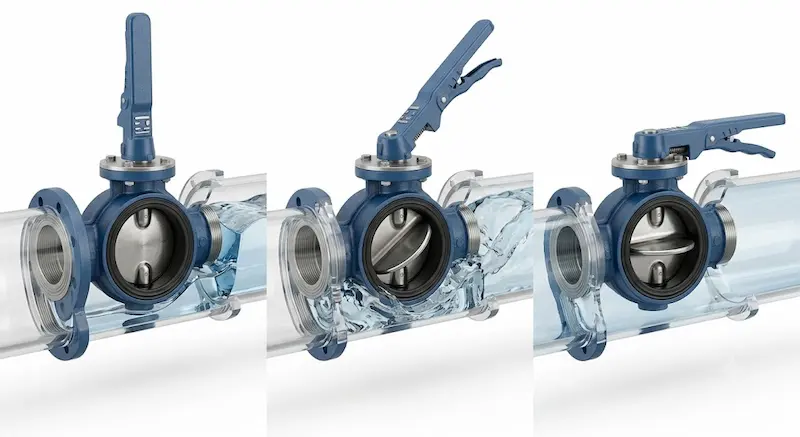

Nguyên Lý Hoạt Động Của Van Bướm Tay Gạt

Cơ chế vận hành của van bướm tay gạt dựa trên nguyên lý chuyển động quay 90^\circ (quarter-turn) của đĩa van quanh trục cố định.

• Trạng thái MỞ toàn phần (90^\circ ): Khi người vận hành bóp khớp khóa và gạt tay quay một góc 90^\circ, trục van sẽ truyền mô-men xoắn làm đĩa van xoay từ vị trí vuông góc sang vị trí song song với hướng dòng chảy. Lúc này, diện tích mở là tối đa, cản trở dòng chảy ở mức thấp nhất.

• Trạng thái ĐÓNG toàn phần (0^\circ ): Khi gạt tay gạt về vị trí ban đầu, đĩa van xoay vuông góc với hướng dòng chảy, mép đĩa van ép chặt vào gioăng làm kín (liner/seat) đúc bên trong thân van, ngắt hoàn toàn dòng lưu chất.

• Trạng thái ĐIỀU TIẾT (Mở bán phần): Đĩa định vị tay gạt được chia sẵn các nấc khóa (thường từ 9 đến 10 nấc, tương ứng góc mở 10^\circ - 80^\circ ). Người vận hành có thể gạt và chốt ở nấc mong muốn để kiểm soát lưu lượng dòng chảy.

Vì sao van bướm đóng mở nhanh và tiết kiệm sức?

Do góc hành trình của đĩa van chỉ gói gọn trong 90^\circ (thay vì phải vặn nhiều vòng như van cổng hay van cầu), thời gian đóng ngắt chỉ diễn ra trong vài giây. Ngoài ra, thiết kế đĩa van dạng cánh bướm giúp cân bằng áp suất tốt hơn ở hai nửa đĩa, làm giảm tối đa mô-men xoắn cần thiết để vận hành gạt tay.

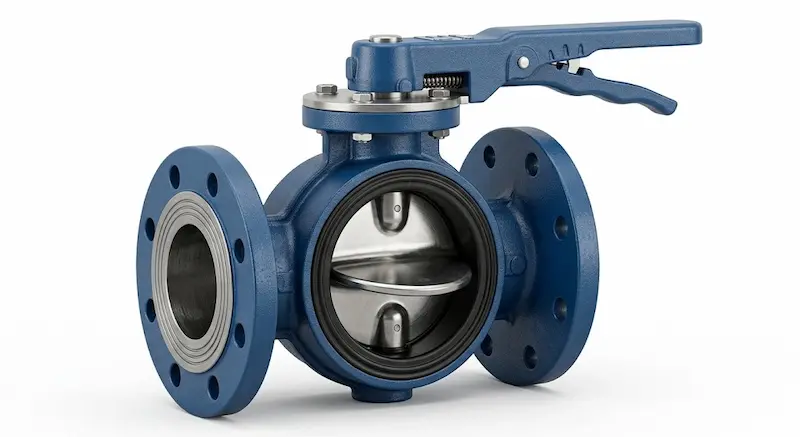

Cấu Tạo Chi Tiết Van Bướm Tay Gạt Mặt Bích

Một bộ van bướm tay gạt hoàn chỉnh bao gồm 6 thành phần cơ bản được gia công chính xác:

• Thân van (Body): Thiết kế đúc nguyên khối từ gang, inox hoặc thép. Hai đầu thân van mang hai mặt bích có khoan sẵn lỗ bulông theo đúng tiêu chuẩn kỹ thuật.

• Đĩa van (Disc): Bộ phận tiếp xúc trực tiếp với lưu chất, dạng hình đĩa tròn phẳng hoặc hình cánh bướm vót nhọn biên dạng. Đĩa quay 90^\circ bên trong lòng van.

• Trục van (Stem/Shaft): Thanh kim loại hình trụ làm từ thép không gỉ cường độ cao, truyền lực quay từ tay gạt xuống đĩa van.

• Gioăng làm kín (Seat/Liner): Bọc kín lòng thân van, chế tạo từ vật liệu đàn hồi (EPDM, NBR) hoặc nhựa chịu nhiệt (PTFE). Gioăng có vai trò tạo độ kín khít tuyệt đối khi đĩa van đóng và ngăn lưu chất tiếp xúc trực tiếp với thân van.

• Bộ điều khiển tay gạt (Lever & Notch Plate): Bao gồm tay gạt bằng kim loại, dĩa định vị góc mở có răng cưa và chốt hãm lò xo để cố định vị trí góc quay đĩa van.

• Mặt bích kết nối (Integral Flanges): Là phần bích đúc liền hai đầu thân van, chịu trách nhiệm liên kết với mặt bích đường ống bằng đai ốc và bulông.

Phân Loại Van Bướm Tay Gạt Phổ Biến

Để đáp ứng đa dạng các môi trường lưu chất và điều kiện vận hành, van được phân loại theo 3 tiêu chí kỹ thuật chính:

1. Phân Loại Theo Vật Liệu Chế Tạo

• Thân Gang / Đĩa Inox: Dòng van quốc dân cho hệ thống nước. Thân gang dẻo (Ductile Iron) đúc bích giúp giảm giá thành, đĩa van Inox 304 chống ăn mòn và xói mòn tốt.

• Toàn thân Inox (Inox 304 / Inox 316): Chịu hóa chất, axit, kiềm nhẹ, chịu nhiệt độ cao và đáp ứng tiêu chuẩn vệ sinh khắt khe. Chuyên dùng cho thực phẩm, dược phẩm, xử lý nước thải công nghiệp [chèn link: van inox vi sinh].

• Thép Carbon (WCB): Chịu nhiệt độ cực cao và áp suất rất lớn, phù hợp cho ngành dầu khí, hơi nóng và nhiệt điện.

2. Phân Loại Theo Tiêu Chuẩn Mặt Bích

• Tiêu chuẩn JIS (JIS 10K, JIS 20K): Chuẩn Nhật Bản, phổ biến hàng đầu tại Việt Nam.

• Tiêu chuẩn DIN (PN10, PN16): Chuẩn Đức / Châu Âu, khoảng cách tâm lỗ bulông gia công chính xác tuyệt đối.

• Tiêu chuẩn ANSI (Class 150, Class 300): Chuẩn Mỹ, dùng cho các công trình dầu khí và nhiệt điện.

• Tiêu chuẩn BS (BS4504, BS10): Chuẩn Anh Quốc, dùng trong các hệ thống cấp thoát nước lâu đời.

So Sánh Van Bướm Tay Gạt Mặt Bích Với Các Dòng Van Khác

Bảng so sánh dưới đây sẽ giúp bạn chọn đúng dòng van tối ưu cho công trình của mình:

Trường hợp nào BẮT BUỘC nên chọn van bướm tay gạt?

• Tuyến ống chịu rung giật mạnh từ máy bơm công suất lớn.

• Hệ thống yêu cầu tháo rời một đoạn đường ống phía sau để bảo trì mà đoạn đường ống phía trước vẫn phải duy trì áp lực nước.

• Đường ống có đường kính trung bình (DN50 - DN200) yêu cầu thao tác ngắt dòng tức thì.

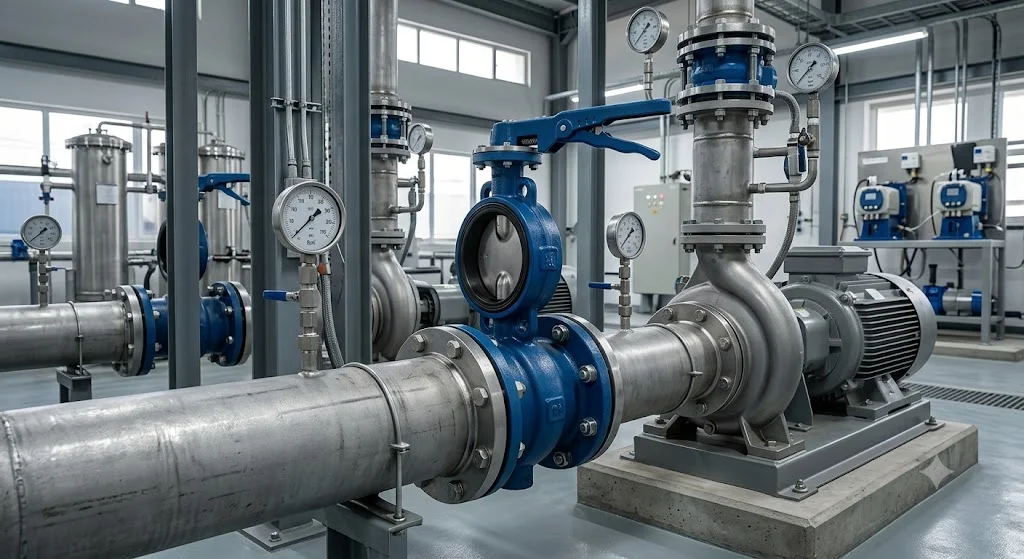

Ứng Dụng Thực Tế Của Van Bướm Tay Gạt Mặt Bích

Nhờ thiết kế chắc chắn và vận hành linh hoạt, van bướm tay gạt đóng vai trò xương sống trong nhiều ngành công nghiệp:

• Hệ thống cấp thoát nước đô thị: Lắp đặt tại các trạm bơm tăng áp, đường ống phân phối nước sạch và hệ thống xử lý nước thải.

• Hệ thống Phòng Cháy Chữa Cháy (PCCC): Đặt tại các cụm van góc, trạm bơm PCCC tòa nhà nhờ khả năng mở nhanh 100\% khi có sự cố.

• Hệ thống HVAC & Điều hòa trung tâm: Điều tiết lưu lượng nước lạnh (Chiller) và nước làm mát (Cooling Tower) [chèn link: van công nghiệp hệ thống HVAC].

• Nhà máy sản xuất & Chế biến: Nhà máy giấy, xi măng, thực phẩm, dệt nhuộm và các xưởng hóa chất nhờ độ kín cao và sự kiên cố của kết nối bích.

Những Sai Lầm Thường Gặp Khi Sử Dụng Và Cách Khắc Phục

Ngay cả những kỹ sư lắp đặt lâu năm vẫn có thể mắc phải các lỗi hỏng hóc đáng tiếc do bất cẩn:

• Chọn lệch tiêu chuẩn mặt bích (Ví dụ: Van bích JIS 10K ghép vào bích ống DIN PN16):

  • Nguyên nhân: Không đối chiếu bản vẽ tiêu chuẩn bích trước khi mua.

  • Hậu quả: Tâm lỗ bulông không trùng nhau, không thể xỏ bulông hoặc cố siết gây lệch nghiêng van, làm rò rỉ nước.

  • Khắc phục: Mua đúng van có tiêu chuẩn bích trùng khớp hoàn toàn với bích chờ trên đường ống.

• Siết bulông không đều tay (Lực siết lệch chéo):

  • Nguyên nhân: Siết chặt dứt điểm từng con bulông theo vòng tròn thay vì siết chéo đối xứng.

  • Hậu quả: Thân van bị biến dạng, gioăng bị cắn lệch gây rò rỉ lưu chất và kẹt đĩa van.

  • Khắc phục: Siết nhẹ toàn bộ bulông theo hình sao (đối xưng cân bằng), sau đó tăng dần lực siết đều cho tới khi chặt.

• Lựa chọn sai chất liệu gioăng làm kín:

  • Nguyên nhân: Dùng gioăng EPDM cho đường ống dẫn dầu mỡ hoặc hóa chất ăn mòn.

  • Hậu quả: Gioăng cao su bị trương nở, rách nát khiến van kẹt cứng không thể gạt đóng/mở.

  • Khắc phục: Chọn gioăng NBR cho xăng dầu, gioăng PTFE cho hóa chất.

Checklist Chọn Mua Van Bướm Tay Gạt Mặt Bích Chuẩn Kỹ Thuật

Tránh lãng phí chi phí mua sai van bằng cách rà soát kỹ 7 tiêu chí trong checklist dưới đây:

1. Xác định đường kính ống (DN): Đo chính xác kích thước ống (DN50, DN65, DN80, DN100, DN125, DN150, DN200).

2. Xác định tiêu chuẩn bích có sẵn: JIS 10K, DIN PN16, ANSI 150 hay BS?

3. Xác định môi chất chạy qua: Nước sạch, nước thải, dầu, khí hay hóa chất?

4. Xác định áp suất vận hành: Áp suất làm việc tối đa của hệ thống là bao nhiêu?

5. Xác định nhiệt độ môi trường: Lưu chất có nóng không?

6. Chọn chất liệu thân và đĩa van: Gang dẻo đĩa inox hay toàn thân inox 304/316?

7. Thương hiệu & Xuất xứ: Lựa chọn các thương hiệu uy tín (Samwoo, Wonil, ARITA, Automa, ShinYi) có đầy đủ chứng chỉ CO/CQ.

Hướng Dẫn Lắp Đặt Van Bướm Tay Gạt Đúng Tác Phong Kỹ Thuật

Quy Trình 6 Bước Chuẩn Kỹ Thuật

1. Chuẩn bị & Vệ sinh: Ngắt hoàn toàn dòng chảy, xả áp suất đường ống. Dùng giẻ lau sạch bavia, gỉ sét và bụi bẩn trên mặt bích ống và lòng van.

2. Kiểm tra van: Mở nhẹ tay gạt (không để đĩa van nhô ra quá nhiều khỏi thân van để tránh va đập sứt mép đĩa khi đưa vào vị trí).

3. Căn chỉnh van: Đưa van vào giữa hai mặt bích đường ống sao cho tâm các lỗ bulông trùng khít nhau.

4. Lót gioăng chêm (Nếu cần): Dù van bướm đã có gioăng rubber seat nhô ra làm kín, việc chêm thêm gioăng mặt bích mỏng sẽ tăng cường độ kín tuyệt đối cho hệ thống áp lực cao.

5. Xỏ và siết bulông theo hình sao: Xỏ toàn bộ bulông qua lỗ bích, vặn đai ốc bằng tay. Dùng cờ-lê siết lực theo thứ tự đối xung chéo (hình sao) từ từ cho đến khi đạt lực siết tiêu chuẩn.

6. Vận hành thử: Gạt đóng mở tay gạt nhiều lần xem đĩa van có va quệt vào đường ống không, sau đó cấp lưu chất để thử áp kiểm tra rò rỉ.

Các Câu Hỏi Thường Gặp (FAQ)

Van bướm tay gạt mặt bích khác gì với van bướm Wafer?

Van bướm mặt bích có hai mặt bích đúc liền trên thân, được bắt bulông cố định độc lập với từng mặt bích đường ống. Trong khi đó, van Wafer không có bích thân mà chỉ được "kẹp ép" ở giữa hai mặt bích đường ống bằng các ty ren dài. Van mặt bích chịu lực, chịu rung lắc tốt hơn và an toàn hơn hẳn.

Có thể lắp van bướm tay gạt theo phương thẳng đứng được không?

Hoàn toàn được. Van bướm mặt bích có thể lắp linh hoạt ở cả phương ngang lẫn phương thẳng đứng. Tuy nhiên, nếu lắp đứng, nên ưu tiên hướng trục van nằm ngang để tránh cặn bẩn lắng đọng vào cổ van gây kẹt trục.

Bao lâu thì nên bảo dưỡng van bướm một lần?

Nên kiểm tra tổng thể van định kỳ 6 - 12 tháng/lần. Tra mỡ bôi trơn vào cổ trục, kiểm tra độ mòn của gioăng cao su và siết lại đai ốc nếu có hiện tượng rung lắc.

Tối Ưu Hiệu Quả Vận Hành Đường Ống Ngay Hôm Nay

Lựa chọn đúng van bướm tay gạt mặt bích chuẩn tiêu chuẩn kỹ thuật không chỉ giải quyết triệt để sự cố rung lắc, rò rỉ lưu chất mà còn là bài toán đầu tư thông minh giúp bảo vệ toàn bộ máy bơm và thiết bị đắt tiền trên tuyến ống. Sự chắc chắn từ liên kết mặt bích đúc liền sẽ đảm bảo cho công trình của bạn vận hành an toàn, bền bỉ qua hàng thập kỷ.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van bướm tay gạt mặt bích
