Van Điện Từ Khí Nén 1 Chiều: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các dây chuyền sản xuất tự động hóa hiện đại, việc điều khiển hướng di chuyển của dòng khí nén chính xác và kịp thời đóng vai trò then chốt đối với hiệu suất của cả hệ thống. Bất kỳ sự gián đoạn hay sai lệch nào trong hành trình điều khiển cơ cấu chấp hành đều có thể dẫn đến sai số sản phẩm, sụt áp hoặc làm ngừng trệ toàn bộ dây chuyền. Để giải quyết triệt để yêu cầu vận hành khắt khe này, dòng thiết bị van điện từ 1 chiều đã trở thành giải pháp hàng đầu nhờ khả năng đóng mở tức thì, hoạt động bền bỉ và dễ dàng tích hợp với các bộ điều khiển lập trình. Việc thấu hiểu chi tiết về nguyên lý, cấu tạo và thông số kỹ thuật sẽ giúp các kỹ sư tối ưu hóa thiết kế hệ thống và kéo dài tuổi thọ cho thiết bị.

Van Điện Từ Khí Nén 1 Chiều Là Gì?

Van điện từ khí nén 1 chiều là thiết bị sử dụng cuộn coil điện từ để điều khiển dòng khí nén chỉ theo một hướng xác định, giúp đóng hoặc mở dòng khí tự động trong hệ thống điều khiển.

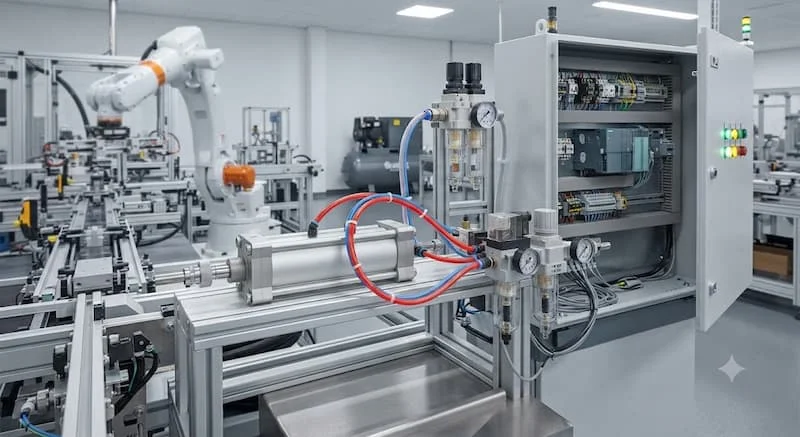

Vai Trò Và Cấu Tạo Cơ Bản

Trong hệ thống điều khiển khí nén, van giữ vai trò đóng cắt hoặc định hướng dòng khí nén từ nguồn cấp đến các cơ cấu chấp hành như xi lanh, bộ truyền động hay van cơ khí khác. Cấu tạo cơ bản của van bao gồm cuộn coil điện từ sinh lực từ trường, lõi sắt từ chuyển động, lò xo hồi vị và thân van chứa các đường dẫn khí được gia công chính xác.

Chức Năng Trong Hệ Thống Điều Khiển

Khác với các dòng van cơ gạt tay hay van khí điều khiển bằng áp suất, thiết bị cho phép tự động hóa hoàn toàn nhờ tín hiệu điện từ bộ điều khiển trung tâm PLC hoặc rơ le. Khả năng giới hạn dòng khí chỉ lưu thông theo một hướng cố định giúp ngắt ngược dòng áp suất, duy trì trạng thái làm việc an toàn và nâng cao độ chính xác phản hồi cho các thuật toán tự động.

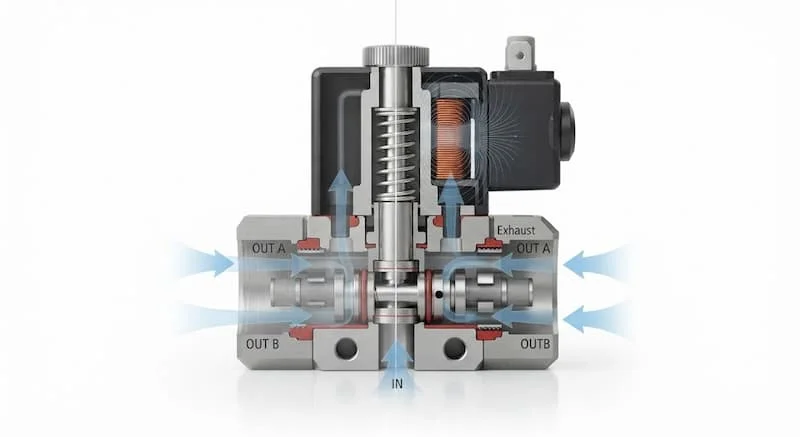

Nguyên Lý Hoạt Động Của van điện từ 1 chiều

Nguyên lý vận hành của thiết bị dựa trên sự phối hợp giữa lực điện từ sinh ra từ cuộn coil và lực nén cơ học của lò xo hồi vị:

• Trạng thái thường đóng (Normally Closed - NC): Khi chưa cấp điện cho cuộn coil, lò xo đẩy lõi van ép chặt vào vị trí làm kín, chặn hoàn toàn dòng khí nén đi qua van. Khi cấp điện, cuộn coil sinh ra lực từ trường hút lõi van thắng lực lò xo, mở cửa van cho phép dòng khí đi qua theo một chiều định sẵn. Khi ngắt điện, lò xo lập tức đẩy lõi van về vị trí ban đầu để đóng dòng khí.

• Trạng thái thường mở (Normally Open - NO): Khi chưa cấp điện, lòng van luôn ở trạng thái thông suốt, dòng khí nén tự do đi qua van. Khi được cấp điện, từ trường hút lõi van di chuyển chắn ngang đường dẫn khí, ngắt dòng chảy lập tức. Van sẽ mở lại ngay khi ngắt nguồn điện cấp vào coil.

Cấu Tạo van điện từ 1 chiều

Một sản phẩm van điện từ 1 chiều hoàn chỉnh được cấu thành từ các chi tiết cơ khí và điện tử có độ chính xác cao:

• Thân van: Đúc từ nhôm nguyên khối, đồng thau hoặc inox, bên trong chứa các cổng dẫn khí và bề mặt trượt nhẵn mịn.

• Cuộn coil điện từ: Gồm dây đồng quấn quanh lõi nhựa, có nhiệm vụ chuyển đổi năng lượng điện thành lực từ trường khi có dòng điện chạy qua.

• Lõi sắt từ (Piston/Plunger): Bộ phận di động làm từ vật liệu nhiễm từ cao, chịu trách nhiệm trực tiếp trong việc đóng hoặc mở lỗ xả khí.

• Lò xo hồi vị: Chế tạo từ thép không rỉ, chịu được tần số co nén cao, có chức năng đưa lõi van về vị trí mặc định khi ngắt điện.

• Gioăng làm kín: Chế tạo từ cao su NBR, Viton hoặc PTFE có độ nén tốt, giúp ngắt hoàn toàn rò rỉ khí nén khi van đóng.

• Cổng khí và ren kết nối: Được tiện ren theo tiêu chuẩn kết nối đường ống khí nén quốc tế để gắn cút nối nhanh.

Phân Loại van điện từ 1 chiều

Để đáp ứng đa dạng yêu cầu thiết kế trong công nghiệp, van được phân loại theo nhiều tiêu chí kỹ thuật:

Theo Trạng Thái Hoạt Động Ban Đầu

• Van thường đóng (NC): Cửa van đóng khi không có điện, phù hợp cho các ứng dụng an toàn, chỉ cấp khí khi có tín hiệu kích hoạt.

• Van thường mở (NO): Cửa van mở khi không có điện, dùng cho các hệ thống cần duy trì cấp khí liên tục và chỉ ngắt khi gặp sự cố khẩn cấp.

Theo Điện Áp Điều Khiển Cuộn Coil

• Điện áp 12VDC và 24VDC: Sử dụng dòng điện một chiều an toàn, chống nhiễu tốt, kết nối trực tiếp với cổng ra của PLC hoặc vi điều khiển.

• Điện áp 24VAC, 110VAC và 220VAC: Sử dụng dòng điện xoay chiều, không cần bộ chuyển nguồn DC, thích hợp cho tủ điện công nghiệp truyền thống.

Theo Kích Thước Ren Và Vật Liệu Chế Tạo

• Kích thước cổng ren: Đa dạng từ nhỏ đến lớn như 1/8 inch, 1/4 inch, 3/8 inch, 1/2 inch, 3/4 inch đến 1 inch.

• Vật liệu thân van: Nhôm (nhẹ, tối ưu chi phí), Đồng thau (chịu áp tốt), Inox 304 và Inox 316 (chống ăn mòn hóa chất, dùng cho thực phẩm và y tế).

Thông Số Kỹ Thuật Cần Quan Tâm

So Sánh van điện từ 1 chiều Và Van Điện Từ Thông Thường

Kết luận: Sử dụng van 1 chiều đóng mở 2/2 khi bạn chỉ cần ngắt hoặc cấp nguồn khí cho một nhánh đường ống độc lập. Sử dụng van đảo chiều thông thường khi cần điều khiển hành trình tiến lùi của xi lanh.

Vì Sao Nên Sử Dụng van điện từ 1 chiều?

Trang bị van điện từ 1 chiều mang lại những lợi ích vận hành vượt trội cho hệ thống tự động:

• Khả năng điều khiển tự động linh hoạt: Dễ dàng kết nối với hệ thống điều khiển PLC, cảm biến để thực hiện các chu trình đóng mở tự động hoàn toàn.

• Thời gian đáp ứng cực nhanh: Tốc độ đóng mở tính bằng miligiây, đảm bảo độ chính xác tuyệt đối cho các ứng dụng đóng gói, phân loại tốc độ cao.

• Tiết kiệm năng lượng và khí nén: Đóng kín tuyệt đối khi ngắt điện, ngăn chặn tình trạng rò rỉ khí nén ra ngoài môi trường gây lãng phí điện năng máy nén khí.

• Tăng cường tính an toàn cho hệ thống: Giới hạn dòng khí di chuyển đúng hướng, ngăn áp suất dội ngược làm hư hỏng các thiết bị đo đếm phía trước.

Ứng Dụng Thực Tế Của van điện từ 1 chiều

Nhờ tính linh hoạt và độ tin cậy cao, thiết bị hiện diện rộng rãi trong nhiều lĩnh vực công nghiệp:

• Các dây chuyền đóng gói sản phẩm tự động, máy dán nhãn, máy ép vỉ thuốc.

• Hệ thống điều khiển cánh tay Robot công nghiệp, máy gia công cơ khí chính xác CNC.

• Thiết bị phân loại tự động trong dây chuyền sản xuất linh kiện điện tử.

• Hệ thống điều khiển van khí nén trong nhà máy chế biến thực phẩm, nước giải khát.

• Thiết bị phân phối khí trong y tế, máy thở, thiết bị nha khoa.

Khi Nào Nên Sử Dụng van điện từ 1 chiều?

Cần tích hợp thiết bị vào hệ thống trong các trường hợp kỹ thuật cụ thể sau:

• Cần đóng hoặc mở một nhánh khí nén hoàn toàn tự động từ xa bằng tín hiệu điện.

• Tích hợp với hệ thống điều khiển lập trình PLC hoặc rơ le thời gian để tự động hóa dây chuyền.

• Cần ngăn chặn tình trạng khí nén chảy ngược về bồn tích áp khi ngắt nguồn cấp.

• Các vị trí yêu cầu tần số đóng mở cao mà các van cơ học không thể đáp ứng được.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Chọn sai điện áp cuộn coil: Đấu nhầm điện áp 220VAC vào cuộn coil 24VDC gây cháy coil tức thì, hoặc ngược lại làm van không đủ lực để mở.

2. Không chú ý áp suất làm việc tối thiểu: Sử dụng van tác động gián tiếp cho hệ thống áp suất quá thấp làm đĩa van không thể mở ra.

3. Lắp ngược chiều dòng khí: Bỏ qua hướng mũi tên chỉ dẫn trên thân van khiến van bị hở hoặc chặn hoàn toàn dòng khí.

4. Bỏ qua bộ lọc khí đầu vào: Khí nén chứa cặn bẩn, phoi kim loại hoặc nước làm kẹt lõi van và gây rách gioăng làm kín.

5. Lựa chọn sai cấp bảo vệ IP: Lắp van vỏ IP65 ở môi trường ngập nước hoặc chịu tia nước áp lực cao gây chập cháy phần điện.

Cách Lựa Chọn van điện từ 1 chiều Phù Hợp

Các Bước Lựa Chọn Đúng Kỹ Thuật

1. Xác định nhu cầu trạng thái: Chọn van Thường đóng (NC) hay Thường mở (NO) dựa trên kịch bản an toàn khi mất điện.

2. Tính toán lưu lượng và áp suất: Chọn dải áp suất làm việc phù hợp với áp suất đầu ra của máy nén khí.

3. Lựa chọn điện áp cuộn coil: Xác định nguồn điện điều khiển sẵn có trong tủ điện (24VDC hay 220VAC).

4. Chọn kích thước ren và vật liệu: Xác định đường kính ống dẫn khí và môi trường vận hành (nhôm cho môi trường thường, inox cho môi trường hóa chất).

Hướng Dẫn Lắp Đặt Chuẩn Kỹ Thuật

1. Vệ sinh đường ống: Dùng khí nén thổi sạch bụi bẩn, phoi tiện và cặn nước bên trong ống trước khi đấu nối van.

2. Quan sát chiều dòng khí: Xác định đúng hướng mũi tên đúc nổi trên thân van để lắp cổng vào (In) và cổng ra (Out) chính xác.

3. Quấn băng tan (cao su non): Quấn vừa đủ vòng ren cút nối nhanh, tránh để băng tan dư thừa lọt vào lòng van gây kẹt lõi.

4. Siết cút nối vừa đủ lực: Dùng cờ-lê siết cút nối vào chân ren van với lực vừa phải, tránh làm nứt vỡ thân nhôm.

5. Đấu nối phần điện an toàn: Đấu đúng dây cấp nguồn cho cuộn coil, đảm bảo cố định chắc chắn đầu cắm củ coil để chống thâm nhập nước.

6. Thử nghiệm và kiểm tra rò rỉ: Cấp khí và cấp điện chạy thử, dùng xà phòng kiểm tra xem các vị trí chân ren có bị rò rỉ khí hay không.

Checklist Trước Khi Mua Van Điện Từ Khí Nén 1 Chiều

• Chọn đúng nguồn điện áp cấp cho coil (24VDC, 220VAC hoặc 12VDC).

• Xác định đúng kích thước chân ren kết nối (1/8", 1/4", 3/8", 1/2").

• Đảm bảo dải áp suất làm việc của van phù hợp với áp suất hệ thống.

• Lựa chọn vật liệu thân van (nhôm, đồng hay inox) theo môi trường làm việc.

• Kiểm tra trạng thái van cần dùng là Thường đóng (NC) hay Thường mở (NO).

• Đảm bảo cuộn coil chính hãng, có nguồn gốc rõ ràng và chứng nhận CO-CQ.

• Kiểm tra chính sách bảo hành và tính sẵn có của phụ kiện thay thế.

Bảo Dưỡng Định Kỳ Van Điện Từ Khí Nén

• Kiểm tra và vệ sinh cuộn coil: Dùng khăn khô lau sạch bụi bẩn bám trên bề mặt củ coil để đảm bảo khả năng tản nhiệt tốt.

• Vệ sinh lõi van và lòng van: Định kỳ tháo cụm lõi van ra lau sạch cặn dầu nén khí bám dính bằng dung dịch vệ sinh chuyên dụng.

• Kiểm tra tình trạng gioăng cao su: Thay thế gioăng mới nếu phát hiện dấu hiệu rách, chai cứng hoặc mòn vẹt gây rò rỉ khí.

• Kiểm tra bộ lọc khí đầu nguồn: Định kỳ xả nước và thay lõi lọc khí nén phía trước van để đảm bảo nguồn khí luôn sạch khô.

Các Câu Hỏi Thường Gặp (FAQ)

Van điện từ khí nén 1 chiều có cần áp suất tối thiểu để hoạt động không?

Đối với các dòng van tác động gián tiếp (Pilot), van bắt buộc phải có áp suất khí tối thiểu (thường từ 0.5 đến 1 bar) để hỗ trợ đẩy đĩa van. Dòng van tác động trực tiếp thì không yêu cầu áp suất tối thiểu này.

Van thường đóng (NC) và thường mở (NO) khác nhau như thế nào?

Van NC luôn đóng khi chưa có điện và chỉ mở khi được cấp điện. Ngược lại, van NO luôn mở khi chưa có điện và sẽ đóng chặt lại khi được cấp điện.

Có thể dùng van cho khí nén có lẫn dầu bôi trơn không?

Có thể, nhưng cần chọn van có gioăng làm kín bằng cao su NBR hoặc Viton chịu dầu để tránh gioăng bị trương nở gây kẹt van.

Nên chọn cuộn coil 24VDC hay 220VAC?

Coil 24VDC an toàn hơn cho người vận hành, ít bị nóng khi ngâm điện lâu và dễ giao tiếp với PLC. Coil 220VAC thích hợp cho các tủ điện đơn giản không có bộ nguồn tổ ong chuyển đổi DC.

Bao lâu nên tiến hành bảo dưỡng van một lần?

Nên kiểm tra và bảo dưỡng van định kỳ 6 tháng một lần đối với môi trường công nghiệp tiêu chuẩn, hoặc 3 tháng một lần đối với môi trường nhiều bụi bẩn và ẩm ướt.

Hướng Dẫn Chọn Van Điện Từ Khí Nén 1 Chiều Chuẩn Kỹ Thuật

Tổng kết lại, việc đầu tư và lắp đặt van điện từ khí nén 1 chiều đúng quy chuẩn kỹ thuật là giải pháp tối ưu giúp hệ thống tự động hóa vận hành chính xác, tiết kiệm điện năng và hạn chế tối đa các sự cố dừng máy ngoài dự kiến. Lựa chọn chính xác điện áp, dải áp suất, kích thước ren và vật liệu tương thích sẽ giúp doanh nghiệp nâng cao năng suất và bảo vệ tối đa toàn bộ hạ tầng khí nén.
