Vật Tư Đường Ống: Tổng Quan, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Mỗi lần hệ thống vận hành, đường ống lại rò rỉ lưu chất ở các mối nối; van và phụ kiện không đồng bộ khiến quá trình thi công bị kéo dài; hay việc chọn sai vật liệu dẫn đến ăn mòn nhanh chóng, buộc doanh nghiệp phải dừng toàn bộ dây chuyền để thay mới… Đây là những bài toán thực tế vô cùng đau đầu mà nhiều nhà thầu, kỹ sư và quản lý nhà máy thường xuyên gặp phải.

Việc lựa chọn vật tư đường ống không đơn thuần là mua các đoạn ống hay chiếc van lắp ghép lại với nhau. Đây là quyết định mang tính chiến lược, ảnh hưởng trực tiếp đến hiệu suất vận hành, độ an toàn lao động, tuổi thọ công trình và tổng chi phí bảo trì dài hạn của cả hệ thống.

Bài viết này sẽ cung cấp cái nhìn toàn diện và chuyên sâu về vật tư trong đường ống: từ định nghĩa, phân loại, các thông số kỹ thuật cốt lõi đến kinh nghiệm lựa chọn chuẩn xác cho từng ứng dụng thực tế.

Vật Tư Đường Ống Là Gì?

Vật tư đường ống là thuật ngữ kỹ thuật tổng hợp, dùng để chỉ tất cả các thiết bị, phụ kiện và linh kiện được sử dụng trong việc thiết kế, lắp đặt, kết nối, điều khiển, bảo vệ và vận hành mạng lưới dẫn lưu chất như nước, hơi nóng, khí nén, hóa chất hay dầu khí.

Các thiết bị này phối hợp chặt chẽ với nhau nhằm tạo nên một hệ thống kín, có khả năng luân chuyển lưu chất an toàn từ điểm cấp đến nơi tiêu thụ dưới các điều kiện áp suất và nhiệt độ nhất định.

Các vai trò kỹ thuật cốt lõi:

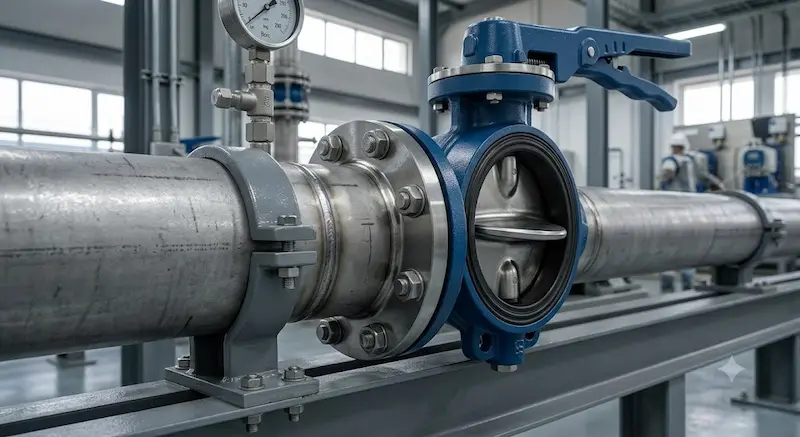

• Kết nối và dẫn hướng: Nối các đoạn ống thẳng, thay đổi hướng đi, mở rộng hoặc thu hẹp đường kính ống.

• Điều khiển dòng chảy: Mở, đóng, điều tiết lưu lượng hoặc ngăn chặn dòng chảy ngược.

• Làm kín và chịu lực: Giữ cho hệ thống không rò rỉ tại các điểm giao cắt, đồng thời chịu được rung lắc và áp lực nội tại.

• Bảo vệ và hỗ trợ bảo trì: Giảm áp, xả khí, lọc rác và tạo sự linh hoạt khi cần tháo lắp thay thế từng đoạn ống.

Vai Trò Của Vật Tư Đường Ống Trong Hệ Thống Công Nghiệp

Trong bất kỳ công trình dân dụng hay nhà máy sản xuất nào, hệ thống đường ống cũng được xem là mạch máu vận hành. Nếu vật tư cấu thành kém chất lượng hoặc chọn sai thông số, mạch máu này sẽ đối mặt với nguy cơ nứt gãy và rò rỉ nghiêm trọng.

Lựa chọn đúng vật tư trong đường ống mang lại những giá trị thiết thực:

• Đảm bảo dòng chảy ổn định: Giảm thiểu ma sát nội bộ, triệt tiêu sụt áp không mong muốn và ngăn chặn hiện tượng búa nước.

• Tăng độ an toàn lao động: Đảm bảo hệ thống không bị biến dạng, rò rỉ hóa chất độc hại hoặc vỡ ống dưới áp suất cao.

• Tối ưu hóa chi phí dài hạn: Vật tư đạt chuẩn giúp giảm tần suất sự cố, tiết kiệm chi phí nhân công sửa chữa và hạn chế thời gian dừng máy.

• Thuận tiện cho công tác bảo trì: Sự đồng bộ về tiêu chuẩn kết nối giúp kỹ sư tháo lắp, thay thế linh kiện nhanh chóng mà không phải cải tạo toàn bộ tuyến ống.

Đánh giá chuyên gia: Chi phí đầu tư vật tư ban đầu chỉ chiếm một phần nhỏ trong tổng ngân sách công trình, nhưng rủi ro từ việc chọn sai vật tư có thể gây thiệt hại gấp hàng chục lần do gián đoạn sản xuất.

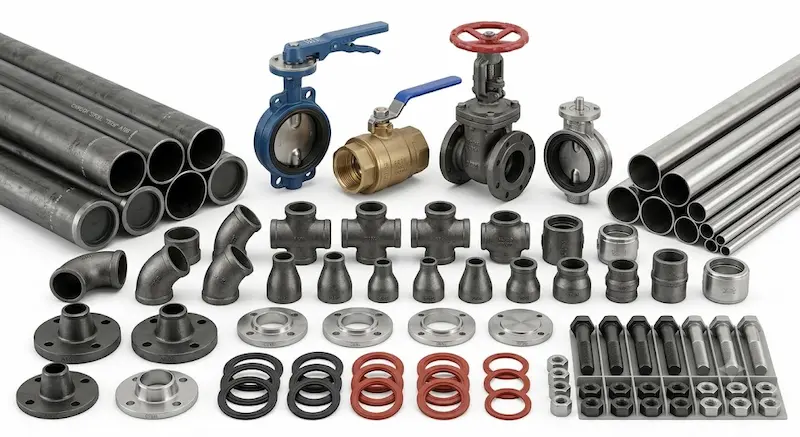

Cấu Tạo Tổng Quan: Vật Tư Đường Ống Gồm Những Gì?

Để dễ dàng quản lý và thiết kế, vật tư trong đường ống được chia thành 4 nhóm chính dựa trên chức năng vận hành:

1. Nhóm Đường Ống

Đây là thành phần dẫn lưu chất chính.

• Ống thép: Thép đúc hoặc thép hàn chuyên dùng cho áp suất cao, hệ thống phòng cháy chữa cháy, khí nén.

• Ống inox: Inox 304, Inox 316 chịu ăn mòn, chịu nhiệt, dùng cho thực phẩm và hóa chất.

• Ống nhựa: Nhựa PVC, uPVC, HDPE, PPR dùng cho hệ thống nước sinh hoạt, thoát nước, nước nóng.

2. Nhóm Phụ Kiện Đường Ống

Chịu trách nhiệm điều hướng, phân nhánh hoặc kết nối các đoạn ống.

• Co hoặc Cút (90 độ, 45 độ): Đổi hướng đường ống.

• Tê đều hoặc Tê giảm: Phân nhánh dòng chảy.

• Măng sông, Rắc co, Bầu giảm: Nối thẳng hoặc chuyển đổi kích thước đường kính.

• Nắp bịt: Bịt kín đầu ống dư thừa.

3. Nhóm Van Công Nghiệp

Đóng vai trò là bộ não điều tiết dòng chảy [chèn link: van công nghiệp chính hãng].

• Van đóng mở: Van bi, van bướm, van cổng.

• Van điều tiết và kiểm soát: Van cầu, van giảm áp, van an toàn, van một chiều, van điện từ.

4. Nhóm Phụ Kiện Kết Nối Và Làm Kín

• Mặt bích: Hàn hoặc vặn ren vào đầu ống để kết nối với van hoặc thiết bị khác.

• Gioăng làm kín: Cao su EPDM, NBR, nhựa PTFE, gioăng chì thép xoắn.

• Bulông, đai ốc và khớp nối mềm: Cố định mối nối bích và hấp thụ độ rung của máy bơm hay thiết bị.

Phân Loại Vật Tư trong Đường Ống Theo Vật Liệu Chế Tạo

Môi trường lưu chất và điều kiện vận hành sẽ quyết định vật liệu cấu tạo của vật tư đường ống:

• Gang (Gang cầu, gang dẻo): Độ bền cơ học tốt, hấp thụ tiếng ồn cao, giá thành hợp lý. Chuyên dùng cho hệ thống cấp thoát nước đô thị, phòng cháy chữa cháy.

• Thép Carbon: Chịu lực ép cực lớn, chịu va đập tốt. Phù hợp cho hơi nóng, khí nén áp lực cao, đường ống dầu khí.

• Inox (Inox 201, Inox 304, Inox 316): Chống ăn mòn hóa học xuất sắc, bề mặt nhẵn mịn, chịu nhiệt tốt. Inox 304 dùng cho nước sạch, thực phẩm; Inox 316 dùng cho môi trường biển và hóa chất đậm đặc.

• Đồng: Dẫn nhiệt tốt, chống khuẩn. Thường dùng trong hệ thống gas, lạnh, nước nóng gia đình.

• Nhựa kỹ thuật (PVC, CPVC, PPR, HDPE): Trọng lượng nhẹ, không bị gỉ sét, chống ăn mòn bởi axit và kiềm. PPR chuyên dùng cho nước nóng; CPVC dùng cho hóa chất nóng.

Các Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Mua

Việc lựa chọn vật tư trong đường ống đòi hỏi độ chính xác cao về mặt thông số. Chỉ cần lệch một chỉ tiêu nhỏ, linh kiện sẽ không thể lắp ráp hoặc gây rò rỉ khi cấp áp.

• Kích thước danh nghĩa (DN, Inch, Phi): Quy định đường kính ngoài và trong của ống (ví dụ: DN50 tương đương 2 inch hoặc Phi 60mm).

• Độ dày thành ống (Chỉ số SCH): Biểu thị độ dày ống thép hoặc inox (như SCH10, SCH20, SCH40, SCH80). Chỉ số SCH càng lớn, ống chịu áp càng cao.

• Định mức áp suất (Chỉ số PN hoặc Class): Áp suất làm việc tối đa cho phép (như PN10, PN16, PN25 hoặc Class 150, Class 300).

• Nhiệt độ làm việc: Dải nhiệt độ mà vật liệu và gioăng làm kín chịu đựng được mà không bị biến dạng hay nóng chảy.

• Tiêu chuẩn mặt bích: Chuẩn kết nối lỗ bulông (JIS của Nhật, DIN của Đức, ANSI của Mỹ, BS của Anh).

• Kiểu kết nối: Nối ren, nối hàn, nối bích, nối dán keo hoặc nối nhanh.

So Sánh Các Loại Vật Tư trong Đường Ống Phổ Biến

Bảng đối chiếu dưới đây giúp bạn nhanh chóng định hình vật liệu phù hợp cho công trình:

Gợi ý lựa chọn:

• Dùng Thép cho hệ thống phòng cháy chữa cháy, hơi nóng, khí nén áp cao.

• Dùng Inox cho nhà máy chế biến thực phẩm, dược phẩm, hóa chất.

• Dùng PPR hoặc HDPE cho đường ống cấp nước sinh hoạt, xử lý nước thải dân dụng.

Ứng Dụng Thực Tế Của Vật Tư Đường Ống

Mỗi ngành nghề đều có những quy chuẩn kỹ thuật riêng về vật tư trong đường ống:

• Hệ thống Cấp thoát nước và Xử lý nước: Ưu tiên vật tư gang cầu, nhựa HDPE, uPVC hoặc inox 304 để tránh bám cặn và ăn mòn.

• Hệ thống Phòng cháy chữa cháy: Bắt buộc dùng ống thép đúc hoặc hàn mạ kẽm, phụ kiện ren, hàn hoặc khớp nối rãnh đạt chuẩn.

• Hệ thống HVAC và Khí nén: Dùng ống thép, ống đồng, van bướm, van bi và các khớp nối mềm cao su để giảm rung cho máy nén.

• Hệ thống Hơi nóng: Yêu cầu ống thép đúc SCH40 hoặc SCH80, van cầu yên ngựa, bẫy hơi và gioăng chì chịu nhiệt cao.

• Nhà máy Thực phẩm, Dược phẩm: Bắt buộc sử dụng vật tư inox vi sinh có độ nhám bề mặt cực thấp để chống tích tụ vi khuẩn.

Những Sai Lầm Thường Gặp Và Cách Khắc Phục

Rất nhiều sự cố tràn lưu chất hay vỡ ống bắt nguồn từ những chủ quan trong khâu chọn vật tư:

• Không đồng bộ tiêu chuẩn kết nối (Ví dụ: Lắp van bích ANSI vào bích ống DIN):

  • Nguyên nhân: Mua vật tư từ nhiều nguồn khác nhau mà không kiểm tra tiêu chuẩn kỹ thuật.

  • Hậu quả: Tâm lỗ bulông không khớp, không thể xỏ bulông hoặc siết bị chéo nghiêng, gây rò rỉ.

  • Khắc phục: Luôn quy định một chuẩn duy nhất (ví dụ: toàn bộ hệ thống dùng chuẩn JIS 10K) trước khi mua sắm.

• Chọn sai vật liệu gioăng làm kín so với môi chất:

  • Nguyên nhân: Dùng gioăng cao su NBR thông thường cho đường ống dẫn hóa chất mạnh hoặc hơi nóng.

  • Hậu quả: Gioăng bị mủn, rách nát hoặc biến dạng, chảy nhão dưới nhiệt độ cao.

  • Khắc phục: Dùng gioăng PTFE cho hóa chất và gioăng chì thép xoắn cho hơi nóng.

• Sử dụng vật tư không đủ áp suất danh nghĩa:

  • Nguyên nhân: Chọn van PN10 cho hệ thống bơm tăng áp có áp suất đỉnh lên đến 12 bar.

  • Hậu quả: Nứt vỡ thân van, hỏng gioăng, gây đe dọa an toàn lao động.

  • Khắc phục: Chọn áp suất làm việc của vật tư lớn hơn áp suất thực tế hệ thống từ 20 đến 30 phần trăm.

Checklist Lựa Chọn Vật Tư Đường Ống Cho Dự Án

Trước khi phát hành đơn đặt hàng, hãy đối chiếu kỹ danh mục vật tư trong đường ống qua 8 bước kiểm tra sau:

1. Môi chất lưu thông là gì? (Nước, khí, dầu, hơi hay axit).

2. Nhiệt độ hoạt động tối đa và tối thiểu?

3. Áp suất làm việc thực tế và áp suất đỉnh?

4. Kích thước đường ống (DN) là bao nhiêu?

5. Chuẩn kết nối mong muốn? (Ren, hàn, mặt bích JIS, DIN hay ANSI).

6. Vật liệu thân và vật liệu gioăng có chống được ăn mòn không?

7. Thương hiệu và chứng chỉ xuất xứ có đầy đủ không?

8. Dự phòng vật tư bảo trì: Đã tính toán thêm từ 5 đến 10 phần trăm gioăng, bulông, phụ kiện thay thế nhanh chưa?

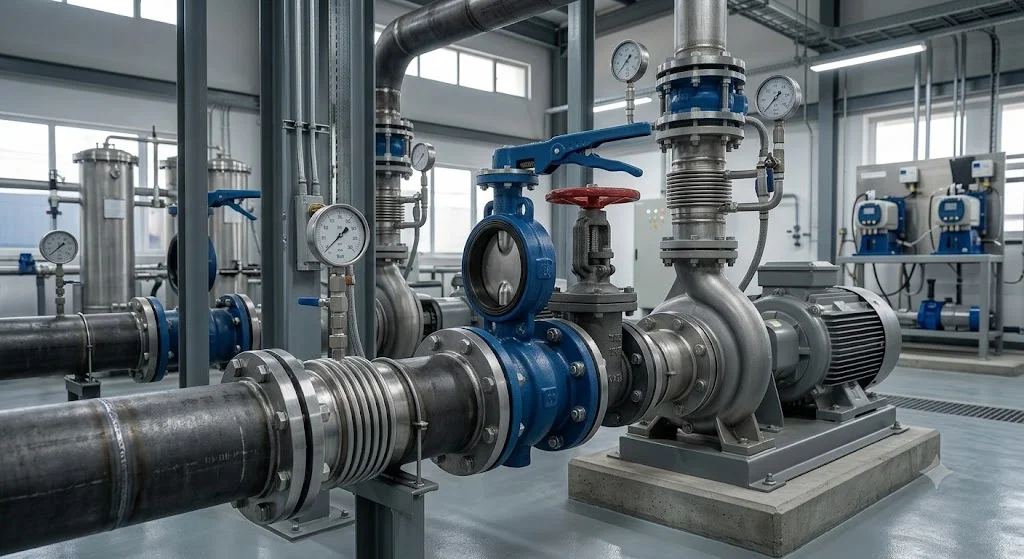

Hướng Dẫn Lắp Đặt Và Bảo Trì Chuẩn Kỹ Thuật

Quy Trình Lắp Đặt 5 Bước

1. Kiểm tra đồng bộ: Đo đạc lại kích thước, tiêu chuẩn bích và bước ren của vật tư trước khi đưa vào tuyến ống.

2. Làm sạch bề mặt: Dùng chổi sắt hoặc giẻ lau sạch bavia, mạt sắt, gỉ sét trên đầu ống và mặt bích.

3. Chêm gioăng và Đặt vật tư: Căn chỉnh vật tư vuông góc với tâm ống, đặt gioăng làm kín vào chính giữa hai mặt bích.

4. Siết bulông hình sao: Vặn đai ốc bằng tay, sau đó dùng cờ lê siết lực theo thứ tự chéo hình sao để tạo lực ép cân bằng lên gioăng.

5. Thử áp lực: Thử áp lực nước cao hơn áp suất thiết kế 1.5 lần trong thời gian từ 30 đến 60 phút để kiểm tra rò rỉ trước khi vận hành chính thức.

Bảo Trì Định Kỳ

• Kiểm tra hiện tượng đọng nước, gỉ sét bên ngoài đường ống định kỳ từ 3 đến 6 tháng một lần.

• Siết lại các mối nối ren hoặc bích nếu phát hiện hiện tượng rung lắc hoặc rò rỉ nhẹ.

• Tra mỡ bôi trơn cho ty van, trục van định kỳ để đảm bảo việc vận hành luôn trơn tru.

Các Câu Hỏi Thường Gặp

1. Vật tư đường ống bao gồm những nhóm thiết bị cơ bản nào?

Vật tư trong đường ống bao gồm 4 nhóm chính: Nhóm đường ống (thép, inox, nhựa); Nhóm phụ kiện (co, tê, cút, bầu giảm); Nhóm van công nghiệp (van bi, van bướm, van cổng, van 1 chiều) và Nhóm kết nối hoặc làm kín (mặt bích, gioăng, bulông, khớp nối mềm).

2. Nên chọn vật tư trong đường ống bằng inox 304 hay inox 316?

Nên chọn Inox 304 cho các ứng dụng nước sạch, phòng cháy chữa cháy, thực phẩm thông thường để tối ưu chi phí. Tuy nhiên, nếu hệ thống tiếp xúc với nước biển, môi trường ven biển, hoặc hóa chất ăn mòn mạnh, bắt buộc phải dùng Inox 316 để tránh bị ăn mòn.

3. Tiêu chuẩn mặt bích JIS và DIN khác nhau thế nào? Có lắp lẫn được không?

JIS là tiêu chuẩn công nghiệp Nhật Bản, còn DIN là tiêu chuẩn của Đức và Châu Âu. Hai tiêu chuẩn này có đường kính tâm lỗ bulông và số lượng lỗ bulông khác nhau nên không thể lắp lẫn trực tiếp với nhau.

4. Làm sao để quy đổi chính xác kích thước DN sang Inch và Phi dạng milimét?

Bạn có thể tham khảo bảng quy đổi chuẩn: DN15 tương đương 1/2 inch hay Phi 21mm; DN20 tương đương 3/4 inch hay Phi 27mm; DN25 tương đương 1 inch hay Phi 34mm; DN50 tương đương 2 inch hay Phi 60mm; DN100 tương đương 4 inch hay Phi 114mm.

Giải Pháp Đồng Bộ Cho Hệ Thống Đường Ống An Toàn

Đầu tư vào vật tư đường ống chất lượng, đúng tiêu chuẩn kỹ thuật là chìa khóa vàng giúp doanh nghiệp đảm bảo an toàn vận hành, loại bỏ nguy cơ rò rỉ và tối ưu hóa chi phí sản xuất trong dài hạn. Một hệ thống đồng bộ từ ống, phụ kiện cho đến van công nghiệp sẽ luôn vận hành êm ái, bền bỉ cùng thời gian.
