Check Valve Disk: Cấu Tạo, Nguyên Lý Và Cách Lựa Chọn Từ Chuyên Gia

Trong các hệ thống đường ống công nghiệp và dân dụng, sự cố dòng chảy ngược luôn là mối hiểm họa tiềm tàng gây hư hỏng thiết bị, đặc biệt là các loại máy bơm và van chặn. Để ngăn chặn điều này, van một chiều đóng vai trò như một tấm lá chắn bảo vệ. Tuy nhiên, linh kiện trực tiếp chịu áp lực và quyết định hiệu suất vận hành của toàn bộ hệ thống chính là check valve disk (đĩa van một chiều). Hiểu rõ về bộ phận này sẽ giúp doanh nghiệp tối ưu chi phí vận hành và hạn chế tối đa rủi ro kỹ thuật.

Check Valve Disk là gì?

Check valve disk là đĩa van bên trong van một chiều, có nhiệm vụ mở khi lưu chất chảy theo đúng hướng và tự động đóng lại khi xảy ra dòng chảy ngược để ngăn hiện tượng hồi lưu trong hệ thống đường ống. Đây được coi là trái tim của van một chiều, tiếp xúc trực tiếp với áp lực và tính chất hóa lý của lưu chất.

Vai trò và vị trí cấu tạo

Trong cấu trúc tổng thể của van một chiều, đĩa van nằm ở vị trí trung tâm, chắn ngang dòng chảy và liên kết với thân van thông qua trục, bản lề hoặc lò xo tùy thuộc vào từng thiết kế cụ thể. Vai trò cốt lõi của đĩa van một chiều là tạo ra sự đóng kín tuyệt đối khi dòng chảy dừng hoặc đảo chiều.

Mối liên hệ với hiệu suất hệ thống

Hiệu suất làm việc của toàn bộ hệ thống phụ thuộc chặt chẽ vào độ nhạy và độ bền của đĩa van. Một đĩa van được thiết kế chuẩn xác sẽ giúp giảm thiểu tổn thất áp suất khi mở, đồng thời phản ứng nhanh chóng để đóng lại ngay khi có xu hướng đảo chiều, từ đó bảo vệ các thiết bị đắt tiền phía trước như máy nén hay máy bơm khỏi xung lực phá hủy.

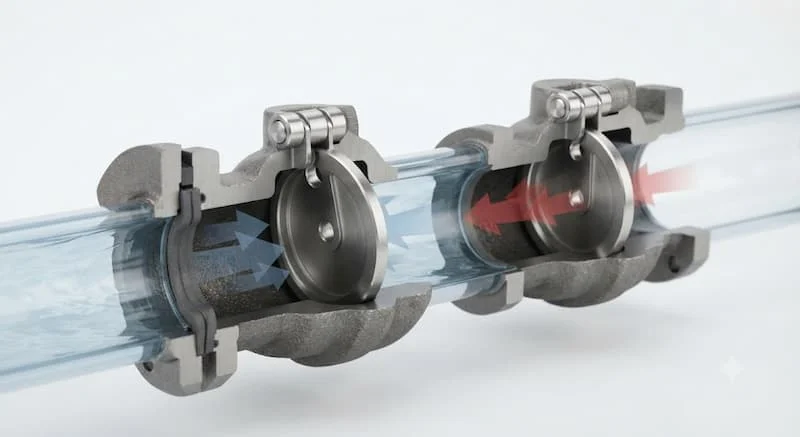

Nguyên lý hoạt động của đĩa van một chiều

Cơ chế vận hành của đĩa van một chiều dựa trên sự chênh lệch áp suất và trọng lực hoặc lực cơ học bổ trợ, hoạt động hoàn toàn tự động mà không cần nguồn năng lượng bên ngoài.

• Giai đoạn mở van: Khi dòng lưu chất di chuyển theo hướng thuận mong muốn, áp lực dòng chảy sẽ tạo ra một lực đẩy thắng được trọng lượng của đĩa van hoặc lực nén của lò xo. Lúc này, đĩa van một chiều bị đẩy rời khỏi vị trí bệ đỡ (seat), mở đường cho lưu chất đi qua.

• Giai đoạn đóng van: Khi áp suất của dòng chảy thuận giảm dần hoặc khi dòng lưu chất bắt đầu có xu hướng đảo chiều ngược lại, trọng lượng bản thân của đĩa van kết hợp với lực đẩy của dòng ngược sẽ ép chặt đĩa van trở lại bệ đỡ.

• Cơ chế bổ trợ: Trong một số thiết kế đặc thù, người ta tích hợp thêm hệ thống lò xo. Lò xo này giúp tăng tốc độ phản ứng đóng của đĩa van, ngăn chặn dòng lưu chất kịp đảo chiều với vận tốc lớn, từ đó triệt tiêu hiện tượng búa nước nguy hiểm.

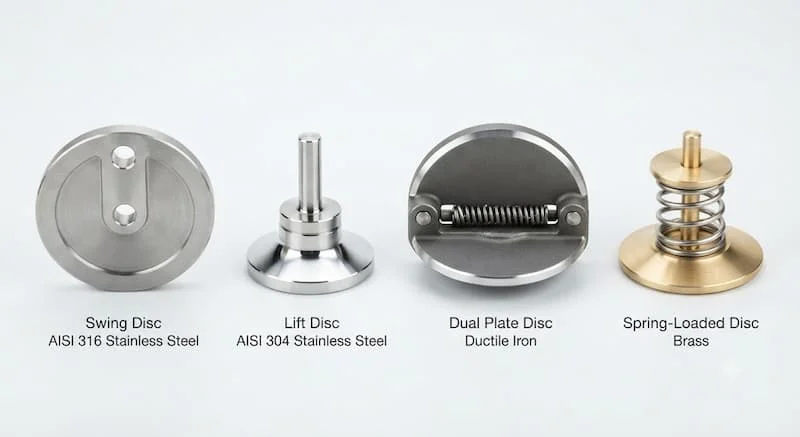

Các loại đĩa van một chiều phổ biến

Để đáp ứng các điều kiện vận hành đa dạng, cấu trúc thiết kế của đĩa van một chiều được cải tiến thành nhiều dạng hình học khác nhau.

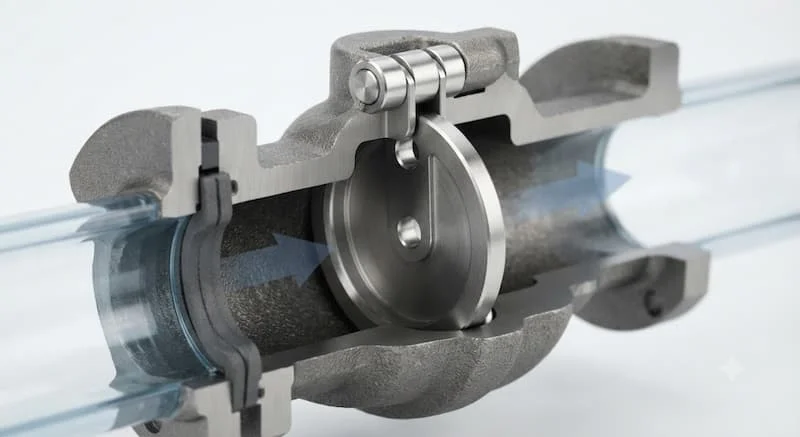

Swing Disc (Đĩa lá lật)

Thiết kế đĩa van gắn vào một bản lề và quay quanh trục giống như một cánh cửa. Khi có dòng chảy, đĩa van lật lên tạo không gian cho lưu chất qua.

• Ưu điểm: Độ cản dòng thấp, tổn thất áp suất nhỏ.

• Nhược điểm: Tốc độ đóng tương đối chậm, dễ gây búa nước trong hệ thống có dòng chảy biến đổi nhanh.

• Ứng dụng: Phù hợp cho đường ống kích thước lớn, dòng chảy liên tục như hệ thống cấp thoát nước thô.

Lift Disc (Đĩa nâng)

Đĩa van chuyển động tịnh tiến lên xuống dọc theo trục đứng vuông góc với dòng chảy.

• Ưu điểm: Khả năng làm kín rất tốt nhờ thiết kế dẫn hướng chuẩn xác.

• Nhược điểm: Tổn thất áp suất cao do dòng chảy bị bẻ cong hướng đi khi qua van.

• Ứng dụng: Sử dụng nhiều trong các đường ống hơi nước, khí nén cao áp.

Ball Disc (Đĩa bi)

Sử dụng một quả cầu bằng kim loại hoặc bọc cao su thay cho đĩa van phẳng thông thường.

• Ưu điểm: Ít bị kẹt do chất rắn bám dính, tự làm sạch tốt.

• Nhược điểm: Trọng lượng bóng lớn khó ứng dụng cho đường ống kích thước cực lớn.

• Ứng dụng: Phù hợp cho hệ thống xử lý nước thải, chất lỏng chứa cặn bẩn.

Dual Plate Disc (Đĩa kép)

Gồm hai cánh van hình bán nguyệt gắn chung một trục ở giữa, mở ra như cánh bướm.

• Ưu điểm: Trọng lượng nhẹ, kích thước nhỏ gọn, giảm đáng kể hiện tượng búa nước.

• Nhược điểm: Chi phí chế tạo cao hơn van lá lật thông thường.

• Ứng dụng: Phổ biến trong hệ thống PCCC, HVAC đô thị.

Silent Disc (Đĩa lò xo)

Đĩa van được hỗ trợ bằng một lò xo nén tâm, luôn có xu hướng đẩy đĩa về vị trí đóng.

• Ưu điểm: Đóng cực nhanh trước khi dòng chảy kịp đảo chiều, triệt tiêu tiếng ồn hoàn toàn.

• Nhược điểm: Giới hạn lưu lượng dòng chảy do lò xo chiếm không gian.

• Ứng dụng: Trạm bơm cao tầng, hệ thống cấp nước sạch chung cư.

Tilting Disc (Đĩa nghiêng)

Đĩa van có điểm tựa đặt ở giữa, cho phép đĩa nghiêng một góc khi mở.

• Ưu điểm: Giảm thiểu tối đa búa nước và hoạt động tốt ở vận tốc dòng chảy thấp.

• Nhược điểm: Cấu trúc cơ khí phức tạp, khó bảo trì.

• Ứng dụng: Các nhà máy thủy điện, hệ thống tuần hoàn lớn.

Vật liệu chế tạo đĩa van một chiều

Vật liệu cấu thành đĩa van là yếu tố quyết định đến tuổi thọ và độ bền của thiết bị dưới tác động của nhiệt độ, áp suất và tính chất hóa học của môi trường xung quanh.

Thông số kỹ thuật cần quan tâm

Khi khảo sát thông tin để lựa chọn hoặc thay thế linh kiện, kỹ sư vận hành cần đồng bộ các thông số kỹ thuật tiêu chuẩn của đĩa van với hệ thống hiện tại.

• Đường kính đĩa van: Phải phù hợp tuyệt đối với kích thước danh nghĩa (DN) của thân van và đường ống để tránh hiện tượng hở hoặc kẹt cơ học.

• Áp suất làm việc: Thường được định nghĩa theo tiêu chuẩn PN10, PN16, PN25 hoặc Class 150, Class 300. Đĩa van phải chịu được áp lực đỉnh mà không bị biến dạng.

• Nhiệt độ làm việc: Định mức giới hạn nhiệt độ tối đa mà vật liệu đĩa và gioăng làm kín đi kèm có thể chịu đựng liên tục.

• Tiêu chuẩn sản xuất: Đĩa van cần tuân thủ các tiêu chuẩn công nghiệp quốc tế như ASME, API, DIN, hoặc JIS để đảm bảo tính đồng bộ khi lắp ráp thay thế.

Vì sao đĩa van một chiều có nhiều thiết kế khác nhau?

Sự đa dạng về hình học và cơ chế chuyển động của đĩa van không phải ngẫu nhiên mà được tối ưu hóa nhằm giải quyết các bài toán kỹ thuật thực tế:

• Tương thích đặc tính lưu chất: Chất lỏng sạch cần đĩa van có độ kín cao như lift disc, trong khi nước thải bùn sệt bắt buộc phải dùng ball disc để tránh tắc nghẽn.

• Giảm tổn thất áp suất: Thiết kế swing hoặc tilting hạn chế việc cản trở dòng chảy, giúp tiết kiệm điện năng cho hệ thống bơm công suất lớn.

• Kiểm soát búa nước: Các đường ống trục đứng trong tòa nhà cao tầng yêu cầu tốc độ đóng cực nhanh của đĩa van lò xo nhằm triệt tiêu xung lực va đập thủy lực ngược phá hủy đường ống.

• Tối ưu không gian: Thiết kế dual plate giúp giảm độ dày thân van, phù hợp cho các khoang máy chật hẹp trên tàu biển hoặc nhà máy lọc dầu.

đĩa van một chiều được sử dụng ở đâu?

Linh kiện này xuất hiện trong hầu hết các hạ tầng kỹ thuật có dòng lưu chất di chuyển, bảo vệ an toàn cho toàn bộ chu trình vận hành.

• Hệ thống cấp thoát nước và xử lý nước: Bảo vệ các dòng bơm ly tâm không bị quay ngược khi dừng đột ngột.

• Hệ thống HVAC và PCCC: Giữ áp lực nước ổn định trong các đường ống trục đứng của nhà cao tầng và ngăn nước chảy ngược về bể chứa.

• Ngành dầu khí và hóa chất: Ngăn chặn sự pha trộn lẫn lộn giữa các dòng hóa chất độc hại hoặc dễ cháy nổ trên đường ống công nghệ.

• Ngành thực phẩm và dược phẩm: Sử dụng các loại đĩa van một chiều bằng inox vi sinh đánh bóng cao cấp để ngăn nhiễm khuẩn ngược dòng, đảm bảo vệ sinh an toàn tuyệt đối.

Những sai lầm thường gặp khi lựa chọn hoặc thay thế đĩa van một chiều

Việc lựa chọn thiết bị dựa trên cảm tính hoặc thiếu dữ liệu kỹ thuật thường dẫn đến những hậu quả nghiêm trọng về mặt an toàn và chi phí.

• Chọn sai vật liệu: Sử dụng đĩa van gang hoặc inox 304 cho môi trường chứa clo hoặc axit mạnh dẫn đến đĩa van bị ăn mòn thủng chỉ sau vài tháng vận hành, gây rò rỉ toàn bộ hệ thống.

• Chọn sai quy cách kích thước: Đĩa van quá nặng hoặc kích thước không chuẩn khiến lưu chất không đủ áp lực để đẩy mở hoàn toàn, gây sụt áp nghiêm trọng và làm quá tải máy bơm.

• Lắp đặt sai hướng: Đây là lỗi cơ bản nhưng cực kỳ nguy hiểm. Lắp ngược chiều đĩa van sẽ chặn hoàn toàn dòng chảy thuận, gây áp suất kích nổ đường ống ngay lập tức khi khởi động bơm.

• Bỏ qua việc thay thế gioăng kèm theo: Khi thay mới đĩa van nhưng giữ lại gioăng làm kín (seat ring) cũ đã bị chai cứng sẽ không bao giờ đạt được độ kín khít tuyệt đối, dẫn đến hiện tượng rò rỉ vô hình.

Checklist lựa chọn đĩa van một chiều

Để đảm bảo chọn chính xác loại linh kiện phù hợp, hãy đối chiếu hệ thống với bảng checklist kỹ thuật dưới đây trước khi đặt mua:

• Xác định rõ loại van một chiều đang dùng là loại lật, nâng, bướm hay lò xo.

• Đo đạc chính xác đường kính trong và kích thước danh nghĩa của thiết bị.

• Xác định tính chất hóa học của lưu chất để chọn vật liệu inox, gang, thép hay nhựa.

• Tra cứu thông số áp suất vận hành tối đa và áp suất xung kích của hệ thống.

• Xác định nhiệt độ làm việc thực tế, bao gồm cả nhiệt độ sục rửa định kỳ nếu có.

• Kiểm tra tiêu chuẩn kết nối của van để đảm bảo đĩa mới khớp hoàn toàn với bệ van cũ.

• Lựa chọn sản phẩm từ các nhà sản xuất có chứng nhận chất lượng rõ ràng.

Lưu ý khi bảo dưỡng Check Valve Disk

Bảo dưỡng định kỳ là chìa khóa để kéo dài tuổi thọ cho đĩa van và ngăn ngừa các sự cố dừng máy đột xuất.

• Kiểm tra độ mòn cơ học: Bề mặt tiếp xúc của đĩa van chịu ma sát liên tục nên cần được kiểm tra độ nhẵn mịn, loại bỏ các vết xước sâu gây rò rỉ.

• Làm sạch tạp chất: Loại bỏ rác, xỉ hàn, hoặc cặn bám xung quanh trục và bề mặt đĩa van để đảm bảo chuyển động không bị kẹt.

• Kiểm tra độ đàn hồi lò xo: Đối với các dòng van silent hoặc dual plate, cần kiểm tra lực đàn hồi của lò xo, thay thế ngay nếu lò xo bị mỏi hoặc hoen gỉ.

• Thử nghiệm độ kín: Sau khi tiến hành lắp ráp lại, bắt buộc phải thực hiện thử áp lực tĩnh để kiểm tra khả năng chống rò rỉ ngược của đĩa van trước khi đưa hệ thống vào vận hành chính thức.

Câu hỏi thường gặp

Check Valve Disk có thể thay thế riêng lẻ được không?

Hoàn toàn có thể nếu thân van còn nguyên vẹn và bạn tìm được đĩa van đúng chủng loại, kích thước và tiêu chuẩn của nhà sản xuất gốc. Tuy nhiên, việc thay thế riêng lẻ đòi hỏi kỹ thuật căn chỉnh độ đồng tâm rất cao.

Vật liệu nào tối ưu nhất cho môi trường hóa chất ăn mòn?

Đối với hóa chất có tính axit hoặc kiềm mạnh ở nhiệt độ thấp, nhựa PVC hoặc CPVC là lựa chọn tối ưu về chi phí. Đối với môi trường hóa chất cao áp hoặc nhiệt độ cao, bắt buộc phải sử dụng Inox 316 hoặc các hợp kim cao cấp như Hastelloy.

Làm sao để biết đĩa van một chiều đang bị hỏng bên trong đường ống?

Dấu hiệu dễ nhận biết nhất là tiếng ồn va đập lạ phát ra từ thân van, áp suất đường ống phía sau bị sụt giảm, hoặc máy bơm bị quay ngược khi đã ngắt nguồn điện.

Kết luận

Check Valve Disk tuy là một linh kiện nhỏ gọn bên trong hệ thống đường ống nhưng lại nắm giữ vai trò quyết định đến sự an toàn và hiệu suất của toàn bộ dây chuyền sản xuất. Việc thấu hiểu nguyên lý, phân biệt các dòng thiết kế cũng như lựa chọn đúng vật liệu sẽ giúp doanh nghiệp tối ưu hóa chi phí vận hành và ngăn ngừa những thảm họa kỹ thuật do hiện tượng dòng chảy ngược gây ra.

Nếu bạn đang gặp khó khăn trong việc tư vấn lựa chọn hoặc thay thế Check Valve Disk phù hợp với hệ thống cấp nước, HVAC, PCCC hoặc công nghiệp, hãy liên hệ đội ngũ kỹ thuật của chúng tôi để được hỗ trợ lựa chọn đúng chủng loại, vật liệu và tiêu chuẩn kỹ thuật đối với check valve disk.
