Van Cổng Ty Chìm DN50: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Hiện Đại

Trong thiết kế và vận hành các hệ thống đường ống công nghiệp, việc kiểm soát dòng chảy lưu chất một cách an toàn và hiệu quả luôn là ưu tiên hàng đầu của các kỹ sư. Giữa hàng loạt các dòng van công nghiệp trên thị trường, van cổng ty chìm DN 50 nổi lên như một giải pháp kỹ thuật tiêu chuẩn, được ứng dụng rộng rãi nhờ khả năng đóng ngắt dòng chảy hoàn hảo và thiết kế tối ưu không gian. Hiểu rõ về cấu tạo, thông số kỹ thuật cũng như nguyên lý hoạt động của thiết bị này sẽ giúp các doanh nghiệp đưa ra lựa chọn chính xác, hạn chế tối đa rủi ro rò rỉ và tiết kiệm chi phí bảo trì lâu dài.

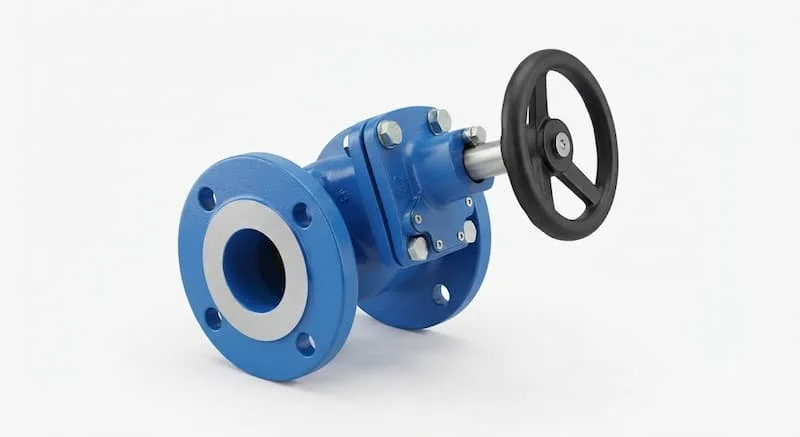

Van cổng ty chìm DN50 là gì?

Van cổng ty chìm DN 50 là loại van cổng có đường kính danh nghĩa DN50 (2 inch), sử dụng cơ cấu ty van không nâng lên khi đóng mở. Van được dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong hệ thống cấp nước, PCCC, HVAC và đường ống công nghiệp.

Ý nghĩa của ký hiệu DN50 và cơ cấu ty chìm

Ký hiệu DN50 chỉ kích thước đường kính danh nghĩa bên trong của van, tương đương với đường kính ngoài của ống xấp xỉ 60mm (hoặc hệ inch là 2 inch). Đặc điểm cốt lõi tạo nên tên gọi của thiết bị chính là cơ cấu ty chìm (Non-Rising Stem). Điều này có nghĩa là khi chúng ta xoay tay quay để đóng hoặc mở van, trục ty van chỉ quay tròn tại chỗ chứ không dịch chuyển tịnh tiến lên xuống theo chiều dọc.

Đặc điểm nổi bật so với dòng van ty nổi

Điểm khác biệt lớn nhất giữa van cổng ty chìm DN 50 và van ty nổi nằm ở không gian vận hành. Khi mở van ty nổi, phần trục van sẽ trồi lên trên cao, đòi hỏi một khoảng trống diện tích lớn phía trên thân van để hoạt động. Ngược lại, phiên bản ty chìm giữ nguyên chiều cao tổng thể trong mọi trạng thái. Điều này giúp bảo vệ ren của trục ty van không bị bám bụi bẩn, không bị rỉ sét do tác động từ môi trường bên ngoài, đồng thời là lựa chọn lý tưởng cho các hố van chật hẹp hoặc các đường ống lắp đặt sát trần nhà.

Cấu tạo và nguyên lý hoạt động

Để vận hành bền bỉ dưới áp lực dòng chảy cao, thiết bị sở hữu một kết cấu cơ khí chính xác, liên kết chặt chẽ giữa các bộ phận tĩnh và động.

Chi tiết cấu tạo cơ khí

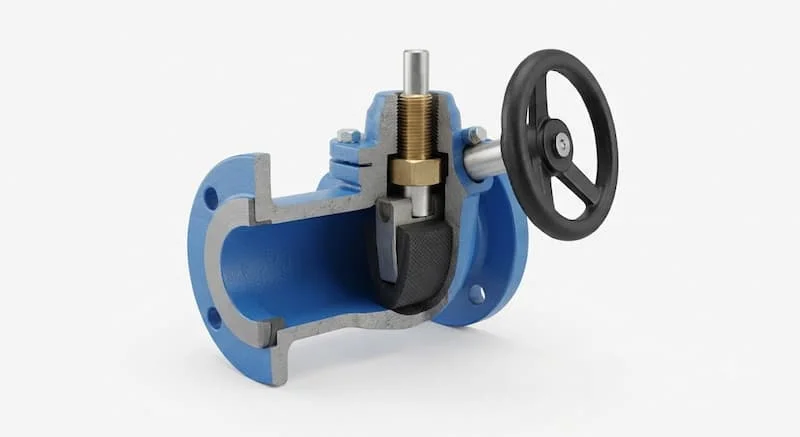

• Thân van: Phần khung xương chịu lực chính, bảo vệ các chi tiết bên trong và là nơi dòng lưu chất đi qua. Thân van thường có hai dạng kết nối chính là đúc mặt bích hoặc tiện ren.

• Ty van (Trục van): Thanh cốt kim loại dạng ren, kết nối giữa tay quay vô lăng phía trên và đĩa van phía dưới. Do nằm chìm bên trong nên ty van liên tục tiếp xúc trực tiếp với lưu chất.

• Đĩa van (Cánh van): Bộ phận trực tiếp chặn dòng chảy, thông thường được bọc cao su cao cấp (EPDM) để tăng độ kín khít và chống mài mòn.

• Nắp van: Phần nắp đậy phía trên thân van, có nhiệm vụ giữ trục van cố định và là nơi chứa gioăng làm kín.

• Gioăng làm kín: Bộ phận ngăn chặn lưu chất rò rỉ ngược lên phía tay quay hoặc ra môi trường ngoài.

• Tay quay (Vô lăng): Cơ cấu điều khiển cơ học, nhận lực từ người vận hành để truyền động xuống ty van.

Nguyên lý hoạt động trơn tru

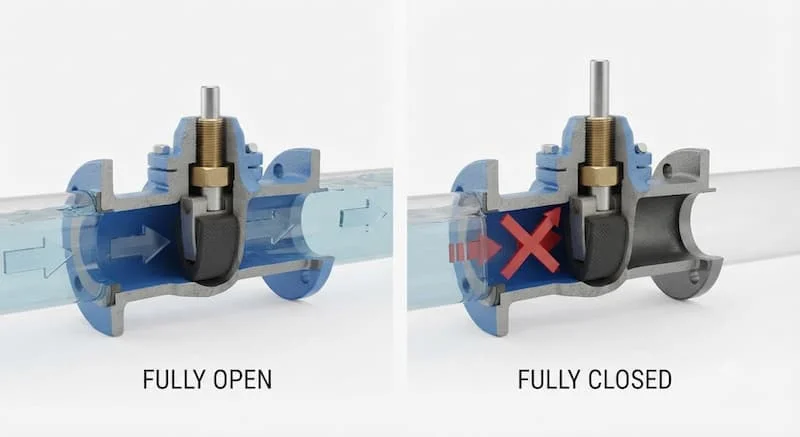

Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục ty van sẽ quay tại chỗ. Nhờ cơ cấu ren trong kết nối với đĩa van, chuyển động quay của ty van sẽ chuyển hóa thành chuyển động tịnh tiến xuống dưới của đĩa van. Đĩa van hạ xuống thấp nhất và ép chặt vào bệ đỡ bên trong thân van, chặn đứng hoàn toàn dòng lưu chất. Khi xoay ngược chiều kim đồng hồ, đĩa van sẽ được kéo nâng lên, giải phóng toàn bộ không gian lòng ống để lưu chất lưu thông với lưu lượng tối đa mà không bị cản trở.

Phân loại van cổng ty chìm DN 50

Để đáp ứng các tiêu chuẩn kỹ thuật khắt khe của từng ngành công nghiệp, dòng van này được đa dạng hóa theo vật liệu chế tạo, phương thức kết nối và tiêu chuẩn kỹ thuật sản xuất.

Phân loại theo vật liệu chế tạo

• Vật liệu gang và gang dẻo: Đây là dòng van phổ biến nhất trong các hệ thống nước sạch, nước thải và PCCC nhờ giá thành hợp lý, khả năng chịu lực va đập tốt và độ bền cơ học cao.

• Vật liệu đồng: Thường dùng cho các đường ống kích thước nhỏ trong hệ thống dân dụng, chịu nhiệt khá tốt và dễ dàng lắp đặt bằng kết nối ren.

• Vật liệu inox 304 và inox 316: Phân khúc cao cấp dành riêng cho các môi trường có tính ăn mòn cao như hóa chất, dệt nhuộm, thực phẩm và dược phẩm nhờ khả năng chống oxy hóa tuyệt đối.

Phân loại theo kiểu kết nối và tiêu chuẩn chế tạo

• Kết nối mặt bích: Thích hợp cho các hệ thống công nghiệp đòi hỏi độ chắc chắn cao, chống rung lắc tốt và dễ dàng tháo dỡ để bảo trì.

• Kết nối ren: Nhẹ nhàng, dễ lắp đặt, tối ưu chi phí cho các đường ống nhánh nhỏ.

• Tiêu chuẩn mặt bích: Để lắp đồng bộ vào hệ thống, các mặt bích của van phải tuân theo các tiêu chuẩn quốc tế nghiêm ngặt như JIS (Nhật Bản), BS (Anh), DIN (Đức) hoặc ANSI (Mỹ). Việc chọn sai tiêu chuẩn sẽ dẫn đến hiện tượng lệch tâm lỗ bu lông và không thể lắp đặt.

Thông số kỹ thuật van cổng ty chìm DN 50

Dưới đây là bảng tổng hợp các thông số kỹ thuật cơ bản của dòng van công nghiệp này, giúp các kỹ sư dễ dàng đối chiếu khi thiết kế hệ thống. [chèn link: danh-muc-van-cong]

So sánh van cổng ty chìm DN 50 và van cổng ty nổi DN50

Việc hiểu rõ ưu nhược điểm của từng dòng thiết kế sẽ giúp bạn đưa ra quyết định đầu tư đúng đắn, tránh lãng phí ngân sách hoặc chọn nhầm thiết bị không phù hợp.

• Không gian lắp đặt: Phiên bản ty chìm chiếm rất ít diện tích do chiều cao cố định, trong khi phiên bản ty nổi đòi hỏi không gian phía trên rộng rãi để ty van nhô lên khi mở.

• Khả năng nhận biết trạng thái: Đây là điểm yếu của dòng ty chìm vì nhìn từ bên ngoài, bạn không thể biết van đang đóng hay mở nếu không thử vặn tay quay. Đối với dòng ty nổi, người vận hành chỉ cần nhìn qua độ nhô của trục van là biết ngay trạng thái dòng chảy.

• Độ bền cơ học và bảo trì: Ty chìm nằm bên trong thân van nên được bảo vệ khỏi mưa nắng nhưng lại bị ăn mòn nếu gặp lưu chất xấu. Ty nổi nằm ngoài, dễ tra dầu mỡ bảo dưỡng nhưng dễ bị bám bụi bẩn công nghiệp.

• Giá thành đầu tư: Van ty chìm luôn có giá thành rẻ hơn tương đối so với van ty nổi cùng kích cỡ và chất liệu do kết cấu cơ khí tinh gọn hơn.

Kết luận: Bạn nên ưu tiên chọn van ty chìm khi không gian lắp đặt hạn chế, lắp dưới hầm sâu hoặc hệ thống nước sạch thông thường. Ngược lại, hãy chọn van ty nổi cho các hệ thống đòi hỏi tính giám sát an toàn cao như đường ống dẫn hóa chất độc hại hoặc hệ thống cứu hỏa trục chính.

Vì sao van cổng ty chìm DN50 được sử dụng phổ biến?

Không phải ngẫu nhiên mà dòng thiết bị này trở thành sự lựa chọn hàng đầu của các đơn vị thầu cơ điện và xây dựng hạ tầng kỹ thuật.

• Tối ưu hóa không gian kiến trúc: Thiết kế gọn gàng giúp van dễ dàng ẩn mình trong các hộp kỹ thuật của tòa nhà chung cư hoặc các khoang máy chật hẹp của tàu biển.

• Độ bền bỉ và độ kín khít tuyệt đối: Đĩa van bọc cao su mềm khi ép xuống bệ đỡ sẽ bù lấp hoàn toàn các khoảng trống nhỏ, ngăn chặn hiện tượng rò rỉ dòng chảy ngược một cách triệt để.

• Tiết kiệm chi phí vận hành: Kết cấu ty chìm hạn chế việc trục van bị gỉ sét do thời tiết, từ đó kéo dài chu kỳ bảo trì định kỳ, giúp doanh nghiệp giảm thiểu chi phí nhân công và vật tư thay thế.

Ứng dụng van cổng ty chìm DN50 thực tế

Nhờ những ưu điểm vượt trội về mặt thiết kế, thiết bị này xuất hiện ở hầu hết các mắt xích quan trọng trong các hạ tầng kỹ thuật hiện nay.

• Hệ thống cấp thoát nước đô thị: Lắp đặt tại các điểm chia nhánh đường ống nước sạch hoặc hệ thống xử lý nước thải của khu dân cư.

• Ứng dụng van cổng ty chìm DN50 trong PCCC: Lắp đặt trong các cụm bơm chữa cháy, đường ống dẫn nước cứu hỏa của tòa nhà cao tầng và nhà xưởng công nghiệp.

• Hệ thống điều hòa không khí Chiller (HVAC): Điều tiết và đóng ngắt dòng nước lạnh tuần hoàn trong các hệ thống làm mát trung tâm.

• Các nhà máy chế biến sản xuất: Sử dụng trong mạng lưới đường ống dẫn chất lỏng công nghiệp, trạm bơm nước thô, và các khu công nghiệp tập trung.

Những sai lầm thường gặp khi lựa chọn

Nếu không có sự tư vấn từ các chuyên gia kỹ thuật, người mua rất dễ mắc phải những sai lầm nghiêm trọng gây thiệt hại lớn về kinh tế.

• Chọn sai tiêu chuẩn mặt bích: Mua van tiêu chuẩn JIS nhưng hệ thống ống có sẵn lại hàn mặt bích tiêu chuẩn BS. Hậu quả là các tâm lỗ bu lông lệch nhau hoàn toàn, không thể siết ốc và bắt buộc phải cắt bỏ mặt bích để hàn lại từ đầu.

• Chọn sai áp suất định mức: Sử dụng van chịu áp PN10 cho đường ống có áp lực đỉnh lên đến 14 bar. Áp lực quá tải sẽ làm nứt vỡ thân van hoặc làm biến dạng đĩa van ngay khi đưa vào hoạt động.

• Sử dụng sai mục đích điều tiết: Bản chất của van cổng là đóng hoặc mở hoàn toàn. Việc cố tình mở hé đĩa van để điều tiết lưu lượng sẽ khiến dòng lưu chất áp lực cao mài mòn đĩa van cực nhanh, dẫn đến việc van bị hở, không thể đóng khít được nữa trong tương lai.

Checklist lựa chọn van cổng ty chìm DN50

Để việc mua sắm thiết bị diễn ra nhanh chóng và chính xác, hãy sử dụng bảng checklist dưới đây trước khi làm việc với nhà cung cấp:

• Xác định môi chất bên trong ống là nước sạch, nước thải, hóa chất hay dầu gas.

• Xác định áp suất làm việc thực tế của hệ thống (PN10, PN16 hay cao hơn).

• Kiểm tra nhiệt độ dòng lưu chất để chọn loại đĩa van phù hợp.

• Lựa chọn vật liệu thân van tương ứng (gang cho nước, inox cho hóa chất).

• Đồng bộ tiêu chuẩn kết nối mặt bích (JIS, BS, DIN hay ANSI).

• Xác nhận kích thước đường ống chính xác là DN50 (phi 60mm).

• Tìm kiếm các thương hiệu uy tín trên thị trường như dòng van Malaysia, Hàn Quốc, Đài Loan.

• Yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ chất lượng CO-CQ và chế độ bảo hành rõ ràng.

Lưu ý khi lắp đặt và bảo dưỡng

Một thiết bị dù tốt đến đâu cũng sẽ nhanh chóng xuống cấp nếu quy trình lắp đặt sai kỹ thuật và không được chăm sóc định kỳ.

• Kỹ thuật lắp đặt chuẩn xác: Trước khi siết bu lông mặt bích, phải đảm bảo van và hai đầu ống đồng tâm tuyệt đối. Khi siết bu lông, cần siết đều tay theo hình đối xứng (hình ngôi sao) để lực ép phân bố đều, tránh làm vênh gioăng cao su gây rò rỉ nước.

• Quy trình bảo dưỡng định kỳ: Dù van không vận hành thường xuyên, kỹ sư vẫn nên lên lịch vặn mở và đóng van từ 1 đến 2 lần sau mỗi vài tháng. Việc này giúp trục van không bị bó cứng do cặn bẩn lắng đọng. Ngoài ra, hãy thường xuyên kiểm tra phần cổ van để phát hiện sớm các dấu hiệu rò rỉ gioăng và siết lại cổ ty kịp thời.

Câu hỏi thường gặp

DN50 tương đương bao nhiêu inch và kích thước phi bao nhiêu?

DN50 tương đương với kích thước 2 inch trong hệ đo lường Anh Mỹ. Đối với các đường ống nhựa hoặc ống kim loại tại Việt Nam, kích thước này tương đương với đường kính ngoài của ống xấp xỉ là phi 60mm.

Van cổng ty chìm DN50 bằng gang có dùng được cho hóa chất không?

Không nên. Gang dẻo thông thường sẽ bị các hóa chất có tính axit hoặc kiềm ăn mòn rất nhanh, dẫn đến rỉ sét và làm ô nhiễm dòng lưu chất. Đối với môi trường hóa chất, bạn bắt buộc phải lựa chọn dòng van chế tạo từ Inox 304 hoặc Inox 316.

Bao lâu thì nên tiến hành bảo dưỡng van một lần?

Theo khuyến cáo từ các chuyên gia ngành nước, chu kỳ bảo dưỡng lý tưởng cho van cổng công nghiệp là từ 6 đến 12 tháng một lần, tùy thuộc vào tần suất hoạt động và chất lượng sạch hay bẩn của môi chất lưu thông bên trong lòng ống.

Kết luận

Van cổng ty chìm DN50 chính là sự lựa chọn phổ biến và đáng tin cậy cho các hệ thống đường ống cỡ trung hiện nay. Nhờ sở hữu thiết kế nhỏ gọn, khả năng vận hành ổn định tối ưu không gian và độ kín khít cao, thiết bị này giúp hệ thống hoạt động an toàn, bền bỉ qua năm tháng. Tuy nhiên, để đạt được hiệu quả vận hành cao nhất, người tiêu dùng cần đặc biệt lưu ý lựa chọn đúng vật liệu, tiêu chuẩn kết nối mặt bích và áp suất định mức.

Nếu bạn đang tìm mua van cổng ty chìm DN50 chính hãng với đầy đủ giấy tờ CO-CQ, mức giá cạnh tranh tối ưu cùng sự tư vấn kỹ thuật chuyên sâu từ các kỹ sư giàu kinh nghiệm, hãy liên hệ với chúng tôi để được hỗ trợ lựa chọn sản phẩm phù hợp nhất cho công trình của bạn đối với van cổng ty chìm dn50.
