Hướng Dẫn Lựa Chọn và Ứng Dụng Check Valve Spring Type Chuẩn Kỹ Thuật

Vì sao check valve spring type được dùng trong hệ thống đường ống?

Trong hệ thống đường ống công nghiệp và dân dụng, dòng lưu chất luôn đòi hỏi phải di chuyển theo một hướng định sẵn. Tuy nhiên, khi máy bơm ngưng hoạt động hoặc khi áp suất ở khu vực phía trước thay đổi đột ngột, dòng chảy rất dễ bị đảo chiều.

Hiện tượng này có thể gây ra hàng loạt sự cố nghiêm trọng như hiện tượng chảy ngược (backflow), va đập thủy lực (water hammer), làm quay ngược cánh bơm, gây nhiễm bẩn đường ống chéo và làm mất ổn định toàn bộ hệ thống. Đây chính là thời điểm check valve spring type phát huy tối đa vai trò của mình.

Thiết bị này sử dụng lực của lò xo kết hợp với chênh lệch áp suất để cho phép dòng chảy di chuyển theo một chiều duy nhất, đồng thời hỗ trợ đóng van nhanh chóng khi điều kiện dòng chảy không còn phù hợp. Dù vậy, không phải mọi dòng van một chiều đều lắp lẫn cho nhau được; việc lựa chọn bắt buộc phải xem xét kỹ lưỡng các yếu tố gồm lưu chất, áp suất, nhiệt độ, lưu lượng, kiểu kết nối và áp suất mở van (cracking pressure).

Kiến thức nền

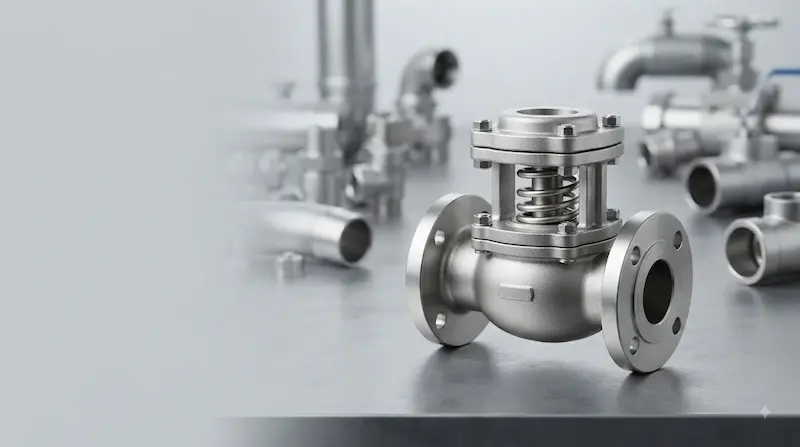

Check valve Spring Type là gì?

Check valve spring type là loại van một chiều sử dụng lò xo làm cơ cấu hỗ trợ đưa bộ phận đóng van về vị trí kín khi chênh lệch áp suất không còn đủ để duy trì trạng thái mở. Van cho phép lưu chất đi qua theo chiều thiết kế và hạn chế tối đa hiện tượng dòng chảy ngược.

Để hiểu đúng bản chất, chúng ta phân tách rõ:

• Check valve: Là dòng van một chiều thông thường.

• Spring type: Là cấu trúc tích hợp lò xo trong cơ cấu chuyển động đóng/mở.

Cơ chế vận hành cơ bản diễn ra như sau: khi có dòng chảy thuận đủ lớn, van sẽ mở; khi dòng chảy đảo chiều hoặc áp suất suy giảm, lực lò xo sẽ đẩy bộ phận đóng quay về vị trí khít chặt. Cần tránh việc khẳng định rằng lò xo là yếu tố duy nhất quyết định trạng thái của van, bởi hoạt động thực tế còn phụ thuộc vào thiết kế cơ khí và mức chênh áp toàn hệ thống.

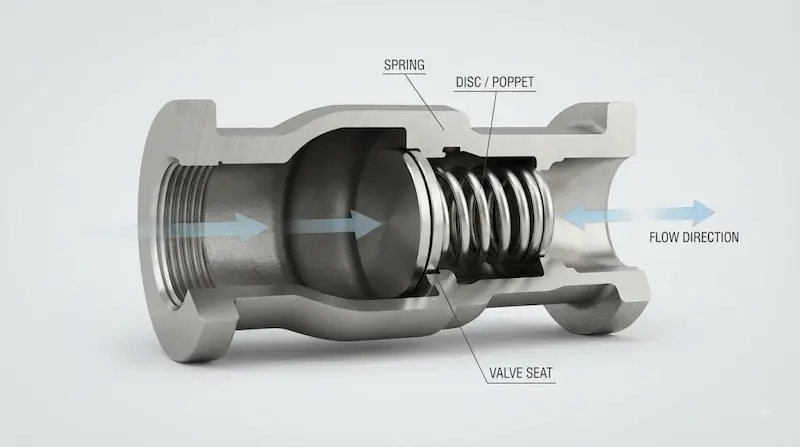

Nguyên lý hoạt động của Spring Check Valve

Quá trình làm việc của van được chia thành ba trạng thái rõ rệt:

• Trạng thái 1: Van đóng. Khi không có dòng chảy hoặc áp suất chưa đủ lớn để thắng lực đàn hồi của lò xo ($Spring\ force \geq Disc$), van duy trì trạng thái đóng kín tuyệt đối, ngăn chặn hoàn toàn dòng chảy.

• Trạng thái 2: Dòng chảy thuận. Khi áp suất ở phía đầu vào (upstream) tăng lên, đến thời điểm lực do chênh áp vượt qua lực cản của lò xo ($\Delta P >$ lực đóng tương ứng), đĩa van hoặc piston sẽ dịch chuyển mở, cho phép lưu chất thông suốt đi qua.

• Trạng thái 3: Dòng chảy đảo chiều. Khi áp suất phía hạ lưu (downstream) trở nên cao hơn hoặc dòng thuận ngừng lại, lực của lò xo kết hợp với áp lực ngược sẽ đẩy đĩa van lập tức áp sát vào ghế van, hạn chế tối đa dòng chảy ngược.

Key concept quan trọng: Cracking pressure (áp suất mở van) là thông số thiết yếu biểu thị mức chênh áp tối thiểu cần thiết để bộ phận đóng bắt đầu dịch chuyển trong điều kiện thử nghiệm tiêu chuẩn.

Phân tích chuyên sâu

Cấu tạo Check Valve Spring Type gồm những gì?

Một thiết bị check valve spring type tiêu chuẩn thường bao gồm các thành phần cốt lõi:

• Valve body (Thân van): Tạo khoang chứa dòng chảy và tạo kiểu kết nối với hệ thống đường ống.

• Seat (Ghế van): Tạo bề mặt tiếp xúc làm kín khi van ở trạng thái đóng.

• Disc/Piston (Đĩa/Piston van): Bộ phận di chuyển trực tiếp để đóng hoặc mở dòng lưu chất.

• Spring (Lò xo): Tạo lực hồi vị đàn hồi, hỗ trợ đóng van nhanh chóng.

• Guide (Bộ dẫn hướng): Giúp bộ phận đóng dịch chuyển tịnh tiến đúng hướng, không bị lệch tâm.

• Retainer (Bộ phận giữ lò xo): Cố định vị trí của lò xo bên trong thân van.

Cấu tạo chi tiết có thể thay đổi tùy thuộc vào từng dòng sản phẩm như piston check valve, poppet check valve, inline spring check valve hay wafer spring check valve.

Các loại Check Valve Spring Type phổ biến

1. Inline spring check valve: Cấu trúc dòng chảy tương đối thẳng, thích hợp cho các hệ thống đường ống yêu cầu thiết kế gọn gàng, tiết kiệm không gian.

2. Piston check valve: Sử dụng piston làm bộ phận đóng mở, mang lại kết cấu vô cùng chắc chắn và chịu được áp lực cao.

3. Poppet check valve: Sử dụng đầu dạng nấm (poppet) để kiểm soát dòng chảy.

4. Wafer spring check valve: Thiết kế mỏng nhẹ, chuyên dùng để kẹp giữa hai mặt bích đường ống với ưu điểm nhẹ, gọn và tiết kiệm diện tích lắp đặt.

5. Threaded spring check valve: Kiểu kết nối ren tiện lợi, thường gặp ở các đường ống có kích thước danh nghĩa nhỏ.

Cracking Pressure của Check Valve Spring Type là gì?

Cracking pressure (áp suất mở van) là mức chênh lệch áp suất tối thiểu theo thiết kế để bộ phận đóng bắt đầu dịch chuyển và cho phép dòng lưu chất đi qua van.

• Ví dụ logic: Giả sử áp suất đầu vào là $P1$ và đầu ra là $P2$. Nếu hiệu số áp suất $P1 - P2$ nhỏ hơn mức cracking pressure, van sẽ vẫn giữ nguyên trạng thái đóng. Chỉ khi chênh áp vượt ngưỡng này, van mới bắt đầu mở.

Tại sao thông số này lại đặc biệt quan trọng? Nếu cracking pressure quá cao, máy bơm buộc phải tạo ra áp lực lớn hơn để thắng lực lò xo, gây tổn thất năng lượng và ảnh hưởng đến lưu lượng tổng. Ngược lại, nếu quá thấp, đặc tính đóng van có thể không đáp ứng đúng yêu cầu thực tế. Do đó, không nên chọn van chỉ dựa vào kích thước DN.

Thông số kỹ thuật cần quan tâm

1. Size (Kích thước): Quy cách DN hoặc NPS tương thích với đường kính ống.

2. Connection (Kiểu kết nối): Ren (Threaded), mặt bích (Flanged), kẹp wafer hoặc hàn socket weld tùy model.

3. Material (Vật liệu thân): Đồng thau, inox (SS304/SS316), thép carbon hoặc nhựa kỹ thuật.

4. Pressure rating (Cấp áp suất): Định mức chịu áp tối đa của thiết bị.

5. Temperature range (Dải nhiệt độ): Phụ thuộc vào vật liệu thân, lò xo, gioăng làm kín và loại lưu chất.

6. Cracking pressure (Áp suất mở): Thông số quyết định thời điểm mở van.

7. Flow coefficient (Hệ số lưu lượng Kv/Cv): Dùng để tính toán tổn thất áp suất qua van.

8. Seal material (Vật liệu gioăng): Các chất liệu phổ biến như NBR, EPDM, FKM, PTFE. Cần chọn dựa trên lưu chất, nhiệt độ và áp suất thực tế.

Spring Check Valve khác Swing Check Valve như thế nào?

Spring check valve chiếm ưu thế tuyệt đối ở khả năng hỗ trợ đóng van nhanh chóng nhờ lực lò xo, giúp hạn chế búa nước cục bộ, tuy nhiên đòi hỏi kỹ sư phải tính toán kỹ chỉ số cracking pressure.

Ứng dụng thực tế

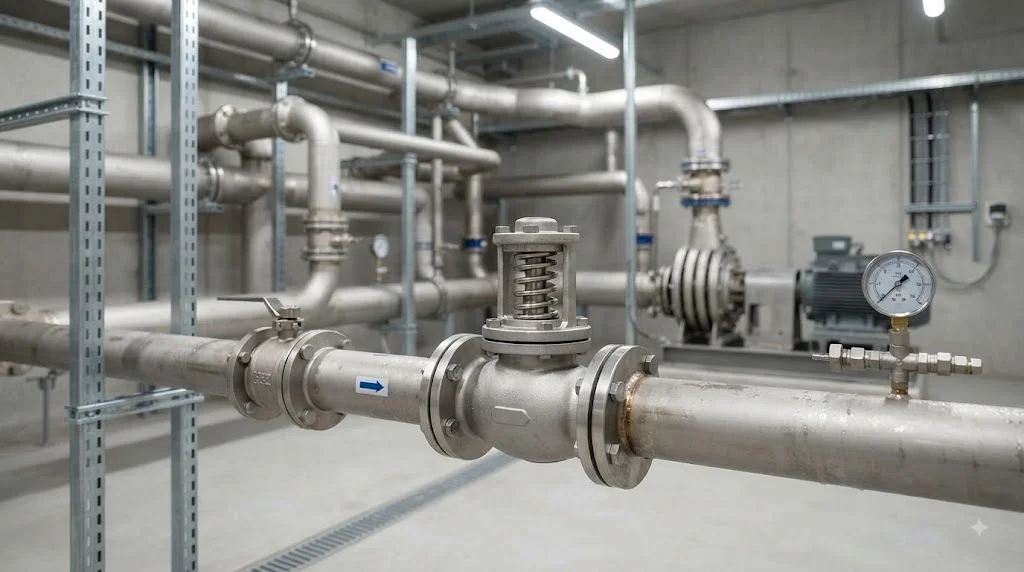

Check valve Spring Type được sử dụng ở đâu?

Hệ thống bơm

Ngăn chặn hiệu quả tình trạng dòng lưu chất chảy ngược về phía máy bơm khi hệ thống ngưng hoạt động, bảo vệ cánh quạt và động cơ bơm an toàn.

Đường ống nước

Được ứng dụng rộng rãi trong mạng lưới cấp nước sạch, nước sinh hoạt để duy trì hướng đi ổn định cho dòng chảy.

Hệ thống khí nén và HVAC

Kiểm soát dòng khí nén hoặc các đường nước lạnh kỹ thuật trong hệ thống điều hòa không khí trung tâm nhờ thiết kế nhỏ gọn.

Hệ thống công nghiệp

Phù hợp với môi trường nước, khí, gas và một số dung dịch hóa chất tương thích. Cần lưu ý không được mặc định rằng một model van có thể dùng chung cho mọi loại lưu chất khác nhau.

Khi nào nên chọn check valve spring ?

Bạn nên cân nhắc sử dụng dòng van này khi không gian lắp đặt bị hạn chế, hệ thống đòi hỏi cơ chế đóng van bằng lực lò xo để phản ứng nhanh với dòng chảy ngược, hoặc khi dự án có yêu cầu cụ thể về chỉ số cracking pressure. Tuyệt đối không chọn mua chỉ vì thiết bị nhỏ gọn và có giá thành rẻ, mà phải đánh giá toàn diện các yếu tố về lưu lượng, áp suất, nhiệt độ, lưu chất và kiểu kết nối.

Những sai lầm thường gặp khi chọn Spring Check Valve

• Sai lầm 1: Chỉ lựa chọn thiết bị dựa trên thông số kích thước DN.

• Sai lầm 2: Bỏ qua việc kiểm tra thông số áp suất mở van (cracking pressure).

• Sai lầm 3: Lắp đặt sai hướng mũi tên chỉ chiều dòng chảy trên thân van.

• Sai lầm 4: Lựa chọn sai vật liệu gioăng làm kín (seal) dẫn đến hiện tượng ăn mòn, rò rỉ.

• Sai lầm 5: Không tính toán trước mức độ tổn thất áp suất qua van.

• Sai lầm 6: Tin rằng van một chiều có thể triệt tiêu hoàn toàn mọi hiện tượng búa nước (water hammer) trong đường ống.

Hướng dẫn / Checklist

Cách chọn check valve spring phù hợp

• Bước 1: Xác định loại lưu chất vận hành (Nước, khí, dầu, hóa chất...).

• Bước 2: Xác định kích thước danh nghĩa (DN/NPS).

• Bước 3: Xác định các thông số áp suất (Áp đầu vào, áp làm việc, áp suất tối đa).

• Bước 4: Xác định chính xác nhiệt độ vận hành thực tế của hệ thống.

• Bước 5: Kiểm tra thông số cracking pressure phù hợp.

• Bước 6: Lựa chọn vật liệu chế tạo thân, lò xo và gioăng.

• Bước 7: Chọn kiểu kết nối tương thích (Ren, mặt bích, wafer...).

• Bước 8: Lưu ý kiểm tra hướng dòng chảy theo mũi tên Flow trước khi lắp.

Checklist trước khi lắp đặt

•  Đã chọn đúng kích thước DN của hệ thống.

•  Kiểm tra kỹ hướng dòng chảy (mũi tên trên thân van).

•  Đảm bảo kiểu kết nối khớp hoàn toàn với đường ống.

•  Kiểm tra đúng vật liệu thân van.

•  Xác nhận chất liệu gioăng (seal) tương thích lưu chất.

•  Kiểm tra định mức áp suất (pressure rating).

•  Kiểm tra dải nhiệt độ vận hành (temperature range).

•  Thông số cracking pressure đáp ứng yêu cầu hệ thống.

•  Vệ sinh sạch sẽ đường ống trước khi ráp nối.

•  Đảm bảo không còn dị vật bám bên trong thân van.

•  Tránh để trọng lượng đường ống tạo lực cơ học đè lên van.

•  Tiến hành thử áp và kiểm tra rò rỉ sau khi vận hành.

FAQ

Check valve spring type là gì?

Đây là dòng van một chiều tích hợp cơ cấu lò xo bên trong, cho phép lưu chất di chuyển theo chiều thiết kế và tự động hỗ trợ đóng van khi có dòng chảy ngược.

Lò xo trong check valve có tác dụng gì?

Lò xo tạo ra lực đàn hồi hồi vị, giúp đẩy đĩa van hoặc piston trở về vị trí đóng kín nhanh chóng ngay khi áp lực dòng chảy thuận suy giảm hoặc không còn đủ duy trì.

Cracking pressure là gì?

Đây là mức chênh lệch áp suất tối thiểu theo thiết kế để van bắt đầu mở ra và cho phép dòng lưu chất dịch chuyển qua hệ thống.

Spring check valve có tốt hơn swing check valve không?

Không có loại nào tốt tuyệt đối. Việc lựa chọn phụ thuộc vào đặc tính lưu chất, áp suất, lưu lượng, không gian lắp đặt và yêu cầu về tốc độ đóng van của hệ thống.

Spring check valve có dùng cho nước nóng được không?

Có thể sử dụng cho nước nóng với những model được nhà sản xuất chứng nhận chuyên dụng. Cần kiểm tra kỹ giới hạn nhiệt độ của vật liệu thân, lò xo và gioăng làm kín.

Kết luận

Check valve spring không đơn thuần chỉ là một thiết bị chống chảy ngược thông thường mà là giải pháp kỹ thuật tinh gọn giúp bảo vệ an toàn cho toàn bộ hệ thống đường ống. Để lựa chọn chính xác, bạn cần đánh giá đồng bộ các yếu tố gồm lưu chất, kích thước, áp suất, nhiệt độ, lưu lượng, kiểu kết nối và đặc biệt chú ý đến chỉ số cracking pressure. Đầu tư đúng thiết bị sẽ giúp hệ thống vận hành bền bỉ và tối ưu hiệu suất dài hạn.
