Hướng Dẫn Lựa Chọn và Ứng Dụng Check Valve SS304 Chuẩn Kỹ Thuật

Check valve SS304 – giải pháp ngăn dòng chảy ngược cho hệ thống đường ống

Trong các hệ thống bơm nước, đường ống thực phẩm, hóa chất hoặc các dây chuyền công nghiệp hiện đại, dòng lưu chất chảy ngược có thể gây ra hàng loạt vấn đề nghiêm trọng như hiện tượng bơm quay ngược, va đập thủy lực, tụt áp, nhiễm chéo giữa các đường ống và làm hư hại trực tiếp đến các thiết bị phía trước hoặc sau van. Để giải quyết triệt để bài toán này, thiết bị check valve ss304 được tích hợp vào hệ thống nhằm đảm bảo lưu chất chỉ di chuyển theo một chiều duy nhất.

Tuy nhiên, không phải cứ chọn thiết bị mang mác “inox 304” là sẽ phù hợp với mọi môi trường vận hành. Việc lựa chọn đòi hỏi kỹ sư hoặc người mua hàng phải xem xét kỹ lưỡng các yếu tố gồm loại van, đặc tính lưu chất, mức áp suất, nhiệt độ, kiểu kết nối, kích thước danh nghĩa (DN) cũng như vật liệu gioăng và các bộ phận tiếp xúc trực tiếp với dòng chảy.

Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng, chủng loại, thông số kỹ thuật cho đến cách lựa chọn check valve ss304 chuẩn xác nhất cho từng hệ thống đường ống.

Kiến thức nền

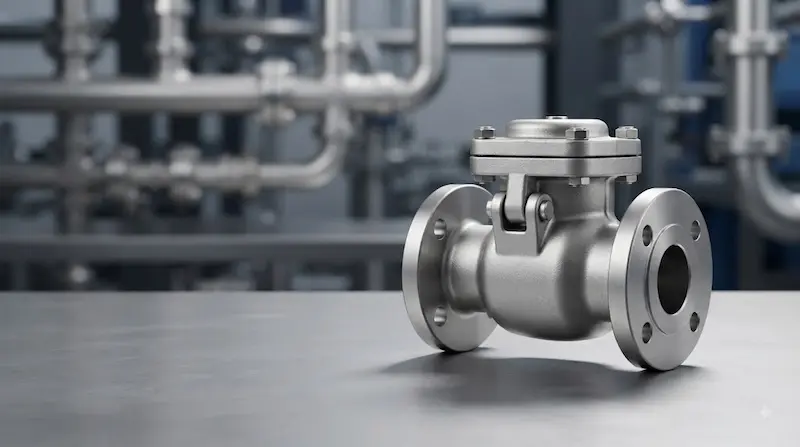

Check valve SS304 là gì?

Check valve ss304 là van một chiều sử dụng inox 304 làm vật liệu chính cho thân van hoặc các bộ phận cấu thành tùy theo thiết kế, có chức năng cho phép lưu chất đi theo một hướng nhất định và hạn chế tối đa hiện tượng dòng chảy ngược.

Để hiểu sâu hơn, chúng ta cần phân tách rõ hai thành phần cấu tạo nên tên gọi của thiết bị:

• Check valve: Đây là dòng van một chiều hoạt động hoàn toàn tự động dựa trên hướng di chuyển của dòng chảy và sự chênh lệch áp suất trước - sau van.

• SS304 (Stainless Steel 304): Là ký hiệu phổ biến của thép không gỉ 304, nổi bật với độ bền cơ học và khả năng chống ăn mòn tốt trong nhiều môi trường thông dụng.

Cần lưu ý quan trọng rằng cụm từ check valve ss304 không đồng nghĩa với việc mọi chi tiết bên trong van đều được chế tạo hoàn toàn bằng inox 304. Do đó, bạn cần kiểm tra kỹ catalogue của nhà sản xuất để biết chính xác vật liệu của từng bộ phận như thân van (body), đĩa van (disc), trục van (stem), lò xo (spring), ghế van (seat) và gioăng làm kín (seal).

Nguyên lý hoạt động của check valve SS304

Về mặt vận hành, dòng van này hoạt động hoàn toàn dựa trên cơ chế tự động:

• Khi dòng chảy đi đúng chiều: Áp lực của lưu chất tác động trực tiếp lên bộ phận đóng/mở (đĩa van), thắng lực cản để đẩy van mở ra, cho phép lưu chất lưu thông thông suốt qua hệ thống.

• Khi dòng chảy giảm tốc hoặc đảo chiều: Áp lực xuôi dòng suy giảm, kết hợp với trọng lực hoặc lực đàn hồi, cơ cấu van sẽ tự động quay trở lại vị trí đóng kín, ngăn chặn hoàn toàn dòng chảy ngược.

Tùy theo thiết kế cơ khí, cơ chế đóng van có thể dựa vào trọng lực, chênh lệch áp suất, lực lò xo hoặc thiết kế đĩa van chuyên dụng. Điểm đặc biệt của check valve là thiết bị hoạt động hoàn toàn tự động mà không cần tay gạt, vô lăng hay tác động điều khiển liên tục từ con người như van bi hay van cổng. Tuy nhiên, cũng chính vì đặc tính tự động này mà van một chiều không được sử dụng cho mục đích điều tiết lưu lượng dòng chảy.

Phân tích chuyên sâu

Các loại check valve phổ biến

Swing check valve SS304 (Van một chiều lá lật)

Dòng van này có thiết kế đĩa van xoay quanh một bản lề cố định. Ưu điểm nổi bật là cấu trúc tương đối đơn giản, phù hợp với nhiều hệ thống đường ống khác nhau và có sẵn dải kích thước rộng cùng nhiều kiểu kết nối. Khi lắp đặt loại van này, cần đặc biệt lưu ý đến hướng lắp đặt và điều kiện động học của dòng chảy.

Wafer check valve SS304 (Van một chiều dạng kẹp)

Sở hữu thiết kế mỏng nhẹ, chuyên dùng để lắp kẹp giữa hai mặt bích của đường ống. Ưu điểm lớn nhất của wafer check valve là kết cấu gọn gàng, tiết kiệm không gian lắp đặt tối đa và có khối lượng nhẹ hơn đáng kể so với các dòng van kết nối mặt bích truyền thống.

Lift check valve (Van một chiều dạng nâng)

Đĩa van của dòng này chuyển động tịnh tiến theo phương nâng lên và hạ xuống. Sản phẩm rất phù hợp cho các hệ thống đường ống yêu cầu kiểm soát hướng dòng chảy nghiêm ngặt và điều kiện áp suất vận hành ổn định.

Threaded check valve (Van một chiều lắp ren)

Thiết kế kết nối dạng ren tiêu chuẩn, cực kỳ phù hợp cho các đường ống có kích thước nhỏ và những hệ thống yêu cầu thao tác tháo lắp, bảo trì nhanh chóng tại không gian hẹp.

Spring check valve (Van một chiều lò xo)

Sử dụng lực đàn hồi của lò xo để hỗ trợ đĩa van đóng lại nhanh chóng khi dòng chảy ngừng. Khi chọn dòng van này, cần cân nhắc kỹ các yếu tố như áp suất mở van (cracking pressure), hướng lắp đặt và tổn thất áp suất qua van.

Thông số kỹ thuật check valve cần quan tâm

1. Kích thước DN: Phổ biến từ DN15, DN20, DN25, DN40, DN50 cho đến DN100 và lớn hơn. Không nên chỉ lựa chọn đơn thuần theo kích thước ngoài của ống mà phải đối chiếu chuẩn kết nối.

2. Áp suất làm việc: Có các định mức như PN10, PN16, PN25 hoặc tiêu chuẩn Class. Cần lưu ý rằng không phải mọi check valve đều chịu được mức áp suất giống nhau.

3. Nhiệt độ: Phụ thuộc vào giới hạn chịu nhiệt của vật liệu inox, loại gioăng làm kín và đặc tính lưu chất bên trong ống.

4. Kiểu kết nối: Đa dạng với các kiểu nối ren, nối wafer kẹp bích, mặt bích hoặc hàn socket/butt weld tùy thuộc vào từng dòng sản phẩm.

5. Vật liệu cấu tạo chi tiết: Cần kiểm tra kỹ chất liệu của thân, đĩa, lò xo, trục và gioăng làm kín.

6. Môi trường sử dụng: Phù hợp với nước sạch, khí nén, dầu, hóa chất loãng, thực phẩm và các môi trường yêu cầu độ sạch cao.

Check valve khác gì SS316?

Sự khác biệt cốt lõi nằm ở thành phần hợp kim bên trong vật liệu. Do đó, bạn không nên mặc định quan niệm “SS316 luôn tốt hơn nên bắt buộc phải chọn SS316 cho mọi công trình”. Quy chuẩn lựa chọn chính xác là: đánh giá môi trường sử dụng $\rightarrow$ yêu cầu chống ăn mòn $\rightarrow$ nhiệt độ $\rightarrow$ áp suất $\rightarrow$ ngân sách dự án để tối ưu hóa hiệu quả kinh tế - kỹ thuật.

Check valve có tốt không?

Chất lượng của một thiết bị check valve không thể đánh giá chung chung bằng hai từ “tốt” hay “không tốt” mà phải xem xét qua các tiêu chí thực tế:

• Khả năng chống ăn mòn: Inox 304 phát huy hiệu quả tuyệt vời trong các môi trường nước sạch, thực phẩm và khí nén thông thường.

• Độ bền cơ học: Phụ thuộc vào thiết kế kết cấu, độ dày vật liệu thân van và tiêu chuẩn gia công chính xác của nhà sản xuất.

• Khả năng vệ sinh: Bề mặt inox nhẵn bóng đáp ứng tốt các tiêu chuẩn vệ sinh khắt khe, tuy nhiên vẫn cần chọn đúng cấp hoàn thiện bề mặt phù hợp với ngành.

• Tuổi thọ vận hành: Không chỉ phụ thuộc vào thân van mà còn quyết định bởi chất lượng lò xo, đĩa van, gioăng làm kín và điều kiện vận hành thực tế của lưu chất.

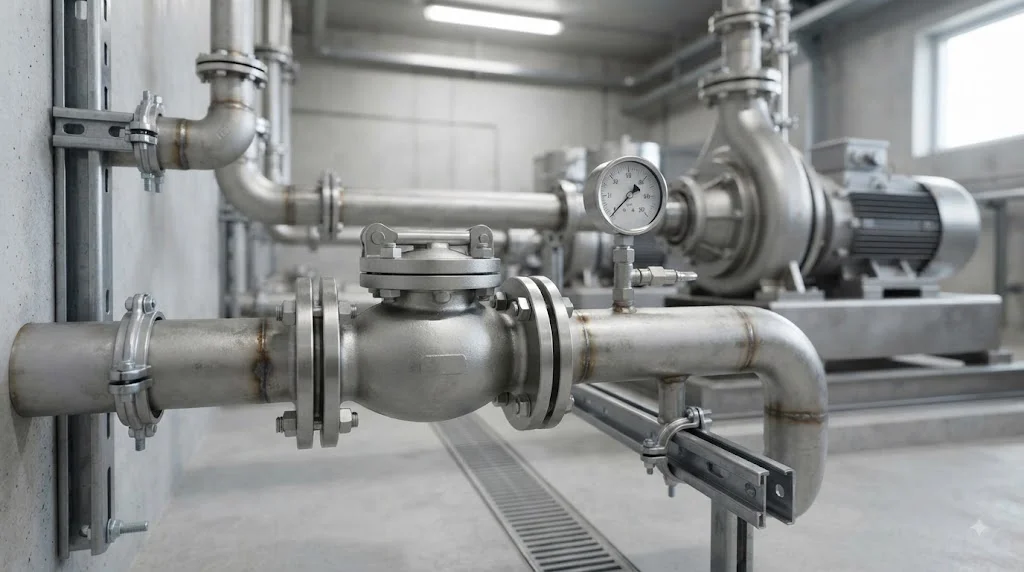

Ứng dụng thực tế

Check valve được ứng dụng ở đâu?

Hệ thống cấp nước

Được lắp đặt phổ biến trên các tuyến ống cấp nước sinh hoạt, trạm bơm tăng áp nhằm ngăn chặn tình trạng nước chảy ngược làm quay ngược cánh bơm khi ngắt điện.

Hệ thống bơm công nghiệp

Bảo vệ toàn diện hệ thống máy bơm, hạn chế tối đa các sự cố sụt áp và búa nước phát sinh đột ngột trong quá trình vận hành dừng/khởi động.

Thực phẩm và đồ uống

Ứng dụng trong các dây chuyền sản xuất nước giải khát, sữa và thực phẩm nhờ đặc tính vật liệu inox an toàn vệ sinh, dễ dàng làm sạch và không làm biến chất lưu chất.

Hóa chất và công nghiệp nhẹ

Được sử dụng cho các loại hóa chất loãng, dung dịch kỹ thuật phù hợp với đặc tính kháng ăn mòn của thép không gỉ 304. Cần lưu ý không ứng dụng SS304 bừa bãi cho các loại hóa chất có tính ăn mòn mạnh.

HVAC và hệ thống kỹ thuật

Góp mặt trong các đường ống nước lạnh, hệ thống điều hòa không khí trung tâm và các nhánh đường ống phụ trợ đòi hỏi độ bền cao.

Khi nào không nên chọn check valve ?

Bạn không nên lựa chọn thiết bị chỉ vì mức giá rẻ, thấy xuất hiện chữ “inox” hoặc nghe theo lời quảng cáo “dùng được cho mọi hệ thống”. Cần cân nhắc chuyển đổi sang vật liệu SS316 hoặc các dòng van chuyên dụng khác khi:

• Môi trường vận hành có tính ăn mòn hóa học mạnh.

• Nồng độ ion Chloride (muối) trong dung dịch hoặc môi trường khí quyển ven biển rất cao.

• Điều kiện nhiệt độ hoặc áp suất vận hành thực tế vượt quá giới hạn thiết kế của model SS304.

• Các tiêu chuẩn ngành đặc thù yêu cầu khắt khe về thành phần vật liệu cấu tạo bậc cao.

Những sai lầm thường gặp khi mua check valve

• Sai lầm 1: Chỉ kiểm tra vật liệu thân van mà bỏ qua việc xem xét chất liệu của gioăng, lò xo và đĩa van bên trong.

• Sai lầm 2: Lắp đặt ngược hướng dòng chảy khiến van bị kẹt hoặc không thể đóng mở.

• Sai lầm 3: Bỏ qua thông số áp suất mở van (cracking pressure), gây khó khăn cho các hệ thống có áp lực dòng chảy ban đầu rất thấp.

• Sai lầm 4: Chọn sai kiểu kết nối (ví dụ mua van ren cho đường ống lớn yêu cầu kết nối mặt bích).

• Sai lầm 5: Sử dụng check valve cho môi trường hóa chất ăn mòn mạnh mà không kiểm tra độ tương thích vật liệu.

• Sai lầm 6: Chỉ nhìn vào quy cách DN mà bỏ qua các yếu tố về nhiệt độ, áp suất và tiêu chuẩn kỹ thuật đi kèm.

Hướng dẫn / Checklist

Checklist chọn check valve đúng kỹ thuật

•  Xác định chính xác thành phần và tính chất của loại lưu chất.

•  Xác định rõ hướng di chuyển của dòng chảy trong đường ống.

•  Xác định kích thước danh nghĩa DN của hệ thống.

•  Xác định mức áp suất làm việc thực tế (PN/Class).

•  Kiểm tra giới hạn nhiệt độ vận hành cao nhất.

•  Lựa chọn chủng loại check valve phù hợp (Swing, Wafer, Lift, Spring...).

•  Xác định kiểu kết nối tương thích (Ren, Mặt bích, Wafer).

•  Kiểm tra vật liệu cấu tạo thân van (Body).

•  Kiểm tra vật liệu đĩa van (Disc).

•  Kiểm tra chất liệu lò xo (Spring) nếu có.

•  Kiểm tra vật liệu gioăng làm kín (Seat/Seal).

•  Đánh giá thông số áp suất mở van cần thiết.

•  Đối chiếu model sản phẩm với catalogue kỹ thuật chính hãng.

•  Yêu cầu cung cấp đầy đủ chứng từ nguồn gốc, chất lượng (CO, CQ) nếu dự án yêu cầu.

Cách chọn nhanh theo nhu cầu

• Đường ống kích thước nhỏ + kết nối ren: Ưu tiên cân nhắc dòng threaded check valve.

• Hệ thống yêu cầu thiết kế gọn nhẹ, tiết kiệm không gian: Cân nhắc dòng wafer check valve.

• Đường ống quy mô lớn hoặc yêu cầu kết nối mặt bích chắc chắn: Cân nhắc swing check valve.

• Môi trường làm việc có tính ăn mòn cao: Xem xét chuyển đổi sang vật liệu SS316 thay vì mặc định chọn SS304.

Lưu ý khi lắp đặt check valve

Quá trình thi công lắp đặt đòi hỏi tuân thủ nghiêm ngặt các yêu cầu kỹ thuật: kiểm tra kỹ mũi tên chỉ hướng dòng chảy khắc trên thân van; lắp đặt đúng tư thế đứng hoặc ngang theo đúng quy định của từng model; làm sạch toàn diện đường ống trước khi ráp nối để tránh dị vật kẹt trong van; đảm bảo đường ống không gây ra ứng suất cơ học bất thường đè nặng lên thân van; sử dụng gioăng đệm tương thích với lưu chất; không siết quá mạnh tay đối với các dòng kết nối ren; tiến hành thử áp lực và kiểm tra kỹ hoạt động của van trước khi đưa hệ thống vào vận hành chính thức.

FAQ

Check valve là gì?

Đây là dòng van một chiều sử dụng inox 304 làm vật liệu chính cho thân hoặc các bộ phận cấu thành tùy thiết kế, có nhiệm vụ cho phép lưu chất di chuyển theo một hướng duy nhất và ngăn chặn hiện tượng chảy ngược.

Check valve SS304 có sử dụng được cho hệ thống nước không?

Hoàn toàn có thể. Thiết bị được ứng dụng rộng rãi trong rất nhiều hệ thống nước sạch và nước kỹ thuật, miễn là model sản phẩm đáp ứng đúng các tiêu chuẩn về áp suất, nhiệt độ, kích thước và kiểu kết nối.

SS304 và SS316 loại nào tốt hơn?

Không có câu trả lời tuyệt đối. SS316 có khả năng chống ăn mòn ưu việt hơn trong một số môi trường khắc nghiệt như chứa chloride hoặc nước mặn, nhưng SS304 lại tối ưu chi phí và hoàn toàn đáp ứng tốt cho các ứng dụng thông thường.

Check valve có chịu được hóa chất hay không?

Phụ thuộc hoàn toàn vào loại hóa chất cụ thể, nồng độ, nhiệt độ vận hành, áp suất và chất liệu của các bộ phận tiếp xúc lưu chất. Bạn không nên mặc định SS304 an toàn với mọi loại hóa chất công nghiệp.

Làm thế nào để chọn mua đúng check valve ?

Bạn cần tổng hợp và xác định chính xác các thông số cốt lõi gồm: kích thước DN, loại lưu chất, áp suất làm việc, nhiệt độ, kiểu kết nối, hướng lắp đặt và vật liệu gioăng/ghế van trước khi quyết định chọn model.

Kết luận

Việc trang bị check valve đóng vai trò thiết yếu trong việc bảo vệ toàn diện hệ thống đường ống trước nguy cơ dòng chảy ngược. Dù chất liệu inox 304 mang lại khả năng chống ăn mòn tuyệt vời trong nhiều ứng dụng phổ thông, việc lựa chọn thiết bị vẫn cần dựa trên sự kết hợp đồng bộ giữa chủng loại van, kích thước DN, áp suất, nhiệt độ, lưu chất, kiểu kết nối và vật liệu phụ trợ. Đầu tư đúng đắn từ khâu chọn thiết bị sẽ giúp hệ thống vận hành an toàn, bền bỉ và tối ưu hóa chi phí dài hạn.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về check valve ss304
