Phân Loại Check Valve Type: Hướng Dẫn Chọn Van Một Chiều Tối Ưu Cho Hệ Thống

Trong thiết kế hạ tầng kỹ thuật đường ống, việc lựa chọn đúng check valve type (loại van một chiều) đóng vai trò sống còn đến sự an toàn và hiệu suất vận hành của toàn bộ hệ thống. Van một chiều không đơn thuần là một phụ kiện ngăn dòng chảy ngược, mà là lá chắn bảo vệ các cụm máy bơm công suất lớn và thiết bị đo lường đắt tiền. Lựa chọn sai chủng loại van không chỉ gây tổn thất áp suất nghiêm trọng mà còn dẫn đến thảm họa búa nước (water hammer) làm nứt vỡ đường ống. Để giúp các kỹ sư và nhà thầu tối ưu hóa chi phí vật tư và kỹ thuật, bài viết này sẽ phân tích chuyên sâu từng cụm thiết bị và kinh nghiệm thực tế khi lựa chọn các dòng van hiện nay.

Check valve type là gì?

Check Valve (van một chiều) là thiết bị cơ khí cho phép lưu chất chỉ chảy theo một hướng và tự động đóng khi dòng chảy đảo chiều. Van được sử dụng để ngăn hiện tượng chảy ngược, bảo vệ máy bơm, đường ống và các thiết bị trong hệ thống.

Sự xuất hiện của cụm thiết bị này giúp giải quyết triệt để bài toán tụt áp tĩnh và ngăn dòng chảy ngược dội thẳng vào cánh bơm khi động cơ dừng đột ngột. Bằng cách duy trì môi chất di chuyển theo một trục duy nhất, van đảm bảo các chu trình công nghệ diễn ra liên tục, ngăn ngừa sự pha trộn dòng lưu chất giữa các nhánh ống và giữ lại nước mồi cho chu kỳ vận hành kế tiếp.

Nguyên lý hoạt động của Check Valve

Kết cấu cơ học thông minh của các check valve type cho phép thiết bị tự vận hành dựa trên động năng của dòng chảy mà không cần nguồn năng lượng kích hoạt ek ngoài:

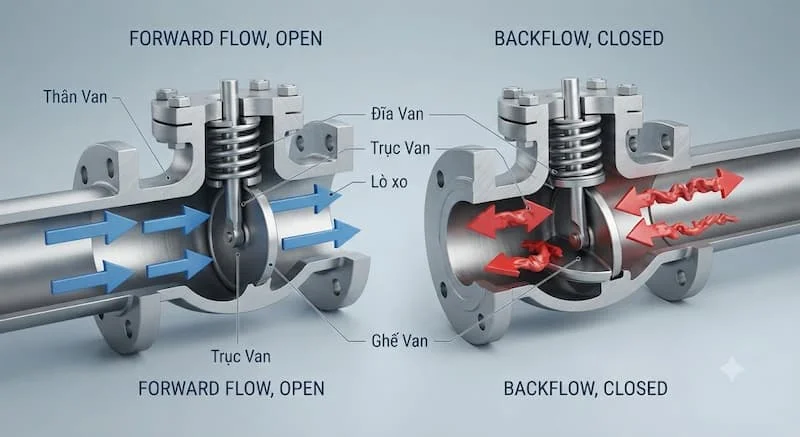

Cấu tạo cơ bản

• Thân van: Lớp vỏ chịu lực đúc từ gang, đồng, inox, thép hoặc nhựa PVC bảo vệ các cấu kiện bên trong.

• Đĩa van: Bộ phận chịu lực chính, trực tiếp chặn hoặc mở dòng lưu chất.

• Trục van: Điểm tựa cố định cho chu trình chuyển động (lật hoặc nâng) của đĩa van.

• Lò xo (nếu có): Tạo lực nén hồi vị để đẩy nhanh tốc độ đóng sập của đĩa van.

• Gioăng làm kín: Đệm cao su mềm hoặc Teflon chịu nhiệt, chống rò rỉ tuyệt đối.

Nguyên lý hoạt động

Khi lưu chất di chuyển theo chiều thuận thiết kế, áp lực dòng chảy tác động lên bề mặt đĩa van sẽ thắng trọng lượng của đĩa hoặc lực nén đàn hồi của lò xo. Lúc này, đĩa van bị đẩy mở ra, cho phép dòng chất lưu lưu thông tự do. Ngay khi dòng chảy dừng lại hoặc bắt đầu xuất hiện xu hướng đảo chiều dội ngược, sự chênh lệch áp suất kết hợp với trọng lực hoặc lực lò xo sẽ tự động đẩy đĩa van ép chặt vào bệ đỡ để khóa bít dòng chảy ngay lập tức.

Cơ chế tự động hoàn toàn này loại bỏ hoàn toàn yếu tố vận hành bằng tay, giúp van phản ứng tức thì trước mọi biến động áp suất khẩn cấp. Nhờ việc đóng ngăn cách kịp thời, van bảo vệ máy bơm ly tâm khỏi nguy cơ quay ngược hướng gây cháy động cơ. Đồng thời, một số dòng van tích hợp lò xo có khả năng đóng sập trước khi dòng ngược kịp hình thành vận tốc, giúp giảm tối đa hiện tượng búa nước và triệt tiêu các sóng xung kích thủy lực va đập vào thành ống.

Các loại Check Valve phổ biến

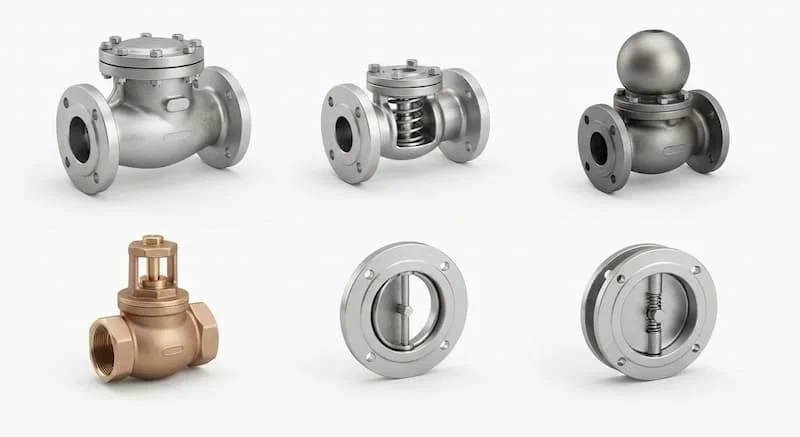

Tùy thuộc vào kết cấu hình học của bộ phận đóng ngắt, mỗi check valve type sở hữu những đặc tính vận hành và phân khúc ứng dụng chuyên biệt:

Swing Check Valve (Van một chiều lá lật)

• Cấu tạo: Đĩa van được gắn vào một trục bản lề treo ở phía trên thân van và chuyển động lật như một cánh cửa.

• Ưu điểm: Thiết kế đơn giản, tổn thất áp suất rất thấp do đĩa van có thể mở góc lớn, cho phép lưu lượng đi qua tối đa.

• Nhược điểm: Tốc độ đóng tương đối chậm vì phụ thuộc hoàn toàn vào trọng lực của lá lật và dòng ngược, dễ gây ra búa nước lớn khi áp lực dội ngược mạnh.

• Ứng dụng: Phù hợp cho các đường ống công nghiệp kích thước lớn, lưu chất dòng chảy liên tục và không gian lắp đặt rộng rãi.

Spring Check Valve (Van một chiều lò xo)

• Cấu tạo: Đĩa van di chuyển tịnh tiến đồng trục trên một trục dẫn hướng và được hỗ trợ bởi một lò xo đàn hồi phụ trợ phía sau.

• Ưu điểm: Tốc độ phản hồi cực nhanh, đóng bít bệ van ngay lập tức khi dòng chảy vừa ngưng, chống búa nước tuyệt vời và lắp đặt linh hoạt ở mọi tư thế (ngang, đứng, nghiêng).

• Nhược điểm: Tổn thất áp suất lớn hơn dòng lá lật do dòng chảy phải tiêu tốn năng lượng để thắng lực cản của lò xo.

• Ứng dụng: Lắp đặt lý tưởng tại đầu ra của các cụm bơm tăng áp, hệ thống trục đứng tòa nhà cao tầng.

Lift Check Valve (Van một chiều nâng)

Thiết kế đĩa van nâng lên hạ xuống theo phương thẳng đứng vuông góc với dòng chảy, tương tự cấu tạo van cầu. Dòng van này có độ kín khít cơ học rất cao, chịu được áp suất lớn nhưng tổn thất áp suất tĩnh rất lớn và chỉ phù hợp lắp trên các đường ống nằm ngang.

Ball Check Valve (Van một chiều bi)

Sử dụng một quả bóng (bi) bọc cao su di chuyển lên xuống trong hốc van để đóng mở đường lưu thông. Thiết kế bẫy bóng giúp dòng van này hoàn toàn không bị kẹt rác, cặn bẩn, cực kỳ tối ưu cho các hệ thống xử lý nước thải thô hoặc chất lỏng có độ nhớt cao.

Dual Plate Check Valve (Van một chiều cánh bướm)

Đĩa van gồm hai nửa hình bán nguyệt gập lại theo trục lò xo ở giữa như cánh bướm. Ưu điểm nổi bật là trọng lượng siêu nhẹ, giảm tải trọng cơ học cho giá đỡ và triệt tiêu tiếng va đập rất tốt trên các đường ống kích thước lớn.

Wafer Check Valve

Dòng van có thân siêu mỏng, nằm kẹp gọn giữa hai mặt bích đường ống. Kiểu thiết kế này là giải pháp cứu cánh hoàn hảo cho các phòng bơm chật hẹp, giúp tiết kiệm không gian lắp đặt và giảm thiểu đáng kể chi phí vật tư mặt bích.

Silent Check Valve

Phiên bản nâng cấp cao cấp của van lò xo, được tính toán khí động học dòng chảy một cách tối ưu. Van đóng sập cực kỳ êm ái trước khi dòng ngược hình thành, loại bỏ hoàn toàn các tiếng ồn va đập thủy lực, chuyên dùng cho hệ thống kỹ thuật tòa nhà phân khúc cao cấp.

Thông số kỹ thuật cần quan tâm

Trước khi phê duyệt đơn hàng vật tư, các kỹ sư cần phân tích kỹ lưỡng các thông số kỹ thuật định mức sau để đảm bảo tính tương thích của hệ thống:

• Kích thước danh nghĩa (DN): Quy cách đường kính lòng van (từ DN15 đến DN300+) phải trùng khớp hoàn toàn với đường kính ngoài của ống chờ.

• Áp suất làm việc (PN): Giới hạn áp suất tĩnh tối đa van chịu được (PN10, PN16, PN25, PN40), quyết định độ dày của thân van.

• Nhiệt độ vận hành: Ngưỡng nhiệt cực đại mà đệm gioăng làm kín không bị biến tính (gioăng PTFE chịu nhiệt tốt hơn EPDM).

• Chất liệu chế tạo: Gang đúc cho hệ nước sạch, đồng thau cho dân dụng nhỏ, inox (SS304/SS316) cho hóa chất ăn mòn, thép cho hệ hơi nóng áp lực lớn, và nhựa PVC cho hệ thống nuôi trồng thủy sản.

• Tiêu chuẩn kết nối: Quy chuẩn gia công mặt bích (DIN, ANSI, JIS, BS) quyết định vị trí tâm lỗ bulông siết nối.

• Hướng lắp đặt: Xác định đường ống chạy ngang hay đứng để lựa chọn dòng van phù hợp (van lá lật không dùng được cho ống đứng chạy dọc hướng xuống).

So sánh các loại Check Valve

Để có cái nhìn trực quan nhất trong khâu lựa chọn, bảng dưới đây tổng hợp các đặc tính kỹ thuật cốt lõi của các dòng van phổ biến:

Vì sao nên chọn đúng loại Check Valve?

Việc đầu tư thời gian để khảo sát và lựa chọn đúng biến thể van một chiều mang lại những giá trị vận hành thực tế vô cùng lớn. Việc chọn đúng cấu trúc đĩa van sẽ tăng tuổi thọ toàn bộ hệ thống đường ống, làm giảm tối đa tần suất và chi phí bảo trì thiết bị định kỳ. Lá chắn một chiều phù hợp giúp bảo vệ máy bơm khỏi các cú sốc áp suất ngược, đồng thời việc tối ưu hóa tổn thất áp suất lòng van sẽ tiết kiệm năng lượng tiêu thụ cho motor bơm và duy trì lưu lượng dòng chảy luôn ổn định ở mức đỉnh.

Mỗi loại Check Valve phù hợp với ứng dụng nào?

Mỗi ngành công nghiệp phụ trợ đều đòi hỏi những tiêu chuẩn kỹ thuật riêng biệt đối với hệ thống ngăn dòng ngược:

• Hệ thống cấp nước đô thị & PCCC: Ưu tiên sử dụng Swing Check Valve cho ống trục lớn hoặc Dual Plate Check cho các phòng bơm cần tối ưu diện tích.

• Nhà máy xử lý nước thải: Bắt buộc dùng Ball Check Valve để bóng cao su tự đẩy cặn bẩn, tránh tình trạng kẹt đĩa van.

• Hệ thống điều hòa trung tâm HVAC & Trạm bơm tăng áp: Sử dụng Spring Check Valve hoặc Silent Check Valve để triệt tiêu tiếng ồn va đập thủy lực trong tòa nhà.

• Nhà máy hóa chất & Thực phẩm: Sử dụng các dòng van inox (SS304/SS316) dạng kẹp Wafer để kháng axit và đáp ứng tiêu chuẩn vệ sinh an toàn vi sinh.

• Hệ thống hơi nóng & Dầu khí: Sử dụng Lift Check Valve hoặc van thép đúc chịu nhiệt cao áp tiêu chuẩn ANSI để đảm bảo độ bít kín khít tuyệt đối.

Những sai lầm thường gặp khi chọn mua van một chiều

Thiếu kinh nghiệm trong việc bóc tách bản vẽ vật tư dễ dẫn đến những sự cố cơ học đáng tiếc khi đưa hệ thống vào vận hành:

• Chọn sai loại van cho hướng lắp đặt: Lắp van một chiều lá lật trên đường ống thẳng đứng có dòng chảy hướng xuống, khiến trọng lực luôn kéo đĩa van mở ra, làm mất hoàn toàn tính năng ngăn dòng ngược.

• Chỉ quan tâm đến giá thành rẻ: Sử dụng các dòng van chất liệu gang kém chất lượng hoặc sai áp suất định mức PN dẫn đến rách gioăng, gãy đĩa van hoặc vỡ thân van dưới áp lực dòng dội ngược.

• Chọn sai tiêu chuẩn kết nối mặt bích: Mua van bích tiêu chuẩn JIS lắp vào hệ bích DIN sẵn có trên công trình làm lệch tâm lỗ bulông, không thể siết khít mối nối gây rò rỉ lưu chất ra ngoài.

Checklist lựa chọn Check Valve chuẩn xác

Để quy trình mua sắm vật tư diễn ra trơn tru, hãy rà soát kỹ lưỡng danh mục các tiêu chí kỹ thuật dưới đây:

• Xác định chính xác tính chất hóa lý của lưu chất (nước sạch, nước thải, hơi nóng hay hóa chất).

• Kiểm tra áp suất vận hành tối đa và dải nhiệt độ đỉnh của hệ thống.

• Xác định kích thước đường kính danh nghĩa DN của hệ ống chờ.

• Lựa chọn vật liệu thân van (gang, đồng, inox, nhựa) tương thích với môi chất.

• Chọn kiểu kết nối (ren, bích, wafer) và quy chuẩn mặt bích (JIS, DIN, ANSI).

• Xác định rõ vị trí và tư thế lắp đặt của đoạn ống (ngang hay dọc).

• Yêu cầu nhà cung cấp cung cấp đầy đủ bộ chứng từ chứng nhận CO-CQ chính hãng.

Hướng dẫn lắp đặt chuẩn kỹ thuật

Quy trình gá lắp cơ khí cần tuân thủ nghiêm ngặt các bước sau để thiết bị vận hành ổn định:

Bước 1: Khảo sát hướng dòng chảy và làm sạch ống

Quan sát kỹ ký hiệu mũi tên được dập nổi trên thân van để đảm bảo hướng mũi tên trùng khớp tuyệt đối với chiều thuận của dòng lưu chất. Tiến hành vệ sinh sạch sẽ các hạt cát, mạt sắt và xỉ hàn bám trong lòng ống chờ.

Bước 2: Gá lắp mối nối cơ học

Đối với van ren, quấn băng cao su non đều quanh ren ngoài rồi vặn chặt vừa đủ lực. Đối với van bích hoặc wafer, đặt van đồng tâm với hai mặt bích đường ống, chèn gioăng cao su làm kín vào giữa và siết đều các hạt đai ốc đối xứng theo hình sao để lực ép phân bổ cân bằng, tránh vênh bích.

Bước 3: Nghiệm thu chạy thử hệ thống

Mở van chặn, kích hoạt máy bơm tăng dần công suất để kiểm tra độ kín khít tại các điểm nối ren bích. Tiến hành ngắt bơm đột ngột nhiều lần để kiểm tra độ nhạy đóng ngắt của đĩa van và hiệu quả triệt tiêu tiếng ồn búa nước.

Câu hỏi thường gặp

Có bao nhiêu check valve type phổ biến trên thị trường hiện nay?

Có 5 dòng van một chiều phổ biến nhất bao gồm: Van một chiều lá lật (Swing), van một chiều lò xo (Spring), van một chiều cánh bướm (Dual Plate), van một chiều bi (Ball) và van một chiều nâng (Lift). Mỗi loại được tối ưu cho các môi trường lưu chất và không gian lắp đặt khác nhau.

Loại van một chiều nào có khả năng chống hiện tượng búa nước tốt nhất?

Van một chiều lò xo (Spring Check Valve) và van một chiều silent (Silent Check Valve) là những dòng chống búa nước xuất sắc nhất. Nhờ lực nén của lò xo, đĩa van được đẩy về vị trí đóng khít ngay khi dòng chảy vừa dừng, trước khi dòng chảy ngược kịp hình thành vận tốc lớn tạo ra xung lực va đập thủy lực.

Nên chọn Swing Check Valve hay Spring Check Valve cho hệ thống bơm nước sạch?

Nếu bạn lắp van trên đường ống nằm ngang dài và lưu lượng lớn liên tục, hãy chọn Swing Check để giảm thiểu tổn thất áp suất. Nếu bạn lắp van trên trục đứng hoặc hệ thống có tần suất tắt mở bơm liên tục trong không gian hẹp, Spring Check Valve là lựa chọn bắt buộc để đảm bảo an toàn kỹ thuật.

Hệ thống van một chiều có cần thiết phải tháo ra bảo trì định kỳ không?

Hoàn toàn cần thiết. Tần suất bảo trì lý tưởng là từ 6 đến 12 tháng một lần. Việc kiểm tra định kỳ giúp loại bỏ các cặn bẩn bám dính vào bệ van, kiểm tra độ mỏi của lò xo hoặc độ mài mòn của đĩa lật, đảm bảo thiết bị luôn giữ được độ kín khít tuyệt đối khi đóng lại.

Tổng kết

Việc thấu hiểu bản chất cơ học và ưu nhược điểm của từng check valve type là chìa khóa vàng giúp các nhà thầu và kỹ sư cơ điện tối ưu hóa bài toán chi phí vật tư mà vẫn đảm bảo tuyệt đối các tiêu chuẩn an toàn cho công trình. Đầu tư một thiết bị ngăn dòng ngược chất lượng, chuẩn thông số ngay từ ban đầu sẽ giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro hư hỏng máy móc và cắt giảm tối đa chi phí dừng vận hành nhà máy để sửa chữa sau này đối với check valve type.
