Hướng Dẫn Kỹ Thuật Chọn Và Lắp Đặt Check Valve 3 Inch Định Mức DN80 Cho Đường Ống

Trong việc xây dựng mạng lưới đường ống công nghiệp và các trạm bơm tăng áp trung tâm, kiểm soát an toàn dòng thủy lực luôn là ưu tiên hàng đầu của kỹ sư cơ điện. Sự xuất hiện của dòng van một chiều kích cỡ lớn luôn đòi hỏi những tính toán chi tiết về áp lực động và độ suy giảm áp suất tĩnh. Việc lựa chọn thiết bị van một chiều 3 inch không phù hợp có thể dẫn đến hiện tượng búa nước phá hủy toàn bộ hệ thống bích kết nối chỉ sau vài tháng vận hành. Hiểu rõ các biến thể cơ học của dòng van này là chìa khóa để bảo vệ máy bơm và tối ưu hóa chi phí vật tư cho công trình. Bài viết này sẽ phân tích chi tiết từ thông số định mức đến kinh nghiệm lắp đặt thực tế từ chuyên gia.

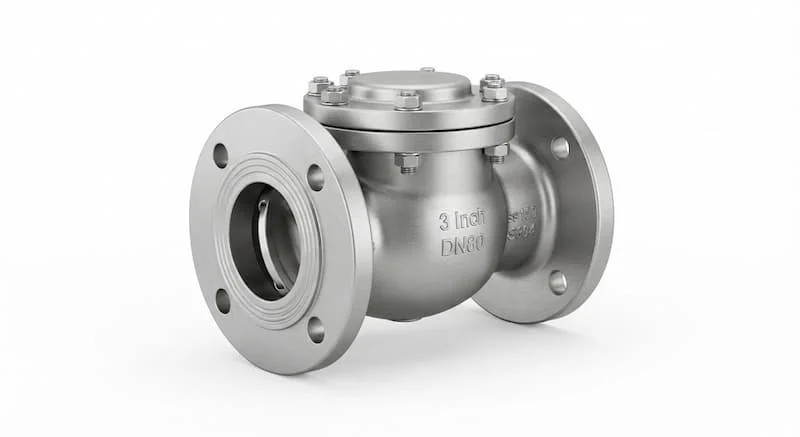

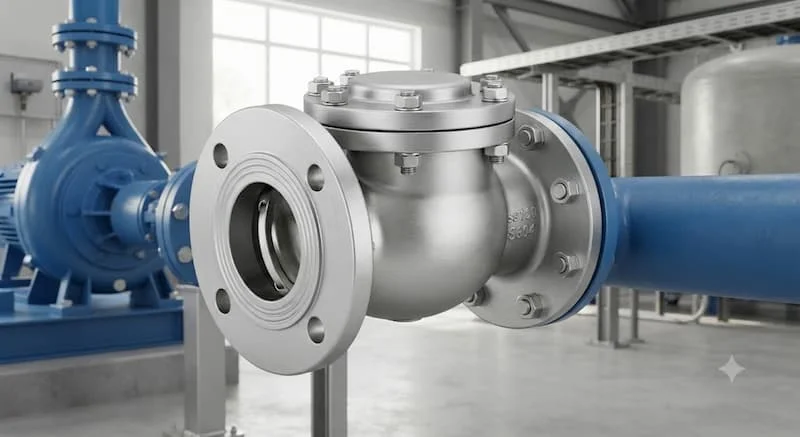

Check Valve 3 Inch là gì?

Check Valve 3 Inch là thiết bị cơ khí cho phép lưu chất chỉ chảy theo một hướng nhất định và tự động đóng lại khi dòng chảy đảo chiều. Thiết bị này tương đương với kích thước DN80 (đường kính danh nghĩa) hoặc 1.5 inch tùy theo quy chuẩn quy đổi ống phụ trợ.

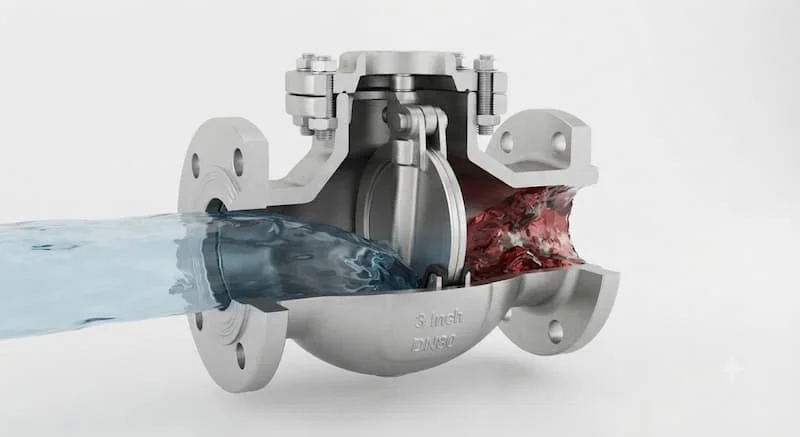

Kết cấu cơ học của dòng van này bao gồm thân van chịu lực đúc từ các mác kim loại cứng, bên trong chứa đĩa van đóng vai trò làm lá chắn chặn dòng. Trục van cố định tâm chuyển động cơ học và có thể tích hợp thêm lò xo hồi vị nhằm tăng tốc độ đóng sập của đĩa van. Vòng gioăng làm kín bằng cao su mềm hoặc Teflon được bố trí xung quanh bệ đỡ nhằm ngăn ngừa tuyệt đối hiện tượng rò rỉ chất lưu khi van đóng hoàn toàn. Cơ chế tự vận hành dựa trên động năng chất lưu giúp hệ thống cách ly dòng ngược một cách tự động mà không cần nguồn năng lượng điện hay khí nén kích hoạt từ bên ngoài.

Thông số kỹ thuật của van một chiều 3 Inch

Việc bóc tách bản vẽ kỹ thuật đòi hỏi kỹ sư phải đối chiếu chính xác các thông số định mức của van để đảm bảo tính đồng bộ:

• Kích thước định danh: Mã kích cỡ van một chiều 3 tương đương với đường kính danh nghĩa DN80, phù hợp lắp đặt cho ống có đường kính ngoài khoảng 90mm.

• Kiểu kết nối cơ học: Tùy thuộc không gian và áp lực, van được chia thành các kiểu nối ren cơ bản, nối mặt bích chịu lực, dạng kẹp Wafer siêu mỏng hoặc dạng Lug có tai xỏ bulông cố định.

• Áp lực làm việc tĩnh: Các ngưỡng áp lực tiêu chuẩn bao gồm PN10, PN16 cho hệ thống thông dụng và PN25, PN40 dành cho các môi trường cao áp của nhà xưởng.

• Nhiệt độ và vật liệu: Thân van chế tạo từ gang đúc, inox 304, inox 316, đồng thau hoặc thép áp lực, kết hợp tiêu chuẩn mặt bích quốc tế như JIS, ANSI, DIN, BS để đồng bộ với tâm lỗ bulông trên đường ống hiện trạng.

Các loại van một chiều 3 Inch phổ biến

Mỗi phương thức chuyển động của đĩa van tạo nên một dòng sản phẩm với các ưu nhược điểm kỹ thuật riêng biệt:

Van một chiều lá lật sở hữu cấu tạo đĩa van treo trên bản lề, chuyển động lật góc tự do. Ưu điểm lớn nhất là tổn thất áp suất rất thấp, cho phép lưu lượng đi qua tối đa lòng van. Tuy nhiên, nhược điểm là tốc độ đóng sập phụ thuộc vào trọng lực nên khá chậm, dễ tạo búa nước lớn khi dòng dội ngược mạnh, do đó chỉ nên ứng dụng cho hệ thống nước sạch chảy liên tục ở ống ngang.

Van một chiều lò xo sử dụng trục dẫn hướng nối liền đĩa van và lò xo ép hồi vị. Điểm mạnh vượt trội là khả năng chống búa nước xuất sắc nhờ tốc độ đóng bít bệ van gần như tức thì khi ngắt bơm, đồng thời lắp đặt linh hoạt ở mọi tư thế ống đứng hoặc ống ngang. Nhược điểm là tạo ra độ sụt áp cao hơn do dòng chảy phải tiêu tốn năng lượng để thắng lực cản lò xo.

Van cối có cấu tạo đĩa van trượt tịnh tiến dọc trục thân, chịu được áp lực cao nhưng nhược điểm là kích thước nặng và dễ bị kẹt nếu lưu chất chứa cặn bẩn. Van một chiều bi sử dụng quả bóng bọc cao su chạy lên xuống, ưu điểm là hoàn toàn không bị kẹt rác, rất tối ưu cho hệ thống nước thải thô. Van hai cánh (cánh bướm) gồm hai nửa đĩa bán nguyệt, ưu điểm là trọng lượng siêu nhẹ, giảm tải trọng cơ học cho giá đỡ của hệ ống kích cỡ DN80.

So sánh các loại van một chiều 3 Inch

Bảng đối chiếu dưới đây cung cấp góc nhìn tổng quan cho việc lựa chọn cấu trúc cơ học của thiết bị:

Tại sao nên chọn đúng vật liệu?

Chất liệu cấu thành thân van quyết định giới hạn bền hóa lý của thiết bị trước sự tác động của môi chất vận hành:

Mác vật liệu gang đúc mạ sơn Epoxy là giải pháp kinh tế và phổ thông nhất, chuyên dùng cho các hệ thống nước sạch, nước cứu hỏa thông thường ở nhiệt độ phòng. Vật liệu đồng thau nhỏ gọn thích hợp cho các nhánh ống phụ trợ dân dụng có áp lực thấp. Khi hệ thống vận hành môi chất là hóa chất, dung môi hữu cơ hoặc axit loãng, việc ứng dụng inox 304 là bắt buộc để ngăn chặn sự ăn mòn oxy hóa. Đối với các môi trường axit đậm đặc hơn hoặc yêu cầu tiêu chuẩn vi sinh nghiêm ngặt của nhà máy thực phẩm, mác inox 316 là sự lựa chọn tối ưu tuyệt đối. Thép đúc chuyên dùng cho hệ hơi nóng quá nhiệt có áp suất đỉnh lớn, trong khi nhựa PVC lại phát huy giá trị trong các đường ống dẫn nước biển hoặc hệ thống xử lý hóa chất ăn mòn bề mặt kim loại.

Cách chọn van một chiều 3 Inch phù hợp

Để thiết bị phát huy tối đa công năng bảo vệ, người vận hành cần rà soát qua các tiêu chí cốt lõi:

Đầu tiên là bản chất hóa lý của lưu chất để chọn mác kim loại tương thích, tránh hiện tượng thủng thân van do ăn mòn. Tiếp theo là dải nhiệt độ đỉnh và áp suất làm việc thực tế của cụm bơm để chọn mức PN tương ứng. Người thiết kế cần tính toán lưu lượng dòng chảy để đảm bảo vận tốc môi chất đủ sức đẩy mở hoàn toàn đĩa van, tránh hiện tượng đĩa van đóng hờ gây rung lắc. Kiểu kết nối và không gian lắp đặt thực tế sẽ quyết định nên chọn dòng mặt bích dày dặn hay dòng Wafer mỏng nhẹ. Cuối cùng, hướng lắp đặt ống chạy dọc hay chạy ngang cùng mức độ uy tín của thương hiệu sản xuất là những yếu tố không thể bỏ qua để đảm bảo hệ thống vận hành bền bỉ.

Check Valve 3 Inch được sử dụng ở đâu?

Sở hữu đường kính lòng van DN80 trung bình lớn, dòng thiết bị này hiện diện dày đặc tại các dự án hạ tầng:

• Trạm bơm cấp nước sạch đô thị và mạng lưới phân phối nước của các tòa nhà cao tầng.

• Đầu ra của cụm bơm tăng áp trong hệ thống phòng cháy chữa cháy công nghiệp.

• Vòng tuần hoàn giải nhiệt của hệ thống điều hòa không khí trung tâm HVAC.

• Đường ống dẫn nguyên liệu lỏng tại các nhà máy chế biến thực phẩm, sữa và nước giải khát.

• Hệ thống xử lý nước thải công nghiệp, trạm bơm nước thô của các công trình thủy lợi.

• Đường dẫn dung môi trong nhà máy hóa chất và các đường ống phụ trợ ngành dầu khí.

Những sai lầm thường gặp khi lắp đặt

Sự chủ quan trong khâu thi công lắp đặt có thể vô hiệu hóa hoàn toàn công năng của thiết bị chặn dòng ngược:

Sai lầm phổ biến nhất là lỗi lắp ngược chiều hướng dòng chảy, bỏ qua dấu mũi tên dập nổi trên thân van khiến hệ thống hoàn toàn bị chặn đứng lưu thông. Việc lựa chọn sai mác vật liệu chịu ăn mòn hoặc chọn sai định mức áp lực PN khiến thân van bị nứt vỡ khi xuất hiện xung lực dội ngược. Nhiều đội thợ bỏ qua bước vệ sinh lòng ống chờ, để lại xỉ hàn và cát đá làm kẹt đĩa van, dẫn đến van không thể đóng khít. Việc không kiểm tra tư thế dòng chảy đối với van lá lật trên ống đứng chạy dọc hướng xuống sẽ làm van mất tác dụng hoàn toàn, cộng với việc thiếu kế hoạch bảo dưỡng định kỳ khiến gioăng đệm bị lão hóa gây rò rỉ chất lưu.

Hướng dẫn lắp đặt Check Valve 3 Inch

Quy trình gá lắp cơ khí dòng van DN80 cần tuân thủ nghiêm ngặt các bước kỹ thuật tiêu chuẩn sau:

Bước 1: Khảo sát thiết bị và làm sạch ống

Tiến hành kiểm tra ngoại quan đĩa van, dùng tay thử đẩy xem trục van có chuyển động mượt mà không. Dùng thiết bị chuyên dụng thổi sạch hoàn toàn bụi bẩn, mạt sắt bám trong lòng đường ống chờ trước khi đưa van vào vị trí.

Bước 2: Định vị hướng và siết cố định

Quan sát ký hiệu mũi tên hướng dòng chảy trên thân van để đặt đúng chiều thuận. Đặt van đồng tâm tuyệt đối với hai mặt bích đường ống chèn kèm gioăng cao su làm kín ở giữa. Tiến hành đút bulông và siết lực đều tay theo nguyên tắc đối xứng hình sao để lực ép phân bổ cân bằng, tránh hiện tượng vênh bích gây rỉ nước.

Bước 3: Kiểm tra áp lực và nghiệm thu

Mở van chặn đầu nguồn, kích hoạt cụm bơm tăng áp dần để thực hiện bài kiểm tra test áp toàn hệ thống. Quan sát kỹ bề mặt các mối nối để xác nhận không có hiện tượng rò rỉ lưu chất, sau đó thử nghiệm ngắt bơm đột ngột nhiều lần nhằm hiệu chuẩn độ nhạy cơ học của đĩa van.

Checklist trước khi mua

Để quy trình duyệt mua vật tư diễn ra chính xác, hãy rà soát kỹ danh mục các tiêu chí sau:

• Xác định chính xác kích thước lòng van đạt tiêu chuẩn DN80 cho ống 3 inch.

• Lựa chọn mác vật liệu tương thích tốt với đặc tính hóa học của lưu chất.

• Chọn đúng tiêu chuẩn gia công mặt bích trùng khớp với bích chờ trên công trường.

• Tra cứu áp suất đỉnh của cụm bơm để chọn mức PN16 hoặc PN25 phù hợp.

• Xác định rõ tư thế không gian lắp đặt để chọn van lá lật hoặc van lò xo.

• Yêu cầu nhà cung cấp xuất trình đầy đủ bộ chứng chỉ chất lượng CO và CQ chính hãng.

Câu hỏi thường gặp

Thiết bị check valve 3 inch quy đổi ra đường kính định danh là DN bao nhiêu?

Trong các quy chuẩn quy đổi ống và phụ kiện công nghiệp hiện nay, kích cỡ van 3 inch tương đương hoàn toàn với thông số đường kính danh nghĩa DN80, phù hợp để kết nối với các đường ống có đường kính ngoài khoảng 90mm.

Dòng van một chiều DN80 này có ứng dụng cho môi trường nước nóng được không?

Hoàn toàn được nếu người sử dụng lựa chọn đúng cấu hình mác vật liệu thân van bằng inox hoặc đồng, kết hợp với các vòng gioăng làm kín chịu nhiệt chuyên dụng bằng chất liệu PTFE hoặc Viton chịu nhiệt cao trên 150 độ C. Không được dùng van thân gang gioăng cao su NBR thông thường cho hệ thống nước nóng quá nhiệt.

Nên ưu tiên lựa chọn van thân gang hay van thân inox cho hệ thống xử lý nước xưởng?

Việc này phụ thuộc hoàn toàn vào tính chất hóa học của nguồn nước. Nếu là hệ thống truyền tải nước sạch hoặc nước thô trung tính, van thân gang sơn phủ Epoxy là giải pháp tối ưu giúp tiết kiệm chi phí đầu tư. Ngược lại, nếu nước có chứa hóa chất, độ mặn cao hoặc là nước thải sau xử lý có tính axit, bạn bắt buộc phải dùng van thân inox để bảo vệ tuổi thọ thiết bị.

Thiết bị này có thể lắp đặt linh hoạt theo cả phương thẳng đứng và phương nằm ngang không?

Có thể lắp đặt theo cả hai phương nếu bạn chọn dòng van một chiều lò xo hoặc van một chiều cánh bướm, do các dòng này sử dụng lực đàn hồi cơ học để hồi vị đĩa van. Nếu sử dụng van một chiều lá lật, bạn chỉ được lắp trên đường ống nằm ngang hoặc ống đứng có hướng dòng chảy đi từ dưới lên trên, tuyệt đối không lắp trên ống đứng có dòng chảy đi từ trên xuống.

Mức giá thành của một bộ check valve 3 inch phụ thuộc vào những yếu tố nào?

Đơn giá thực tế của dòng van này biến động rất lớn dựa trên mác vật liệu chế tạo (gang, thép hay inox), kiểu kết nối cơ học (dạng Wafer kẹp gọn sẽ rẻ hơn dạng hai mặt bích dày), tiêu chuẩn sản xuất và độ uy tín thương hiệu của hãng phân phối.

Tổng kết

Việc hiểu rõ các thông số định mức kỹ thuật và phân loại cơ học của dòng check valve 3 inch là điều kiện bắt buộc giúp các nhà thầu cơ điện xây dựng nên một hệ thống truyền tải chất lỏng an toàn và bền bỉ. Đầu tư một thiết bị ngăn dòng ngược chuẩn thông số ngay từ giai đoạn ban đầu giúp đơn vị vận hành triệt tiêu nguy cơ búa nước, bảo vệ toàn vẹn các cụm máy bơm đắt tiền và cắt giảm tối đa chi phí dừng hoạt động nhà máy để sửa chữa sự cố đường ống đối với check valve 3.
