Hướng Dẫn Kỹ Thuật Toàn Diện Về Van Từ: Giải Pháp Tự Động Hóa Dòng Chảy

Trong kỷ nguyên công nghiệp hóa và tự động hóa quy trình, việc kiểm soát dòng lưu chất một cách cơ học bằng tay đã không còn đáp ứng được yêu cầu về tốc độ và độ chính xác. Sự ra đời của van từ (Solenoid Valve) đã tạo nên một bước ngoặt lớn, trở thành mắt xích cốt lõi trong các hệ thống điều khiển tự động. Thiết bị này cho phép đóng ngắt dòng chất lưu từ xa chỉ trong vài phần mười giây thông qua tín hiệu điện. Việc không hiểu rõ cấu trúc kỹ thuật và phân loại của sản phẩm dễ dẫn đến những sự cố chập cháy cuộn coil, rò rỉ môi chất hoặc làm gián đoạn toàn bộ dây chuyền sản xuất. Bài viết dưới đây từ chuyên gia sẽ phân tích sâu sắc từ nguyên lý vận hành đến các tiêu chí lựa chọn giúp tối ưu hóa hệ thống kỹ thuật của bạn.

Van từ là gì?

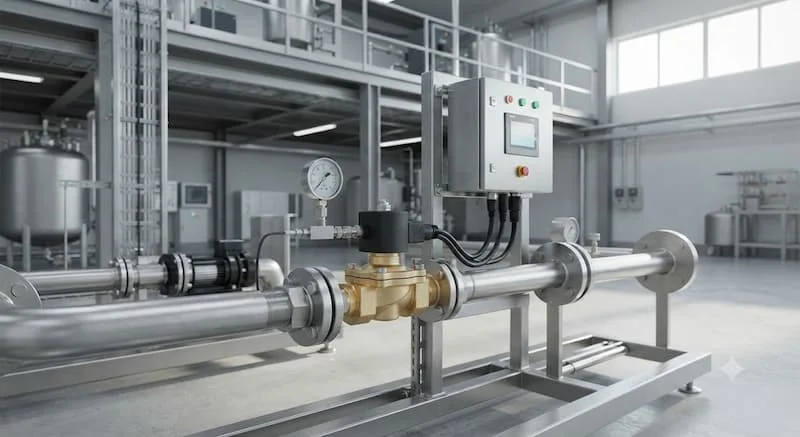

Van từ (Solenoid Valve) là thiết bị điều khiển dòng chảy của nước, khí, hơi hoặc dầu bằng lực điện từ. Khi cuộn coil được cấp điện, từ trường sinh ra sẽ làm dịch chuyển lõi van để đóng hoặc mở dòng lưu chất một cách tự động.

Thiết bị này đóng vai trò như một công tắc cơ - điện linh hoạt trên đường ống. Thay vì cần lực tác động vật lý từ con người, van sử dụng năng lượng điện để chuyển hóa thành động năng cơ học. Nhờ kết cấu đóng mở cực nhanh và khả năng tích hợp linh hoạt với các thiết bị ngoại vi, sản phẩm là giải pháp tối ưu hàng đầu để quản lý các chu trình phân phối, định lượng và cách ly dòng lưu chất trong cả dân dụng lẫn công nghiệp.

Cấu tạo và nguyên lý hoạt động của Solenoid Valve

Sự phối hợp cơ khí chính xác giữa các cấu kiện từ tính và cơ học giúp thiết bị đạt được hiệu suất đóng ngắt gần như tức thời:

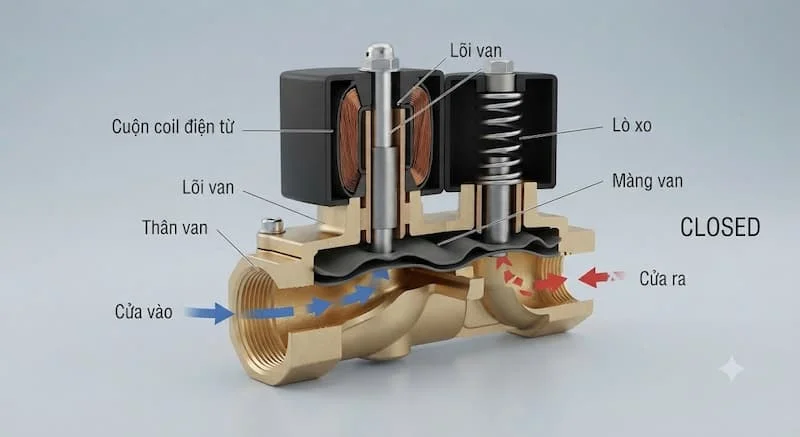

Cấu tạo

• Thân van: Phần khung chịu lực đúc bằng đồng, inox hoặc nhựa, có các cửa để lưu chất đi vào và đi ra.

• Cuộn coil điện từ: Lõi dây đồng quấn quanh một trụ rỗng, có nhiệm vụ sinh ra từ trường mạnh khi có dòng điện chạy qua.

• Lõi van (Plunger): Thanh kim loại có từ tính nằm trong lòng cuộn coil, di chuyển lên xuống để điều khiển đóng mở.

• Lò xo hồi: Giúp đẩy lõi van quay trở lại vị trí ban đầu ngay khi ngắt nguồn điện.

• Màng van hoặc piston: Bộ phận trực tiếp bít kín bệ van hoặc mở ra để dòng lưu chất lưu thông.

• Gioăng làm kín: Đệm mềm chịu lò, ngăn chặn tuyệt đối tình trạng rò rỉ môi chất.

• Đầu kết nối: Kiểu nối ren hoặc mặt bích để lắp vào hệ thống đường ống chờ hiện trạng.

Nguyên lý hoạt động

Đối với dòng van thường đóng (Normally Closed - NC), ở trạng thái không có điện, lò xo hồi sẽ liên tục ép chặt lõi van và màng van xuống bệ đỡ, chặn đứng dòng chảy. Khi ta cấp điện vào cuộn coil, lực điện từ được sinh ra sẽ ngay lập tức hút lõi van chuyển động tịnh tiến đi lên, thắng lực cản của lò xo và nhấc màng van ra khỏi bệ đỡ, cho phép dòng lưu chất đi qua. Khi ngắt điện, từ trường biến mất hoàn toàn, lò xo lập tức bung ra đẩy lõi van về vị trí cũ, khóa kín dòng chảy. Đối với dòng van thường mở (Normally Open - NO), chu trình hoạt động sẽ diễn ra hoàn toàn ngược lại.

Lý do cuộn coil có thể dịch chuyển lõi van một cách mạnh mẽ là nhờ hiện tượng cảm ứng điện từ tạo ra một nam quạt điện có lực hút tuyến tính cực lớn. Do khoảng cách di chuyển của lõi van (hành trình van) rất ngắn, thường chỉ vài milimet, nên Solenoid Valve có tốc độ phản hồi đóng mở siêu nhanh, gần như tức thì ngay khi có xung điện. Tuy nhiên, để lực từ trường sinh ra đạt mức chuẩn kỹ thuật giúp thắng được áp suất tĩnh của dòng chảy, người sử dụng bắt buộc phải cấp đúng điện áp định mức của cuộn coil. Nếu cấp sai điện áp, coil sẽ không đủ lực hút hoặc bị quá dòng dẫn đến cháy nổ cuộn dây ngay lập tức.

Các loại Solenoid Valve phổ biến

Để đáp ứng các bài toán công nghệ khác nhau, nhà sản xuất phân chia thiết bị thành các dòng sản phẩm đặc thù:

Theo trạng thái hoạt động

• Solenoid Valve thường đóng (NC): Trạng thái mặc định khi mất điện là đóng. Đây là dòng van quốc dân, chiếm đến 90% lượng sử dụng thực tế vì tính an toàn, chỉ mở khi cần thiết, hạn chế thất thoát môi chất khi gặp sự cố mất điện lưới.

• Solenoid Valve thường mở (NO): Trạng thái mặc định khi không có điện là mở, chỉ đóng lại khi cấp điện. Dòng này chuyên dùng cho các hệ thống xả tràn, hệ thống làm mát khẩn cấp hoặc các vị trí yêu cầu lưu thông liên tục.

Theo số cửa và sơ đồ chuyển hướng

• Solenoid Valve 2/2: Gồm 2 cửa (1 vào, 1 ra) và 2 vị trí đóng/mở, chuyên dùng đóng ngắt dòng chảy thông thường.

• Solenoid Valve 3/2, 5/2, 5/3: Các dòng van nhiều cửa nhiều vị trí, chuyên dùng để điều hướng dòng khí nén điều khiển các xy lanh truyền động lực hoặc bộ truyền động khí nén của các loại van công nghiệp lớn.

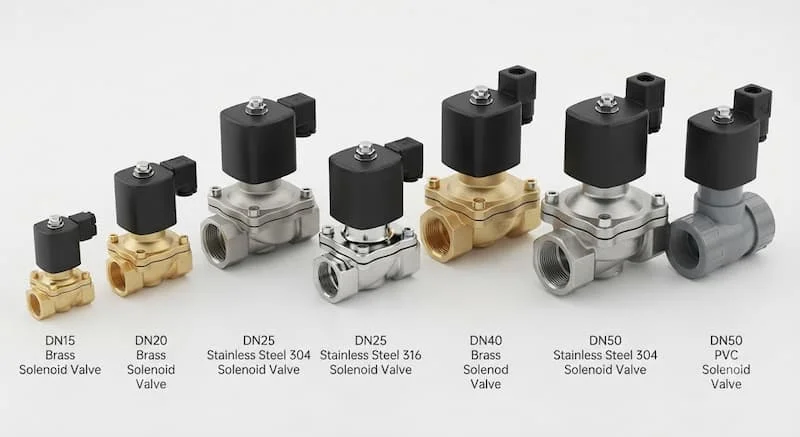

Theo vật liệu và môi chất vận hành

• Thân đồng: Giá thành rẻ, chịu nhiệt khá tốt, dùng phổ biến cho hệ thống nước sạch, khí nén thông thường.

• Thân inox (304/316): Kháng ăn mòn xuất sắc, độ bền cơ học cao, chuyên dùng cho hơi nóng nhiệt độ cao, hóa chất độc hại, axit hoặc dây chuyền thực phẩm vi sinh nhạy cảm.

• Thân nhựa PVC: Kháng hóa chất tuyệt đối, chuyên dùng cho hệ thống xử lý nước thải, tưới tiêu nông nghiệp hoặc hóa chất đậm đặc ở áp lực thấp.

Thông số kỹ thuật cần quan tâm

Trước khi mua sắm vật tư, kỹ sư cần bóc tách chi tiết bảng thông số kỹ thuật để đảm bảo tính tương thích:

• Kích thước DN: Đường kính danh nghĩa của cổng van (ví dụ DN15, DN20, DN50) quyết định lưu lượng đỉnh đi qua ống.

• Điện áp nguồn (Voltage): Phải chọn chính xác dải điện áp điều khiển gồm 12V, 24VDC (an toàn cao), 24VAC, 110VAC hoặc 220VAC (điện lưới thông dụng).

• Áp suất làm việc (Operating Pressure): Dải áp suất từ mức tối thiểu đến mức tối đa mà van có thể đóng mở bình thường (nhiều dòng van gián tiếp yêu cầu áp suất đầu vào tối thiểu đạt 0.5 bar mới có thể mở màng van).

• Vật liệu gioăng làm kín: Quyết định giới hạn bền của van. Gioăng NBR dùng cho nước và dầu dưới 80°C; gioăng EPDM chịu nước nóng đến 120°C; gioăng Viton chịu hóa chất tốt; gioăng PTFE (Teflon) chịu hơi nóng quá nhiệt lên đến 180°C.

• Chuẩn cách điện IP của cuộn coil: Tiêu chuẩn IP65 hoặc IP67 giúp bảo vệ cuộn dây khỏi bụi bẩn và tia nước bắn từ bên ngoài môi trường xưởng.

So sánh các loại Solenoid Valve

Việc đặt các dòng thiết bị lên bàn cân giúp bạn có cái nhìn trực quan nhất để tối ưu chi phí đầu tư:

Vì sao nên chọn đúng Solenoid Valve?

Việc đầu tư thời gian để phân tích và lựa chọn chính xác biến thể van mang lại những giá trị thực tế lâu dài cho hạ tầng kỹ thuật. Chọn đúng model giúp đảm bảo lưu lượng môi chất qua van đạt đỉnh mà không gây sụt áp, giảm thiểu tối đa hiện tượng tiêu hao điện năng vô ích do cuộn coil bị ngâm điện quá tải. Một bộ van chuẩn thông số kỹ thuật sẽ hoạt động đóng mở vô cùng ổn định, hạn chế triệt để nguy cơ rò rỉ chất lưu độc hại ra môi trường, từ đó kéo dài tuổi thọ vận hành cho toàn bộ mạng lưới đường ống phụ trợ và cắt giảm chi phí bảo trì hệ thống định kỳ.

Van từ được sử dụng trong những lĩnh vực nào?

Sở hữu tốc độ phản hồi tính bằng mili giây, thiết bị này là cấu kiện không thể thiếu trong nhiều ngành công nghiệp:

• Hệ thống cấp nước tự động, trạm xử lý nước sạch dân dụng và nước thải công nghiệp.

• Quản lý đường ống cấp khí nén của các cụm máy nén khí, dây chuyền lắp ráp cơ khí tự động.

• Hệ thống phòng cháy chữa cháy (PCCC), kích hoạt xả tràn cứu hỏa khẩn cấp.

• Hệ thống điều hòa không khí trung tâm HVAC, điều tiết môi chất lạnh trong chiller.

• Các thiết bị gia dụng như máy lọc nước RO gia đình, máy giặt công nghiệp.

• Kiểm soát môi chất vi sinh trong nhà máy chế biến thực phẩm, sữa, dược phẩm và hóa chất độc hại.

• Hệ thống tưới tiêu thông minh nông nghiệp công nghệ cao kết hợp cảm biến độ ẩm tự động.

Khi nào nên sử dụng van từ?

Bạn nên chủ động tích hợp thiết bị đóng mở điện từ này vào đường ống trong các kịch bản công nghệ sau:

• Hệ thống yêu cầu tự động hóa hoàn toàn quy trình đóng ngắt dòng chảy mà không cần con người can thiệp thủ công.

• Các vị trí lắp đặt van nằm ở trên cao, không gian hẹp hoặc môi trường độc hại đòi hỏi phải đóng mở từ xa.

• Hệ thống điều khiển trung tâm sử dụng tủ điều khiển PLC, bộ hẹn giờ (Timer) hoặc kết nối trực tiếp với mạng lưới IoT.

• Quy trình công nghệ yêu cầu ngắt dòng chảy lập tức dựa trên tín hiệu phản hồi từ các cảm biến áp suất, cảm biến nhiệt độ hoặc cảm biến dòng chảy.

Những sai lầm thường gặp khi chọn mua và sử dụng

Rất nhiều sự cố cháy nổ vật tư phòng bơm xuất phát từ những sai sót chủ quan trong khâu lựa chọn và gá lắp:

• Chọn sai điện áp điều khiển: Cấp nguồn điện lưới 220V vào cuộn coil định mức 24V gây tiếng nổ lớn và cháy rụi cuộn dây ngay tức thì.

• Chọn sai vật liệu gioăng màng van: Sử dụng màng cao su NBR thông thường cho đường ống dẫn hơi nước nóng quá nhiệt khiến màng van bị chảy nhão và rách nát sau vài giờ hoạt động.

• Lắp ngược chiều dòng chảy: Lắp đặt van ngược hướng mũi tên định hướng dập nổi trên thân van làm cho áp lực chất lưu liên tục đẩy ngược màng van lên, khiến van không thể đóng kín khít.

• Bỏ qua bộ lọc rác phía trước van: Các hạt cát thô, mạt sắt bám vào lỗ màng van gián tiếp khiến lõi van bị kẹt cơ học, dẫn đến hiện tượng van liên tục rò rỉ chất lưu.

Checklist lựa chọn van từ chuẩn kỹ thuật

Để quy trình duyệt mua vật tư diễn ra trơn tru, hãy kiểm tra kỹ danh mục tiêu chí kỹ thuật dưới đây:

• Xác định rõ loại môi chất là nước, khí nén, hóa chất ăn mòn hay hơi nóng.

• Kiểm tra chính xác nguồn điện áp điều khiển tại tủ điện (12V, 24VDC hay 220VAC).

• Xác định đường kính danh nghĩa DN và kiểu kết nối ren bích của ống chờ.

• Lựa chọn vật liệu thân van tương thích (Đồng, Inox 304/316 hay Nhựa PVC).

• Chọn chất liệu gioăng đệm làm kín phù hợp với nhiệt độ hoạt động của dòng lưu chất.

• Kiểm tra dải áp suất vận hành thực tế (áp suất tối thiểu và áp suất đỉnh).

• Ưu tiên lựa chọn các thương hiệu uy tín, có đầy đủ giấy tờ chứng nhận CO-CQ minh bạch.

Hướng dẫn lắp đặt van từ đúng quy trình

Việc lắp đặt đúng quy trình kỹ thuật giúp thiết bị vận hành êm ái, không bị hiện tượng rơ le điện kêu e e và đạt độ bít kín khít tuyệt đối:

Bước 1: Chuẩn bị an toàn và vệ sinh ống

Ngắt toàn bộ nguồn điện điều khiển có liên quan đến khu vực thi công. Sử dụng vòi xịt áp lực cao quét sạch hoàn toàn các hạt mạt sắt, xỉ hàn bám dính trong lòng đường ống chờ. Bắt buộc lắp thêm một bộ lọc chữ Y (Y-strainer) ngay phía trước đầu vào của van.

Bước 2: Gá lắp cơ khí vào đường ống

Quan sát hướng mũi tên dập nổi hướng dòng chảy trên thân van. Tiến hành quấn băng cao su non đều quanh ren ống rồi vặn van vào chặt tay. Khuyến cáo lắp van theo phương ngang, cuộn coil điện từ hướng thẳng đứng lên trên để lò xo hồi vị hoạt động chuẩn xác nhất, tránh hiện tượng kẹt trục cơ học.

Bước 3: Đấu nối nguồn điện và nghiệm thu

Tiến hành đấu dây điện vào hộp kết nối của cuộn coil theo đúng sơ đồ điện áp định mức. Mở dòng lưu chất để kiểm tra xem có hiện tượng rò rỉ tại các bước ren hay không. Sau đó, tiến hành cấp điện thử nghiệm đóng ngắt liên tục nhiều lần để hiệu chuẩn độ nhạy của thiết bị.

Câu hỏi thường gặp

Van từ thường đóng và van từ thường mở khác biệt nhau cốt lõi ở điểm nào?

Điểm khác biệt nằm ở trạng thái khi chưa cấp điện. Van thường đóng (NC) luôn khóa dòng lưu chất và chỉ mở ra khi có dòng điện kích hoạt vào coil. Ngược lại, van thường mở (NO) luôn để dòng chảy lưu thông tự do và sẽ đóng sập lại chặn dòng khi ta cấp điện vào cuộn dây.

Tôi có thể sử dụng van từ chất liệu thân đồng cho hệ thống hơi nóng lò hơi không?

Thân đồng có thể chịu nhiệt được tốt, tuy nhiên điều quan trọng quyết định là vật liệu màng gioăng bên trong. Bạn không được dùng van đồng gioăng NBR thông thường cho hơi nóng. Bạn phải chọn dòng van chuyên dụng cho hơi nóng (Steam Valve) có tích hợp gioăng đệm làm kín bằng chất liệu PTFE hoặc Viton chịu nhiệt cao trên 150°C.

Hiện tượng cuộn coil điện từ phát nhiệt nóng khi ngâm điện lâu có nguy hiểm không?

Khi cuộn coil hoạt động và ngâm điện liên tục để giữ trạng thái van, việc phát nhiệt sinh nhiệt lượng làm vỏ coil nóng lên (khoảng 60°C - 70°C) là hiện tượng sinh lý điện từ hoàn toàn bình thường. Tuy nhiên, nếu cuộn dây nóng quá mức, bốc mùi khét thì đó là dấu hiệu của việc cấp sai điện áp hoặc van bị kẹt cơ học khiến coil bị quá dòng dòng ngâm.

Bao lâu thì đơn vị nhà máy nên tiến hành tháo van ra để bảo trì một lần?

Tần suất bảo trì lý tưởng cho các hệ thống công nghiệp là từ 6 đến 12 tháng một lần. Công tác bảo trì bao gồm việc tháo phần thớt van để vệ sinh sạch màng van, loại bỏ cặn bẩn bám trong hốc lõi từ và kiểm tra độ đàn hồi của lò xo hồi vị.

Tổng kết

Việc thấu hiểu tường tận cấu trúc cơ học, nguyên lý dòng từ trường và các thông số định mức của van từ là chìa khóa vàng giúp các kỹ sư cơ điện tối ưu hóa bài toán kinh tế vật tư và nâng cao dải an toàn cho toàn bộ dự án. Đầu tư một thiết bị đóng ngắt tự động chuẩn kỹ thuật ngay từ đầu sẽ giúp doanh nghiệp vận hành dây chuyền sản xuất một cách mượt mà, loại bỏ hoàn toàn các rủi ro chập cháy hay thất thoát lưu chất quý giá đối với van từ.
