Giải Pháp Tối Ưu Áp Suất Đường Ống Với Van Gió Xả Áp Tiêu Chuẩn

Trong kết cấu cơ điện tòa nhà và các hạ tầng công nghiệp, việc kiểm soát áp suất khí động học luôn là bài toán hóc búa đối với các kỹ sư cơ điện. Sự gia tăng áp suất đột ngột trong đường ống do quạt tăng áp hoạt động quá công suất hoặc do lưu lượng khí thay đổi bất thường có thể làm móp méo, nứt vỡ hệ thống tôn ống gió. Để giải quyết triệt để nguy cơ này, việc tích hợp van gió xả áp (Pressure Relief Damper) được xem là giải pháp bắt buộc. Thiết bị đóng vai trò như một van an toàn thông minh, tự động giải phóng lượng khí dư thừa để duy trì trạng thái cân bằng thủy lực cho toàn bộ hệ thống. Bài viết dưới đây sẽ phân tích chuyên sâu từ kết cấu kỹ thuật, phân loại đến kinh nghiệm lựa chọn thiết bị phù hợp từ chuyên gia ngành HVAC.

Van gió xả áp là gì?

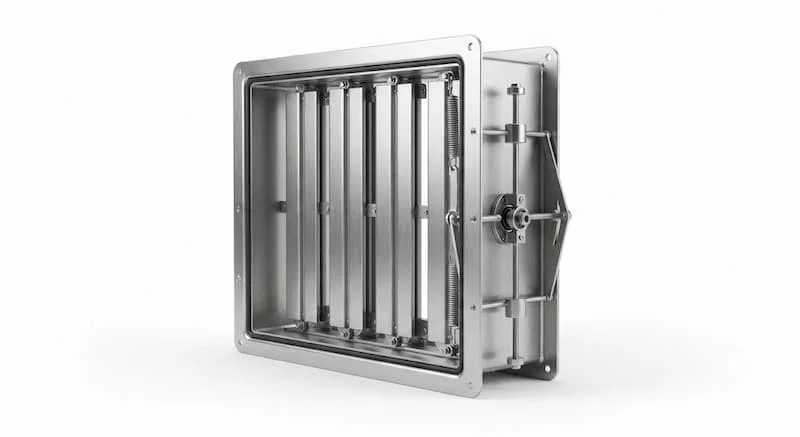

Pressure Relief Damper là thiết bị cơ khí tự động loại bỏ lượng không khí thừa hoặc khí tích tụ có áp suất cao trong hệ thống đường ống gió. Thiết bị hoạt động dựa trên nguyên lý chênh lệch áp suất giữa bên trong đường ống và môi trường bên ngoài để bảo vệ hệ thống HVAC luôn an toàn.

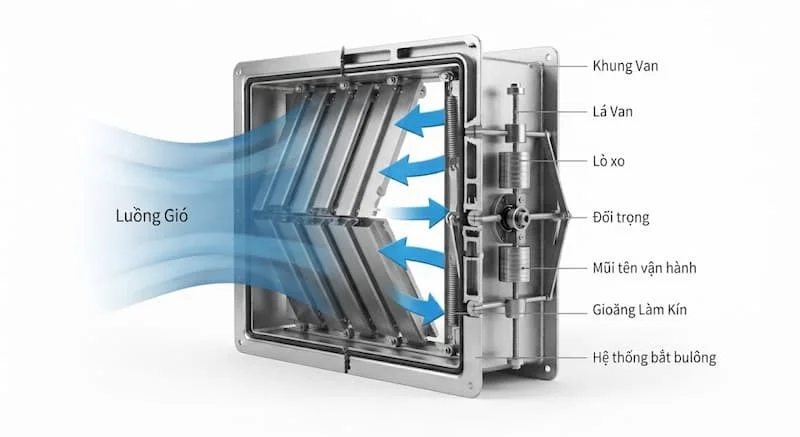

Chu trình vận hành của thiết bị hoàn toàn tự động dựa trên kết cấu cơ học cơ bản. Cấu tạo của van bao gồm phần khung vỏ chịu lực bọc ngoài, bên trong là các lá van chuyển động lật góc linh hoạt. Hệ thống có thể tích hợp thêm lò xo đàn hồi hoặc đối trọng cơ học để hiệu chuẩn ngưỡng áp suất kích hoạt. Xung quanh viền lá van được bố trí gioăng làm kín nhằm ngăn chặn hiện tượng rò rỉ khí khi hệ thống chạy ở trạng thái áp suất cân bằng tĩnh. Ở các phiên bản cao cấp, van được trang bị bộ truyền động motor để kết nối điều khiển tự động từ trung tâm.

Thông số kỹ thuật của Pressure Relief Damper

Việc bóc tách bản vẽ kỹ thuật đòi hỏi người thiết kế phải nắm rõ các thông số định mức sau để đảm bảo tính đồng bộ:

• Kích thước hình học: Sản phẩm có các kích thước phổ biến theo tiêu chuẩn đường ống gió vuông hoặc tròn, đồng thời nhà máy có thể gia công cơ khí theo kích thước yêu cầu của từng công trình cụ thể.

• Vật liệu chế tạo vỏ và cánh: Thép mạ kẽm cho hệ thông gió thông thường, inox 304 và inox 316 cho môi trường chống ăn mòn cao, hoặc nhôm định hình để giảm tải trọng cơ học cho giá đỡ ống.

• Áp suất kích hoạt và dải nhiệt độ: Giới hạn áp suất hoạt động và nhiệt độ làm việc đỉnh của dòng khí, kết hợp kiểu vận hành tự động cơ học hoặc điều khiển điện. Tất cả phải đáp ứng tiêu chuẩn sản xuất khắt khe và các quy định về tiêu chuẩn PCCC hiện hành.

Các loại Pressure Relief Damper phổ biến

Tùy thuộc vào phương thức kiểm soát góc mở của lá van, thiết bị được chia thành các chủng loại phổ biến sau:

Pressure Relief Damper tự động sử dụng lò xo đàn hồi để giữ lá van luôn ở trạng thái đóng. Ưu điểm của dòng này là kết cấu tinh gọn, tự vận hành hoàn toàn và giá thành rẻ, nhưng nhược điểm là khó căn chỉnh chính xác dải áp suất mở van nếu áp lực dòng khí biến động liên tục trong không gian hẹp.

Pressure Relief Damper đối trọng hoạt động theo nguyên lý đòn bẩy cơ học với một quả cân đối trọng gắn trên trục cánh van. Điểm mạnh vượt trội là kỹ sư có thể dễ dàng thay đổi vị trí quả cân để cài đặt chính xác áp suất mở theo mong muốn, cấu tạo cơ khí rất bền bỉ, thích hợp cho các môi trường có độ ẩm cao.

Pressure Relief Damper điều khiển motor sử dụng động cơ điện (Actuator) kết hợp cảm biến đo chênh áp để đóng mở cánh van. Đặc điểm nổi bật là khả năng điều khiển tự động cực kỳ chính xác thông qua hệ thống quản lý tòa nhà BMS, cho phép giám sát trạng thái từ xa, thường ứng dụng trong các phòng sạch hoặc hệ thống hút khói khẩn cấp cao cấp.

So sánh Pressure Relief Damper với các loại van gió khác

Để phân biệt rõ công năng công nghệ, bảng đối chiếu dưới đây sẽ làm rõ sự khác biệt giữa các dòng van gió thông dụng:

Tại sao cần lắp Pressure Relief Damper?

Việc tích hợp thiết bị xả áp trên đường ống mang lại những giá trị vận hành thực tế vô cùng lớn cho hệ thống HVAC. Thiết bị giúp duy trì áp suất ổn định trong lòng ống, giảm thiểu tối đa nguy cơ móp méo hay rách hỏng đường ống tôn khi các cửa gió đột ngột bị đóng lại. Sự hiện diện của van giúp bảo vệ các cánh quạt hướng trục và động cơ quạt không bị quá tải do dòng khí bị nghẽn tĩnh áp, từ đó tăng tuổi thọ thiết bị một cách đáng kể. Đặc biệt, trong công tác cứu hộ, van đóng vai trò hỗ trợ đắc lực cho hệ thống PCCC bằng cách giữ cho áp lực tại hành lang và cầu thang thoát hiểm luôn ở mức an toàn cho con người di chuyển.

Cách lựa chọn Pressure Relief Damper phù hợp

Để thiết bị vận hành chuẩn xác, quy trình bóc tách vật tư cần dựa trên các tiêu chí kỹ thuật cốt lõi:

Trước hết, kỹ sư cần tính toán chính xác tổng lưu lượng gió và áp suất thiết kế cực đại của quạt để chọn dải lò xo hoặc đối trọng tương thích. Kích thước kết nối của van phải trùng khớp với kích thước đường ống gió tại điểm lắp đặt để tránh tạo ra các điểm thắt cổ chai gây sụt áp. Môi trường sử dụng và vị trí lắp đặt (trong nhà hay ngoài trời) sẽ quyết định việc nên chọn vật liệu thép mạ kẽm kinh tế hay chất liệu inox, nhôm chống rỉ sét. Cuối cùng, tùy thuộc vào yêu cầu công nghệ của hệ thống để chọn kiểu điều khiển cơ học tự động hay điều khiển bằng motor điện nhằm đáp ứng đồng bộ tiêu chuẩn công trình đề ra.

Van gió xả áp được sử dụng ở đâu?

Sở hữu khả năng phản hồi cơ học nhạy bén, dòng thiết bị này là cấu kiện bắt buộc trong nhiều kiến trúc hạ tầng hiện đại:

• Hệ thống tăng áp cầu thang thoát hiểm và hệ thống hút khói hành lang của chung cư cao tầng, trung tâm thương mại.

• Mạng lưới thông gió trung tâm HVAC của các nhà máy sản xuất, nhà xưởng công nghiệp quy mô lớn.

• Hệ thống kiểm soát áp suất phòng sạch trong các nhà máy sản xuất dược phẩm, linh kiện điện tử vi mạch.

• Phòng máy kỹ thuật, trạm đặt quạt công suất lớn, nơi áp suất khí dễ tăng cao đột biến trong thời gian ngắn.

Những sai lầm thường gặp khi sử dụng

Sự chủ quan trong khâu tính toán toán học và lắp đặt cơ khí dễ dẫn đến tình trạng thiết bị bị vô hiệu hóa công năng:

Sai lầm phổ biến nhất là lựa chọn sai kích thước van hoặc không tính toán kỹ áp suất thiết kế, dẫn đến việc cánh van không thể mở ra khi áp suất đã vượt ngưỡng nguy hiểm. Nhiều đội thợ tiến hành lắp sai chiều hoạt động của lá van so với hướng di chuyển của dòng khí, làm phản tác dụng của cơ chế tự động. Việc chọn sai vật liệu chế tạo tại các môi trường có độ ẩm cao khiến trục van nhanh chóng bị rỉ sét, bó kẹt cơ học. Ngoài ra, việc không tiến hành kiểm tra bảo trì định kỳ phao đòn bẩy hoặc lắp đặt không đồng bộ với hệ thống điều khiển trung tâm BMS sẽ khiến van mất khả năng phản hồi khi xảy ra sự cố khẩn cấp.

Hướng dẫn lắp đặt van gió xả áp

Quy trình lắp đặt cơ khí cần tuân thủ nghiêm ngặt các bước kỹ thuật sau để thiết bị vận hành êm ái:

Bước 1: Khảo sát vị trí và chuẩn bị thiết bị

Xác định chính xác vị trí cần lắp đặt trên đường ống gió, thông thường là đoạn ống nằm ngay sau cửa xả của quạt tăng áp. Tiến hành vệ sinh sạch sẽ các mạt tôn, bụi bẩn bám tại miệng ống nối để đảm bảo gioăng cao su bít kín.

Bước 2: Gá lắp cơ khí và căn chỉnh áp suất

Đặt thiết bị vào đúng vị trí bích kết nối, lưu ý quan sát kỹ chiều mũi tên định hướng dòng khí để lắp đúng chiều mở của lá van. Tiến hành siết đều các bulông cố định, sau đó thực hiện căn chỉnh lực căng của lò xo hoặc di chuyển quả cân đối trọng về đúng vạch áp suất kích hoạt theo tài liệu thiết kế.

Bước 3: Nghiệm thu vận hành thử hệ thống

Bật quạt tăng áp để chạy thử nghiệm hệ thống ở công suất tối đa, tiến hành đóng bớt các cửa gió đầu ra để tạo áp suất giả lập. Quan sát hành trình mở của lá van để xác nhận cửa xả khí hoạt động mượt mờ, kiểm tra độ kín khít xung quanh viền khung không để xảy ra hiện tượng lọt khí ra ngoài phòng máy.

Checklist trước khi mua

Hãy rà soát kỹ lưỡng danh mục các tiêu chí dưới đây trước khi phê duyệt đơn hàng vật tư cho dự án:

• Chọn đúng kích thước hình học phù hợp với mặt cắt đường ống gió hiện trạng.

• Xác định chính xác thông số lưu lượng gió tối đa cần giải phóng qua cửa van.

• Tra cứu áp suất kích hoạt mở cánh van tương thích với giới hạn bền của đường ống.

• Lựa chọn mác vật liệu tôn mạ kẽm, inox hay nhôm đáp ứng điều kiện môi trường xưởng.

• Lựa chọn kiểu điều khiển cơ học tự động bằng đối trọng hay điều khiển motor điện 24V/220V.

• Đảm bảo cấu hình thiết bị đáp ứng đầy đủ các tiêu chuẩn PCCC của cơ quan chức năng.

• Kiểm tra bộ chứng từ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ từ nhà cung cấp uy tín.

Câu hỏi thường gặp

Thiết bị van gió xả áp đóng vai trò gì trong hệ thống kỹ thuật tòa nhà?

Thiết bị được ứng dụng với mục đích chính là tự động xả bớt lượng áp suất khí dư thừa trong lòng đường ống gió, giúp bảo vệ toàn bộ hệ thống tôn ống gió không bị bục rách, móp méo và duy trì áp suất phòng luôn ở ngưỡng an toàn.

Việc lắp đặt thiết bị này có phải là quy định bắt buộc trong hệ thống PCCC không?

Đối với hệ thống tăng áp cầu thang thoát hiểm của các công trình nhà cao tầng, việc bố trí thiết bị xả áp là giải pháp kỹ thuật cực kỳ quan trọng và gần như bắt buộc theo các tiêu chuẩn thiết kế hiện hành, nhằm đảm bảo áp lực phòng đệm không quá lớn khiến người dân không thể đẩy cửa thoát hiểm khi có hỏa hoạn xảy ra.

Dòng van xả áp tự động cơ học và van chặn lửa có thể thay thế cho nhau được không?

Hoàn toàn không thể thay thế vì hai thiết bị này sở hữu chức năng công nghệ hoàn toàn độc lập. Van xả áp vận hành liên tục dựa trên sự thay đổi áp suất để cân bằng khí, trong khi van chặn lửa là thiết bị an toàn bị động, chỉ đóng sập lại nhờ cầu chì nhiệt khi có hỏa hoạn để ngăn chặn ngọn lửa và khói độc cháy lan sang các khoang tài sản khác.

Tần suất khuyến nghị để tiến hành công tác bảo trì thiết bị này là bao lâu?

Tần suất bảo trì lý tưởng được các chuyên gia khuyến nghị là từ 6 đến 12 tháng một lần. Kỹ thuật viên cần lau sạch bụi bẩn bám trên lá van, tra dầu bôi trơn vào các khớp trục bản lề và kiểm tra lực đàn hồi của lò xo để tránh hiện tượng cánh van bị kẹt cứng do oxy hóa môi trường.

Tổng kết

Việc am hiểu kết cấu cơ học và các tiêu chí lựa chọn dòng van gió xả áp là điều kiện tiên quyết giúp các nhà thầu cơ điện xây dựng nên một hệ thống thông gió an toàn, đạt chuẩn kỹ thuật. Đầu tư một thiết bị xả áp chuẩn thông số ngay từ giai đoạn ban đầu giúp doanh nghiệp bảo vệ toàn vẹn hệ thống đường ống, tiết kiệm điện năng cho hệ thống quạt trung tâm và loại bỏ hoàn toàn các rủi ro hư hỏng hạ tầng đắt tiền đối với van gió xả áp.
