Cẩm Nang Toàn Diện Về FDV Valve: Giải Pháp Kiểm Soát Dòng Chảy Hiệu Suất Cao

Trong thiết kế hạ tầng kỹ thuật và cơ điện công nghiệp, việc lựa chọn chính xác các dòng van điều tiết luôn là bài toán cốt lõi quyết định đến sự an toàn của toàn bộ hệ thống. Bên cạnh các dòng van truyền thống, khái niệm fdv valve đang ngày càng trở nên quen thuộc đối với các kỹ sư vận hành nhờ tính ứng dụng chuyên sâu của nó. Thiết bị này đóng vai trò như một mắt xích công nghệ, chịu trách nhiệm quản lý, đóng ngắt hoặc phân phối lưu chất một cách chính xác dưới các điều kiện áp lực thay đổi liên tục. Việc không thấu hiểu các thông số kỹ thuật của dòng van này dễ dẫn đến những sai lầm tai hại trong khâu lắp đặt, gây sụt giảm áp suất nghiêm trọng hoặc thậm chí làm tê liệt dây chuyền sản xuất. Bài viết dưới đây sẽ phân tích chi tiết từ lý thuyết nền tảng đến thực tế vận hành giúp bạn tối ưu hóa hệ thống một cách tốt nhất.

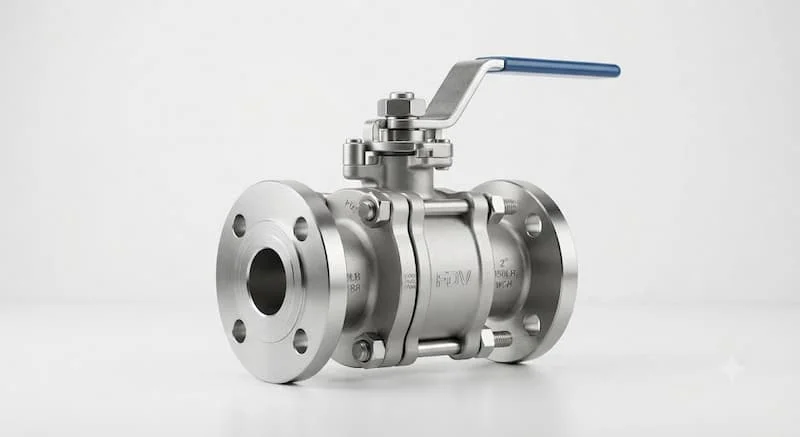

FDV Valve là gì?

FDV Valve là thuật ngữ hoặc mã ký hiệu dùng để chỉ một dòng van công nghiệp trong một số hệ thống hoặc theo quy ước của nhà sản xuất. Tùy từng hãng, FDV Valve có thể đại diện cho một loại van chuyên dụng với chức năng kiểm soát, đóng mở hoặc điều tiết lưu chất trong hệ thống đường ống.

Dòng sản phẩm này được thiết kế để giải quyết các bài toán vận hành phức tạp mà các loại van chặn thông thường không thể đáp ứng trọn vẹn. Bản chất của thiết bị hướng tới sự linh hoạt tối đa, cho phép người vận hành thay đổi lưu lượng chất lưu theo tỷ lệ phần trăm tuyến tính mà không gây ra hiện tượng rung lắc hay xâm thực lòng van. Độ bền vật liệu và thiết kế khí động học đặc trưng giúp thiết bị trở thành giải pháp hàng đầu trong việc duy trì sự ổn định của áp suất tĩnh và lưu lượng trong các mạng lưới đường ống công nghiệp dài.

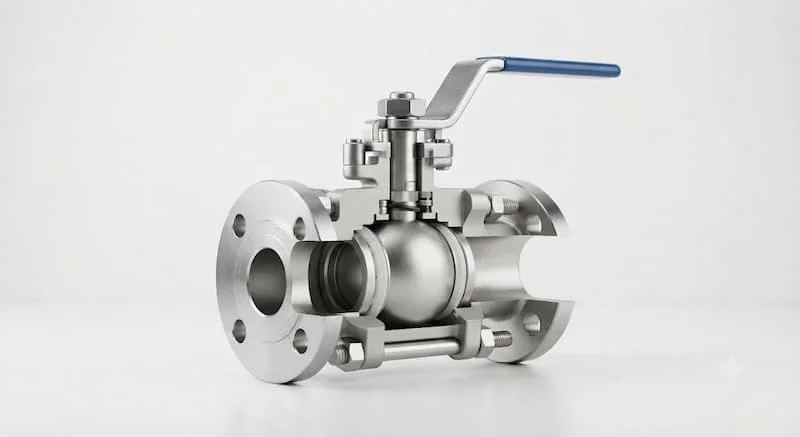

Cấu tạo và nguyên lý hoạt động của FDV Valve

Sự phối hợp nhịp nhàng giữa các cấu kiện cơ khí chính xác giúp dòng van này luôn đạt được hiệu suất vận hành tối ưu trong mọi chu kỳ làm việc:

Cấu tạo

• Thân van: Lớp vỏ chịu lực chính chịu tác động trực tiếp của áp suất hệ thống, được đúc dày dặn từ vật liệu kim loại cao cấp.

• Đĩa van: Bộ phận trực tiếp tiếp xúc và làm cản trở hoặc thông suốt dòng chảy, được gia công chính xác để khớp với bệ đỡ.

• Trục van: Trục cơ học truyền động lực từ bộ phận điều khiển xuống đĩa van để thực hiện chu trình.

• Gioăng làm kín: Đệm mềm chịu nhiệt và chịu mài mòn, đảm bảo không xảy ra hiện tượng rò rỉ khi van đóng hoàn toàn.

• Bộ truyền động: Cơ cấu giúp tự động hóa chu trình đóng mở bằng điện hoặc khí nén.

• Tay gạt hoặc tay quay: Bộ phận điều khiển thủ công bằng cơ học, dùng cho các vị trí dễ tiếp cận hoặc khi mất nguồn năng lượng độc lập.

Nguyên lý hoạt động

Khi người vận hành tác động lực vào tay quay hoặc kích hoạt bộ truyền động, trục van sẽ chuyển động tịnh tiến hoặc xoay góc để nhấc đĩa van ra khỏi bệ đỡ. Lưu chất nhờ đó có thể đi qua khoảng trống vừa được tạo ra. Bằng cách thay đổi biên độ nâng hạ hoặc góc xoay của đĩa van, thiết bị sẽ trực tiếp điều tiết dòng lưu chất và kiểm soát áp suất hoặc lưu lượng đầu ra một cách vô cùng chính xác. Khi cần ngắt dòng, đĩa van được hạ xuống tối đa, ép chặt vào gioăng làm kín để chặn đứng dòng chảy.

Sỡ dĩ dòng van này vận hành ổn định trong thời gian dài là nhờ vào cơ chế tự cân bằng lực được tính toán kỹ lưỡng trong lòng van, giúp triệt tiêu các lực xoáy của dòng chảy tác dụng lên trục. Việc lựa chọn đúng biến thể dòng van này cho từng môi chất là bắt buộc, bởi nếu dùng sai chủng loại, lực ma sát của chất lưu sẽ nhanh chóng mài mòn đĩa van, gây hở bệ và làm mất hoàn toàn khả năng điều tiết ban đầu. Do đó, cấu tạo cơ học vững chắc và chất lượng vật liệu chính là yếu tố sống còn quyết định tuổi thọ dài lâu của thiết bị.

Phân loại FDV Valve

Để tối ưu hóa cấu trúc lắp đặt và phương thức vận hành cho từng dự án, thiết bị được chia thành các nhánh sản phẩm đặc thù:

Theo kiểu kết nối cơ học, chúng ta có dòng nối ren nhỏ gọn dành cho các đường ống phụ trợ kích thước nhỏ, lắp đặt đơn giản với chi phí đầu tư rất thấp. Dòng kết nối mặt bích chắc chắn dùng cho hệ thống áp lực cao, đường ống lớn nhờ khả năng chống chịu lực bẻ và rung chấn vượt trội. Trong khi đó, kiểu kết nối wafer lại mang đến thiết kế mỏng nhẹ, tối ưu không gian và tải trọng cho giá đỡ hệ thống.

Theo phương thức điều khiển vận hành, loại điều khiển tay phù hợp cho các vị trí có tần suất đóng ngắt thấp, không đòi hỏi phản ứng tự động tức thời. Để tích hợp vào các hệ thống tự động hóa điều khiển từ xa, dòng điều khiển điện (sử dụng motor) mang lại khả năng đóng mở êm ái, kiểm soát góc mở tuyến tính chuẩn xác. Đối với các môi trường yêu cầu tốc độ đóng ngắt cực nhanh và an toàn cháy nổ tuyệt đối, dòng điều khiển khí nén luôn là sự lựa chọn không thể thay thế, mặc dù nó đòi hỏi hệ thống phải trang bị thêm nguồn cấp khí nén sạch đi kèm.

Thông số kỹ thuật quan trọng

Kỹ sư thiết kế cần tiến hành bóc tách và đối chiếu chi tiết các thông số định mức sau trước khi đưa thiết bị vào bản vẽ thi công:

• Kích thước DN: Đường kính danh nghĩa của van (ví dụ DN25, DN50, DN100) quyết định lưu lượng đỉnh đi qua hệ thống.

• Áp suất PN: Giới hạn áp suất làm việc định mức an toàn của thân van, thường là PN16 hoặc PN25.

• Nhiệt độ: Ngưỡng nhiệt độ tối đa mà vật liệu gioăng và thân van không bị biến tính hay chảy mủ.

• Chất liệu: Gang đúc cho hệ thông dụng, thép carbon cho hệ hơi nóng hoặc inox chịu axit chuyên dụng.

• Tiêu chuẩn mặt bích và Tiêu chuẩn sản xuất: Các quy chuẩn như JIS, DIN, ANSI xác định quy cách tâm lỗ bulông để kết nối đồng bộ với ống chờ.

• Môi trường làm việc: Môi chất vận hành thực tế là nước sạch, nước thải, hóa chất, dầu khí hay hơi nóng quá nhiệt.

So sánh FDV Valve với các loại van công nghiệp khác

Mỗi loại van công nghiệp đều được tối ưu hóa cho một mục đích xử lý dòng chảy riêng biệt:

Kết luận: So với van một chiều chỉ dùng ngăn dòng ngược, hay van cầu chuyên dụng cho hơi nóng, dòng van này mang lại sự cân bằng hoàn hảo giữa khả năng điều tiết lưu lượng tuyến tính mịn màng và độ kín khít tuyệt đối khi đóng hoàn toàn, giúp đơn giản hóa cấu trúc phòng bơm công nghiệp.

Vì sao nên lựa chọn FDV Valve?

Việc quyết định đầu tư dòng sản phẩm này mang lại những lợi ích kinh tế và kỹ thuật lâu dài cho đơn vị vận hành:

Thiết bị sở hữu độ bền cơ học cao nhờ quy trình gia công đúc phôi áp lực cao, đảm bảo thân van không xuất hiện các bọt khí ẩn gây nứt vỡ dưới áp lực tĩnh lớn. Hiệu suất vận hành luôn duy trì ở mức ổn định nhờ thiết kế giảm thiểu tối đa lực ma sát dòng chảy, giúp tiết kiệm năng lượng cho hệ thống bơm. Với sự đa dạng về dải kích thước từ nhỏ đến lớn và kết cấu module thông minh, kỹ thuật viên có thể dễ dàng thay thế các linh kiện hao mòn như gioăng đệm mà không cần phải cắt bỏ toàn bộ cụm van ra khỏi đường ống. Tuổi thọ dài lâu cùng khả năng thích ứng linh hoạt trong nhiều môi trường làm việc khắc nghiệt chính là lời khẳng định cho tính kinh tế vượt trội của sản phẩm.

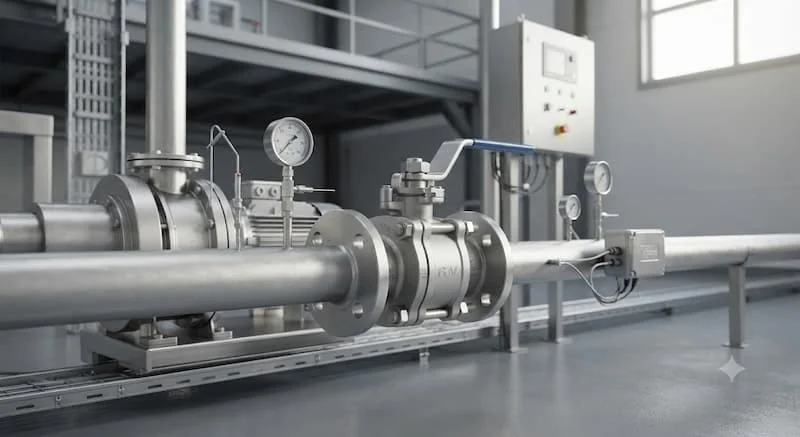

Ứng dụng thực tế của FDV Valve

Sở hữu những đặc tính cơ lý ưu việt, thiết bị này hiện diện tại hầu hết các nút thắt hạ tầng trọng yếu:

• Điều tiết lưu lượng tại các trạm phân phối của nhà máy nước sạch đô thị và trạm xử lý nước thải.

• Cân bằng thủy lực và lưu lượng nước lạnh trong hệ thống điều hòa không khí trung tâm HVAC.

• Lắp đặt tại các cụm chia nhánh của hệ thống phòng cháy chữa cháy (PCCC) để kiểm soát áp lực tĩnh.

• Kiểm soát dòng nguyên liệu lỏng trong các dây chuyền nhà máy thực phẩm, bia rượu và nước giải khát.

• Quản lý đường ống dẫn dung môi, hóa chất và chất ăn mòn tại các nhà máy hóa chất, lọc hóa dầu.

• Hệ thống bẫy hơi, đường dẫn hơi quá nhiệt của lò hơi công nghiệp và các nhà máy nhiệt điện.

Khi nào nên sử dụng?

Hệ thống của bạn nên được ưu tiên trang bị dòng van này trong các kịch bản vận hành kỹ thuật sau:

• Hệ thống yêu cầu công tác điều tiết lưu lượng dòng chảy theo các tỷ lệ phần trăm thay đổi liên tục.

• Những vị trí yêu cầu tần suất đóng mở và cách ly đường ống diễn ra thường xuyên trong ngày.

• Môi trường vận hành có áp suất tĩnh cao và dòng chảy có xung lực lớn dễ gây hư hỏng đĩa van thông thường.

• Các hệ thống hạ tầng công nghiệp quy mô lớn, nơi việc dừng hoạt động để sửa chữa một đường ống sẽ gây ra tổn thất kinh tế rất nặng nề.

Những sai lầm thường gặp khi chọn mua và lắp đặt

Việc thiếu kinh nghiệm thực tế trong khâu chọn lọc vật tư có thể phá hỏng toàn bộ tính toán an toàn của kỹ sư thiết kế:

• Chọn sai kích thước van: Mua van dựa theo đường kính ngoài của ống mà bỏ qua lưu lượng thực tế, dẫn đến việc van bị quá tải hoặc lãng phí công suất.

• Chọn sai vật liệu chế tạo: Sử dụng van gang cho môi trường hóa chất mạnh hoặc van nhựa cho hệ thống hơi nóng, khiến van bị ăn mòn và biến dạng hoàn toàn chỉ sau vài ngày vận hành.

• Không kiểm tra đồng bộ tiêu chuẩn kết nối: Lắp van bích tiêu chuẩn ANSI vào đường ống chờ hàn mặt bích tiêu chuẩn JIS khiến hệ thống không thể xỏ bulông cố định.

• Lắp sai hướng mũi tên dòng chảy và bỏ qua công tác bảo trì định kỳ, khiến các cặn bẩn bám cứng làm kẹt trục van cơ học.

Checklist lựa chọn FDV Valve chuẩn xác

Để quy trình duyệt mua vật tư diễn ra chính xác, hãy rà soát kỹ lưỡng danh mục các tiêu chí kỹ thuật dưới đây:

• Xác định chính xác tính chất hóa lý của lưu chất để lựa chọn mác kim loại thân van phù hợp.

• Xác định đường kính danh nghĩa DN của hệ thống ống để chọn kích cỡ cổng van tương thích.

• Kiểm tra áp suất làm việc định mức cao nhất của cụm bơm để chọn thông số PN phù hợp.

• Xác định dải nhiệt độ đỉnh của dòng lưu chất để không làm cháy các gioăng đệm làm kín bên trong.

• Lựa chọn kiểu kết nối (ren, bích, wafer) đồng bộ với thiết kế đường ống hiện trạng của nhà xưởng.

• Kiểm tra chứng chỉ xuất xứ CO và chứng chỉ chất lượng CQ của lô hàng để tránh mua phải hàng giả.

• Lựa chọn các thương hiệu phân phối có uy tín lâu năm để được hưởng các chính sách kỹ thuật tốt nhất.

Hướng dẫn lắp đặt và sử dụng đúng quy trình

Việc tuân thủ nghiêm ngặt các bước gá lắp cơ khí giúp thiết bị vận hành êm ái và đạt độ kín tuyệt đối:

Bước 1: Khảo sát và vệ sinh làm sạch ống

Trước khi đưa van vào vị trí, phải dùng vòi xịt áp lực hoặc chổi cơ học quét sạch toàn bộ xỉ hàn, cát đá và mạt sắt bám trong lòng ống chờ, tránh việc dị vật lọt vào làm rách gioăng khi van đóng mở.

Bước 2: Định vị hướng và gá lắp bulông

Quan sát hướng mũi tên định hướng dòng chảy trên thân van để đặt đúng chiều. Đặt van đồng tâm tuyệt đối với hai mặt bích đường ống, chèn gioăng làm kín vào giữa rồi tiến hành đút bulông qua các lỗ bích.

Bước 3: Siết lực và chạy thử nghiệm áp suất

Dùng cờ lê siết đều các hạt đai ốc theo nguyên tắc đối xứng hình sao để lực ép phân bổ đồng đều lên bề mặt gioăng, tránh hiện tượng vênh bích gây rò rỉ. Mở nguồn lưu chất, tăng dần áp lực để kiểm tra độ kín khít tại các mối nối và tiến hành chạy thử nghiệm đóng mở để hiệu chuẩn thiết bị.

Câu hỏi thường gặp

Mã ký hiệu FDV Valve thường đại diện cho dòng van có chức năng gì?

Tùy thuộc vào quy ước ký hiệu kỹ thuật của từng nhà sản xuất hoặc sơ đồ công nghệ của dự án, mã này thường đại diện cho dòng van chuyên dụng có khả năng thực hiện cả hai chức năng: đóng ngắt dòng chảy hoàn toàn và điều tiết lưu lượng tuyến tính trong đường ống.

Vì sao không nên dùng van cổng để thay thế cho van điều tiết trong hệ thống?

Van cổng có cấu tạo đĩa van dạng tấm phẳng chạy lên xuống. Nếu hé mở van cổng để điều tiết lưu lượng, áp lực dòng chảy xiết sẽ tập trung mài mòn phần đáy đĩa van, gây ra hiện tượng rung lắc mạnh, tiếng ồn lớn và làm xước bệ van dẫn đến việc van bị rò rỉ hoàn toàn khi đóng lại sau này.

Làm thế nào để phân biệt van điều khiển điện và van điều khiển khí nén của dòng van này?

Van điều khiển điện sử dụng động cơ điện (motor) kết hợp hệ thống bánh răng để xoay trục van, có thời gian đóng mở từ 10 đến 30 giây nhưng cho độ mịn điều tiết rất cao. Van khí nén sử dụng áp lực khí đẩy piston, cho tốc độ đóng ngắt cực nhanh chỉ từ 1 đến 2 giây, phù hợp cho hệ thống ngắt khẩn cấp.

Thiết bị này có thể vận hành trong môi trường chất lưu chứa nhiều tạp chất rắn không?

Nếu môi chất chứa nhiều tạp chất rắn, xỉ thô hoặc rác, bạn cần lắp thêm một bộ lọc chữ Y (Y-strainer) phía trước van để giữ lại cặn bẩn, tránh nguy cơ cặn rắn lọt vào lòng van làm kẹt đĩa hoặc xước bề mặt gioăng cao su làm kín bên trong.

Làm sao để nhận được bảng báo giá thiết bị nhanh chóng và chính xác nhất?

Quý khách hàng nên gửi kèm bảng yêu cầu kỹ thuật chi tiết bao gồm quy cách kích thước DN, vật liệu thân van, áp suất làm việc định mức, kiểu kết nối và số lượng khối lượng cụ thể cho đơn vị phân phối để nhận được bảng chào giá tối ưu nhất.

Tổng kết

Việc thấu hiểu bản chất cơ học và các tiêu chí phân loại của fdv valve là chìa khóa vàng giúp các kỹ sư cơ điện vận hành hệ thống đường ống công nghiệp một cách an toàn và hiệu quả nhất. Đầu tư một thiết bị điều tiết chất lượng cao ngay từ giai đoạn ban đầu không chỉ giúp doanh nghiệp bảo vệ các cụm máy móc đắt tiền phía sau mà còn cắt giảm tối đa các chi phí rủi ro do phải dừng vận hành dây chuyền sản xuất để sửa chữa sau này đối với fdv valve.
