Clamp vi sinh: Giải pháp kết nối nhanh tiêu chuẩn cho ngành thực phẩm và dược phẩm

Trong quy trình vận hành các nhà máy sản xuất sữa, bia hoặc dược phẩm, việc duy trì một hệ thống đường ống sạch tuyệt đối là yếu tố sống còn. Một tình huống thực tế thường gặp là các hệ thống yêu cầu tháo lắp định kỳ hàng ngày để vệ sinh, nhưng nếu sử dụng các kết nối truyền thống, việc này sẽ tiêu tốn cực kỳ nhiều thời gian. Đáng lo ngại hơn, nếu kết nối không kín hoặc tồn tại các khe hở nhỏ, đây sẽ trở thành nơi trú ngụ lý tưởng cho vi khuẩn, dẫn đến nguy cơ nhiễm khuẩn toàn bộ mẻ hàng.

Vấn đề cốt lõi nằm ở việc nhiều đơn vị vẫn sử dụng các loại khớp nối thông thường thay vì clamp vi đúng chuẩn. Sự thiếu hụt kiến thức chuyên môn trong việc lựa chọn phụ kiện vi sinh không chỉ gây rò rỉ mà còn khiến doanh nghiệp đối mặt với rủi ro không đạt các chứng nhận an toàn thực phẩm như HACCP hay GMP. Bài viết này sẽ phân tích chi tiết tại sao thiết bị này lại là giải pháp tối ưu và cách bạn chọn lựa đúng kỹ thuật.

Clamp vi sinh là gì? Cấu tạo và đặc điểm kỹ thuật

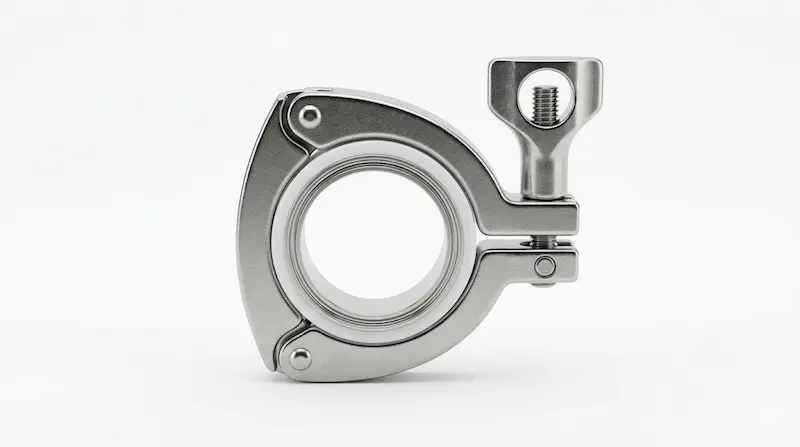

Clamp vi (hay còn gọi là khớp nối nhanh vi sinh) là bộ phụ kiện inox chuyên dụng dùng để kết nối hai đoạn ống hoặc giữa ống với các thiết bị (van, bơm) bằng cơ chế kẹp định vị. Điểm khác biệt lớn nhất của nó so với các loại kẹp công nghiệp thông thường là bề mặt được đánh bóng độ bóng cao , loại bỏ hoàn toàn các điểm chết.

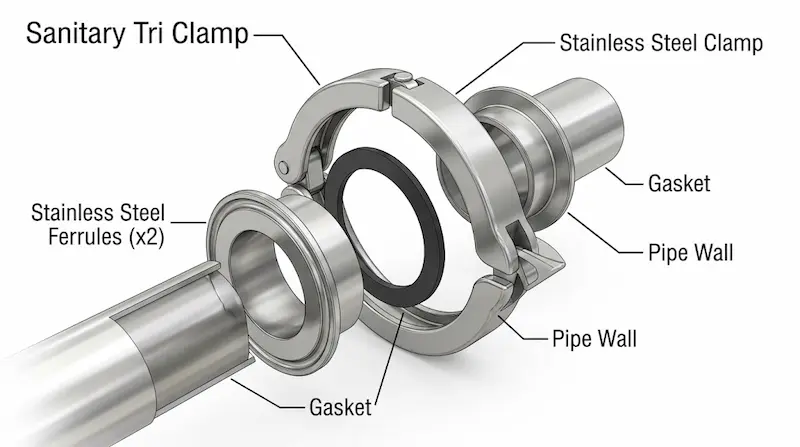

Một bộ clamp vi tiêu chuẩn bao gồm ba thành phần chính:

• Clamp (Đai kẹp): Phần khung inox có khớp bản lề, dùng để ôm trọn hai đầu ferrule và siết chặt bằng cánh chuồn.

• Ferrule (Đầu nối): Hai đoạn ống ngắn có vành loe, được hàn trực tiếp vào đầu ống inox vi sinh.

• Gioăng (Gasket): Vòng đệm đặt giữa hai ferrule để tạo độ kín khít tuyệt đối.

Đặc điểm nổi bật nhất của loại phụ kiện này là thiết kế không khe hở, giúp ngăn chặn sự tích tụ của cặn bẩn và vi sinh vật. Khả năng tháo lắp bằng tay trong vài giây mà không cần dụng cụ hỗ trợ khiến nó trở thành "tiêu chuẩn vàng" cho các hệ thống cần vệ sinh thường xuyên.

Nguyên lý hoạt động và vai trò chiến lược của clamp vi

Nguyên lý vận hành của clamp vi dựa trên lực nén đồng tâm. Khi ta đặt gioăng vào rãnh giữa hai mặt ferrule và đóng đai clamp lại, cơ chế ren của tay vặn sẽ kéo hai mặt ferrule ép chặt vào nhau. Gioăng cao su nằm giữa sẽ bị nén lại, điền đầy mọi khoảng trống li ti, tạo ra một rào cản kín tuyệt đối trước áp suất chất lỏng.

Vai trò của thiết bị này trong hệ thống vi sinh là không thể thay thế:

1. Đảm bảo kín tuyệt đối: Ngăn chặn sự thất thoát dung dịch và sự xâm nhập của không khí bên ngoài.

2. Hỗ trợ quy trình CIP/SIP: Khớp nối này chịu được nhiệt độ cao và hóa chất tẩy rửa mạnh trong các quy trình Vệ sinh tại chỗ (Clean-in-Place) và Tiệt trùng tại chỗ (Sterilize-in-Place).

3. Linh hoạt tối đa: Cho phép thay đổi cấu trúc đường ống hoặc tháo rời các phân đoạn để kiểm tra thủ công một cách nhanh chóng.

Insight chuyên gia: Việc sử dụng clamp vi giúp giảm thời gian dừng máy (downtime) bảo trì xuống mức thấp nhất, từ đó tối ưu hóa năng suất cho toàn bộ dây chuyền sản xuất

Phân loại clamp vi phổ biến trên thị trường

Tùy vào quy mô dự án và yêu cầu về áp suất, khách hàng có thể lựa chọn các loại clamp vi sau:

Theo tiêu chuẩn kỹ thuật

Việc chọn đúng tiêu chuẩn là cực kỳ quan trọng để đảm bảo các phụ kiện khớp nối với nhau:

• Tiêu chuẩn SMS (Thụy Điển): Phổ biến nhất trong ngành sữa và thực phẩm tại Việt Nam.

• Tiêu chuẩn DIN (Đức): Thường dùng cho các hệ thống máy móc nhập khẩu từ Châu Âu.

• Tiêu chuẩn ISO: Dùng cho các hệ thống yêu cầu đồng bộ hóa quốc tế cao.

Theo vật liệu chế tạo

• Inox 304: Phù hợp cho hầu hết các môi trường thực phẩm thông thường.

• Inox 316L: Chứa hàm lượng Carbon thấp và Molypden, tăng khả năng chống ăn mòn cực cao. Đây là lựa chọn bắt buộc cho ngành dược phẩm và các môi trường có nồng độ Clorua cao.

Theo kiểu dáng đai kẹp

• Single Pin (Chốt đơn): Loại phổ thông, dùng cho áp suất trung bình.

• Double Pin (Chốt kép): Cung cấp sự ổn định hơn khi tháo mở.

• Heavy Duty (Tải trọng nặng): Có bản dày, dùng cho các vị trí có áp suất lớn và độ rung cao.

Các thông số kỹ thuật quan trọng không thể bỏ qua

Khi đặt mua clamp vi, bạn cần cung cấp chính xác các thông số sau để nhà cung cấp tư vấn đúng:

• Kích thước (Size): Tính theo hệ Inch ($1/2", 1", 1.5", 2",...$) hoặc hệ Milimet tùy theo tiêu chuẩn ống đang sử dụng. Lưu ý: Size của clamp thường tương ứng với đường kính ngoài của ống inox vi sinh.

• Áp suất làm việc: Mỗi loại clamp và độ dày ferrule sẽ chịu được áp suất khác nhau (thường từ 10 - 25 bar).

• Loại gioăng (Gasket Material):

  • Silicone: Chịu nhiệt tốt, màu trắng đặc trưng, phổ biến nhất.

  • EPDM: Chịu hóa chất tốt, độ bền cơ học cao.

  • PTFE (Teflon): Chịu được hầu hết các loại hóa chất và nhiệt độ cực cao nhưng độ đàn hồi kém hơn.

Nhấn mạnh: Gioăng chính là linh hồn của bộ clamp vi. Một chiếc đai kẹp inox bền bỉ nhưng sử dụng gioăng kém chất lượng sẽ làm mất hoàn toàn giá trị vệ sinh của hệ thống.

So sánh clamp vi với các phương pháp kết nối khác

Kết luận: Dù có chi phí đầu tư ban đầu cao hơn, nhưng clamp vi là tiêu chuẩn bắt buộc cho mọi hệ thống yêu cầu mức độ vệ sinh nghiêm ngặt. Việc sử dụng kết nối ren trong ngành thực phẩm lỏng hiện nay gần như đã bị loại bỏ hoàn toàn do không đảm bảo an toàn vi sinh.

Ứng dụng thực tế của khớp nối nhanh vi sinh

Nhờ những ưu điểm vượt trội, clamp vi hiện diện trong hầu hết các phân đoạn sản xuất nhạy cảm:

• Nhà máy sữa & Nước giải khát: Kết nối các bồn chứa, máy tiệt trùng UHT và máy chiết rót.

• Nhà máy bia: Sử dụng trong hệ thống nấu bia, lên men và lọc bia.

• Ngành Dược phẩm: Hệ thống dẫn nước cất pha tiêm, chiết xuất dược liệu.

• Mỹ phẩm: Kết nối các bồn trộn kem, dầu gội và nước hoa.

Sai lầm thường gặp khi chọn và sử dụng clamp vi

Đừng để những lỗi sơ đẳng làm hỏng hệ thống của bạn:

1. Dùng clamp công nghiệp thay thế: Nhiều đơn vị dùng kẹp ống thường (không đánh bóng bề mặt) cho hệ thống thực phẩm, dẫn đến gỉ sét và nhiễm khuẩn.

2. Nhầm lẫn tiêu chuẩn: Cố tình lắp Ferrule chuẩn SMS vào Clamp chuẩn DIN. Kết quả là gờ kẹp không khít, gây rò rỉ dưới áp suất.

3. Dùng gioăng kém chất lượng: Gioăng không rõ nguồn gốc có thể thôi nhiễm mùi nhựa vào thực phẩm hoặc bị mủn ra khi gặp nhiệt độ cao của quá trình tiệt trùng.

Hệ quả: Bạn sẽ phải đối mặt với việc triệu hồi sản phẩm lỗi, tốn chi phí thay thế phụ kiện và ảnh hưởng nghiêm trọng đến uy tín thương hiệu.

Checklist: Cách chọn clamp vi sinh đúng kỹ thuật

Hãy áp dụng quy trình 5 bước sau khi thu mua thiết bị:

•  Xác định tiêu chuẩn: Hệ thống của bạn đang dùng ống tiêu chuẩn gì (SMS, DIN hay ISO)?

•  Chọn vật liệu phù hợp: Dùng Inox 304 cho nước, thực phẩm thông thường; dùng Inox 316L cho hóa chất hoặc dược phẩm.

•  Kiểm tra size chính xác: Đo đường kính ngoài của ống và vành ferrule.

•  Chọn loại gioăng: Căn cứ vào nhiệt độ và loại dung dịch (axit, kiềm hay dầu).

•  Ưu tiên bề mặt: Chỉ mua các sản phẩm có bề mặt đánh bóng mịn, không có vết xước hay bọt khí.

Lưu ý khi sử dụng: * Vệ sinh định kỳ và kiểm tra gioăng sau mỗi chu kỳ tiệt trùng.

• Thay thế gioăng ngay khi có dấu hiệu lão hóa hoặc biến dạng.

• Không siết quá lực bằng dụng cụ (kìm) vì có thể làm hỏng ren cánh chuồn, chỉ nên siết chặt bằng tay.

FAQ - Câu hỏi thường gặp về clamp vi

1. Clamp vi khác gì so với clamp công nghiệp thường?

Clamp vi được làm từ inox cao cấp (304/316L), bề mặt được đánh bóng gương, thiết kế không có khe hở hay góc chết để vi khuẩn không thể trú ngụ. Clamp thường chỉ dùng để cố định cơ khí, bề mặt thô và không đảm bảo an toàn thực phẩm.

2. Tại sao nên ưu tiên inox 316L cho ngành dược phẩm?

Inox 316L có khả năng kháng ăn mòn tốt hơn 304, đặc biệt là với các dung dịch tẩy rửa và môi trường có tính axit mạnh, đảm bảo không có bất kỳ sự thôi nhiễm kim loại nào vào thuốc.

3. Clamp vi sinh có chịu được áp suất cao không?

Có, thông thường chịu được áp suất từ 10 - 16 bar. Với các loại Heavy Duty đặc biệt, mức áp suất có thể lên đến 25 bar hoặc hơn tùy vào thiết kế của gioăng.

4. Có thể dùng chung các bộ phận của các hãng khác nhau không?

Có thể, miễn là chúng cùng một tiêu chuẩn kỹ thuật (ví dụ cùng là chuẩn DIN hoặc cùng chuẩn SMS).

Kết luận

Việc đầu tư vào clamp vi chất lượng là minh chứng cho sự chuyên nghiệp và cam kết về an toàn sản phẩm của doanh nghiệp. Đừng để một mắt xích nhỏ làm đứt gãy cả một quy trình sản xuất hiện đại. Hãy lựa chọn đúng tiêu chuẩn và vật liệu để bảo vệ hệ thống của bạn bền bỉ theo thời gian Clamp vi sinh.
