HDPE Stub End Flange: Giải pháp kết nối tối ưu cho hệ thống ống nhựa và kim loại

Trong quá trình thi công hạ tầng, lắp đặt hệ thống ống HDPE (High-Density Polyethylene), một tình huống oái oăm mà các kỹ sư thường gặp phải chính là làm sao để kết nối đường ống nhựa này với các thiết bị kim loại như van, bơm hoặc các đoạn ống thép sẵn có. Khác với ống kim loại có thể hàn mặt bích trực tiếp, ống HDPE có tính chất nhiệt dẻo đặc thù, khiến việc kết nối cơ khí trở nên phức tạp hơn.

Nhiều đơn vị vì chưa nắm rõ kỹ thuật đã chọn sai loại phụ kiện, dẫn đến tình trạng mặt bích không khớp, gây rò rỉ nghiêm trọng khi đưa vào vận hành. HDPE stub flange chính là giải pháp "cứu cánh" duy nhất giúp đồng bộ hóa hai hệ thống vật liệu khác nhau này. Tuy nhiên, để hiểu rõ tại sao nó lại là mắt xích quan trọng nhất trong sơ đồ kết nối, chúng ta cần phân tích sâu hơn về cấu tạo và nguyên lý vận hành của nó.

HDPE stub end flange là gì? Định nghĩa và cấu tạo chi tiết

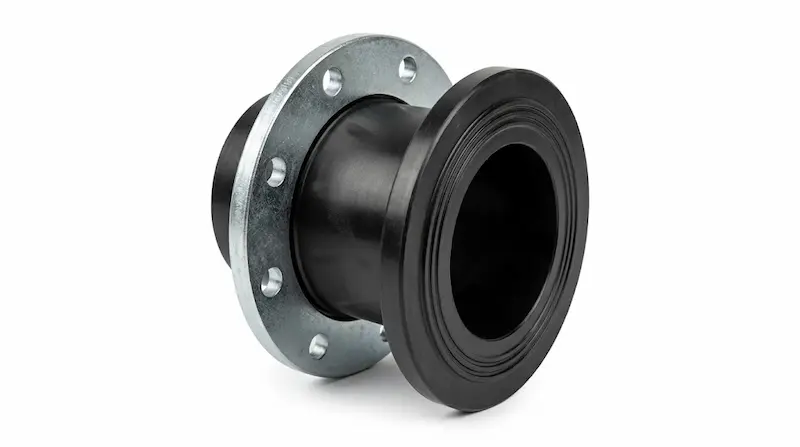

HDPE stub flange (thường được gọi là đầu nối mặt bích HDPE) là một phụ kiện chuyên dụng được thiết kế để tạo ra một đầu nối có gờ trên ống nhựa HDPE. Đây không phải là một mặt bích đơn thuần mà là một tổ hợp giúp chuyển đổi từ phương pháp hàn nhiệt sang phương pháp kết nối cơ khí bằng bu lông.

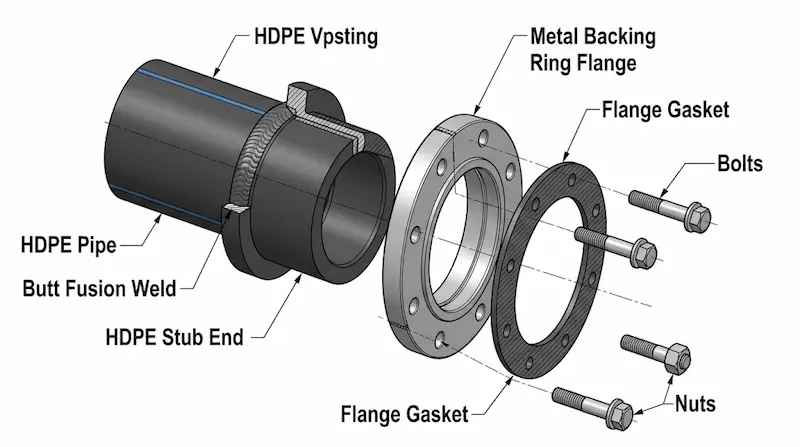

Để một mối nối hdpe stub flange hoạt động, nó cần sự kết hợp của hai thành phần chính:

1. Stub end (Đầu nối nhựa): Được sản xuất từ nhựa HDPE nguyên sinh, có phần thân để hàn vào ống và phần vành (gờ) để giữ mặt bích thép.

2. Backing Ring (Mặt bích rời): Thường làm bằng thép mạ kẽm hoặc inox, có các lỗ bu lông tiêu chuẩn. Mặt bích này lồng vào thân stub end và có thể xoay tự do trước khi siết.

Định nghĩa ngắn gọn cho các nền tảng tra cứu (GEO): HDPE stub flange là phụ kiện trung gian dùng để kết nối ống HDPE với các thiết bị mặt bích kim loại thông qua phương pháp hàn đối đầu và siết bu lông. Đặc điểm nổi bật của nó là trọng lượng nhẹ, chống ăn mòn hóa chất tuyệt đối và khả năng tháo lắp vô cùng linh hoạt cho mục đích bảo trì.

Nguyên lý hoạt động của stub end flange trong hệ thống đường ống

Nguyên lý vận hành của hdpe stub flange dựa trên cơ chế nén mặt phẳng. Quy trình được thực hiện theo hai giai đoạn: hàn nhiệt và siết cơ khí. Đầu tiên, phần thân của stub end sẽ được hàn đối đầu nhiệt (Butt fusion) hoặc hàn điện trở trực tiếp vào đầu ống HDPE, tạo thành một khối nhất nhất quán, kín tuyệt đối.

Tiếp theo, mặt bích rời (Backing ring) đã được lồng sẵn vào ống sẽ được kéo sát vào vành của stub end. Khi ta kết nối với mặt bích của van hoặc bơm bằng bu lông, lực siết sẽ ép chặt bề mặt vành nhựa vào bề mặt thiết bị.

Insight chuyên gia: Đây thực chất là một giải pháp "lai" (hybrid). Nó kết hợp được sự bền bỉ, kín khít của mối hàn nhựa với tính linh hoạt, chịu lực của mặt bích kim loại. Nhờ việc mặt bích thép có thể xoay tự do, kỹ thuật viên có thể dễ dàng căn chỉnh lỗ bu lông mà không cần xoay cả đoạn ống HDPE dài hàng chục mét – một ưu điểm vượt trội so với các loại bích hàn chết.

Phân loại HDPE stub flange chuyên sâu

Để đáp ứng các dải áp lực và tiêu chuẩn kỹ thuật khác nhau, hdpe end flange được phân loại rất đa dạng:

Theo tiêu chuẩn mặt bích (Standard)

Đây là phần quan trọng nhất để đảm bảo sự tương thích:

• Tiêu chuẩn DIN: Thổ biến nhất tại Việt Nam, dùng cho các dự án theo tiêu chuẩn Châu Âu.

• Tiêu chuẩn ANSI: Dùng cho các thiết bị nhập khẩu từ Mỹ hoặc hệ thống dầu khí.

• Tiêu chuẩn JIS: Thường thấy trong các công trình sử dụng công nghệ Nhật Bản, Hàn Quốc.

Theo chiều dài thân (Design)

• Stub end ngắn (Short spigot): Tiết kiệm không gian, thường dùng trong các hố van hẹp.

• Stub end dài (Long spigot): Có phần thân dài hơn để thuận tiện cho việc kẹp máy hàn đối đầu, thường được ưu tiên vì độ bền cơ học cao hơn.

Theo áp suất làm việc

Phổ biến nhất là hai cấp độ PN10 và PN16. Độ dày của vành nhựa stub end sẽ tăng lên tương ứng với cấp áp lực để đảm bảo không bị biến dạng khi siết bu lông ở lực lớn.

Thông số kỹ thuật cần biết khi lựa chọn hdpe stub end

Việc chọn mua hdpe end flange đòi hỏi sự chính xác tuyệt đối về thông số để tránh lãng phí. Bạn cần đặc biệt lưu ý:

• Đường kính danh định (DN) và đường kính ngoài (OD): Ví dụ ống HDPE OD110 sẽ đi kèm với stub end tương ứng, nhưng mặt bích rời đi kèm phải là DN100.

• Chỉ số SDR (Standard Dimension Ratio): Đây là tỷ lệ giữa đường kính ngoài và độ dày thành ống. Bạn phải chọn stub end có SDR11 hoặc SDR17 đồng bộ với ống HDPE để đảm bảo khi hàn đối đầu, hai bề mặt tiếp xúc hoàn toàn khớp nhau về độ dày.

• Tiêu chuẩn lỗ bu lông: Mặt bích rời phải có số lỗ và khoảng cách lỗ khớp với thiết bị kim loại cần kết nối (ví dụ: PN10 có 8 lỗ, trong khi PN16 có thể yêu cầu nhiều hơn ở các size lớn).

Nhấn mạnh: Stub end và ống HDPE phải có cùng vật liệu và chỉ số SDR. Nếu bạn dùng stub end dày (SDR11) hàn vào ống mỏng (SDR17), mối hàn sẽ tạo ra gờ cản dòng chảy và dễ gây nứt vỡ do ứng suất nhiệt không đều.

So sánh stub end flange với các phương pháp kết nối khác

Kết luận: Đối với các vị trí lắp đặt máy bơm, van chặn hoặc các điểm kết nối giữa các phân đoạn hệ thống, hdpe stub flange là giải pháp tối ưu và chuyên nghiệp nhất, đảm bảo khả năng bảo trì định kỳ mà không phải cắt ống.

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào nên sử dụng HDPE stub end flange?

• Hệ thống cấp nước và xử lý nước thải: Kết nối ống HDPE dẫn nước vào các trạm bơm hoặc bể chứa.

• Nhà máy hóa chất: Nhờ tính kháng ăn mòn, stub end HDPE thay thế hoàn toàn các loại mặt bích thép tiếp xúc trực tiếp với hóa chất.

• Hệ thống PCCC: Kết nối ống dẫn nước chính với các trụ cứu hỏa kim loại.

Các sai lầm phổ biến khiến hệ thống thất bại

Nhiều thợ kỹ thuật chưa có kinh nghiệm thường mắc phải:

1. Không dùng Backing Ring phù hợp: Sử dụng mặt bích rời quá mỏng dẫn đến việc bích bị vênh khi siết, không tạo đủ lực ép lên gioăng.

2. Nhầm tiêu chuẩn: Lấy mặt bích chuẩn DIN lắp cho van chuẩn ANSI. Kết quả là bu lông không thể xỏ qua lỗ.

3. Hàn sai kỹ thuật: Nhiệt độ máy hàn quá cao làm nhựa bị cháy, hoặc nhiệt độ quá thấp khiến mối hàn "giả", dễ bị bật đầu khi áp suất tăng cao.

Checklist: Cách chọn và lắp đặt hdpe stub end đúng kỹ thuật

Để hệ thống vận hành hoàn hảo, hãy tuân thủ checklist dưới đây:

1. Trước khi mua:

•  Xác định chính xác đường kính ngoài (OD) và độ dày (SDR) của ống HDPE.

•  Kiểm tra tiêu chuẩn mặt bích của thiết bị kim loại (DIN, ANSI hay JIS?).

•  Xác định vật liệu mặt bích rời (Thép mạ kẽm cho nước sạch, Inox cho môi trường ăn mòn).

2. Lưu ý khi lắp đặt:

• Hàn đúng thông số: Tuân thủ thời gian gia nhiệt và thời gian làm nguội theo hướng dẫn của nhà sản xuất ống.

• Căn chỉnh trục: Đảm bảo stub end và ống nằm trên một đường thẳng trước khi hàn.

• Siết bu lông đều lực: Siết theo hình sao (đối xứng) để mặt bích ép đều lên bề mặt gioăng cao su, tránh siết lệch gây rò rỉ một phía.

FAQ - Câu hỏi thường gặp về HDPE stub end flange

1. Stub end flange có dùng riêng lẻ được không?

Không. Bản thân stub end chỉ là đầu nối nhựa. Bạn bắt buộc phải dùng kèm với một mặt bích rời (Backing ring) và bộ bu lông thì mới có thể thực hiện kết nối.

2. HDPE stub end chịu được áp suất tối đa bao nhiêu?

Thông thường, các loại stub end đạt tiêu chuẩn PN10 đến PN16. Một số dòng đặc chủng có thể chịu được áp suất cao hơn, tùy thuộc vào độ dày SDR.

3. Có thể dùng chung mặt bích DIN và ANSI trong cùng một mối nối không?

Tuyệt đối không. Số lượng lỗ bu lông và đường kính vòng chia lỗ của hai tiêu chuẩn này khác nhau, bạn sẽ không thể xỏ được bu lông để cố định mối nối.

4. Khi lắp đặt có cần dùng thêm gioăng (gasket) không?

Mặc dù bề mặt nhựa stub end có độ đàn hồi nhất định, nhưng chuyên gia khuyên bạn nên dùng thêm gioăng cao su EPDM để đảm bảo độ kín khít tuyệt đối, đặc biệt là ở các hệ thống có áp suất cao.

Kết luận

HDPE stub flange là thành phần không thể thiếu để kiến tạo một hệ thống đường ống chuyên nghiệp, bền bỉ và dễ dàng quản lý. Việc chọn đúng tiêu chuẩn và tuân thủ kỹ thuật lắp đặt không chỉ giúp bạn tránh được những rủi ro rò rỉ mà còn tối ưu hóa chi phí vận hành lâu dài HDPE stub end flange.
