Globe Valve DN 50: Giải Pháp Điều Tiết Dòng Chảy Chuyên Sâu Cho Doanh Nghiệp

Trong các hệ thống đường ống công nghiệp như hơi nước (steam), dầu nóng hay cấp thoát nước, việc kiểm soát lưu lượng là yếu tố then chốt quyết định hiệu suất vận hành. Tuy nhiên, một thực tế đầy rủi ro mà nhiều kỹ sư thường gặp phải là hệ thống dù đã lắp đặt van nhưng vẫn xảy ra tình trạng rò rỉ lưu chất, khả năng điều tiết kém hoặc van nhanh hỏng chỉ sau một thời gian ngắn sử dụng.

Nguyên nhân gốc rễ thường không nằm ở chất lượng sản xuất mà ở việc chọn sai loại van hoặc không hiểu rõ đặc tính kỹ thuật của kích thước DN50. Nhiều người nhầm lẫn giữa chức năng đóng mở của van cổng với khả năng tiết lưu của van cầu, dẫn đến lãng phí chi phí đầu tư và gián đoạn sản xuất. Globe valve 50 là giải pháp phổ biến và tối ưu nhất cho các đường ống phi 60mm, nhưng để chọn đúng "điểm rơi" kỹ thuật, bạn cần một cái nhìn chuyên sâu hơn là chỉ nhìn vào kích cỡ.

Globe valve dn 50 là gì?

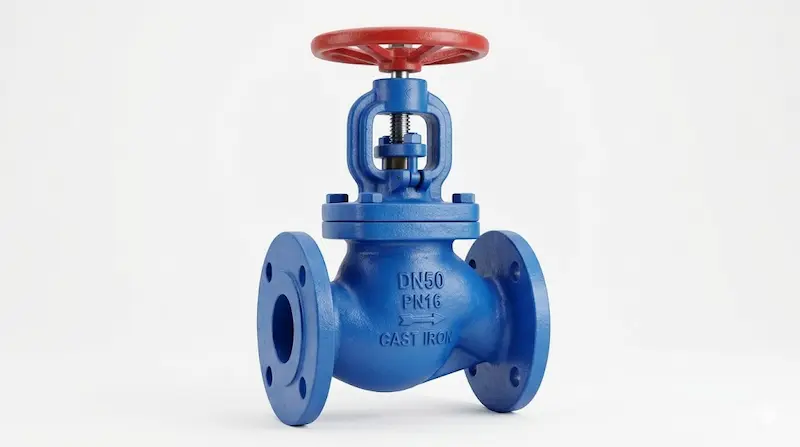

Globe valve 50 (hay còn gọi là van cầu DN50) là dòng van chuyên dụng được thiết kế để kiểm soát, điều tiết hoặc đóng ngắt dòng chảy trong đường ống có kích thước danh định là DN50 (tương đương đường kính ngoài xấp xỉ 60mm hoặc 2 inch). Khác với các dòng van thông thường, điểm đặc trưng của van cầu nằm ở cấu tạo hình dạng chữ ngã hoặc hình bầu, cho phép kiểm soát lưu lượng cực kỳ chính xác.

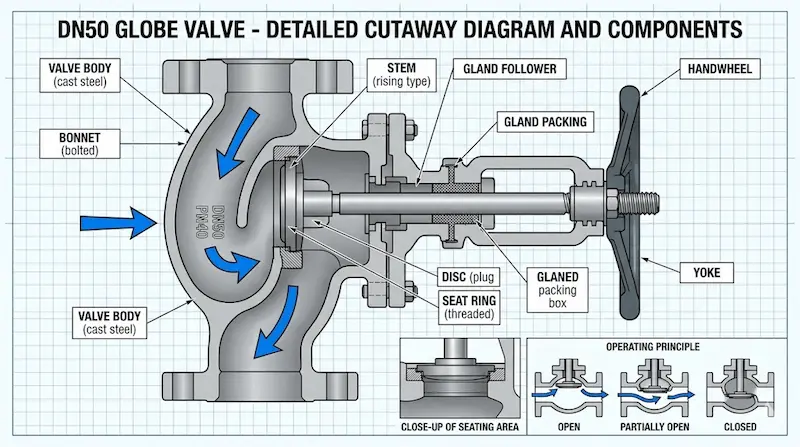

Về mặt cấu tạo, một chiếc valve DN 50 tiêu chuẩn bao gồm các bộ phận cốt lõi:

• Thân van: Thường được đúc từ gang, thép hoặc inox, là nơi chịu áp lực chính.

• Đĩa van (Plug): Bộ phận trực tiếp ngăn chặn hoặc cho phép dòng chảy đi qua.

• Trục van (Stem): Kết nối đĩa van với thiết bị điều khiển (tay quay hoặc actuator).

• Ghế van (Seat): Điểm tiếp xúc kín với đĩa van để ngăn rò rỉ.

Đây là thiết bị không thể thiếu trong các hệ thống đòi hỏi sự khắt khe về độ kín và khả năng thay đổi lưu lượng linh hoạt theo nhu cầu vận hành.

Nguyên lý hoạt động của globe valve DN50

Cơ chế vận hành của globe valve 50 dựa trên sự chuyển động tịnh tiến của đĩa van. Khi ta xoay tay quay, trục van sẽ truyền lực làm đĩa van di chuyển lên hoặc xuống theo phương thẳng đứng, vuông góc với mặt ghế van.

Khả năng điều tiết vượt trội:

Điểm khác biệt lớn nhất giúp van cầu chiếm ưu thế hơn van cổng (gate valve) chính là khoảng cách giữa đĩa van và ghế van có thể được điều chỉnh rất tỉ mỉ. Khi đĩa van nằm ở vị trí lơ lửng, nó tạo ra một khe hở cho phép lưu chất đi qua với lưu lượng xác định, từ đó giúp người vận hành kiểm soát áp suất và tốc độ dòng chảy một cách chủ động.

Đặc điểm về dòng chảy và tổn thất áp suất:

Một lưu ý kỹ thuật quan trọng là bên trong thân van cầu, dòng chảy bị đổi hướng ít nhất hai lần (theo hình chữ S). Chính sự chuyển hướng này tạo ra độ sụt áp (pressure drop) lớn hơn so với van bi hay van cổng. Tuy nhiên, sự đánh đổi này mang lại lợi ích là khả năng làm kín tuyệt vời và giảm thiểu tình trạng xâm thực (cavitation) khi điều tiết ở áp suất cao.

Phân loại globe valve DN50 phổ biến trên thị trường

Thực tế, không phải mọi chiếc valve DN 50 đều có thể dùng chung cho mọi môi trường. Việc phân loại đúng giúp bạn tối ưu hóa chi phí và tuổi thọ thiết bị:

1. Phân loại theo vật liệu chế tạo

• Van cầu gang (Cast Iron): Phổ biến nhất trong các hệ thống nước sạch, PCCC hoặc hơi nóng áp suất thấp. Ưu điểm là giá thành rẻ, chịu lực tốt.

• Van cầu thép (Cast Steel): Chuyên dụng cho hệ thống hơi nóng (steam) nhiệt độ cao và áp suất lớn (PN25, PN40). Thép có độ dẻo dai và khả năng chịu nhiệt vượt trội.

• Van cầu inox (Stainless Steel): Lựa chọn hàng đầu cho môi trường hóa chất, thực phẩm hoặc vi sinh nhờ khả năng chống ăn mòn tuyệt đối.

2. Phân loại theo kiểu kết nối

• Kết nối mặt bích (Flanged): Phổ biến nhất ở kích thước DN50. Giúp việc lắp đặt chắc chắn, chịu được rung lắc và dễ dàng tháo rời để bảo trì.

• Kết nối ren (Threaded): Thường dùng cho các hệ thống nhỏ gọn, áp suất không quá lớn, ưu điểm là thi công nhanh.

3. Phân loại theo môi chất ứng dụng

Mỗi loại môi chất như hơi nóng, nước, dầu sẽ yêu cầu loại gioăng làm kín (seal/packing) khác nhau để đảm bảo van không bị rò rỉ qua trục.

Thông số kỹ thuật cần biết khi lựa chọn

Để sở hữu một hệ thống vận hành ổn định, bạn không thể bỏ qua "bản giải mã" thông số kỹ thuật của valve DN 50:

• Kích cỡ danh định (Nominal Diameter): DN50 – tương đương 2" (inch) hay Phi 60mm.

• Tiêu chuẩn áp suất (Pressure Rating): Phổ biến nhất là PN16, PN25 hoặc Class 150, Class 300. Bạn cần chọn áp suất của van cao hơn áp suất vận hành của hệ thống ít nhất 20%.

• Nhiệt độ làm việc: Tùy vào vật liệu, van có thể chịu từ $-10^\circ C$ đến $400^\circ C$ .

• Tiêu chuẩn mặt bích: JIS (10K, 20K), ANSI, DIN hoặc BS. Việc nhầm lẫn tiêu chuẩn mặt bích sẽ khiến bạn không thể lắp đặt được van vào đường ống hiện hữu.

• Kiểu điều khiển: Ngoài tay quay truyền thống, DN50 thường được tích hợp đầu điều khiển điện hoặc khí nén để tự động hóa quy trình.

So sánh globe valve DN50 với các loại van khác

Tại sao lại chọn valve DN 50 mà không phải loại khác? Bảng so sánh dưới đây sẽ làm rõ:

Insight chuyên gia: Nếu mục tiêu của bạn là điều chỉnh nhiệt độ trong lò hơi bằng cách tăng/giảm lượng steam, van cầu là lựa chọn duy nhất đúng đắn. Dùng van cổng để điều tiết sẽ dẫn đến tình trạng "rung cánh van" và gây hư hỏng bề mặt làm kín nhanh chóng.

Khi nào nên dùng globe valve DN50?

Kích thước DN50 là "điểm ngọt" trong thiết kế cơ điện, nó đủ lớn để phục vụ các nhánh chính trong tòa nhà và đủ nhỏ để điều khiển chính xác trong công nghiệp. Bạn nên ưu tiên sử dụng globe valve DN 50 trong các trường hợp:

1. Hệ thống lò hơi, hơi nóng (Steam): Đây là ứng dụng kinh điển. Van cầu chịu được sự giãn nở nhiệt và kiểm soát áp suất hơi cực tốt.

2. Hệ thống HVAC & Chiller: Dùng để cân bằng lưu lượng nước lạnh giữa các tầng hoặc các nhánh trong hệ thống điều hòa trung tâm.

3. Xử lý hóa chất & Dầu khí: Khi cần pha trộn các thành phần lưu chất theo tỷ lệ chính xác.

4. Hệ thống cấp thoát nước công nghiệp: Tại các vị trí cần giảm áp lực nước để bảo vệ các thiết bị hạ nguồn.

Sai lầm thường gặp khi chọn mua và sử dụng van DN50

Dưới đây là những sai sót mà chúng tôi thường thấy khiến doanh nghiệp tốn kém hàng chục triệu đồng:

• Dùng sai chiều dòng chảy: Trên thân globe valve DN 50 luôn có một mũi tên. Nếu lắp ngược, áp lực lưu chất sẽ đẩy vào phía dưới đĩa van khi van đóng, gây khó khăn cho việc vận hành và dễ làm hỏng trục van.

• Chọn sai vật liệu cho môi chất: Dùng van gang cho hệ thống hóa chất ăn mòn là một "thảm họa" được báo trước.

• Sử dụng van để đóng mở quá thường xuyên: Dù van cầu có khả năng đóng ngắt, nhưng nếu tần suất đóng mở quá cao (vài giây một lần), bạn nên cân nhắc chuyển sang van bi hoặc van điện từ để đảm bảo tốc độ.

• Bỏ qua thông số nhiệt độ: Nhiều khách hàng chọn van dựa trên áp suất nhưng quên rằng ở nhiệt độ cao, khả năng chịu áp của vật liệu sẽ giảm xuống đáng kể.

Cách chọn globe valve DN50 chuẩn kỹ thuật (Checklist)

Để đảm bảo chọn đúng thiết bị, hãy đối chiếu với checklist sau:

1.  Xác định môi chất: Nước, hơi, dầu hay hóa chất?

2.  Kiểm tra áp suất vận hành: PN16 hay PN25?

3.  Nhiệt độ tối đa: Hệ thống có vượt quá giới hạn của vật liệu không?

4.  Kiểu kết nối: Mặt bích tiêu chuẩn gì (JIS, DIN, ANSI)?

5.  Thương hiệu uy tín: Ưu tiên các dòng van từ Nhật Bản, Hàn Quốc hoặc các thương hiệu G7 để đảm bảo độ bền.

Lưu ý khi lắp đặt và bảo trì định kỳ

Việc lắp đặt đúng cách quyết định 50% tuổi thọ của globe valve DN 50:

• Vệ sinh đường ống: Đảm bảo không có mạt sắt, xỉ hàn bên trong ống trước khi lắp van. Chỉ một hạt xỉ nhỏ cũng có thể làm trầy xước ghế van, gây rò rỉ vĩnh viễn.

• Vị trí lắp đặt: Nên lắp van ở vị trí dễ tiếp cận để thao tác tay quay và bảo trì.

• Bảo trì: Định kỳ 6 tháng một lần cần bôi trơn trục van bằng mỡ chịu nhiệt và kiểm tra phần tết chèn (packing) để xiết lại nếu có dấu hiệu rò rỉ nhẹ

Câu hỏi thường gặp (FAQ)

1. Globe valve DN50 dùng cho hệ nào tốt nhất?

Van cầu DN50 đạt hiệu quả cao nhất trong các hệ thống hơi nóng (steam) và hệ thống cần điều tiết lưu lượng nước chính xác.

2. Globe valve dn 50 có tương đương phi bao nhiêu?

DN50 tương đương với đường kính ngoài xấp xỉ 60mm (phi 60) và kích thước inch là 2".

3. Có nên dùng globe valve để đóng mở hoàn toàn không?

Có thể, nhưng nếu chỉ cần đóng mở (không cần điều tiết), dùng van bi hoặc van cổng sẽ tiết kiệm chi phí và giảm tổn thất áp suất tốt hơn.

4. Nên chọn van cầu inox hay gang?

Chọn inox nếu môi trường có tính ăn mòn hoặc yêu cầu vệ sinh cao. Chọn gang cho các hệ thống nước, hơi thông thường để tối ưu chi phí.

Kết luận

Việc lựa chọn globe valve DN 50 không chỉ đơn thuần là mua một thiết bị cơ khí, mà là đầu tư vào sự ổn định của toàn bộ hệ thống sản xuất. Hiểu rõ nguyên lý, nắm chắc thông số kỹ thuật và tránh các sai lầm lắp đặt sẽ giúp bạn tiết kiệm đáng kể chi phí vận hành và bảo trì Globe valve dn 50.
