Co Inox Vi Sinh: Hướng Dẫn Cấu Tạo, Phân Loại Và Lựa Chọn Phụ Kiện Chuẩn Kỹ Thuật

Trong các dây chuyền chế biến vi sinh, thực phẩm, dược phẩm và đồ uống, việc đảm bảo độ sạch tuyệt đối trên toàn bộ mạng lưới đường ống là yêu cầu bắt buộc. Sự xuất hiện của các điểm chết hay bề mặt thô nhám tại các vệt uốn cong chính là nguyên nhân hàng đầu gây ra hiện tượng tích tụ vi khuẩn và ô nhiễm chéo lưu chất. Phụ kiện sanitary pipe fitting ra đời như một giải pháp kỹ thuật chuyên biệt, đáp ứng trọn vẹn các tiêu chuẩn vệ sinh nghiêm ngặt nhất. Việc thấu hiểu chi tiết về cấu tạo, đặc tính vật liệu và tiêu chuẩn kích thước của phụ kiện này sẽ giúp doanh nghiệp xây dựng hệ thống đường ống vận hành an toàn, bền bỉ và tối ưu chi phí.

Co Inox Vi Sinh Là Gì?

Sanitary pipe fitting là phụ kiện đường ống được chế tạo từ inox 304 hoặc 316L, dùng để đổi hướng dòng chảy trong hệ thống thực phẩm, đồ uống, dược phẩm và các ngành yêu cầu tiêu chuẩn vệ sinh cao.

Chức Năng Và Cấu Tạo Bề Mặt

Thiết bị giữ vai trò chuyển hướng lưu chất theo các góc uốn cố định mà không làm gián đoạn hay gây xáo trộn áp suất quá lớn bên trong tuyến ống. Khác biệt lớn nhất của phụ kiện này so với các loại phụ kiện công nghiệp thông thường nằm ở độ hoàn thiện bề mặt. Toàn bộ mặt trong và mặt ngoài của phụ kiện đều được xử lý đánh bóng đạt độ nhám cực thấp, ngăn chặn triệt để sự bám dính của vi sinh vật và cặn bẩn.

Vai Trò Trong Đường Ống Sạch

Nhờ vật liệu chất lượng cao từ inox 304 hoặc 316L, dòng sanitary pipe fitting đóng vai trò mắt xích quan trọng giúp duy trì điều kiện vô trùng. Phụ kiện cho phép dòng chảy di chuyển mượt mà, hỗ trợ quá trình tự làm sạch và xả rửa diễn ra hiệu quả tối đa.

Cấu Tạo Và Nguyên Lý Hoạt Động Của sanitary pipe fitting

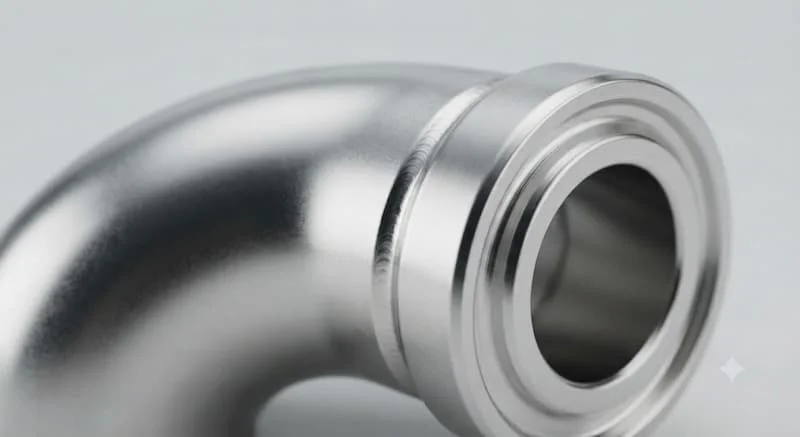

Các Bộ Phận Cấu Thành

Một sản phẩm sanitary pipe fitting tiêu chuẩn có cấu tạo tinh gọn nhưng đòi hỏi độ chính xác cao trong gia công cơ khí:

• Thân co: Phần ống inox uốn cong theo bán kính thiết kế tiêu chuẩn.

• Góc chuyển hướng: Độ cong được tạo ra chính xác theo góc 45 độ, 90 độ hoặc 180 độ.

• Đầu kết nối: Hai đầu ống được gia công vát mép hàn, tiện gờ Clamp hoặc cán ren vi sinh.

• Bề mặt đánh bóng: Mặt trong và mặt ngoài đạt chuẩn bóng gương hoặc bóng mờ.

• Mối hàn vi sinh: Các điểm nối được xử lý bằng công nghệ hàn TIG bảo vệ bằng khí Argon.

Nguyên Lý Vận Hành

Phụ kiện hoạt động dựa trên cơ chế điều hướng dòng chảy theo bán kính uốn cong mượt mà. Nhờ độ nhẵn bóng lòng trong, lưu chất khi đi qua vệt uốn không bị ma sát mạnh, giảm tổn thất áp suất và triệt tiêu các khoảng đọng cặn, bảo vệ sự tinh khiết tuyệt đối cho sản phẩm.

Các Loại sanitary pipe fitting Phổ Biến

Sản phẩm được phân loại đa dạng nhằm tương thích với từng sơ đồ thiết kế mặt bằng nhà xưởng:

Phân Loại Theo Góc Cong

• Góc 45 độ: Dùng để chuyển hướng đường ống góc nhẹ, giảm chấn và tối ưu không gian.

• Góc 90 độ: Dùng phổ biến nhất để bẻ ngoặt đường ống vuông góc theo vách tường hoặc thiết bị.

• Góc 180 độ (U Bend): Dùng trong các cụm trao đổi nhiệt, hệ thống quay đầu dòng chảy.

Phân Loại Theo Kiểu Kết Nối

• Kết nối Clamp: Sử dụng cùm Clamp kẹp nhanh kết hợp gioăng silicone, EPDM hoặc PTFE. Dễ dàng tháo lắp vệ sinh bằng tay.

• Kết nối hàn đối đầu (Butt Weld): Hàn trực tiếp vào ống. Cho độ kín tuyệt đối, chịu áp suất lớn nhưng không thể tháo rời.

• Kết nối ren và mặt bích vi sinh: Dùng trong các điểm kết nối với van hoặc thiết bị đo lường chuyên dụng.

Phân Loại Theo Vật Liệu

• Inox 304: Đáp ứng tốt các tiêu chuẩn thực phẩm, đồ uống thông thường, tối ưu ngân sách.

• Inox 316L: Hàm lượng Carbon thấp và bổ sung Molybdenum, chống ăn mòn hóa chất và axit mạnh, dành riêng cho ngành dược phẩm.

Thông Số Kỹ Thuật Của sanitary pipe fitting

So Sánh sanitary pipe fitting Và Co Inox Công Nghiệp

Khi nào nên chọn: Dùng co vi sinh bắt buộc cho các công đoạn tiếp xúc trực tiếp với thực phẩm, dược phẩm và hệ thống nước cất. Dùng co công nghiệp cho các hệ thống phụ trợ như nước chiller, khí nén xưởng hoặc xả thải thô.

Vì Sao Nên Sử Dụng sanitary pipe fitting?

Sử dụng phụ kiện vi sinh chuẩn kỹ thuật mang lại nhiều giá trị thiết thực cho nhà máy:

• Đảm bảo an toàn vệ sinh thực phẩm: Triệt tiêu nơi trú ngụ của vi khuẩn và vi sinh vật gây hại.

• Chống ăn mòn hóa chất: Chất liệu inox cao cấp chịu được các dung dịch tẩy rửa nồng độ cao.

• Tương thích hoàn hảo hệ thống CIP/SIP: Cho phép tự động rửa sạch tại chỗ và tiệt trùng bằng hơi nước nóng mà không cần tháo rời.

• Độ hoàn thiện vượt trội: Bề mặt lòng trong bóng mịn hạn chế tối đa nguy cơ bám đọng cặn sản phẩm.

• Tuổi thọ vận hành dài lâu: Bền bỉ trước các cú sốc nhiệt và chênh lệch áp suất trong dây chuyền.

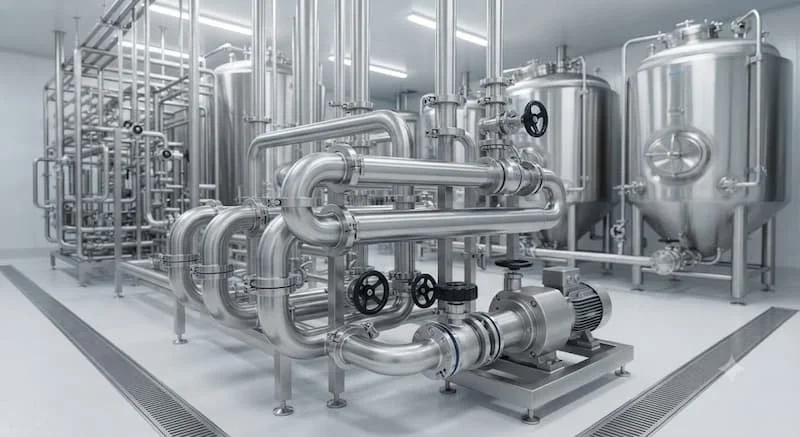

Ứng Dụng Thực Tế Của sanitary pipe fitting

Thiết bị xuất hiện trong toàn bộ các công đoạn chế biến sạch:

• Nhà máy chế biến sữa và các sản phẩm từ sữa.

• Nhà máy sản xuất bia, rượu, nước giải khát và nước tinh khiết.

• Dây chuyền sản xuất dược phẩm, vắc xin, nước cất tiêm.

• Nhà máy sản xuất mỹ phẩm, kem dưỡng, hóa mỹ phẩm sạch.

• Các hệ thống tự động xả rửa CIP, tiệt trùng SIP và hệ thống lọc nước tinh khiết RO.

Những Sai Lầm Thường Gặp Khi Lựa Chọn

1. Chọn sai mác vật liệu: Dùng inox 304 cho dây chuyền sản xuất dung dịch truyền dịch chứa muối gây ăn mòn lỗ.

2. Lắp lẫn tiêu chuẩn: Kết nối co tiêu chuẩn DIN vào đường ống tiêu chuẩn SMS dẫn đến lệch đường kính ngoài và lệch gioăng.

3. Dùng co công nghiệp mài bóng: Nhiều đơn vị tự mài bóng co công nghiệp làm bề mặt không đều, tạo khe hở cho vi khuẩn phát triển.

4. Quên kiểm tra độ nhám Ra: Không yêu cầu chứng chỉ độ nhám dẫn đến mua phải hàng kém chất lượng.

5. Hàn không bảo vệ khí Argon: Làm cháy đen mặt trong mối hàn, tạo điểm gỉ sét ngầm bên trong ống.

Checklist Lựa Chọn sanitary pipe fitting Chuẩn Kỹ Thuật

• Xác định rõ môi trường lưu chất tiếp xúc trực tiếp.

• Lựa chọn mác inox 304 hay inox 316L.

• Xác định chuẩn đường ống đang dùng là SMS, DIN hay 3A.

• Chọn góc cong thích hợp là 45 độ, 90 độ hay 180 độ.

• Chọn kiểu kết nối là hàn đối đầu hay cùm Clamp.

• Đo chính xác kích thước đường kính ngoài và độ dày thành ống.

• Kiểm tra dải áp suất và nhiệt độ vận hành tối đa.

• Yêu cầu đơn vị cấp hàng cung cấp chứng chỉ độ nhám Ra và chứng từ CO/CQ.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

• Lắp đặt đúng chiều: Đảm bảo độ đồng tâm giữa co và đường ống trước khi xiết Clamp hoặc hàn.

• Kỹ thuật hàn vi sinh: Bắt buộc thổi khí Argon bảo vệ lòng trong khi thực hiện mối hàn TIG.

• Bảo vệ bề mặt: Tránh dùng các vật dụng kim loại sắc nhọn chà xát làm xước lớp bóng vi sinh.

• Kiểm tra gioăng làm kín: Định kỳ kiểm tra và thay thế gioăng Clamp silicone hoặc PTFE khi có dấu hiệu lão hóa.

• Tuân thủ quy trình CIP/SIP: Chạy chu trình xả rửa và tiệt trùng định kỳ theo đúng thông số nhiệt độ khuyến cáo.

Các Câu Hỏi Thường Gặp (FAQ)

Co inox vi sinh là gì?

Đây là phụ kiện nối ống bằng inox 304 hoặc 316L đánh bóng bề mặt, dùng để đổi hướng dòng chảy trong các đường ống yêu cầu tiêu chuẩn vệ sinh cao.

Co inox vi sinh 304 và 316L khác nhau thế nào?

Inox 316L chứa ít Carbon hơn và có thêm thành phần Molybdenum, giúp chịu axit và hóa chất tốt hơn inox 304.

Co inox vi sinh có dùng cho hệ thống thực phẩm được không?

Có, đây là dòng phụ kiện tiêu chuẩn chuyên dùng cho ngành thực phẩm, sữa, bia và dược phẩm.

Tiêu chuẩn SMS và DIN khác nhau ra sao?

Tiêu chuẩn SMS theo hệ inch của Thụy Điển, trong khi tiêu chuẩn DIN theo hệ mm của Đức. Kích thước đường kính ngoài và độ dày của hai tiêu chuẩn này hoàn toàn khác nhau.

Bao lâu nên kiểm tra và vệ sinh phụ kiện?

Hệ thống nên được vệ sinh CIP sau mỗi ca sản xuất và kiểm tra gioăng định kỳ 3 đến 6 tháng một lần.

Cách Lựa Chọn Co Inox Vi Sinh Phù Hợp

Phụ kiện co inox vi sinh là thành phần không thể thiếu giúp đảm bảo sự vận hành liên tục và an toàn vệ sinh cho toàn bộ hệ thống đường ống sạch. Việc chọn lựa chính xác chuẩn kích thước, vật liệu inox 304 hay 316L cùng kiểu kết nối phù hợp không chỉ ngăn ngừa sự cố nhiễm khuẩn mà còn giúp nâng cao tuổi thọ vận hành cho nhà máy.

Nếu bạn đang tìm kiếm các dòng phụ kiện inox vi sinh đạt chuẩn chất lượng quốc tế với đầy đủ chứng chỉ CO/CQ, hãy liên hệ ngay với chúng tôi hôm nay để được đội ngũ kỹ sư hỗ trợ tư vấn chuyên sâu và nhận báo giá ưu đãi nhất đối với co inox vi sinh.
