Stainless Steel Cylinder: Hướng Dẫn Kỹ Thuật Và Lựa Chọn Tối Ưu

Trong ngành cơ khí tự động hóa và điều khiển lưu chất, việc duy trì chuyển động tuyến tính ổn định trong môi trường khắc nghiệt là một thách thức lớn. Thiết bị stainless steel cylinder (xi lanh inox) ra đời như giải pháp kỹ thuật cốt lõi giúp hệ thống vận hành liên tục, bền bỉ và đáp ứng các tiêu chuẩn vệ sinh khắt khe. Việc thấu hiểu chi tiết về cấu tạo, phân loại cũng như thông số kỹ thuật của thiết bị này sẽ giúp nhà thầu và kỹ sư tối ưu hóa chi phí vận hành, giảm thiểu thời gian dừng máy ngoài dự kiến.

Stainless Steel Cylinder Là Gì?

Định Nghĩa Kỹ Thuật

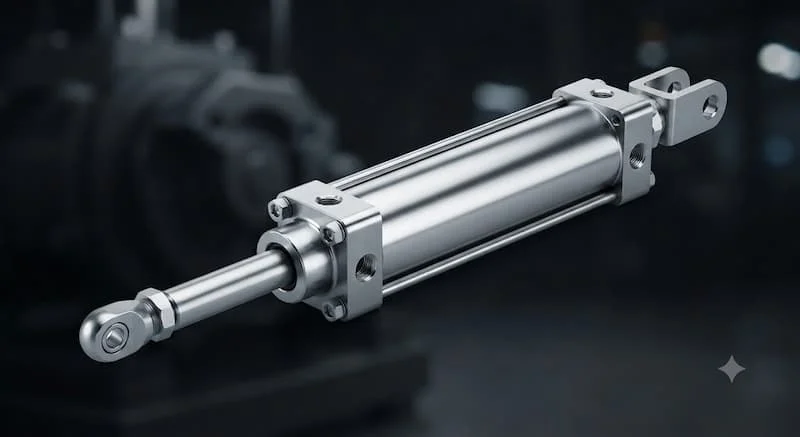

Sản phẩm xi lanh inox là dòng xi lanh công nghiệp có cấu trúc thân và các bộ phận chịu lực chính chế tạo hoàn toàn từ vật liệu thép không gỉ (inox). Thiết bị này sử dụng năng lượng khí nén hoặc áp lực thủy lực để chuyển hóa thành động năng dạng chuyển động tịnh tiến thẳng.

Chức Năng Và Môi Trường Vận Hành

Trong các hệ thống cơ khí và đường ống, thiết bị đóng vai trò là cơ cấu chấp hành trực tiếp thực hiện các thao tác đóng mở van, đẩy, kéo, kẹp hoặc nâng hạ sản phẩm. Nhờ đặc tính chống gỉ sét tuyệt đối, sản phẩm hoạt động ổn định trong nhiều điều kiện khắc nghiệt:

• Môi trường ẩm ướt, tiếp xúc liên tục với nước và hóa chất tẩy rửa.

• Môi trường có tính ăn mòn hóa học cao như axit, kiềm, dung môi.

• Các dây chuyền sản xuất yêu cầu đảm bảo an toàn vệ sinh thực phẩm và dược phẩm.

• Các khu vực có dải nhiệt độ vận hành biến đổi cực đoan.

Cấu Tạo Và Nguyên Lý Hoạt Động Của xi lanh inox

Các Bộ Phận Cấu Thành

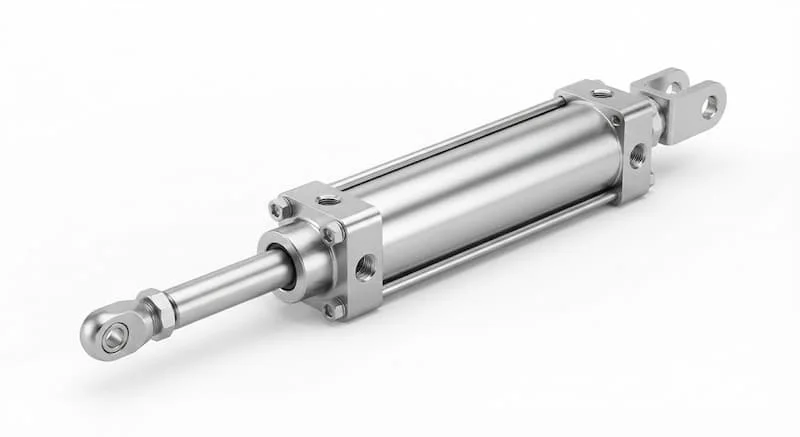

Một thiết bị xi lanh inox chuẩn kỹ thuật được lắp ráp từ các chi tiết cơ khí chính xác cao:

• Thân xi lanh (Barrel): Dạng ống tròn bằng inox gia công bề mặt trong siêu mịn để giảm ma sát.

• Piston: Đĩa kim loại di chuyển bên trong thân, chia lòng xi lanh thành hai khoang áp suất.

• Ty piston (Piston Rod): Trục inox truyền lực từ piston ra cơ cấu bên ngoài.

• Gioăng làm kín (Seals): Chất liệu Viton hoặc NBR giúp ngăn rò rỉ áp suất và chống ăn mòn.

• Nắp trước và nắp sau (End Caps): Bịt kín hai đầu thân xi lanh, tích hợp cổng cấp áp.

• Đầu nối (Ports): Dẫn dòng khí nén hoặc dầu thủy lực vào ra khoang xi lanh.

Nguyên Lý Vận Hành

Sản phẩm hoạt động dựa trên nguyên lý chênh lệch áp suất. Khi lưu chất (khí nén hoặc chất lỏng thủy lực) được đưa vào khoang sau qua đầu nối, áp lực sẽ tác động lên bề mặt piston, đẩy ty piston duỗi ra. Ngược lại, khi cấp lưu chất vào khoang trước, ty piston sẽ thu về vị trí ban đầu.

Các Loại xi lanh inox Phổ Biến

Mỗi dòng thiết bị được thiết kế chuyên biệt để đáp ứng từng yêu cầu tải trọng và không gian lắp đặt khác nhau:

Xi Lanh Khí Nén Inox

• Cấu tạo: Thân inox siêu nhẹ, gioăng cao su chịu ma sát.

• Ưu điểm: Tốc độ đáp ứng nhanh, chi phí hợp lý, nguồn khí nén sạch.

• Nhược điểm: Lực đẩy hạn chế, phụ thuộc vào áp suất khí nén.

• Ứng dụng: Dây chuyền đóng gói, gắp sản phẩm tự động.

Xi Lanh Thủy Lực Inox

• Cấu tạo: Vỏ inox đúc dày, ty piston đường kính lớn chịu tải.

• Ưu điểm: Tạo ra lực ép vô cùng lớn, vận hành mượt mà.

• Nhược điểm: Tốc độ di chuyển chậm hơn khí nén, nguy cơ rò rỉ dầu.

• Ứng dụng: Thiết bị nâng hạ nặng, van công nghiệp áp lực cao.

Xi Lanh Tác Động Đơn

• Cấu tạo: Cấp áp lực ở một cổng, thu về bằng lò xo nội tại.

• Ưu điểm: Tự động thu về an toàn khi mất nguồn cấp, tiết kiệm lưu chất.

• Nhược điểm: Hành trình ngắn, lực ép bị giảm do cản của lò xo.

• Ứng dụng: Cơ cấu kẹp giữ, van xả khẩn cấp.

Xi Lanh Tác Động Kép

• Cấu tạo: Có hai cổng cấp áp lực riêng biệt ở hai đầu.

• Ưu điểm: Lực đẩy và lực kéo hoàn toàn cân bằng, hành trình linh hoạt.

• Nhược điểm: Tốn lượng lưu chất gấp đôi, hệ thống van điều khiển phức tạp hơn.

• Ứng dụng: Robot công nghiệp, cơ cấu đẩy kéo liên tục.

Xi Lanh Mini Inox

• Cấu tạo: Kích thước đường kính mỏng gọn, thiết kế tinh xảo.

• Ưu điểm: Tiết kiệm không gian lắp đặt tối đa.

• Nhược điểm: Không chịu được tải trọng ngang lớn.

• Ứng dụng: Ngành y tế, sản xuất linh kiện điện tử.

Xi Lanh Tiêu Chuẩn ISO

• Cấu tạo: Kích thước lắp đặt chuẩn hóa theo quy chuẩn quốc tế ISO 6432 hoặc ISO 15552.

• Ưu điểm: Dễ dàng thay thế tương đương giữa các thương hiệu khác nhau.

• Nhược điểm: Chi phí sản xuất cao hơn loại phi tiêu chuẩn.

• Ứng dụng: Hệ thống tự động hóa tiêu chuẩn toàn cầu.

Xi Lanh Chịu Áp Suất Cao

• Cấu tạo: Thân inox dầy dặn, gioăng phớt chịu nhiệt và chịu lực chuyên dụng.

• Ưu điểm: Hoạt động an toàn trong điều kiện cực kỳ khắc nghiệt.

• Nhược điểm: Trọng lượng nặng, giá thành cao.

• Ứng dụng: Ngành đóng tàu, khai thác dầu khí ngoài khơi.

Thông Số Kỹ Thuật Của xi lanh inox

Việc nắm rõ các tham số kỹ thuật giúp đảm bảo tính tương thích khi tích hợp vào hệ thống:

So Sánh Inox 304 Và Inox 316 Cho xi lanh inox

Chất liệu chế tạo quyết định độ bền của xi lanh inox trong từng môi trường:

Khi nào nên chọn:

• Chọn Inox 304 khi hệ thống hoạt động trong nhà xưởng khô ráo, chế biến thực phẩm thông thường để tối ưu chi phí.

• Chọn Inox 316 khi thiết bị phải tiếp xúc trực tiếp với hóa chất ăn mòn, nước biển hoặc môi trường yêu cầu vô trùng tuyệt đối.

Vì Sao Nên Sử Dụng xi lanh inox?

Lựa chọn dòng sản phẩm này mang lại nhiều lợi ích kinh tế và vận hành lâu dài:

• Chống ăn mòn tuyệt đối: Không bị gỉ sét khi làm việc trong môi trường ẩm ướt hoặc tiếp xúc với chất tẩy rửa.

• Độ bền và tuổi thọ cao: Vật liệu thép không gỉ chịu lực cơ học tốt, hạn chế biến dạng khi chịu tải trọng lớn.

• Dễ dàng vệ sinh: Bề mặt inox nhẵn bóng giúp việc lau chùi bụi bẩn và vi khuẩn diễn ra nhanh chóng, đáp ứng chuẩn vệ sinh nghiêm ngặt.

• Khả năng chịu nhiệt tốt: Vận hành ổn định trong các lò sấy hoặc môi trường cấp đông lạnh sâu.

• Tối ưu chi phí bảo trì: Hạn chế tối đa thời gian dừng máy sửa chữa do hư hỏng gỉ sét, giảm chi phí thay thế linh kiện định kỳ.

Ứng Dụng Thực Tế Của xi lanh inox

Thiết bị hiện diện phổ biến trong các ngành công nghiệp đòi hỏi tiêu chuẩn kỹ thuật cao:

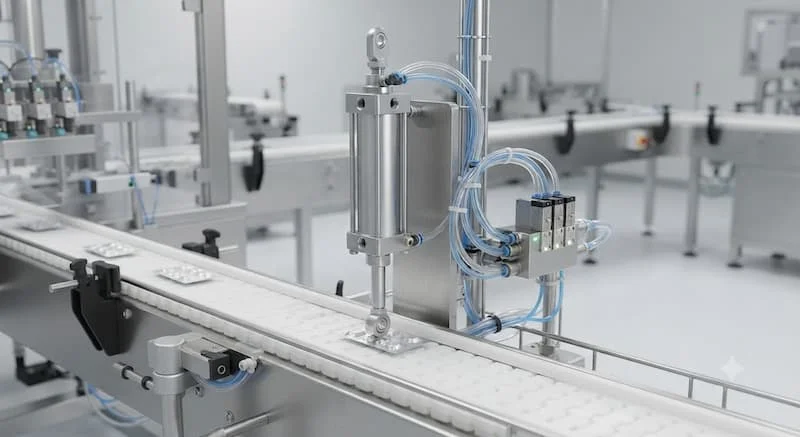

• Nhà máy thực phẩm và đồ uống: Sử dụng trong khâu chiết rót, đóng chai, phân loại sản phẩm trực tiếp.

• Ngành dược phẩm: Cơ cấu chấp hành trong phòng sạch, hệ thống đóng gói thuốc vô trùng.

• Công nghiệp hóa chất: Đóng mở các van xả axit, chuyển đổi dòng chất lỏng ăn mòn.

• Hệ thống xử lý nước sạch và nước thải: Điều khiển cánh cống, van chặn trong môi trường ngập nước.

• Dầu khí, đóng tàu và nhà máy điện: Vận hành trên các giàn khoan ngoài khơi, nơi có độ mặn không khí cực cao.

Những Sai Lầm Thường Gặp Khi Lựa Chọn xi lanh inox

• Chọn sai đường kính piston: Piston quá nhỏ sẽ không đủ lực kéo tải, ngược lại piston quá lớn gây lãng phí năng lượng lưu chất.

• Tính toán sai hành trình: Chọn hành trình dư thừa khiến kích thước tổng thể phình to, gây va đập cơ khí ở cuối hành trình.

• Nhầm lẫn loại vật liệu inox: Sử dụng inox 304 trong môi trường chứa Clo cao dẫn đến hiện tượng ăn mòn rỗ, gây rò rỉ khí.

• Bỏ qua yếu tố nhiệt độ: Không sử dụng gioăng chịu nhiệt khi làm việc trên 80 độ C khiến gioăng bị chai cứng và mất khả năng làm kín.

• Không tuân theo tiêu chuẩn ISO: Mua các loại xi lanh có kích thước phi tiêu chuẩn khiến việc tìm kiếm phụ kiện thay thế sau này gặp nhiều khó khăn.

Checklist Lựa Chọn xi lanh inox

Hãy kiểm tra kỹ các tiêu chí sau trước khi quyết định mua hàng:

• Môi trường hoạt động: Có chứa hóa chất, nước muối hay yêu cầu phòng sạch không?

• Áp suất làm việc tối đa: Hệ thống cung cấp bao nhiêu bar áp lực?

• Hành trình làm việc (Stroke): Cần khoảng cách di chuyển chính xác là bao nhiêu mm?

• Đường kính piston (Bore): Đã tính toán đủ lực đẩy tải trọng cần thiết chưa?

• Mác inox: Lựa chọn Inox 304 hay Inox 316?

• Kiểu gắn kết: Cần gá đầu, gá đuôi hay dùng mặt bích?

• Tiêu chuẩn kích thước: Có chuẩn theo ISO 6432 hay ISO 15552 không?

• Nhiệt độ môi trường: Có cần sử dụng phớt chịu nhiệt chuyên dụng không?

• Thương hiệu và chứng nhận: Sản phẩm có đầy đủ chứng chỉ CO và CQ không?

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

• Lắp đặt chính tâm: Đảm bảo ty piston và tải trọng chuyển động trên một đường thẳng, tránh lực tác động lệch tâm gây cong ty.

• Vệ sinh đường ống: Xịt sạch bụi bẩn và phoi kim loại trong tuyến ống trước khi nối vào cổng xi lanh.

• Kiểm tra gioăng phớt: Định kỳ kiểm tra tình trạng làm kín để phát hiện sớm các nguy cơ rò rỉ áp suất.

• Bôi trơn đúng cách: Sử dụng mỡ bôi trơn chuyên dụng tương thích với vật liệu gioăng và tiêu chuẩn an toàn thực phẩm nếu cần.

• Thay thế linh kiện định kỳ: Chủ động thay mới các bộ phớt làm kín khi xuất hiện hiện tượng sụt áp.

Các Câu Hỏi Thường Gặp (FAQ)

Stainless steel cylinder là gì?

Đây là loại xi lanh công nghiệp được chế tạo từ chất liệu thép không gỉ (inox), dùng để tạo ra chuyển động thẳng nhờ áp lực khí nén hoặc thủy lực.

Inox 304 hay Inox 316 tốt hơn cho xi lanh?

Inox 316 tốt hơn về khả năng chống ăn mòn hóa chất và nước muối, nhưng Inox 304 có giá thành tối ưu hơn cho các ứng dụng thông thường.

Xi lanh inox có chịu được môi trường hóa chất không?

Có, đặc biệt là các dòng xi lanh làm từ Inox 316 kết hợp với gioăng Viton có khả năng kháng hầu hết các loại axit và dung môi nhẹ.

Khi nào nên chọn xi lanh tác động kép?

Nên chọn khi hệ thống yêu cầu cả lực đẩy và lực kéo chủ động trong cả hai chiều di chuyển.

Tuổi thọ của stainless steel cylinder là bao lâu?

Nếu chọn đúng tải trọng, lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ, thiết bị có thể vận hành ổn định từ 3 đến 5 năm liên tục.

Cách Lựa Chọn Stainless Steel Cylinder Phù Hợp Cho Từng Ứng Dụng

Thiết bị stainless steel cylinder đóng vai trò then chốt giúp duy trì sự tin cậy và chính xác cho các dây chuyền sản xuất hiện đại. Việc đầu tư đúng chủng loại vật liệu, kích thước đường kính và tiêu chuẩn áp suất ngay từ ban đầu không chỉ giúp nâng cao hiệu suất làm việc mà còn bảo vệ hệ thống khỏi những hư hỏng đắt giá.

Nếu bạn đang tìm kiếm giải pháp xi lanh inox chất lượng cao hoặc cần hỗ trợ tính toán thông số kỹ thuật chính xác cho công trình, hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi để nhận tư vấn chuyên sâu và bảng báo giá cạnh tranh nhất đối với stainless steel cylinder.
