Wafer Type Single Disc Swing Check Valve: Cấu Tạo, Thông Số Và Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp hiện đại, sự cố sụt áp bất ngờ hoặc ngắt đột ngột hệ thống bơm có thể dẫn đến hiện tượng dòng chảy ngược vô cùng nguy hiểm. Hiện tượng này không chỉ gây thất thoát lưu chất mà còn tạo ra các cú sốc áp lực làm hư hỏng máy bơm và các thiết bị đo đếm đắt tiền. Để giải quyết triệt để vấn đề này, dòng van một chiều lá lật dạng kẹp (wafer) đã trở thành sự lựa chọn hàng đầu của các kỹ sư nhờ thiết kế siêu gọn nhẹ và khả năng tự động phản ứng cực nhanh. Việc thấu hiểu chi tiết về cấu tạo, thông số kỹ thuật và nguyên lý vận hành của thiết bị sẽ giúp doanh nghiệp bảo vệ tối đa hạ tầng đường ống và tối ưu chi phí đầu tư.

Wafer Type Single Disc Swing Check Valve Là Gì?

Wafer type single disc swing check valve là van một chiều dạng wafer sử dụng một đĩa van xoay để cho phép lưu chất chảy theo một chiều và tự động đóng khi dòng chảy đảo chiều, giúp bảo vệ hệ thống đường ống và thiết bị.

Ý Nghĩa Các Thành Phần Cấu Tạo

Tên gọi tiếng Anh của thiết bị phản ánh đầy đủ các đặc tính kỹ thuật cốt lõi:

• Wafer Type: Kiểu kết nối kẹp giữa hai mặt bích đường ống bằng hệ thống bu-lông dài, không cần અને vành bích riêng trên thân van.

• Single Disc: Cấu trúc đĩa đơn dạng lá lật duy nhất chịu trách nhiệm đóng mở lòng van.

• Swing Check Valve: Cơ cấu một chiều dạng lá lật, đĩa van xoay quanh một trục cố định để mở ra hoặc sập lại.

Chức Năng Bảo Vệ Hệ Thống

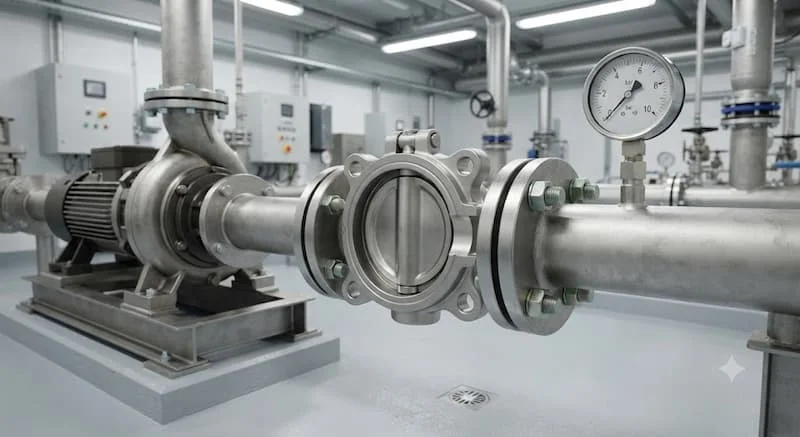

Nhờ khả năng vận hành tự động không cần nguồn năng lượng bên ngoài, van một chiều lá lật dạng kẹp (wafer) đóng vai trò như một lá chắn an toàn. Thiết bị chặn đứng tức thì dòng chảy dội ngược khi ngắt bơm, triệt tiêu hiện tượng va đập thủy lực và duy trì hướng di chuyển cố định của lưu chất trong mạng lưới ống.

Cấu Tạo Và Nguyên Lý Hoạt Động

Các Bộ Phận Cấu Thành

Thiết bị sở hữu thiết kế mỏng nhẹ nhưng đảm bảo độ vững chắc cơ học cao:

• Thân van: Dạng vòng đệm mỏng, bao bọc toàn bộ cơ cấu bên trong và chịu lực nén từ hai mặt bích.

• Đĩa van: Tấm kim loại hình tròn được gia công nhẵn, gắn nối với trục xoay để chắn dòng chảy.

• Trục xoay và chốt giữ: Cố định đĩa van vào thân van, làm điểm tựa cho đĩa swing lật qua lật lại.

• Gioăng làm kín: Bố trí ở bề mặt tiếp xúc giữa đĩa van và thân van, đảm bảo độ kín tuyệt đối khi van đóng.

Nguyên Lý Vận Hành Tự Động

Khi có dòng chảy thuận xuất hiện với áp lực đủ lớn, đĩa van sẽ bị đẩy xoay quanh trục và mở ra, cho phép lưu chất đi qua với trở lực tối thiểu.

Khi dòng chảy dừng lại hoặc có dấu hiệu đảo chiều, sự kết hợp giữa trọng lực bản thân đĩa van và áp lực ngược của lưu chất sẽ lập tức ép đĩa van sập mạnh về vị trí đế đỡ. Lớp gioăng làm kín bị nén chặt, ngắt hoàn toàn khả năng chảy ngược của lưu chất.

Các Loại van một chiều lá lật dạng kẹp (wafer)

Sản phẩm được phân loại đa dạng để phù hợp với từng môi trường lưu chất và tiêu chuẩn đường ống:

Phân Loại Theo Vật Liệu Chế Tạo

• Gang và Gang dẻo: Giá thành tối ưu, chịu lực tốt, ứng dụng rộng rãi trong hệ thống cấp thoát nước sạch và PCCC.

• Inox 304 và Inox 316: Khả năng chống ăn mòn hóa chất tuyệt vời, chịu nhiệt độ cao, dùng cho dược phẩm, thực phẩm và hóa chất.

• Thép Carbon: Chịu áp suất cực lớn và nhiệt độ cao, chuyên dụng cho ngành dầu khí và hệ thống hơi nóng.

Phân Loại Theo Kiểu Làm Kín Và Tiêu Chuẩn

• Kiểu làm kín Soft Seat: Bề mặt làm kín bằng cao su EPDM, NBR hoặc Viton, đảm bảo độ kín tuyệt đối ở áp suất thấp.

• Kiểu làm kín Metal Seat: Bề mặt làm kín kim loại tiếp xúc kim loại, chịu được nhiệt độ cao và môi trường có độ mài mòn.

• Tiêu chuẩn mặt bích: Được thiết kế tương thích với đa dạng tiêu chuẩn như JIS 10K/20K, ANSI Class 150/300, DIN PN10/PN16/PN25/PN40 và BS.

Thông Số van một chiều lá lật dạng kẹp (wafer)

So Sánh Với Các Loại Van Một Chiều Khác

Vì Sao Nên Chọn Thiết Kế Wafer?

Kiểu thiết kế mỏng dạng Wafer mang lại hàng loạt ưu thế vượt trội so với các dòng van một chiều nối bích truyền thống:

• Tiết kiệm không gian lắp đặt: Chiều dài thân van cực ngắn, phù hợp cho các không gian nhà xưởng hẹp hoặc cụm trạm bơm nhỏ.

• Giảm trọng lượng hệ thống: Giảm tải trọng kéo lên đường ống, không cần dựng quá nhiều giá đỡ gia cố.

• Dễ dàng thi công: Lắp đặt nhanh chóng bằng cách kẹp giữa hai mặt bích, giảm thời gian và chi phí nhân công.

• Chi phí đầu tư thấp: Tiết kiệm đáng kể lượng kim loại đúc thân van, giúp hạ giá thành sản phẩm.

• Linh hoạt tiêu chuẩn: Thiết kế thân Wafer cho phép lắp vừa nhiều tiêu chuẩn mặt bích khác nhau như JIS, DIN hay ANSI.

Ứng Dụng van một chiều lá lật dạng kẹp (wafer)

Sản phẩm được ứng dụng rộng rãi trong hàng loạt ngành công nghiệp trọng điểm:

• Nhà máy xử lý nước sạch và hệ thống thu gom xử lý nước thải đô thị.

• Hệ thống điều hòa không khí trung tâm HVAC và mạng lưới phòng cháy chữa cháy PCCC.

• Các trạm bơm cấp nước công nghiệp, trạm bơm tăng áp tòa nhà cao tầng.

• Dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm và hóa chất tinh khiết.

• Mạng lưới dẫn dầu khí, hệ thống phân phối hơi nóng công nghiệp.

Những Sai Lầm Thường Gặp Khi Sử Dụng

1. Lắp ngược chiều dòng chảy: Không chú ý mũi tên chỉ hướng trên thân van khiến dòng chảy bị chặn hoàn toàn.

2. Chọn sai vật liệu làm kín: Dùng gioăng EPDM cho môi trường xăng dầu khiến gioăng bị trương nở và kẹt đĩa van.

3. Không tính đến va đập thủy lực: Sử dụng van đĩa đơn cho các tuyến ống đứng áp lực quá cao gây hiện tượng đập đĩa mạnh sinh ra tiếng ồn lớn.

4. Lắp đặt sai phương: Lắp van đĩa lật trên tuyến ống đứng có dòng chảy hướng từ trên xuống làm đĩa van không thể đóng kín.

5. Bỏ qua bảo trì định kỳ: Không kiểm tra bám cặn làm rỉ sét trục xoay, dẫn đến kẹt đĩa van khi vận hành.

Checklist Chọn Wafer Type Single Disc Swing Check Valve

• Chọn đúng kích thước danh nghĩa DN tương thích đường ống.

• Xác định cấp áp suất làm việc PN hoặc Class của hệ thống.

• Kiểm tra tiêu chuẩn mặt bích đấu nối là JIS, DIN hay ANSI.

• Chọn vật liệu thân và đĩa van phù hợp với độ ăn mòn của môi chất.

• Chọn vật liệu gioăng làm kín theo nhiệt độ làm việc thực tế.

• Xác định rõ hướng chảy của đường ống là nằm ngang hay đứng.

• Kiểm tra thương hiệu và yêu cầu đầy đủ chứng chỉ CO-CQ.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

• Lắp đúng chiều hướng dòng chảy: Bắt buộc lắp van theo đúng hướng mũi tên đúc nổi trên thân van.

• Phương lắp đặt chuẩn xác: Ưu tiên lắp trên đường ống nằm ngang. Nếu lắp trên ống đứng, hướng dòng chảy bắt buộc phải đi từ dưới lên.

• Vệ sinh mặt bích: Làm sạch bám cặn và phoi kim loại trên mặt bích trước khi kẹp van.

• Siết bu-lông đối xứng: Siết chặt các bu-lông kẹp bích theo hình chéo đối xứng để van không bị lệch nghiêng gây kẹt đĩa.

• Kiểm tra định kỳ: Định kỳ tháo van kiểm tra độ mòn của đĩa van và độ đàn hồi của gioăng cao su để thay thế kịp thời.

Các Câu Hỏi Thường Gặp (FAQ)

Wafer type single disc swing check valve hoạt động như thế nào?

Van hoạt động hoàn toàn tự động nhờ lực đẩy của dòng chảy thuận để mở đĩa van và dùng trọng lực kết hợp áp lực ngược để đóng chặt đĩa van khi dòng chảy dừng hoặc đảo chiều.

Có thể lắp van theo phương đứng được không?

Có thể lắp theo phương đứng nhưng dòng chảy bắt buộc phải có hướng đi từ dưới lên trên để trọng lực hỗ trợ đĩa van đóng lại khi dừng dòng chảy.

Van gang và van inox khác nhau ra sao?

Van gang có giá thành rẻ, thích hợp cho nước sạch và PCCC. Van inox chịu được ăn mòn hóa chất, axit, nước mặn và chịu nhiệt độ cao hơn nhiều so với van gang.

Van có phù hợp dùng cho nước biển không?

Có, nhưng bắt buộc phải chọn vật liệu thân và đĩa bằng Inox 316, Duplex hoặc vật liệu mạ phủ chuyên dụng để chống ăn mòn muối biển.

Bao lâu nên tiến hành bảo trì van một lần?

Hệ thống nên được kiểm tra định kỳ 6 đến 12 tháng một lần tùy thuộc vào tần suất hoạt động và độ sạch của môi chất.

Cách Lựa Chọn Wafer Type Single Disc Swing Check Valve Phù Hợp

Tổng kết lại, thiết bị wafer type single disc swing check valve là giải pháp tối ưu giúp bảo vệ toàn diện hệ thống đường ống trước nguy cơ dòng chảy ngược và va đập thủy lực. Việc lựa chọn chuẩn xác kích thước DN, cấp áp suất, chất liệu inox hay gang cùng loại gioăng làm kín tương thích sẽ đảm bảo dây chuyền vận hành ổn định, an toàn và kéo dài tuổi thọ thiết bị.
