Valves: Tổng Quan Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, việc kiểm soát dòng chảy luôn là yếu tố then chốt quyết định tính an toàn và hiệu suất vận hành. Các thiết bị valves (van công nghiệp) đóng vai trò là những chốt chặn quan trọng, đảm bảo lưu chất dịch chuyển đúng hướng, đúng lưu lượng và áp suất thiết kế. Việc hiểu rõ bản chất, phân loại cũng như tiêu chuẩn kỹ thuật của các dòng van giúp kỹ sư và nhà thầu tối ưu hóa chi phí đầu tư, triệt tiêu sự cố rò rỉ và nâng cao tuổi thọ công trình.

Valves Là Gì?

Định Nghĩa Kỹ Thuật Và Chức Năng

Các dòng van công nghiệp là thiết bị cơ khí hoặc tự động hóa được lắp đặt trực tiếp trên đường ống để thực hiện chức năng đóng, mở, phân nhánh hoặc điều tiết dòng chảy của chất lỏng, chất khí và hỗn hợp lưu chất.

Vai Trò Và Môi Trường Sử Dụng

Sản phẩm giữ vai trò bảo vệ an toàn cho máy bơm, thiết bị đo và tuyến ống khỏi hiện tượng quá áp hoặc búa nước dội ngược. Thiết bị hoạt động ổn định trong đa dạng môi trường:

• Nước sạch và nước thải: Hệ thống cấp thoát nước, xử lý môi trường.

• Hơi nóng và khí nén: Lò hơi, nhà máy nhiệt điện, dây chuyền sấy.

• Dầu và hóa chất: Dầu khí, dung môi ăn mòn, axit, kiềm.

• Thực phẩm và dược phẩm: Các môi trường yêu cầu tiêu chuẩn vi sinh khắt khe.

Nguyên Lý Hoạt Động Của van công nghiệp

Các thiết bị van công nghiệp vận hành dựa trên cơ chế tác động lực cơ học hoặc tín hiệu điều khiển để thay đổi vị trí của đĩa van so với cửa van.

Các Cơ Chế Vận Hành Chính

• Đóng mở lưu chất: Chuyển đổi linh hoạt giữa trạng thái thông suốt hoàn toàn và chặn đứng hoàn toàn dòng chảy.

• Điều tiết lưu lượng: Thay đổi diện tích hẹp của khe hở đĩa van để tăng giảm lưu lượng chính xác.

• Ngăn dòng chảy ngược: Đĩa van tự động đóng chặt nhờ chênh lệch áp suất ngược để bảo vệ máy bơm.

• Giảm áp và xả áp: Tự động xả bớt áp suất thừa hoặc duy trì áp suất đầu ra cố định để tránh nổ ống.

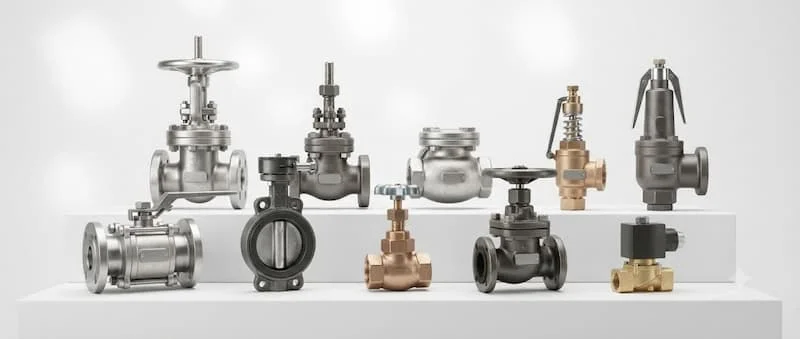

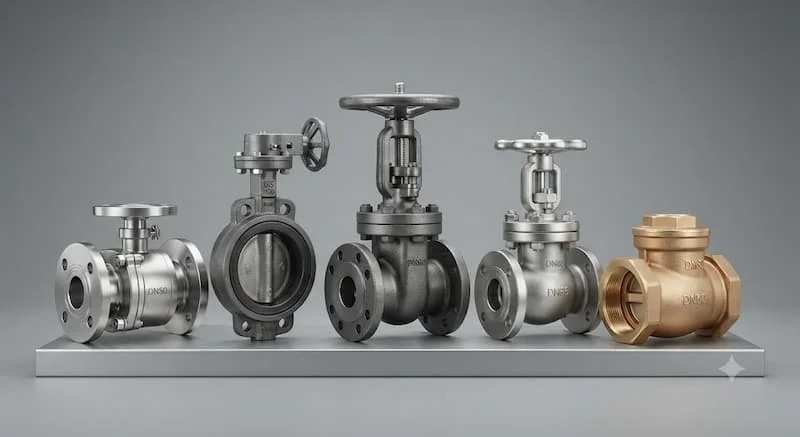

Các Loại van công nghiệp Phổ Biến Hiện Nay

Mỗi dòng van được thiết kế chuyên biệt cho từng mục đích vận hành kỹ thuật khác nhau:

Van Bi (Ball Valve)

• Cấu tạo: Sử dụng viên bi rỗng đục lỗ xoay 90 độ bên trong thân van.

• Ưu điểm: Đóng mở cực nhanh, độ kín khít tuyệt đối, tổn thất áp suất rất thấp.

• Nhược điểm: Khó điều tiết lưu lượng ở các góc mở hẹp.

• Ứng dụng: Van chặn tổng, đường ống khí nén, hóa chất.

Van Bướm (Butterfly Valve)

• Cấu tạo: Đĩa van hình đĩa tròn xoay quanh trục cố định ở tâm.

• Ưu điểm: Thiết kế mỏng gọn, trọng lượng nhẹ, giá thành tối ưu cho ống lớn.

• Nhược điểm: Đĩa van luôn nằm trong lòng ống gây cản dòng nhẹ.

• Ứng dụng: Hệ thống HVAC, cấp nước, PCCC công nghiệp.

Van Cổng (Gate Valve)

• Cấu tạo: Cánh van hình lá kim loại nâng lên hạ xuống vuông góc dòng chảy.

• Ưu điểm: Mở hoàn toàn không làm giảm lưu lượng và áp suất.

• Nhược điểm: Thời gian đóng mở chậm, kích thước chiều cao lớn.

• Ứng dụng: Tuyến ống xả thẳng, cấp nước thô.

Van Cầu (Globe Valve)

• Cấu tạo: Dòng chảy đi theo đường cong chữ S, đĩa van dạng hình nón.

• Ưu điểm: Khả năng điều tiết lưu lượng chính xác nhất.

• Nhược điểm: Lực cản dòng chảy lớn, gây sụt áp hệ thống.

• Ứng dụng: Đường ống hơi nóng, lò hơi, chất lỏng áp suất cao.

Van Một Chiều (Check Valve)

• Cấu tạo: Đĩa van dạng lá lật, lò xo hoặc dạng bi tự động vận hành.

• Ưu điểm: Tự động chặn dòng ngược không cần nguồn năng lượng ngoài.

• Nhược điểm: Dễ kẹt nếu lưu chất chứa nhiều rác thô.

• Ứng dụng: Ngay sau cổng xả máy bơm nước.

Van Kim (Needle Valve)

• Cấu tạo: Đĩa van là một kim nhọn hình nón tinh xảo.

• Ưu điểm: Điều chỉnh lưu lượng siêu nhỏ cực kỳ chính xác.

• Nhược điểm: Lưu lượng qua van nhỏ, dễ tắc bởi cặn bẩn.

• Ứng dụng: Đường ống đo lường, hệ thống mẫu khí.

Van Màng (Diaphragm Valve)

• Cấu tạo: Sử dụng màng dẻo bằng cao su hoặc PTFE để chặn dòng.

• Ưu điểm: Lưu chất không tiếp xúc với trục van, chống ăn mòn tuyệt đối.

• Nhược điểm: Màng van dễ bị rách theo thời gian.

• Ứng dụng: Ngành dược phẩm, vi sinh, hóa chất đặc.

Van Điện Từ (Solenoid Valve)

• Cấu tạo: Sử dụng cuộn coil điện từ để hút màng van đóng mở.

• Ưu điểm: Đóng mở tự động siêu nhanh trong vài miligiây.

• Nhược điểm: Cần nguồn điện liên tục, dễ cháy coil nếu ngâm điện lâu.

• Ứng dụng: Tưới tự động, PCCC, dây chuyền đóng chai.

Van Điều Khiển (Control Valve)

• Cấu tạo: Thân van kết hợp đầu điều khiển bằng điện hoặc khí nén tuyến tính.

• Ưu điểm: Điều khiển lưu lượng, áp suất tự động theo tín hiệu PLC.

• Nhược điểm: Chi phí đầu tư cao, kỹ thuật cài đặt phức tạp.

• Ứng dụng: Tự động hóa nhà máy hóa chất, nhiệt điện.

Van An Toàn (Safety Valve)

• Cấu tạo: Lò xo ép đĩa van, tự bật mở khi áp suất vượt ngưỡng cài đặt.

• Ưu điểm: Xả áp tức thì, bảo vệ toàn bộ hệ thống khỏi phát nổ.

• Nhược điểm: Cần kiểm định áp suất định kỳ nghiêm ngặt.

• Ứng dụng: Lò hơi, bình tích áp, đường ống hơi.

Van Giảm Áp (Pressure Reducing Valve)

• Cấu tạo: Cơ chế màng và lò xo giúp tự điều chỉnh giảm áp đầu ra.

• Ưu điểm: Duy trì áp suất đầu ra luôn ổn định dù áp vào thay đổi.

• Nhược điểm: Yêu cầu lắp đặt kèm lọc y để tránh rác kẹt màng.

• Ứng dụng: Tầng hầm chung cư, đường ống cấp nước cao tầng.

Phân Loại van công nghiệp Theo Vật Liệu Chế Tạo

Chất liệu đúc nên các dòng van công nghiệp quyết định độ bền và khả năng chống chịu môi trường:

• Gang và Gang dẻo: Giá thành rẻ, chịu lực nén tốt. Thích hợp cho nước sạch, PCCC, thoát nước đô thị. Nhược điểm là dễ bị oxy hóa trong môi trường axit.

• Đồng và Đồng thau: Dễ gia công, kháng khuẩn, chống gỉ tốt. Dùng cho đường ống nước sinh hoạt dân dụng kích thước nhỏ. Nhược điểm là chịu nhiệt và áp kém hơn thép.

• Thép Carbon: Chịu nhiệt độ cực cao và áp suất rất lớn. Thích hợp cho đường ống hơi nóng, nhà máy lọc dầu. Nhược điểm là dễ gỉ nếu không phủ sơn bảo vệ.

• Inox 201, 304, 316: Khả năng chống ăn mòn tuyệt hảo, bề mặt nhẵn bóng chuẩn vi sinh. Dùng cho thực phẩm, dược phẩm, hóa chất đặc. Nhược điểm là chi phí đầu tư cao.

• Nhựa PVC, CPVC, UPVC: Trọng lượng nhẹ, chống ăn mòn hóa chất tuyệt đối, giá rẻ. Dùng cho hóa chất, xử lý nước thải. Nhược điểm là chịu nhiệt và áp suất rất kém.

Tiêu Chuẩn Áp Suất Của van công nghiệp

Tiêu chuẩn áp suất giúp kỹ sư chọn đúng thiết bị tương thích với áp lực đường ống:

• Hệ Châu Âu (PN - Pressure Nominal): PN6 (6 bar), PN10 (10 bar), PN16 (16 bar), PN25 (25 bar), PN40 (40 bar). Đại diện cho áp suất làm việc tối đa ở 20 độ C.

• Hệ Mỹ (Class / ANSI): Class 125, Class 150, Class 300. Cấp Class phản ánh khả năng chịu lực nén ở nhiệt độ vận hành cao.

• Hệ Nhật Bản (JIS): JIS 5K (5 kg/cm2), JIS 10K (10 kg/cm2), JIS 16K (16 kg/cm2). Chuẩn kết nối mặt bích phổ biến tại châu Á.

Các Kiểu Kết Nối Của van công nghiệp

Vì Sao Cần Lựa Chọn Đúng Loại van công nghiệp?

Trang bị đúng chủng loại van công nghiệp đem lại những giá trị chiến lược cho hạ tầng:

• Tối ưu hiệu suất vận hành: Dòng chảy di chuyển đúng lưu lượng thiết kế, không bị tắc nghẽn hay tổn thất áp suất ngoài dự tính.

• Hạn chế rò rỉ thất thoát: Chặn đứng nguy cơ thất thoát hóa chất, hơi nóng hoặc nước, giảm thiểu chi phí vận hành.

• Tăng tuổi thọ hệ thống: Tránh hiện tượng ăn mòn, bong tróc làm hỏng tuyến ống và máy bơm liên quới.

• Tiết kiệm chi phí bảo trì: Giảm tần suất dừng máy sửa chữa, nâng cao tính an toàn lao động tuyệt đối.

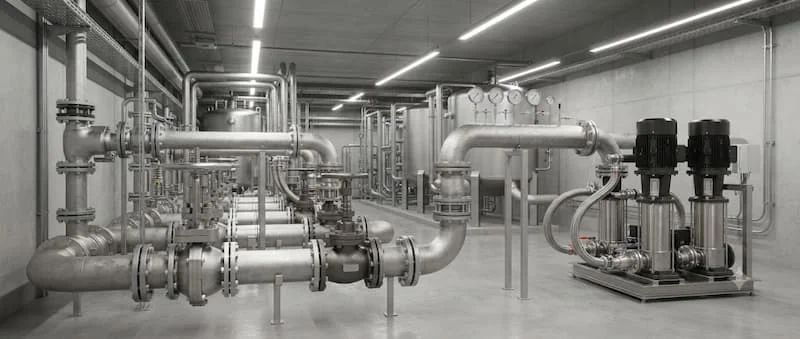

Ứng Dụng Thực Tế Của van công nghiệp

Thiết bị hiện diện trong tất cả các ngành hạ tầng và sản xuất cốt lõi:

• Hạ tầng đô thị: Hệ thống cấp nước sạch, xử lý nước thải, phòng cháy chữa cháy PCCC.

• Tòa nhà thương mại: Hệ thống điều hòa không khí HVAC, đường xả tràn tầng hầm.

• Công nghiệp chế biến: Nhà máy thực phẩm, bia rượu, nước giải khát, dược phẩm vi sinh.

• Công nghiệp nặng: Nhà máy hóa chất, lọc hóa dầu, nhiệt điện, hệ thống lò hơi.

Những Sai Lầm Thường Gặp Khi Lựa Chọn van công nghiệp

1. Chọn sai vật liệu lưu chất: Dùng van gang cho axit đậm đặc khiến thân van bị ăn mòn thủng chỉ sau vài ngày.

2. Bỏ qua yếu tố nhiệt độ: Lựa chọn van nhựa UPVC lắp cho tuyến ống hơi nóng 120 độ C làm xệ nứt van.

3. Không đồng bộ tiêu chuẩn bích: Lắp van chuẩn JIS 10K vào mặt bích chuẩn BS PN16 khiến lỗ bu lông không trùng nhau.

4. Chọn sai kích thước đường ống: Dùng van thu nhỏ kích thước làm sụt áp nghiêm trọng toàn bộ mạng lưới xả.

Checklist Lựa Chọn van công nghiệp Phù Hợp

10 Tiêu Chí Kiểm Tra Chuẩn Kỹ Thuật

• Tên loại lưu chất: Nước, hóa chất, dầu hay hơi nóng?

• Áp suất làm việc tối đa: Chọn cấp PN, Class hay JIS phù hợp.

• Nhiệt độ vận hành: Đảm bảo vật liệu và gioăng làm kín chịu được nhiệt.

• Kích thước danh nghĩa: Đo chính xác kích thước DN của ống.

• Vật liệu thân van: Gang, đồng, inox, thép hay nhựa?

• Tiêu chuẩn kết nối: Ren, mặt bích BS/JIS/ANSI hay Clamp?

• Kiểu đóng mở: Cần gạt, tay quay, mô tơ điện hay khí nén?

• Mục đích sử dụng: Đóng mở, điều tiết hay chặn dòng ngược?

• Thương hiệu uy tín: Có đầy đủ chứng từ CO/CQ nguồn gốc.

• Ngân sách đầu tư: Tối ưu giữa chi phí ban đầu và độ bền lâu dài.

Hướng Dẫn Lắp Đặt Và Bảo Trì van công nghiệp

• Kiểm tra hướng dòng chảy: Quan sát cẩn thận mũi tên đúc trên thân van để lắp đúng chiều.

• Làm sạch đường ống: Xịt rửa sạch phoi kim loại, cát rác bên trong ống trước khi gắn van.

• Siết bu lông đúng lực: Siết bu lông mặt bích theo thứ tự đối xứng hình sao để van không bị vênh.

• Bảo trì định kỳ: Thường xuyên tra mỡ màng trục van, kiểm tra rò rỉ gioăng và thay thế linh kiện mài mòn từ 6 đến 12 tháng một lần.

Các Câu Hỏi Thường Gặp (FAQ)

Valves là gì?

Valves là tên tiếng Anh của van công nghiệp, thiết bị dùng để đóng, mở, điều tiết và kiểm soát dòng chảy trong đường ống.

Có bao nhiêu loại valve công nghiệp chính?

Có hơn 10 loại phổ biến bao gồm van bi, van bướm, van cổng, van cầu, van một chiều, van an toàn, van giảm áp, van điện từ và van điều khiển.

Valve nào phù hợp cho hệ thống cấp nước?

Van bướm và van cổng là hai lựa chọn tối ưu nhất cho hệ thống cấp nước nhờ lưu lượng lớn và chi phí hợp lý.

Valve inox có ưu điểm gì so với valve gang?

Valve inox có khả năng chống ăn mòn hóa chất tuyệt đối, chịu nhiệt độ cao và đạt tiêu chuẩn an toàn vi sinh thực phẩm, vượt trội hơn van gang.

Lựa Chọn Đúng Valves Giúp Hệ Thống Vận Hành Hiệu Quả Và Bền Bỉ

Tóm lại, valves đóng vai trò là những thiết bị bảo vệ sự sống cho toàn bộ hạ tầng đường ống công nghiệp. Việc hiểu rõ môi trường vận hành để chọn đúng chất liệu, tiêu chuẩn áp suất và kiểu dáng van không chỉ triệt tiêu các sự cố rò rỉ nguy hại mà còn tiết kiệm chi phí vận hành cho doanh nghiệp đối với valves.
