Ống Lọc Khe: Tổng Quan Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống khai thác nước ngầm, xử lý nước thải và dây chuyền chế biến công nghiệp, sự cố tắc nghẽn lưới lọc luôn là bài toán đau đầu gây sụt giảm lưu lượng và hư hỏng máy bơm. Thiết bị wedge wire screen ra đời như một giải pháp công nghệ tối ưu, giải quyết triệt để rủi ro nghẹt cặn nhờ cấu trúc cơ khí thông minh. Việc hiểu rõ nguyên lý vận hành, thông số kỹ thuật cũng như tiêu chuẩn vật liệu sẽ giúp các kỹ sư lựa chọn đúng sản phẩm, bảo vệ an toàn cho toàn bộ hệ thống và tiết kiệm tối đa chi phí vận hành.

Ống Lọc Khe Là Gì?

Định Nghĩa Và Tên Gọi Quốc Tế

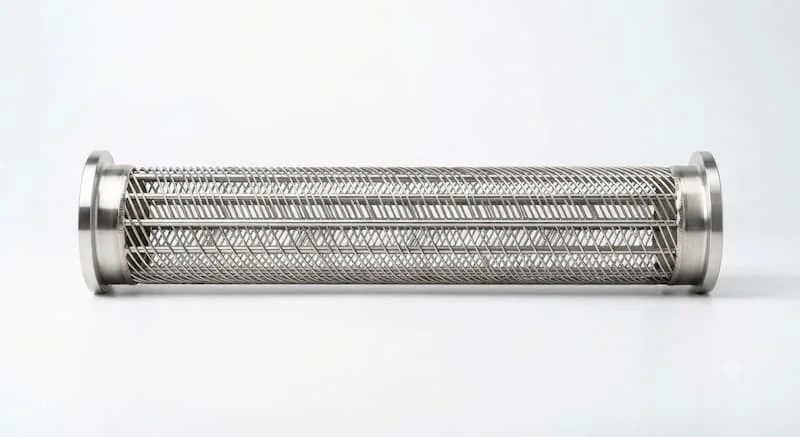

Sản phẩm wedge wire screen là loại ống lọc chuyên dụng được chế tạo bằng cách quấn và hàn các thanh kim loại hình chữ V lên một khung xương đỡ song song. Các khe hở được tạo ra có kích thước đồng đều và chính xác tuyệt đối, cho phép chất lỏng đi qua dễ dàng trong khi giữ lại toàn bộ hạt cặn, cát sạn phía ngoài.

Trong ngành kỹ thuật và thương mại quốc tế, thiết bị này được biết đến với các tên gọi phổ biến:

• Wedge Wire Screen Pipe

• Johnson Screen Pipe

• Slot Screen Pipe

Đặc Điểm Nổi Bật

Điểm cốt lõi tạo nên sự khác biệt của wedge wire screen chính là cấu trúc bề mặt lọc nhẵn mịn, khả năng chống ăn mòn vượt trội và tuổi thọ vận hành dài lâu. Thiết bị cho phép tối đa hóa diện tích bề mặt mở, mang lại lưu lượng lọc vượt trội so với các loại ống đục lỗ thông thường.

Cấu Tạo Và Nguyên Lý Hoạt Động Của wedge wire screen

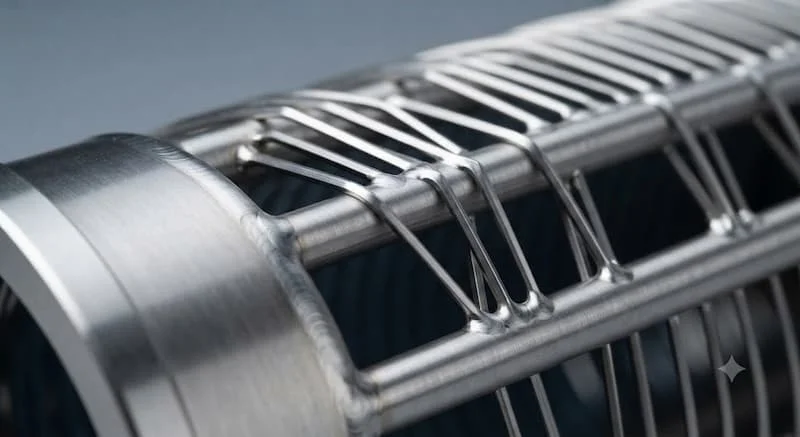

Các Bộ Phận Cấu Thành

Một sản phẩm wedge wire screen tiêu chuẩn được tạo nên từ các thành phần cơ khí chính xác:

• Thanh profile hình chữ V (V-wire): Thanh kim loại có mặt cắt hình tam giác, cuộn tròn phía ngoài để tạo khe lọc.

• Thanh đỡ (Support rod): Các thanh kim loại xếp dọc phía trong, làm khung chịu lực cho toàn bộ thân ống.

• Khe lọc (Slot): Khoảng cách giữa các vòng dây chữ V, quyết định độ mịn của quá trình lọc.

• Phụ kiện kết nối: Đầu nối ren, mặt bích hoặc đầu ống vót mép để hàn trực tiếp.

• Mối hàn TIG: Công nghệ hàn điện tử tự động nối từng điểm giao giữa thanh chữ V và thanh đỡ, tạo độ liên kết siêu cứng.

Nguyên Lý Vận Hành Và Cơ Chế Chống Tắc Khe V

Khi lưu chất chảy qua ống lọc, hạt cặn lớn hơn kích thước khe sẽ bị giữ lại ở bề mặt ngoài. Thiết kế mặt cắt dây hình chữ V tạo nên khe hở có dạng hẹp ở bên ngoài và rộng dần vào bên trong.

Cơ chế hở hẹp thuôn rộng này đảm bảo rằng bất kỳ hạt cặn nào chui qua được mép khe ban đầu sẽ lập tức trôi tự do vào bên trong mà không bị kẹt lại mid-way. Nhờ đó, sản phẩm có khả năng tự làm sạch bằng dòng rửa ngược và chống tắc nghẽn tốt hơn hẳn các loại lưới dệt hay tấm đục lỗ.

Phân Loại wedge wire screen Chuyên Sâu

Sản phẩm được chia thành nhiều dòng khác nhau để đáp ứng từng điều kiện vận hành cụ thể:

Phân Loại Theo Vật Liệu

• Inox 201: Chi phí thấp, dùng cho môi trường nước sạch, không có hóa chất ăn mòn.

• Inox 304: Mức độ phổ biến nhất, chống gỉ sét tốt, phù hợp cho nước sinh hoạt, thực phẩm và xử lý nước thải thông thường.

• Inox 316 / 316L: Chứa Molybdenum giúp kháng axit, hóa chất đậm đặc và môi trường nước mặn.

• Thép Duplex: Chịu lực cơ học siêu cao và chống ăn mòn lỗ trong môi trường nước biển, dầu khí.

Phân Loại Theo Kiểu Kết Nối Và Hướng Lọc

• Kiểu kết nối: Nối ren trong/ren ngoài, kết nối mặt bích tiêu chuẩn, hoặc nối hàn đuôi.

• Hướng dòng chảy: Lọc từ ngoài vào trong (Out-to-In) là dạng phổ biến nhất, hoặc lọc từ trong ra ngoài (In-to-Out) cho các ứng dụng xả cặn nội bộ.

Phân Loại Theo Kích Thước Khe

Kích thước khe lọc rất đa dạng, bao gồm các dải tiêu chuẩn: 0.05 mm, 0.1 mm, 0.2 mm, 0.3 mm, 0.5 mm và 1.0 mm tùy thuộc vào độ mịn cặn cần giữ lại.

Thông Số Kỹ Thuật Tiêu Chuẩn Của wedge wire screen

So Sánh wedge wire screen Với Các Dòng Lưới Lọc Khác

Lý Do Được Ưu Chuộng Trong Giếng Khoan Và Xử Lý Nước

Trong khai thác nước ngầm, wedge wire screen chặn hoàn toàn cát mịn chui vào lòng giếng nhưng vẫn duy trì tốc độ thu nước cực đại, ngăn ngừa hiện tượng sụt lở hố móng. Trong xử lý nước, cấu trúc vững chắc của ống giúp chịu được áp lực rửa ngược liên tục mà không bị biến dạng khe lọc.

Ứng Dụng Thực Tế Của wedge wire screen

Sản phẩm xuất hiện trong hầu hết các lĩnh vực sản xuất và hạ tầng quan trọng:

• Khai thác nước ngầm: Làm ống thu nước cho giếng khoan công nghiệp, giếng quan trắc.

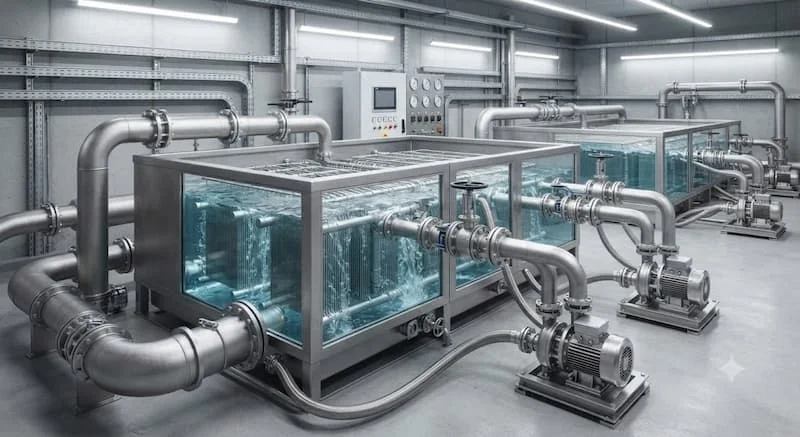

• Xử lý nước: Thu nước trong bể lọc cát, bể lọc than hoạt tính, bảo vệ màng lọc RO.

• Ngành thực phẩm và đồ uống: Lọc bã bia, thu hồi mầm nếp, lọc nước ép trái cây, sữa.

• Công nghiệp hóa chất và giấy: Lọc dung môi, tách bột giấy, thu hồi hóa chất tái chế.

• Khai khoáng và thủy sản: Tách bùn quặng, làm lồng thu nước cho trang trại nuôi biển.

Những Sai Lầm Thường Gặp Khi Lựa Chọn

1. Chọn khe quá nhỏ: Làm giảm lưu lượng dòng chảy nghiêm trọng và tăng tần suất phải dừng máy để vệ sinh.

2. Chọn khe quá lớn: Khiến hạt cát và cặn bẩn chui qua, làm hỏng máy bơm và tắc nghẽn đường ống phía sau.

3. Sai mác vật liệu: Dùng inox 304 cho môi trường nước biển gây ra ăn mòn rỗ, đứt gãy mối hàn nhanh chóng.

4. Bỏ qua áp suất hút: Không tính toán độ dày thanh đỡ dẫn đến hiện tượng bóp bẹp ống khi máy bơm hút sâu.

Checklist Lựa Chọn wedge wire screen Chuẩn Kỹ Thuật

• Xác định môi trường lưu chất: Nước sạch, nước thải, hóa chất hay nước mặn?

• Chọn mác vật liệu: Inox 201, 304, 316 hay Duplex?

• Xác định kích thước cặn: Chọn khe 0.1 mm, 0.2 mm hay 0.5 mm?

• Tính toán đường kính DN: Đảm bảo phù hợp với đường ống dẫn chính.

• Xác định chiều dài ống: Độ dài vùng thu nước cần thiết là bao nhiêu?

• Kiểm tra mức chịu áp: Độ dày khung xương có chịu được lực hút máy bơm?

• Kiểu kết nối: Dùng ren, mặt bích hay nối hàn?

• Chứng chỉ vật liệu: Yêu cầu CO/CQ đối với vật liệu inox chế tạo.

Hướng Dẫn Bảo Trì Và Vệ Sinh wedge wire screen

Để kéo dài tuổi thọ cho ống lọc khe, quy trình vệ sinh định kỳ cần tuân thủ các bước:

• Bước 1: Tắt máy bơm và ngắt hoàn toàn hệ thống đường ống kết nối.

• Bước 2: Tháo ống lọc ra khỏi vị trí gá lắp một cách cẩn thận.

• Bước 3: Sử dụng vòi phun nước áp lực cao xịt từ trong ra ngoài theo chiều khe hở.

• Bước 4: Ngâm ống vào dung dịch axit ngâm tẩy chuyên dụng nếu có cặn vôi cứng bám dính.

• Bước 5: Kiểm tra độ đồng đều của khe lọc và đường hàn TIG.

• Bước 6: Tiến hành tái lắp đặt và thử áp lực hệ thống.

Các Câu Hỏi Thường Gặp (FAQ)

Ống lọc khe là gì?

Đây là thiết bị lọc dạng ống làm từ các thanh kim loại chữ V hàn trên khung đỡ, dùng để chặn cặn và thu chất lỏng lưu lượng lớn.

Khe lọc bao nhiêu mm là phù hợp nhất?

Tùy thuộc vào ứng dụng. Khai thác nước giếng khoan thường dùng khe 0.2 mm đến 0.5 mm, trong khi bảo vệ màng RO cần khe từ 0.05 mm đến 0.1 mm.

Inox 304 và inox 316 nên chọn loại nào?

Chọn inox 304 cho nước sinh hoạt và môi trường trung tính. Chọn inox 316 cho nước thải hóa chất, môi trường có độ mặn cao.

Ống lọc khe có dùng cho nước biển được không?

Có thể dùng được nếu chế tạo từ vật liệu Inox 316L, Duplex hoặc Titan để chống ăn mòn muối biển.

Kết Luận

Tóm lại, ống lọc khe chính là giải pháp kỹ thuật ưu việt giúp nâng cao hiệu suất lọc, chống tắc nghẽn và bảo vệ an toàn cho các hệ thống đường ống công nghiệp. Việc lựa chọn đúng kích thước khe, chất liệu inox và tiêu chuẩn gia công không chỉ giúp hệ thống vận hành trơn tru mà còn giảm thiểu chi phí bảo trì lâu dài đối với ống lọc khe.
