Cốc lọc khí là gì? Cấu tạo, nguyên lý hoạt động và cách chọn đúng

Trong các hệ thống khí nén công nghiệp hiện đại, khí nén tạo ra từ máy nén khí thường không tinh khiết hoàn toàn mà luôn chứa hơi nước, dầu thừa và các hạt bụi bẩn li ti từ môi trường. Nếu những tạp chất này không được xử lý triệt để trước khi đưa vào các thiết bị chấp hành, chúng sẽ nhanh chóng gây ra hiện tượng ăn mòn đường ống, giảm hiệu suất làm việc của hệ thống và làm hư hỏng các linh kiện đắt tiền như van điện từ, xi lanh khí nén hay bộ điều khiển. Cốc lọc khí xuất hiện như một "người bảo vệ" thiết yếu để tách lọc các tác nhân gây hại này, đảm bảo chất lượng khí sạch đạt chuẩn cho mọi ứng dụng.

Vì sao cốc lọc khí là bộ phận không thể thiếu trong hệ thống khí nén?

Việc vận hành một hệ thống khí nén mà thiếu đi bộ phận lọc tinh chẳng khác nào việc để động cơ xe máy chạy mà không có bộ lọc gió. Khí nén khi đi qua máy nén thường chịu áp suất lớn và nhiệt độ cao, tạo ra các hạt nước ngưng tụ và bụi bẩn tích tụ theo thời gian.

Sử dụng bình lọc khí giúp mang lại những lợi ích vượt trội cho hệ thống:

• Loại bỏ nước ngưng tụ: Đây là yếu tố hàng đầu gây rỉ sét hệ thống đường ống và làm hỏng các van điều khiển.

• Lọc sạch bụi bẩn: Ngăn chặn các hạt bụi li ti làm xước bề mặt làm việc bên trong xi lanh, giúp thiết bị vận hành trơn tru.

• Tách dầu hiệu quả: Đảm bảo khí nén đạt độ sạch cần thiết cho các ngành công nghiệp đòi hỏi khắt khe như thực phẩm, điện tử, y tế.

• Tối ưu chi phí: Giảm thiểu tần suất bảo trì, sửa chữa và kéo dài đáng kể tuổi thọ cho các bộ phận điều khiển đắt tiền phía sau.

Cốc lọc khí là gì? Định nghĩa chuyên sâu

Bình lọc khí là bộ phận chứa lõi lọc chuyên dụng trong hệ thống xử lý khí nén, có nhiệm vụ loại bỏ nước, bụi bẩn và một phần dầu thừa trong dòng khí nén trước khi khí được đưa đến các thiết bị sử dụng cuối cùng. Thiết bị này thường được lắp đặt độc lập hoặc nằm trong bộ FRL (Filter – Regulator – Lubricator) để đảm bảo chất lượng khí nén luôn ở trạng thái tốt nhất.

Cấu tạo chi tiết của bình lọc khí:

1. Thân cốc lọc (Housing): Đóng vai trò là lớp vỏ bảo vệ chắc chắn, chứa lõi lọc và chịu được áp suất làm việc cao của hệ thống. Thân cốc thường được chế tạo từ nhựa kỹ thuật trong suốt (để dễ dàng quan sát mực nước ngưng tụ bên trong) hoặc bằng nhôm/hợp kim cho các ứng dụng công nghiệp nặng.

2. Lõi lọc khí (Filter Element): Đây là "trái tim" của thiết bị. Lõi lọc thường được cấu tạo từ sợi tổng hợp hoặc vật liệu xốp nén chặt với các khe hở siêu nhỏ (độ lọc phổ biến từ 5 đến 20 micron) để giữ lại hạt bụi và tách nước khỏi luồng khí nén.

3. Bộ phận làm lệch hướng (Deflector): Thiết kế phía trên lõi lọc giúp tạo ra chuyển động xoáy cho luồng khí vào, hỗ trợ tách các giọt nước lớn bằng lực ly tâm.

4. Van xả nước (Drain valve): Bộ phận quan trọng để loại bỏ lượng nước ngưng tụ thu được sau quá trình lọc. Tùy theo thiết kế, van có thể là xả tay (thủ công), xả bán tự động (tự động mở khi áp suất giảm) hoặc xả tự động hoàn toàn bằng phao cơ.

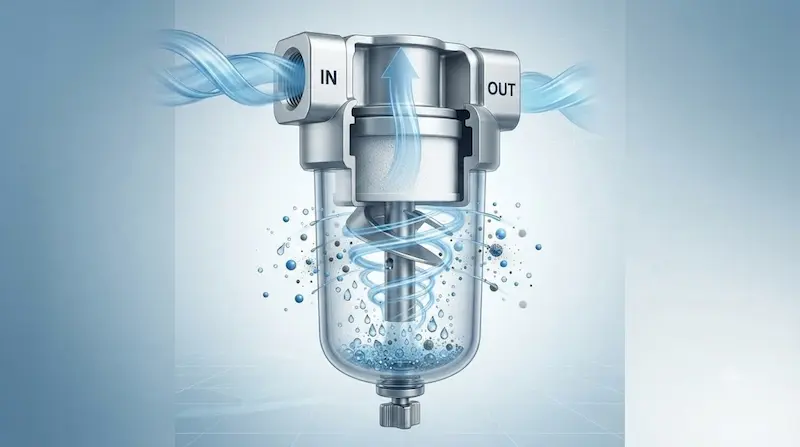

Nguyên lý hoạt động của cốc lọc khí

Quy trình lọc khí diễn ra qua các bước vật lý để đảm bảo hiệu suất tách lọc tối đa:

• Bước 1: Tiếp nhận và tạo xoáy. Khí nén từ máy nén khí đi vào cốc lọc. Tại đây, thiết bị dẫn hướng (Deflector) buộc luồng khí phải di chuyển theo quỹ đạo xoáy tròn với vận tốc lớn.

• Bước 2: Tách lọc ly tâm. Nhờ lực ly tâm, các hạt nước ngưng tụ và bụi bẩn có trọng lượng lớn hơn không khí bị văng ra phía thành cốc. Sau đó, chúng trượt dọc xuống đáy cốc lọc.

• Bước 3: Lọc tinh. Luồng khí nén sau khi đã tách các hạt lớn tiếp tục đi qua lõi lọc. Tại đây, các hạt bụi mịn và những phân tử nước cực nhỏ còn sót lại sẽ bị giữ lại bởi cấu trúc sợi của lõi lọc.

• Bước 4: Cung cấp khí sạch. Luồng khí sau khi được làm sạch hoàn toàn sẽ đi theo đường ra để cấp cho các thiết bị sử dụng phía sau.

Việc cần thiết phải có bình lọc khí là bởi khí nén sạch không chỉ giúp thiết bị hoạt động ổn định, giảm ma sát cho xi lanh, hạn chế kẹt van điện từ mà còn giúp các hệ thống tự động hóa vận hành chính xác theo đúng lập trình.

Phân tích chuyên sâu: Các loại bình lọc khí phổ biến

Việc nắm rõ các loại cốc lọc giúp bạn đưa ra quyết định mua hàng chính xác nhất cho nhu cầu thực tế.

1. Bình lọc khí mini (Sử dụng cho hệ thống nhỏ)

Thiết kế gọn nhẹ, thường có lưu lượng thấp. Loại này cực kỳ phổ biến trong các bộ lọc dùng cho máy phun sơn cầm tay hoặc các công cụ khí nén dân dụng, nơi không gian lắp đặt hạn chế.

2. Bình lọc khí công nghiệp (Lưu lượng lớn)

Được gia cố bằng vỏ kim loại, có khả năng chịu áp suất cao lên đến 10-16 bar. Loại này phục vụ đắc lực cho các dây chuyền sản xuất tự động, hệ thống robot công nghiệp cần lưu lượng khí ổn định và liên tục.

3. Bình lọc khí tích hợp trong bộ FRL

Thay vì sử dụng cốc lọc đơn lẻ, bộ FRL (Filter – Regulator – Lubricator) kết hợp giữa lọc khí, điều chỉnh áp suất và bộ cấp dầu bôi trơn. Đây là tiêu chuẩn trong công nghiệp nhằm kiểm soát toàn diện chất lượng khí nén ngay tại vị trí máy.

4. So sánh cốc lọc nhựa và kim loại

• Loại nhựa kỹ thuật: Ưu điểm là nhẹ, giá thành rẻ, cho phép quan sát mực nước bên trong nhanh chóng. Tuy nhiên, khả năng chịu va đập và áp suất cao không bằng kim loại.

• Loại kim loại (Nhôm/Hợp kim): Độ bền cao, chịu được môi trường nhiệt độ khắc nghiệt, chống cháy nổ tốt nhưng người dùng cần trang bị thêm vạch báo mức nước nếu vỏ không trong suốt.

Các thông số kỹ thuật "vàng" khi chọn mua cốc lọc khí

Để đạt hiệu quả kinh tế và kỹ thuật cao nhất, bạn cần chú ý 5 thông số quan trọng sau:

1. Kích thước cổng ren (Port Size): Các chuẩn G1/8, G1/4, G3/8, G1/2 phải khớp với đường ống hệ thống. Chọn sai kích thước gây nghẽn dòng, sụt áp và rò rỉ khí nghiêm trọng.

2. Độ lọc (Micron Rating): Độ lọc càng nhỏ (ví dụ 5 micron) thì khí càng sạch, nhưng cần kiểm tra xem hệ thống có yêu cầu độ sạch đó không. Nếu chọn lõi lọc quá tinh cho một ứng dụng thô, bạn sẽ tốn chi phí thay lõi sớm do tắc nghẽn.

3. Áp suất làm việc (Operating Pressure): Cốc lọc phải chịu được áp suất tối đa của máy nén khí. Thông thường, bình lọc khí công nghiệp chịu được khoảng 10 bar, nếu hệ thống cao hơn, bạn cần chọn loại cường lực.

4. Lưu lượng khí (Flow Rate): Đảm bảo lưu lượng của cốc lọc lớn hơn nhu cầu sử dụng của toàn bộ máy móc phía sau. Nếu chọn cốc quá nhỏ, xi lanh sẽ chạy chậm hoặc bị yếu do không đủ khí.

5. Nhiệt độ môi trường (Temperature): Nếu lắp đặt gần các lò nhiệt, cần chọn vật liệu ron (seal) chịu nhiệt chuyên dụng để tránh lão hóa gây xì khí.

Bình lọc khí và bộ lọc khí hoàn chỉnh: Khác biệt ở đâu?

Nhiều người dùng nhầm lẫn giữa bình lọc khí đơn lẻ và bộ lọc khí (FRL). Sự khác biệt nằm ở phạm vi ứng dụng:

• Bình lọc khí đơn lẻ: Phù hợp cho những hệ thống đã có sẵn hệ thống xử lý khí trung tâm, chỉ cần bổ sung thêm một lớp lọc tinh ngay trước thiết bị quan trọng.

• Bộ lọc khí FRL: Là giải pháp trọn gói. Ngoài việc lọc sạch, nó còn giúp điều chỉnh áp suất ổn định (Regulator) và cấp dầu bôi trơn (Lubricator) cho các xi lanh/van cơ khí, giúp giảm ma sát và bảo vệ tối đa các thiết bị cơ khí bên trong hệ thống.

Ứng dụng thực tế của cốc lọc khí

Trong nền công nghiệp hiện đại, bình lọc khí hiện diện ở mọi nơi:

• Trong dây chuyền máy đóng gói: Giúp các xi lanh khí nén chuyển động chính xác, đảm bảo độ bền của các cơ cấu cơ khí.

• Trong máy CNC: Khí nén sạch dùng để thổi phôi, nếu có lẫn dầu hoặc nước sẽ gây hỏng bề mặt sản phẩm, giảm chất lượng gia công.

• Trong ngành thực phẩm: Đòi hỏi khí nén phải sạch, không dầu, bình lọc khí là chốt chặn quan trọng để tránh nhiễm bẩn vào sản phẩm.

• Gara sửa chữa: Bảo vệ các súng bắn ốc, súng phun sơn khỏi bị gỉ sét từ bên trong.

Những sai lầm chết người khi vận hành hệ thống lọc khí

1. Bỏ mặc nước ngưng tụ trong cốc: Nước đầy đến vạch max mà không xả sẽ bị dòng khí thổi cuốn ngược vào hệ thống, làm vô hiệu hóa hoàn toàn chức năng lọc.

2. Chọn cấp lọc "vô tội vạ": Chọn loại lọc quá mịn cho hệ thống bụi bẩn nhiều khiến lõi lọc bị tắc chỉ sau vài ngày, gây tổn thất áp suất (pressure drop) cực lớn.

3. Lười thay lõi lọc: Lõi lọc bẩn lâu ngày sẽ tích tụ nấm mốc và cặn bẩn, gây nghẽn khí nén, làm tăng điện năng tiêu thụ cho máy nén khí.

4. Lắp ngược chiều: Mỗi cốc lọc đều có mũi tên chỉ chiều khí. Lắp ngược sẽ khiến bụi bẩn bị thổi ngược ra ngoài và làm hỏng toàn bộ cơ cấu bên trong cốc.

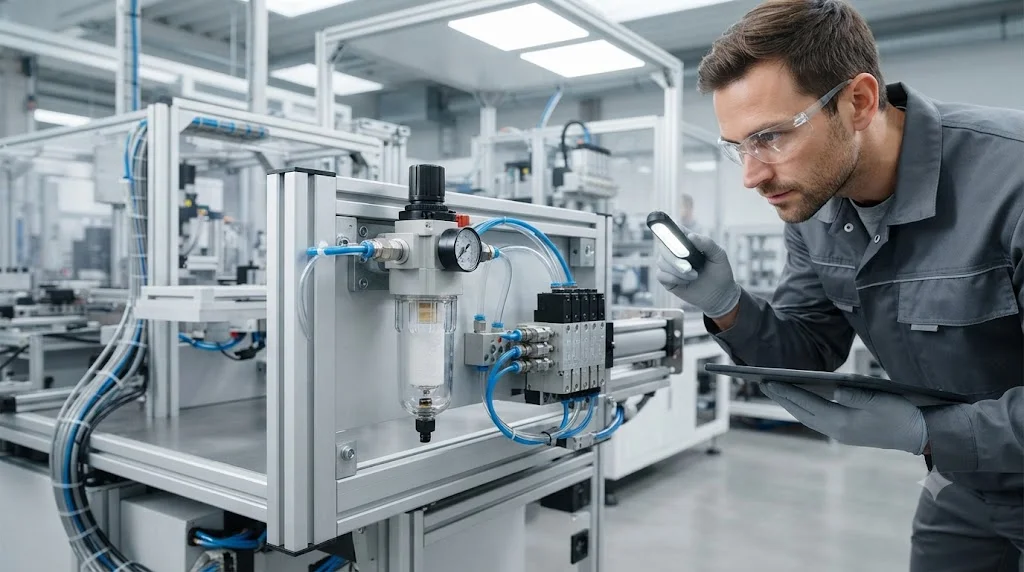

Checklist lựa chọn và sử dụng bình lọc khí đúng cách

Để hệ thống luôn bền bỉ, hãy áp dụng quy trình kiểm tra sau:

Trước khi mua:

•  Xác định áp suất làm việc tối đa của máy nén.

•  Đo kích thước ống dẫn (G1/4, G1/2,...) để khớp nối chính xác.

•  Phân loại cấp độ sạch cần thiết cho ứng dụng (5 micron hay 20 micron).

•  Chọn vật liệu nhựa hay kim loại dựa trên môi trường làm việc.

Trong quá trình vận hành:

•  Lắp đặt cốc lọc tại vị trí thẳng đứng để phao xả hoạt động chính xác.

•  Kiểm tra mực nước ngưng tụ hàng tuần.

•  Vệ sinh cốc bằng nước sạch (tránh các loại dung môi hóa chất mạnh làm hỏng nhựa).

•  Thay thế lõi lọc ngay khi thấy áp suất sau lọc giảm rõ rệt.

FAQ: Câu hỏi thường gặp về bình lọc khí

1. Cốc lọc khí có tác dụng gì cụ thể?

 Nó tách lọc 3 thành phần chính: Hơi nước ngưng tụ, hạt bụi và một phần dầu nhớt, giúp khí nén đạt tiêu chuẩn để vận hành thiết bị cơ khí.

2. Bao lâu nên thay lõi lọc khí một lần?

 Thông thường là 6 tháng. Tuy nhiên, nếu môi trường nhiều bụi bẩn hoặc máy nén cũ, bạn nên kiểm tra sau 3 tháng. Nếu thấy lưu lượng khí yếu, hãy thay ngay.

3. Có cần lắp cốc lọc cùng bộ điều áp không?

 Không bắt buộc, nhưng trong công nghiệp, việc dùng bộ lọc đi kèm bộ điều áp giúp hệ thống hoạt động ổn định hơn, tránh tình trạng áp suất quá cao làm nổ xi lanh.

4. Nên chọn cốc lọc nhựa hay kim loại?

 Nếu hệ thống khí nén ở trong nhà máy có nhiều máy móc va chạm, hãy dùng kim loại. Nếu chỉ lắp đặt trong phòng máy hoặc nơi ít va chạm, cốc lọc nhựa giúp tiết kiệm chi phí và dễ kiểm soát mực nước.

5. Vì sao cốc lọc bị tụ nước liên tục?

 Điều này chứng tỏ cốc lọc đang làm tốt chức năng tách nước của nó. Nếu không có cốc này, lượng nước đó sẽ đi thẳng vào thiết bị của bạn.

Kết luận: Chọn đúng cốc lọc khí giúp hệ thống hoạt động bền bỉ hơn

Cốc lọc khí không chỉ là một phụ kiện đi kèm, mà là thành phần chiến lược trong bất kỳ hệ thống khí nén chuyên nghiệp nào. Việc đầu tư đúng loại lọc, lắp đặt chính xác và bảo trì định kỳ không chỉ giúp bạn giảm chi phí sửa chữa máy móc mà còn nâng cao đáng kể tuổi thọ của cả hệ thống sản xuất.

Một hệ thống khí sạch đồng nghĩa với việc ít hư hỏng, ít thời gian dừng máy (downtime) và năng suất ổn định hơn. Nếu bạn đang cân nhắc nâng cấp hệ thống khí nén hoặc cần chọn mua thiết bị thay thế, hãy ưu tiên các thương hiệu có thông số kỹ thuật rõ ràng và độ bền cao.
