Van Tiết Lưu Cân Bằng Trong Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng

Bạn đã bao giờ đối mặt với tình trạng hệ thống điều hòa hoạt động kém ổn định, dàn bay hơi liên tục đóng tuyết dù đã nạp đủ gas, hay máy nén phải chạy "gồng" liên tục khiến hóa đơn tiền điện tăng vọt? Rất nhiều trường hợp, nguyên nhân cốt lõi không nằm ở máy nén hay dàn nóng, mà lại xuất phát từ một thiết bị nhỏ bé nhưng cực kỳ quan trọng: van tiết lưu. Nếu bạn đang sử dụng hệ thống lạnh quy mô vừa và nhỏ, việc chọn sai loại van có thể khiến hiệu suất toàn bộ hệ thống bị kéo tụt. Trong những trường hợp này, van tiết lưu cân bằng trong chính là giải pháp tối ưu giúp điều tiết môi chất lạnh một cách chính xác và ổn định.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật về van tiết lưu cân bằng trong, giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động cũng như cách lựa chọn thiết bị phù hợp để tối ưu hóa hiệu suất làm lạnh cho thiết bị của mình.

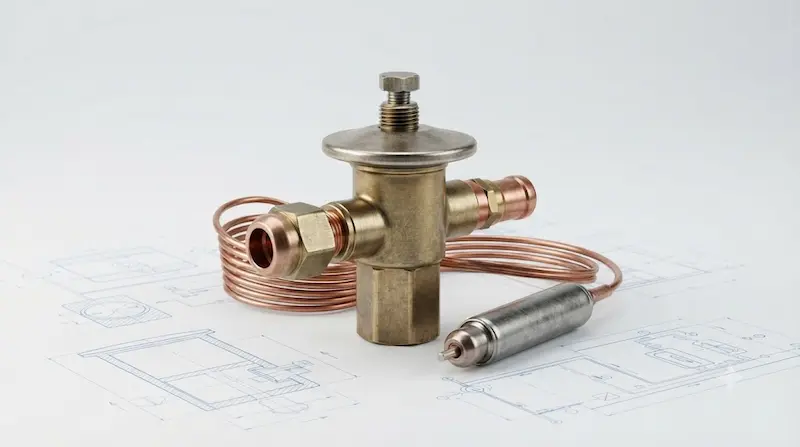

Van tiết lưu cân bằng trong là gì?

Van tiết lưu cân bằng trong (tên tiếng Anh là Internally Equalized Thermostatic Expansion Valve - TXV) là thiết bị tự động điều chỉnh lưu lượng môi chất lạnh đi vào dàn bay hơi dựa trên sự thay đổi của nhiệt độ đầu ra dàn lạnh. Điểm khác biệt quan trọng nhất của dòng van này chính là cơ chế cân bằng áp suất được tích hợp trực tiếp bên trong thân van.

Trong kỹ thuật lạnh, "cân bằng trong" nghĩa là áp suất dưới màng ngăn của van được lấy trực tiếp từ phía đầu ra (cửa vào dàn bay hơi). Điều này đồng nghĩa với việc van hoạt động dựa trên sự chênh lệch giữa áp suất dàn bay hơi và áp suất từ bầu cảm biến nhiệt.

Thiết bị này đóng vai trò "người gác cổng" trong chu trình lạnh, giúp đảm bảo lượng môi chất lạnh phun vào dàn bay hơi luôn phù hợp với tải nhiệt thực tế, từ đó duy trì độ quá nhiệt (superheat) ổn định. Vì cấu tạo đơn giản và tích hợp cơ chế cân bằng nội tại, van tiết lưu cân bằng trong là lựa chọn hàng đầu cho các hệ thống lạnh có tổn thất áp suất thấp như tủ đông, tủ mát, điều hòa dân dụng hoặc các máy làm đá quy mô nhỏ. Việc sử dụng đúng loại van này là bước đi nền tảng để tránh các sự cố như ngập lỏng máy nén hay hiệu suất làm lạnh yếu.

Nguyên lý hoạt động của van tiết lưu cân bằng trong

Nguyên lý làm việc của van tiết lưu cân bằng dựa trên sự cân bằng giữa ba lực tác động lên màng ngăn của van: áp suất bầu cảm biến, áp suất dàn bay hơi và lực đàn hồi của lò xo.

Quy trình vận hành diễn ra theo các bước:

1. Tiết lưu: Môi chất lạnh lỏng từ bình chứa đi qua kim van, tại đây nó bị giảm áp suất đột ngột, chuyển sang trạng thái hỗn hợp lỏng – hơi và đi vào dàn bay hơi.

2. Đo nhiệt: Bầu cảm biến nhiệt gắn ở đầu ra của dàn bay hơi sẽ đo nhiệt độ môi chất. Môi chất trong bầu cảm biến sẽ giãn nở và tạo áp suất truyền qua ống mao dẫn lên phía trên màng ngăn.

3. Cân bằng áp suất: Áp suất phía dưới màng ngăn chính là áp suất tại cửa vào dàn bay hơi (đây là lý do gọi là "cân bằng trong").

4. Điều chỉnh lưu lượng: Nếu nhiệt độ đầu ra tăng (độ quá nhiệt cao), áp suất bầu cảm biến thắng lực lò xo và áp suất dàn bay hơi, đẩy kim van mở rộng để tăng lưu lượng gas. Ngược lại, khi độ quá nhiệt thấp, van sẽ tự đóng bớt để ngăn tình trạng lỏng về máy nén.

Tại sao van tự điều chỉnh được? Vì van luôn so sánh nhiệt độ thực tế tại dàn bay hơi với áp suất môi chất hiện có. Cơ chế cân bằng nội tại này giúp van hoạt động hoàn toàn tự động mà không cần sự can thiệp từ bên ngoài, giúp duy trì hiệu suất nhiệt động ổn định nhất cho hệ thống.

Cấu tạo của van tiết lưu cân bằng

Một van tiết lưu cân bằng tiêu chuẩn thường được cấu tạo từ các bộ phận chính sau:

• Thân van: Thường bằng đồng hoặc đồng thau, được thiết kế để chịu được áp suất cao trong chu trình lạnh.

• Màng ngăn: Bộ phận nhạy cảm với áp suất, chuyển động để truyền lực tới kim van.

• Kim van và đế van: Cơ cấu chính thực hiện nhiệm vụ tiết lưu, quyết định lưu lượng gas đi qua.

• Lò xo: Được cài đặt sẵn để xác định độ quá nhiệt (superheat) tiêu chuẩn của hệ thống.

• Bầu cảm biến nhiệt: Chứa môi chất đặc biệt để đo nhiệt độ tại đường về dàn lạnh.

• Ống mao dẫn: Kết nối bầu cảm biến với thân van, truyền áp suất từ bầu tới màng ngăn.

Các bộ phận này phối hợp nhịp nhàng để tạo nên một hệ thống điều khiển lưu lượng chính xác. Trong đó, chất lượng của kim van và độ nhạy của màng ngăn đóng vai trò quyết định đến độ bền và độ chính xác của van tiết lưu cân bằng trong suốt quá trình vận hành lâu dài.

Phân loại van tiết lưu phổ biến hiện nay

Van tiết lưu cân bằng trong

• Đặc điểm: Lấy tín hiệu áp suất ngay tại cửa vào dàn bay hơi.

• Ưu điểm: Kết cấu đơn giản, giá thành thấp, cực kỳ bền bỉ trong các hệ thống có trở lực đường ống nhỏ.

• Nhược điểm: Không bù đắp được tổn thất áp suất lớn qua dàn bay hơi.

Van tiết lưu cân bằng ngoài

• Đặc điểm: Có ống dẫn áp suất riêng nối trực tiếp từ đầu ra dàn bay hơi về van.

• Ưu điểm: Độ chính xác cao, bù đắp tốt tổn thất áp suất.

• Nhược điểm: Lắp đặt phức tạp hơn, giá thành cao hơn.

Van tiết lưu điện tử (EEV)

• Đặc điểm: Sử dụng động cơ bước để điều khiển kim van dựa trên tín hiệu từ cảm biến điện tử.

• Ứng dụng: Hệ thống VRV, VRF, các hệ thống lạnh công suất lớn yêu cầu độ chính xác cực cao.

Thông số kỹ thuật cần quan tâm

Khi chọn mua van tiết lưu cân bằng, bạn cần đối chiếu kỹ với bảng thông số sau:

• Công suất lạnh (Capacity): Phải tương ứng với công suất làm lạnh của dàn bay hơi.

• Môi chất lạnh (Refrigerant): Chọn đúng loại gas (R22, R134a, R404A, R410A hoặc R32). Mỗi loại gas có đặc tính nhiệt động khác nhau.

• Dải độ quá nhiệt (Superheat): Thông số này quyết định thời điểm van mở/đóng.

• Kiểu kết nối: Hàn (braze) hoặc bắt ren, tùy theo thiết kế của đường ống lạnh.

• Vật liệu: Đồng hoặc inox tùy vào yêu cầu môi trường làm việc (đặc biệt là trong công nghiệp thực phẩm).

• Dải nhiệt độ làm việc: Đảm bảo van chịu được nhiệt độ âm sâu (cho kho đông) hoặc nhiệt độ dương (cho điều hòa).

So sánh van tiết lưu cân bằng trong và ngoài

Việc chọn đúng loại cân bằng giúp hệ thống tránh được hiện tượng "săn đuổi" (hunting) – trạng thái van đóng mở liên tục gây mất ổn định nhiệt độ.

Tại sao nên sử dụng van tiết lưu cân bằng?

Sử dụng van tiết lưu cân bằng mang lại nhiều giá trị thực tiễn:

1. Tối ưu chi phí: Đây là giải pháp tiết kiệm nhất cho các thiết bị lạnh dân dụng và thương mại nhỏ.

2. Độ tin cậy cao: Kết cấu tối giản giúp giảm thiểu các hỏng hóc cơ khí so với van cân bằng ngoài hay van điện tử.

3. Lắp đặt đơn giản: Không cần đi thêm ống dẫn áp suất (equalizer line), giúp việc lắp đặt diễn ra nhanh chóng.

4. Bảo trì thuận tiện: Các chi tiết được thiết kế đồng bộ, dễ dàng thay thế khi cần thiết.

5. Hiệu suất ổn định: Trong các hệ thống có thiết kế ngắn, tổn thất áp thấp, loại van này hoạt động hiệu quả không thua kém bất kỳ dòng van cao cấp nào.

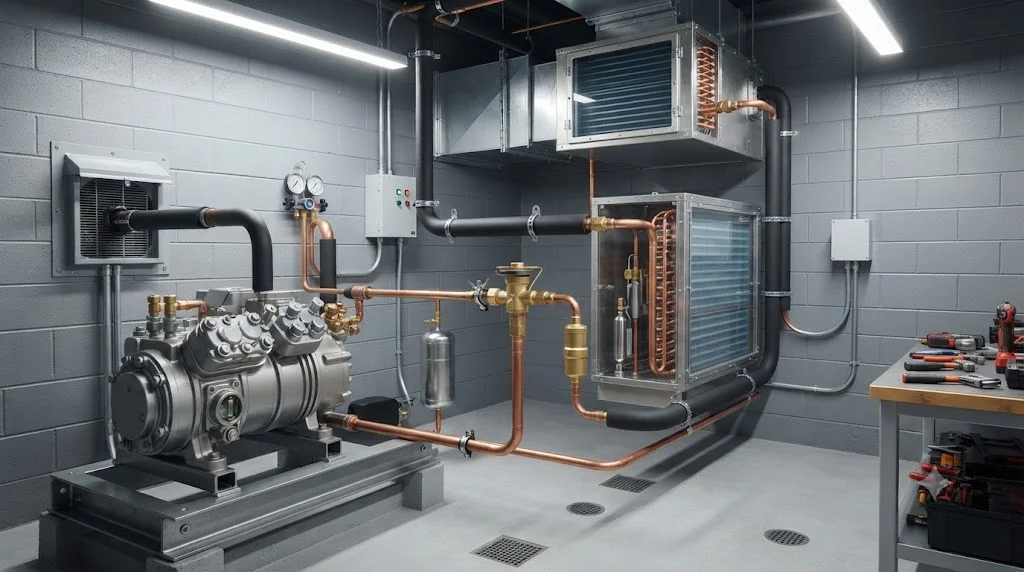

Ứng dụng thực tế

Van tiết lưu cân bằng là "trái tim" của nhiều thiết bị lạnh mà chúng ta bắt gặp hằng ngày:

• Điều hòa dân dụng: Các dòng máy lạnh treo tường, âm trần công suất nhỏ.

• Thiết bị lạnh thương mại: Tủ trưng bày mát, tủ đông siêu thị.

• Kho lạnh nhỏ: Các kho cấp đông hoặc bảo quản quy mô gia đình/nhà hàng.

• Máy làm đá & Máy bán hàng tự động: Nơi cần sự ổn định và bền bỉ trong không gian lắp đặt hạn chế.

• Thiết bị công nghiệp nhỏ: Các máy chiller làm mát dầu, làm mát khuôn mẫu.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Nhiều kỹ thuật viên thường mắc phải những lỗi sau dẫn đến giảm tuổi thọ hệ thống:

1. Chọn sai môi chất: Sử dụng van cho R22 để lắp cho hệ R410A, gây sai lệch nghiêm trọng về áp suất vận hành.

2. Sai công suất: Van quá nhỏ gây thiếu gas, van quá lớn gây ngập lỏng máy nén.

3. Gắn bầu cảm biến sai: Gắn bầu cảm biến ở vị trí bị đọng dầu hoặc ngay sau mối hàn sẽ dẫn đến tín hiệu nhiệt độ bị sai lệch hoàn toàn.

4. Lắp sai chiều dòng chảy: Điều này khiến van không thể tiết lưu, gây tắc nghẽn hoặc hỏng van ngay lập tức.

5. Dùng cho hệ thống lớn: Sử dụng van cân bằng trong cho hệ thống có tổn thất áp suất lớn qua dàn bay hơi làm van không đóng mở đúng thời điểm.

Hậu quả là hệ thống tiêu tốn điện năng, máy nén bị hỏng do ngập lỏng (liquid flood-back), và chi phí sửa chữa còn tốn kém hơn nhiều lần giá trị chiếc van.

Checklist lựa chọn và Hướng dẫn lắp đặt

Checklist:

•  Kiểm tra nhãn máy: Chọn đúng môi chất lạnh (gas).

•  Tính toán công suất lạnh của dàn bay hơi.

•  Chọn đúng kích thước đường ống và kiểu kết nối.

•  Xác định dải nhiệt độ bay hơi (âm hay dương).

•  Kiểm tra dải superheat của van.

Hướng dẫn:

1. Làm sạch: Vệ sinh đường ống trước khi hàn để tránh bụi bẩn làm kẹt kim van.

2. Vị trí bầu: Gắn bầu cảm biến ở đường về dàn lạnh (trên đường ống nằm ngang), tại vị trí 3h hoặc 9h.

3. Cách nhiệt: Luôn bọc cách nhiệt kỹ bầu cảm biến để tránh ảnh hưởng bởi nhiệt độ môi trường.

4. Kiểm tra: Sau khi chạy thử, cần đo lại độ quá nhiệt để tinh chỉnh lò xo (nếu van có ốc chỉnh).

Câu hỏi thường gặp

Van cân bằng trong khác gì cân bằng ngoài?

 Điểm khác biệt chính là vị trí lấy tín hiệu áp suất; van cân bằng trong lấy áp tại cửa vào dàn lạnh, van cân bằng ngoài lấy áp tại cửa ra.

Khi nào nên dùng van cân bằng trong?

 Dùng cho hệ thống lạnh nhỏ, tổn thất áp qua dàn bay hơi thấp.

Có thể thay thế bằng van cân bằng ngoài không?

 Có, nhưng cần điều chỉnh lại đường ống và đòi hỏi kỹ thuật cao hơn.

Bao lâu cần kiểm tra van?

 Nên kiểm tra định kỳ 12 tháng/lần, đặc biệt là kiểm tra độ kín của bầu cảm biến và vị trí gắn.
