Van khí điện từ là gì? Nguyên lý hoạt động, phân loại và cách chọn phù hợp

Trong các hệ thống sản xuất hiện đại, việc đóng mở dòng khí nén bằng tay không còn đáp ứng được yêu cầu về tốc độ, độ chính xác và khả năng tự động hóa. Một hệ thống khí nén muốn vận hành ổn định, đồng bộ cần có thiết bị điều khiển luồng khí một cách chính xác tuyệt đối. Van khí điện từ chính là "trái tim" của các hệ thống tự động, giúp việc điều khiển khí nén trở nên đơn giản, nhanh chóng và hiệu quả hơn bao giờ hết. Khi kết hợp với các bộ điều khiển như PLC hay cảm biến, loại van này giúp tối ưu hóa dây chuyền, giảm bớt nhân công và nâng cao năng suất đáng kể.

Vì sao van khí điện từ trở thành thiết bị quan trọng trong tự động hóa?

Sự phát triển của công nghệ sản xuất đòi hỏi mọi quy trình phải được diễn ra với tốc độ nhanh và tính lặp lại cao. Việc kiểm soát thủ công các thiết bị khí nén không chỉ gây lãng phí thời gian mà còn dễ dẫn đến sai sót, ảnh hưởng đến chất lượng sản phẩm cuối cùng.

Van điện từ khí nén ra đời đã giải quyết trọn vẹn những thách thức này nhờ khả năng:

• Điều khiển tự động: Đóng/mở dòng khí tức thì dựa trên tín hiệu điện mà không cần tác động vật lý.

• Kết nối thông minh: Dễ dàng tích hợp với PLC, cảm biến hoặc bộ điều khiển từ xa, cho phép đồng bộ hóa toàn bộ dây chuyền.

• Hiệu suất vượt trội: Phản hồi nhanh chóng giúp tăng tốc độ vận hành của các thiết bị chấp hành như xi lanh, van hơi, góp phần tạo nên một hệ thống tự động hóa bền bỉ và chuyên nghiệp.

Van khí điện từ là gì?

Van khí điện từ là thiết bị sử dụng lực điện từ để điều khiển trạng thái đóng hoặc mở của dòng khí nén. Khi nhận tín hiệu điện, cuộn coil tạo ra từ trường làm thay đổi vị trí lõi van, từ đó kiểm soát hướng hoặc lưu lượng khí đi qua van. Thiết bị này được xem là giao diện quan trọng giữa tín hiệu điện tử và năng lượng khí nén.

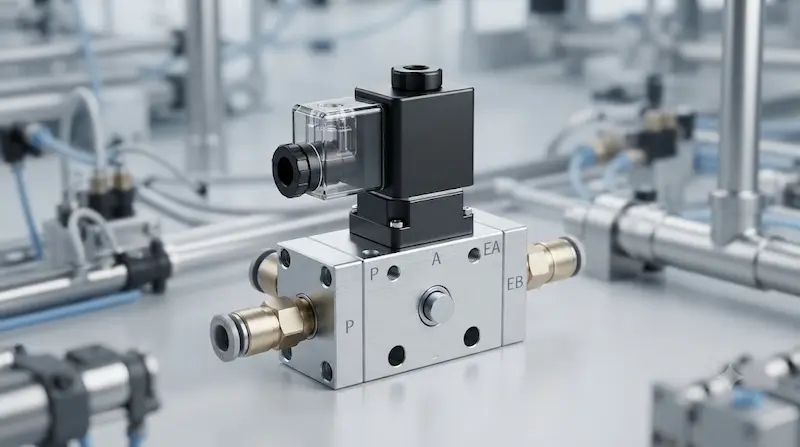

Cấu tạo chính của điện từ khí nén:

1. Cuộn coil điện từ: Bộ phận nhận nguồn điện và tạo ra lực hút từ trường. Các điện áp thông dụng bao gồm 12VDC, 24VDC và 220VAC để phù hợp với nhiều loại tủ điện công nghiệp khác nhau.

2. Thân van: Thường làm từ nhôm, đồng hoặc inox, đây là phần chứa cơ cấu đóng mở và dẫn hướng cho dòng khí nén lưu thông.

3. Lõi van: Thành phần quan trọng di chuyển bên trong thân van dưới tác động của từ trường, chịu trách nhiệm trực tiếp trong việc đóng/mở các cửa khí.

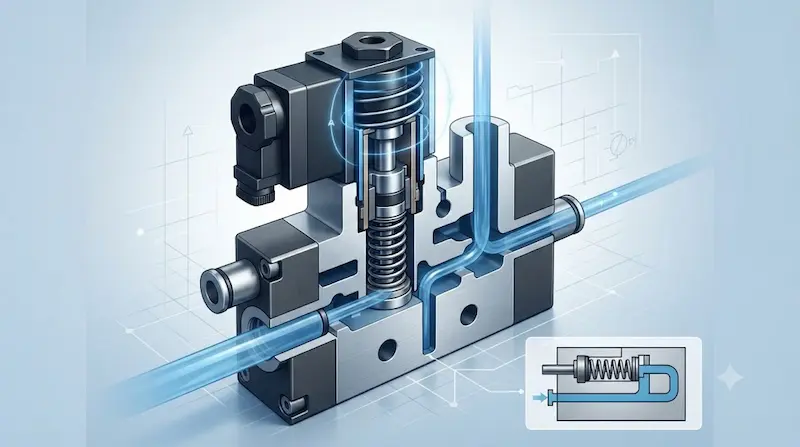

Nguyên lý hoạt động của van khí điện từ

Để hiểu cách van điện từ khí nén điều khiển máy móc, chúng ta cần nắm vững quy trình chuyển đổi năng lượng của nó. Khi chưa cấp điện, van thường ở trạng thái mặc định (thường đóng hoặc thường mở), dòng khí bị chặn hoặc đi theo một hướng định sẵn.

Khi dòng điện đi vào cuộn coil, nó sinh ra từ trường, hút lõi van dịch chuyển. Sự dịch chuyển này làm thay đổi trạng thái các cửa khí, cho phép khí nén đi vào hoặc thoát ra khỏi thiết bị chấp hành (như xi lanh). Khi ngắt điện, lực lò xo bên trong sẽ đẩy lõi van trở về vị trí ban đầu.

Tại sao cơ chế này ưu việt?

• Tốc độ phản hồi: Tín hiệu điện cho phép van đóng mở với độ trễ cực thấp.

• Độ chính xác: Hoạt động ổn định theo đúng chu kỳ được lập trình sẵn.

• Khả năng điều khiển từ xa: Người vận hành có thể giám sát và điều khiển cả hệ thống từ trung tâm mà không cần đến trực tiếp từng vị trí máy.

Các loại van khí điện từ phổ biến hiện nay

Việc phân loại dựa trên số cửa và số vị trí giúp người dùng dễ dàng chọn đúng loại cho mục đích sử dụng.

1. Van điện từ khí nén 2/2: Sở hữu 2 cửa khí, chức năng cơ bản là đóng hoặc mở hoàn toàn dòng khí. Đây là lựa chọn tối ưu cho các đường cấp khí đơn giản.

2. Van điện từ khí nén 3/2: Có 3 cửa khí và 2 trạng thái hoạt động, thường được sử dụng để điều khiển các loại xi lanh tác động đơn (chỉ đẩy bằng khí, hồi về bằng lò xo).

3. Van điện từ khí nén 5/2: Loại van phổ biến nhất với 5 cửa khí và 2 vị trí, được thiết kế chuyên dụng cho xi lanh tác động kép (đẩy và kéo bằng khí nén).

4. Van điện từ khí nén 5/3: Cung cấp 3 vị trí điều khiển, cho phép dừng xi lanh ở vị trí trung gian, rất hữu ích cho các hệ thống cần độ tinh chỉnh cao.

Các thông số quan trọng khi chọn van điện từ khí nén

Để tránh lãng phí chi phí và đảm bảo hệ thống bền bỉ, cần cân nhắc kỹ các thông số sau:

• Số cửa và vị trí: Chọn dựa trên loại thiết bị chấp hành (3/2 cho xi lanh đơn, 5/2 cho xi lanh kép).

• Điện áp coil: Phải khớp với nguồn cấp (12VDC, 24VDC hoặc 220VAC). Chọn sai điện áp là nguyên nhân phổ biến nhất dẫn đến cháy cuộn dây.

• Áp suất làm việc: Đảm bảo van chịu được áp suất tối đa của hệ thống khí nén tại nhà máy.

• Lưu lượng khí: Thông số này ảnh hưởng trực tiếp đến tốc độ di chuyển của xi lanh.

• Kích thước cổng ren: Phải phù hợp với kích thước đường ống khí nén hiện có (như G1/8, G1/4 hoặc G1/2).

So sánh van điện từ khí nén với van cơ khí thông thường

Sự khác biệt lớn nhất nằm ở khả năng đồng bộ. Trong khi van cơ đòi hỏi sự hiện diện của con người, van điện từ khí nén cho phép hệ thống hoạt động liên tục trong chu kỳ dài mà không cần can thiệp, giúp tối ưu hóa quy trình sản xuất chuyên nghiệp.

Ứng dụng thực tế

Trong công nghiệp, loại van này có mặt khắp mọi nơi:

• Máy móc tự động: Điều khiển xi lanh trong các máy đóng gói, máy dập, máy lắp ráp linh kiện điện tử.

• Dây chuyền sản xuất: Dùng để phân loại sản phẩm trong ngành thực phẩm, đồ uống.

• Hệ thống điều khiển khí nén: Phục vụ cho robot công nghiệp, các thiết bị nâng hạ tải trọng lớn và các hệ thống khí nén tập trung trong nhà máy.

Việc thiếu vắng các van này sẽ khiến dây chuyền trở nên chậm chạp và kém hiệu quả, thậm chí không thể vận hành tự động.

Những sai lầm thường gặp khi sử dụng

1. Chọn sai điện áp coil: Dẫn đến cháy cuộn dây hoặc van không thể hoạt động.

2. Nhầm lẫn số cửa van: Sử dụng van 3/2 cho xi lanh tác động kép sẽ khiến xi lanh không thể di chuyển được hai chiều.

3. Bỏ qua chất lượng khí: Khí nén chứa nước, dầu hoặc bụi bẩn là "kẻ thù" số một làm kẹt lõi van. Cần lắp đặt thêm bộ lọc khí.

4. Lưu lượng không phù hợp: Nếu chọn van quá nhỏ, xi lanh sẽ chạy yếu và tốc độ chậm, gây nghẽn tắc quy trình.

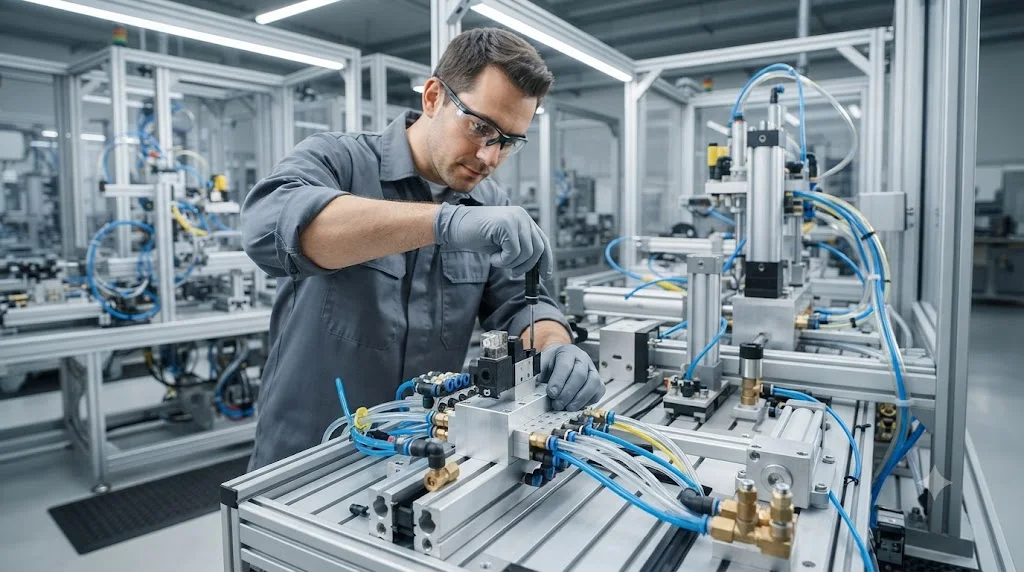

Checklist chọn và sử dụng van điện từ khí nén đúng cách

Trước khi mua:

•  Xác định đúng loại xi lanh hoặc thiết bị cần điều khiển.

•  Kiểm tra dải áp suất làm việc thực tế của hệ thống.

•  Đảm bảo lưu lượng van đáp ứng được nhu cầu vận hành.

•  Chọn đúng điện áp (DC hay AC).

Khi lắp đặt:

•  Lắp đặt đúng chiều dòng khí nén (theo ký hiệu trên thân van).

•  Đường ống dẫn phải sạch sẽ, không có mạt sắt hay bụi bẩn.

•  Sử dụng bộ lọc khí để tăng tuổi thọ van.

•  Kiểm tra rò rỉ khí tại các khớp nối sau khi lắp đặt.

FAQ: Câu hỏi thường gặp

1. Van khí điện từ dùng để làm gì?

Thiết bị này dùng để đóng mở hoặc chuyển hướng dòng khí nén dựa trên tín hiệu điện, giúp tự động hóa quá trình điều khiển thiết bị chấp hành.

2. Làm sao để chọn đúng điện áp cho van?

Hãy kiểm tra thông số trên nhãn của cuộn coil hoặc sơ đồ hệ thống điều khiển hiện có (phổ biến nhất là 24VDC cho an toàn điện).

3. Van 5/2 khác gì van 3/2?

Van 5/2 điều khiển xi lanh tác động kép (có thể đẩy và kéo), còn van 3/2 dùng cho xi lanh tác động đơn (chỉ đẩy, hồi bằng lò xo).

4. Tại sao van bị rò rỉ khí?

Thường do gioăng bên trong bị mòn hoặc bụi bẩn làm kẹt lõi van. Bạn nên kiểm tra bộ lọc khí nén định kỳ.

5. Bao lâu nên bảo dưỡng van?

Tùy vào tần suất đóng mở và chất lượng khí nén, nhưng thông thường nên kiểm tra vệ sinh sau mỗi 6-12 tháng vận hành.

Chọn đúng van khí điện từ giúp hệ thống khí nén vận hành ổn định

Van khí điện từ không chỉ là một linh kiện đơn thuần, mà là mắt xích quan trọng giúp hệ thống khí nén của bạn vận hành trơn tru, chính xác và bền bỉ. Việc lựa chọn đúng model không chỉ giúp tối ưu hóa tốc độ sản xuất mà còn tiết kiệm đáng kể chi phí bảo trì, sửa chữa trong tương lai.

Tổng kết lại, van điện từ khí nén không chỉ là một linh kiện đơn thuần, mà đóng vai trò là "trái tim" điều phối dòng chảy trong toàn bộ hệ thống tự động hóa khí nén. Một hệ thống vận hành trơn tru, bền bỉ và chính xác phụ thuộc rất lớn vào việc lựa chọn đúng loại van có điện áp, lưu lượng và cấu tạo phù hợp với thiết bị chấp hành.
