Van Xả Áp Nồi Hơi: Giải Pháp Bảo Vệ Toàn Diện Trạm Nhiệt Công Nghiệp

Trong kết cấu vận hành của hệ thống nhiệt, nồi hơi luôn chịu tải lực tĩnh và nhiệt độ rất cao một cách liên tục. Dòng năng lượng tiềm ẩn bên trong lưu chất nếu không được kiểm soát chặt chẽ sẽ trở thành mối hiểm họa khôn lường đối với toàn bộ phân xưởng. Để làm chủ mức áp suất này, việc lắp đặt safety valve boiler là giải pháp kỹ thuật bắt buộc giúp đảm bảo an toàn tuyệt đối cho hạ tầng sản xuất của doanh nghiệp.

Nếu bộ phận cơ điện chủ quan sử dụng thiết bị kém chất lượng hoặc lắp đặt sai quy chuẩn, hậu quả để lại sẽ vô cùng khốc liệt. Khi áp suất tăng cao vượt ngưỡng thiết kế do sự cố hệ thống đốt hoặc tắc nghẽn đường ống hạ nguồn, rủi ro nổ vỡ cơ học balông hơi hoàn toàn có thể xảy ra. Sự hiện diện của một cụm safety valve boiler vận hành chính xác chính là chốt chặn phòng thủ cuối cùng để bảo toàn tính mạng con người và tài sản doanh nghiệp.

Vì Sao safety valve boiler Là Thiết Bị Bắt Buộc Trong Hệ Thống Hơi?

Quá trình sinh hơi bão hòa hoặc hơi quá nhiệt bên trong buồng đốt luôn diễn ra với tốc độ rất nhanh và chịu ảnh hưởng trực tiếp bởi chất đốt. Thực tế vận hành cho thấy áp suất có thể tăng cao đột ngột ngoài tầm kiểm soát do nhiều nguyên nhân khách quan như lỗi rơ le áp suất, nghẽn mạch van điều khiển hạ nguồn hoặc lượng tiêu thụ tại các phân xưởng sấy sụt giảm đột ngột.

Nguy cơ quá áp đối với nồi hơi luôn trực chờ trong mỗi ca chạy máy. Khi áp lực tĩnh vượt quá độ bền cơ lý của vách thép, nếu không có thiết bị bảo vệ áp suất, hệ thống sẽ bị phá hủy theo dạng nổ vật lý, tạo ra sóng xung kích và giải phóng khối lượng nhiệt lượng khổng lồ phá hủy toàn bộ nhà xưởng. Vai trò của van xả áp trong việc đảm bảo an toàn là giải phóng ngay lập tức lượng hơi thừa để hạ áp tốc độ cao, giữ áp lực hệ thống luôn trong phạm vi cho phép.

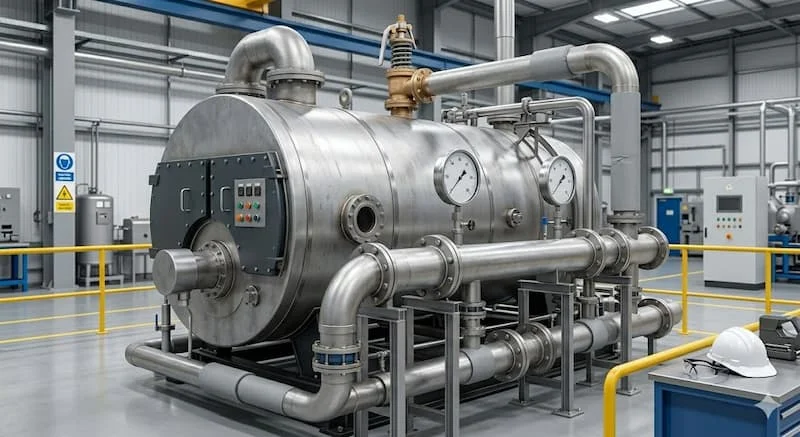

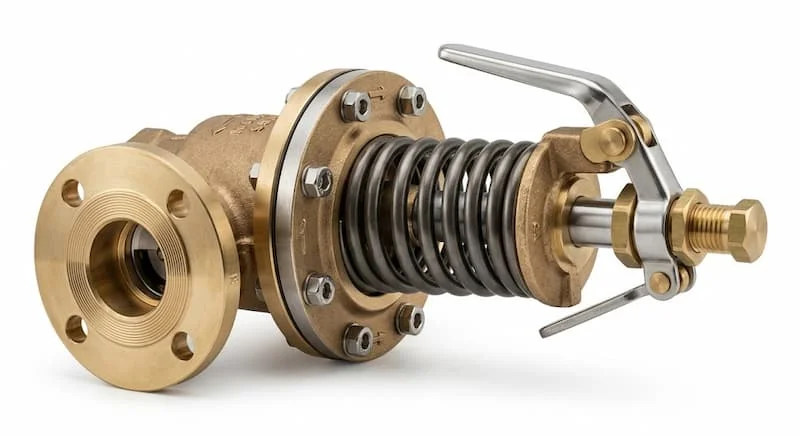

Van Xả Áp Nồi Hơi Là Gì?

Định nghĩa van xả áp nồi hơi

Để định hình thiết bị dưới góc nhìn tiêu chuẩn kỹ thuật quốc tế, safety valve boiler là gì? Đây là cấu kiện an toàn tối quan trọng được lắp đặt trực tiếp trên thân nồi hơi hoặc hành lang ống dẫn chính. Thiết bị này còn được biết đến với tên gọi phổ biến khác là van an toàn nồi hơi hay tên tiếng Anh chuyên ngành là safety valve boiler. Chức năng cốt lõi của nó là tự động mở để xả bớt môi chất khi áp suất vượt ngưỡng cài đặt an toàn.

safety valve boiler là thiết bị an toàn được lắp trên nồi hơi nhằm tự động giải phóng hơi hoặc lưu chất khi áp suất vượt quá mức cài đặt, giúp bảo vệ thiết bị và hệ thống khỏi tình trạng quá áp.

Nguyên lý safety valve boiler vận hành theo cơ chế cân bằng lực

Thiết bị cơ khí này vận hành hoàn toàn tự động dựa trên nguyên lý tương tác lực trực tiếp. Trạng thái đóng mở của van được quyết định bởi sự đối lập lực giữa lực nén cơ học của lò xo bên trong và áp suất động của dòng hơi tác động lên bề mặt đĩa van. Khi áp suất hơi nén tĩnh vượt qua ngưỡng định mức đẩy lò xo co lại, cửa xả sẽ mở ra để hạ áp tự động và tự đóng kín lại khi hệ thống trở về trạng thái cân bằng.

Cấu Tạo Và Nguyên Lý Hoạt Động Của safety valve boiler

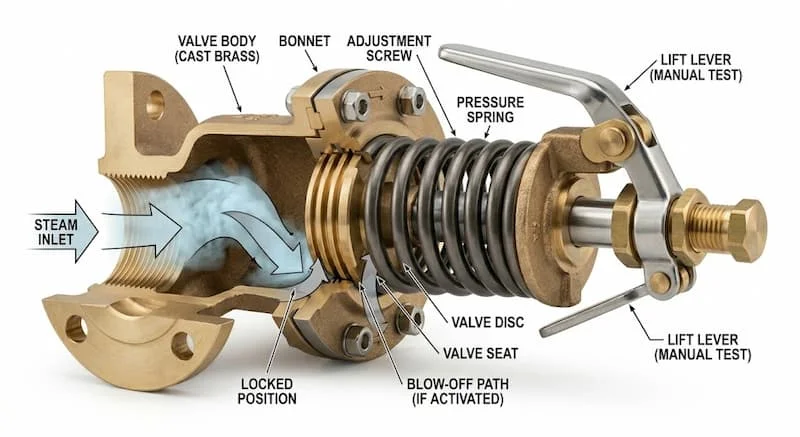

Cấu tạo safety valve boiler đòi hỏi sự liên kết chặt chẽ giữa các cấu kiện cơ khí chính xác sau:

• Thân van: Phân vỏ bọc đúc nguyên khối bằng các chất liệu chịu lực cao, bảo vệ các chi tiết chuyển động bên trong.

• Đĩa van: Bộ phận tiếp xúc trực tiếp với dòng hơi nóng, chịu trách nhiệm bịt kín lỗ xả áp dưới lực ép từ trên xuống.

• Lò xo điều chỉnh áp suất: Linh kiện cốt lõi tạo ra lực nén tĩnh trực tiếp lên trục van để giữ đĩa van luôn đóng ở áp suất làm việc thông thường.

• Tay giật kiểm tra: Cơ cấu đòn bẩy bên ngoài cho phép người vận hành cưỡng bức nhấc đĩa van lên để xả thử nhằm kiểm tra độ kẹt của phao và trục.

• Nắp chụp và vít chỉnh áp: Vít ren nằm ở đỉnh van dùng để tinh chỉnh biên độ nén của lò xo tương ứng với áp suất xả yêu cầu.

Nguyên lý safety valve boiler hoạt động theo một chu trình khép kín. Ở trạng thái bình thường, lực lò xo lớn hơn áp suất hơi, đĩa van ép chặt vào đế van ngăn hơi sống thoát ra. Khi áp suất tăng dần chạm ngưỡng cài đặt, lực đẩy từ dòng hơi bắt đầu thắng lực nẽn lò xo, van bắt đầu mở ty.

Nếu áp lực tiếp tục tăng, van mở hoàn toàn để giải phóng lưu lượng hơi lớn ra ngoài khí quyển, làm giảm áp nhanh chóng. Khi áp suất trong nồi hơi hạ xuống dưới mức nguy hiểm, lực lò xo lại chiếm ưu thế, đẩy trục và đĩa van đi xuống giúp van đóng lại chắc chắn để bảo toàn lượng hơi công nghệ còn lại cho hệ thống.

Phân Loại safety valve boiler Phổ Biến Hiện Nay

Để phù hợp với từng quy mô công suất và thông số nhiệt động học khác nhau, việc phân loại safety valve boiler được phân định theo bốn nhánh kết cấu chính:

Van xả áp tác động trực tiếp

Dòng thiết bị ứng dụng lực nén trực tiếp từ lò xo hoặc đối trọng lên đĩa van mà không qua cơ cấu trung gian. Sản phẩm sở hữu ưu điểm thiết kế đơn giản, giá thành thấp, dễ bảo trì nhưng có nhược điểm là khả năng xả lưu lượng lớn bị giới hạn và kích thước lò xo phải rất lớn đối với hệ ống size cao.

Van xả áp có trợ lực

Cấu kiện ứng dụng một cụm van điều hướng phụ trợ để kiểm soát dòng lưu chất đóng mở van chính. Dòng van này đạt độ chính xác cao trong hành trình xả, phản ứng nhạy bén và chuyên dùng cho hệ áp suất lớn trong các nhà máy nhiệt điện hoặc các lò hơi quá nhiệt công suất cao.

Van xả áp lò xo

Đây là phân khúc phổ biến nhất hiện nay trong mọi ngành công nghiệp nhờ kết cấu nhỏ gọn, khả năng tinh chỉnh dải áp xả linh hoạt thông qua vít vặn và có thể lắp đặt ở nhiều tư thế khác nhau trên hành lang đường ống mà không sợ sai lệch chỉ số.

Van xả áp đối trọng

Thiết bị ứng dụng quả cân cơ học để tạo lực ép lên đĩa van. Dòng van này chủ yếu dùng trong hệ thống đặc biệt có dải áp suất thấp và cố định, do kết cấu cồng kềnh nên hiện nay ít được sử dụng trong các phân xưởng hiện đại.

Bảng đối chiếu kỹ thuật giữa các dòng thiết bị:

Thông Số Kỹ Thuật Cần Quan Tâm Khi Lựa Chọn safety valve boiler

Quá trình duyệt hồ sơ mua sắm thiết bị yêu cầu kỹ sư cơ điện phải phân tích chính xác các định lượng sau:

Áp suất cài đặt xả áp (Set Pressure)

Đây là chỉ số áp lực đỉnh mà tại đó van bắt đầu kích hoạt hành trình mở đĩa, được phân cấp rõ ràng theo thiết kế của từng cấp lò hơi như 3 bar, 5 bar, 8 bar, 10 bar hoặc ngưỡng cao áp 16 bar.

Áp suất làm việc tối đa và nhiệt độ vận hành

Vỏ van phải chịu được áp suất kiểm thử thủy lực lớn hơn áp suất làm việc định mức. Đồng thời, vật liệu gioăng và phôi kim loại phải bảo toàn đặc tính cơ lý trước nhiệt độ của hệ hơi bão hòa thông thường hoặc hệ hơi quá nhiệt dải cao.

Kích thước kết nối tiêu chuẩn (DN)

Đường kính cổng vào và cổng xả phải được tính toán dựa trên tổng lưu lượng sinh hơi của lò, trải dài từ dải ống size nhỏ như DN15, DN20, DN25 cho đến các dòng trung bình lớn như DN40, DN50 để tránh hiện tượng nghẽn dòng xả khi có sự cố.

Vật liệu chế tạo vỏ và chi tiết chuyển động

• Van xả áp đồng: Ưu điểm giá hợp lý, chống ăn mòn tốt trong môi trường hơi bão hòa, thích hợp cho các nồi hơi công suất nhỏ dưới 10 bar.

• Van xả áp gang: Dòng sản phẩm chủ lực cho công nghiệp, chịu áp suất lớn tốt, độ dày vỏ cao, tối ưu chi phí cho các đường ống tổng phân phối.

• Van xả áp inox: Dòng thiết bị cao cấp, chịu nhiệt cao vượt trội, chống ăn mòn hóa chất xuất sắc, đảm bảo độ sạch tuyệt đối cho môi chất.

Van Xả Áp Nồi Hơi Và Van Giảm Áp Khác Nhau Như Thế Nào?

Rất nhiều đơn vị vận hành thường nhầm lẫn giữa hai thiết bị này, dẫn đến những sai sót nghiêm trọng trong bố trí sơ đồ công nghệ:

Khác nhau về chức năng cốt lõi

Van giảm áp là thiết bị điều khiển áp suất luôn thường trực hoạt động nhằm hạ thấp chỉ số áp lực đầu vào xuống một mức cố định ở đầu ra để cấp hơi cho thiết bị sấy. Ngược lại, van xả áp là thiết bị bảo vệ an toàn, chỉ hoạt động khi có sự cố quá áp và làm nhiệm vụ tống xuất hơi ra ngoài môi trường để cứu nguy cho hệ thống.

Khác nhau về vị trí lắp đặt và nguyên lý hoạt động

Van giảm áp được lắp đặt nối tiếp ngay trên trục ống dẫn hơi chính đi vào phân xưởng và luôn ở trạng thái mở một phần để điều tiết dòng chảy. Van xả áp được lắp độc lập trên các nhánh ống rẽ đứng hướng lên trời hoặc trực tiếp trên đỉnh balông hơi và luôn giữ trạng thái đóng kín tuyệt đối trong suốt quá trình vận hành bình thường.

Trường hợp nào bắt buộc phải phối hợp cả hai cấu kiện?

Trong một trạm nhiệt tiêu chuẩn, hai thiết bị này luôn hỗ trợ nhau. Van giảm áp đứng trước để hạ áp từ 10 bar xuống 4 bar cho buồng sấy thực phẩm. Tuy nhiên, nếu van giảm áp bị kẹt trục dẫn đến hơi sống 10 bar tràn thẳng vào buồng sấy chịu lực kém, van xả áp lắp ngay sau van giảm áp sẽ bật mở ngay lập tức để bảo vệ an toàn cho thiết bị sấy hạ nguồn khỏi nguy cơ nổ vỡ.

Ứng Dụng Của safety valve boiler Trong Công Nghiệp

Năng lực xả áp tự động của dòng thiết bị này là yêu cầu bắt buộc pháp lý và kỹ thuật trong mọi quy trình ứng dụng ứng dụng safety valve boiler:

• Nhà máy chế biến thực phẩm và nước giải khát: Bảo vệ các nồi hấp tiệt trùng, nồi nấu đồng, hệ thống chưng cất gián tiếp trước nguy cơ tăng áp suất đột ngột.

• Nhà máy dệt may và nhuộm công nghiệp: Lắp đặt tại trạm phân phối hơi cấp cho các dàn sấy vải, bể nhuộm áp lực cao để giữ nền nhiệt và áp lực ổn định.

• Nhà máy sản xuất giấy và bao bì tấm: Đảm bảo an toàn cho các lô sấy giấy đường kính lớn vận hành liên tục dưới áp lực hơi sống khốc liệt.

• Nhà máy hóa chất và lọc hóa dầu: Giám sát áp lực của các bồn phản ứng gia nhiệt bằng hơi, ngăn ngừa hiện tượng quá nhiệt gây cháy nổ dung môi.

• Hệ thống hơi trung tâm tòa nhà: Bảo vệ các bộ trao đổi nhiệt chùm ống cung cấp nước nóng và khí sưởi cho toàn bộ hạ tầng kiến trúc.

• Nồi hơi công nghiệp áp suất cao: Là thiết bị bắt buộc phải lắp đặt từ hai cụm van độc lập trở lên trên mỗi balông hơi để đảm bảo hệ số an toàn kép.

Khi Nào Cần Thay Thế Hoặc Kiểm Tra Van Xả Áp Nồi Hơi?

Doanh nghiệp cần tiến hành dừng máy để kiểm tra hoặc thay thế cấu kiện an toàn này ngay khi xuất hiện các dấu hiệu định lượng sau:

• Van bị rò rỉ liên tục tại cửa xả dù áp suất hệ thống đang nằm trong phạm vi làm việc bình thường, gây thất thoát năng lượng lớn.

• Áp suất nồi hơi đã vượt quá mức cài đặt an toàn ghi trên nhãn mác nhưng van vẫn không mở khi quá áp, chứng tỏ trục van hoặc lò xo đã bị bó cứng do cặn bám.

• Áp suất hiển thị trên đồng hồ trung tâm dao động bất thường, van mở đóng liên tục với tần suất dày đặc dù tải tiêu thụ ổn định.

• Lò xo suy giảm khả năng đàn hồi do mỏi cơ học sau nhiều năm vận hành, khiến van mở sớm hơn rất nhiều so với áp suất thiết kế ban đầu.

• Vỏ thân van xuất hiện các vết nứt vi mô hoặc có dấu hiệu ăn mòn rỉ sét sâu vào chân ren kết nối cơ khí.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Xả Áp Nồi Hơi

Quá trình giám định kỹ thuật tại các nhà máy thường phát hiện những sai sót nghiêm trọng gây mất an toàn trạm nguồn:

Chọn sai áp suất cài đặt xả áp

Lựa chọn van có áp suất xả cao hơn áp suất thiết kế của nồi hơi khiến thiết bị bảo vệ mất hoàn toàn tác dụng phòng thủ, hoặc chọn áp suất xả quá sát áp suất làm việc gây hiện tượng xả xì vặt làm hao hụt hơi sống.

Bịt kín hoặc thu hẹp đường ống xả

Nhiều đơn vị vì sợ hơi nóng phun ra nhà xưởng đã tự ý dùng nút ren bịt kín cửa xả hoặc lắp đường ống thoát khí có đường kính nhỏ hơn cửa ra của van, làm tăng tổn thất áp suất ngược và giảm lưu lượng xả của thiết bị.

Bỏ qua công tác kiểm định định kỳ pháp lý

Không thực hiện việc kiểm định áp lực và kẹp chì lại van theo quy định của cơ quan nhà nước, dẫn đến tình trạng sai lệch chỉ số lò xo sau thời gian dài vận hành mà không được phát hiện kịp thời.

Sử dụng các dòng van kém chất lượng

Mua các thiết bị trôi nổi không rõ nguồn gốc xuất xứ, phôi kim loại mỏng và lò xo không đạt chuẩn đàn hồi, khiến van dễ bị kẹt cứng hoặc rò rỉ ngay trong những tuần đầu chạy ca.

Checklist Lựa Chọn Van Xả Áp Nồi Hơi Phù Hợp

Để bộ phận thu mua vật tư phối hợp nhịp nhàng với kỹ sư cơ điện, quy trình thẩm định cách chọn van xả áp nồi hơi cần bám sát bộ checklist định lượng sau:

• Xác định chính xác áp suất thiết kế tối đa cho phép và áp suất làm việc định mức của nồi hơi.

• Xác định nhiệt độ vận hành đỉnh của môi chất hơi bão hòa hay hơi quá nhiệt tại điểm lắp đặt.

• Tính toán lưu lượng xả yêu cầu dựa trên công suất sinh hơi của lò để chọn diện tích ghế van thích hợp.

• Chọn vật liệu phù hợp với tính chất của hơi công nghệ và điều kiện môi trường xung quanh xưởng.

• Chọn kích thước kết nối danh nghĩa DN và kiểu bắt bích hoặc nối ren khớp với ống chờ.

• Kiểm tra tiêu chuẩn sản xuất quốc tế như ASME, DIN hoặc JIS được đúc nổi trên vỏ thân van.

• Lựa chọn các thương hiệu uy tín có trung tâm hỗ trợ kỹ thuật và chế độ bảo hành rõ ràng.

• Tiến hành thử nghiệm áp lực và kiểm định cấp chứng nhận từ cơ quan có thẩm quyền trước khi đưa vào vận hành.

FAQ - Câu Hỏi Thường Gặp Về Van Xả Áp Nồi Hơi

Van xả áp nồi hơi có tác dụng gì cụ thể trong phòng máy?

Thiết bị giúp bảo vệ nồi hơi và toàn bộ hệ thống đường ống phụ trợ khỏi tình trạng áp suất vượt mức cho phép bằng cách tự động bật mở đĩa van để xả bớt lượng hơi thừa ra ngoài khí quyển khi xảy ra sự cố quá áp.

Khái niệm van xả áp và van an toàn công nghiệp có giống nhau không?

Trong nhiều trường hợp và quy chuẩn gọi tên của kỹ sư mạng nhiệt, van xả áp nồi hơi chính là một dạng van an toàn chuyên dùng cho hệ thống hơi, vận hành theo cơ chế mở hoàn toàn dứt khoát để hạ áp tốc độ cao.

Theo quy định an toàn lao động bao lâu nên kiểm tra thiết bị một lần?

Thông thường hệ thống cấu kiện bảo vệ áp lực phải được kiểm tra chức năng bằng tay giật hàng tuần và tiến hành tháo rã bảo dưỡng, kiểm định lại áp lực định kỳ từ 6 đến 12 tháng một lần theo quy định kiểm định thiết bị áp lực.

Người vận hành có thể tự ý điều chỉnh áp suất mở van tại công trường không?

Có thể điều chỉnh áp suất mở van thông qua vít chỉnh nằm dưới nắp chụp của nhà sản xuất. Tuy nhiên, công tác này bắt buộc phải được thực hiện bởi kỹ sư có chuyên môn và phải có đồng hồ áp suất chuẩn để đối chiếu, sau đó phải niêm phong kẹp chì lại.

Tiêu chí nào quyết định nên chọn van xả áp bằng đồng hay bằng inox?

Sự lựa chọn dựa vào công suất và nhiệt độ. Cấu kiện bằng inox phù hợp môi trường nhiệt độ cao cực hạn và có tính chất ăn mòn hóa học cao. Cấu kiện bằng đồng phù hợp hệ thống hơi công suất nhỏ và trung bình với chi phí đầu tư tiết kiệm hơn.

Lựa Lựa Chọn Đúng Van Xả Áp Nồi Hơi Để Đảm Bảo An Toàn Và Hiệu Quả Vận Hận

Tóm lại, van xả áp nồi hơi không chỉ đơn thuần là một cấu kiện cơ khí phụ trợ mà là lá chắn an toàn bắt buộc phải có để bảo vệ tính mạng con người và toàn bộ hạ tầng sản xuất của doanh nghiệp. Việc thấu hiểu bản chất kỹ thuật, lựa chọn đúng các thông số định lượng như áp suất cài đặt, lưu lượng xả và mác vật liệu sẽ giúp phân xưởng triệt tiêu hoàn toàn các nguy cơ nổ vỡ nguy hiểm, đồng thời tối ưu hóa chi phí vận hành lâu dài. Đầu tư vào một hệ thống van chất lượng cao là nền tảng vững chắc để doanh nghiệp an tâm sản xuất và nâng cao hiệu suất kinh tế đối với van xả áp nồi hơi.
