Công tắc cảm biến dòng chảy 220V: Nguyên lý hoạt động, cách chọn và ứng dụng thực tế

Bạn đã bao giờ gặp tình trạng máy bơm nước tự động chạy liên tục dù không có nhu cầu sử dụng, gây hao phí điện năng, làm nóng động cơ và giảm đáng kể tuổi thọ thiết bị? Trong các hệ thống dẫn nước dân dụng và công nghiệp, việc kiểm soát dòng chảy bằng tay không chỉ tốn thời gian mà còn thiếu chính xác. Đó là lúc công tắc cảm biến dòng chảy 220V trở thành "trợ thủ" đắc lực giúp tối ưu hóa hệ thống của bạn. Thiết bị này không chỉ đơn thuần là một công tắc, mà là giải pháp thông minh giúp nhận biết sự chuyển động của chất lỏng để tự động đóng hoặc ngắt nguồn điện, từ đó kiểm soát máy bơm, van điện hay hệ thống tuần hoàn một cách chính xác nhất.

Vì sao công tắc cảm biến dòng chảy 220V ngày càng được sử dụng phổ biến?

Trong kỷ nguyên của sự tự động hóa, nhu cầu quản lý tài nguyên nước hiệu quả đang trở nên cấp thiết. Nhiều hộ gia đình và nhà máy đang đối mặt với tình trạng "bơm chạy khô" hoặc bơm hoạt động quá tải do thiếu thiết bị kiểm soát thông minh.

Việc ứng dụng công tắc cảm biến dòng chảy 220V mang lại những thay đổi rõ rệt trong vận hành:

• Tiết kiệm năng lượng: Thiết bị chỉ cấp điện khi dòng nước thực sự di chuyển, loại bỏ hoàn toàn các chu kỳ bơm dư thừa.

• Bảo vệ thiết bị: Hạn chế tối đa tình trạng máy bơm chạy khô (khi mất nước nguồn), giúp kéo dài tuổi thọ động cơ.

• Tự động hóa hoàn toàn: Loại bỏ sự can thiệp thủ công, mang lại sự tiện nghi và an tâm cho người sử dụng.

Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý và những lưu ý "vàng" giúp bạn chọn lựa thiết bị phù hợp nhất cho hệ thống của mình.

Công tắc cảm biến dòng chảy 220V là gì?

Công tắc cảm biến dòng chảy 220V là thiết bị chuyên dụng được thiết kế để phát hiện sự chuyển động của chất lỏng bên trong đường ống và thực hiện thao tác đóng hoặc ngắt mạch điện xoay chiều 220V tương ứng với trạng thái của dòng chảy. Thiết bị này đóng vai trò như một "công tắc thông minh", phản hồi ngay lập tức khi phát hiện có nước đi qua.

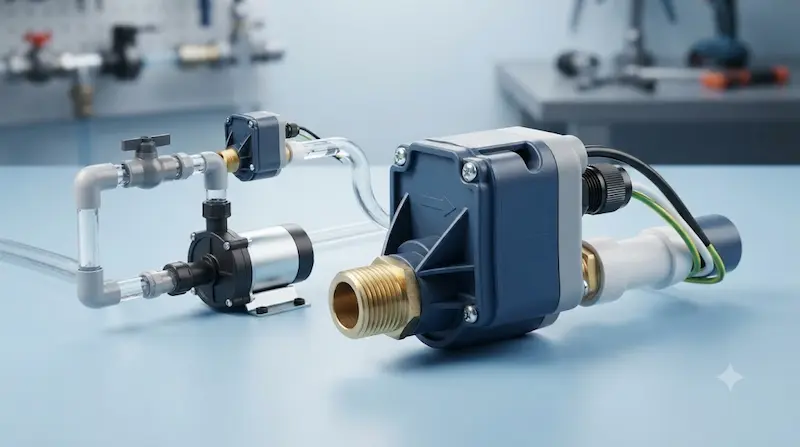

Cấu tạo và đặc điểm nổi bật

• Công tắc: Đóng/ngắt mạch điện an toàn.

• Bộ phận cảm biến: Nhận biết tốc độ hoặc sự hiện diện của dòng chất lỏng (thông qua lá chắn, cánh quạt hoặc từ trường).

• Điện áp 220V: Đây là điện áp tiêu chuẩn tại Việt Nam, cho phép thiết bị kết nối trực tiếp với nguồn điện lưới và các thiết bị điện dân dụng phổ biến mà không cần bộ chuyển đổi nguồn phức tạp.

Cần lưu ý rằng, không phải mọi cảm biến dòng chảy đều là loại 220V. Trên thị trường còn có các tùy chọn 12V, 24V hay 110V cho các hệ thống điều khiển PLC hoặc mạch điện tử chuyên biệt. Tuy nhiên, phiên bản 220V luôn chiếm ưu thế trong các ứng dụng máy bơm gia đình và hệ thống làm mát vì tính tiện lợi và khả năng chịu tải trực tiếp tốt.

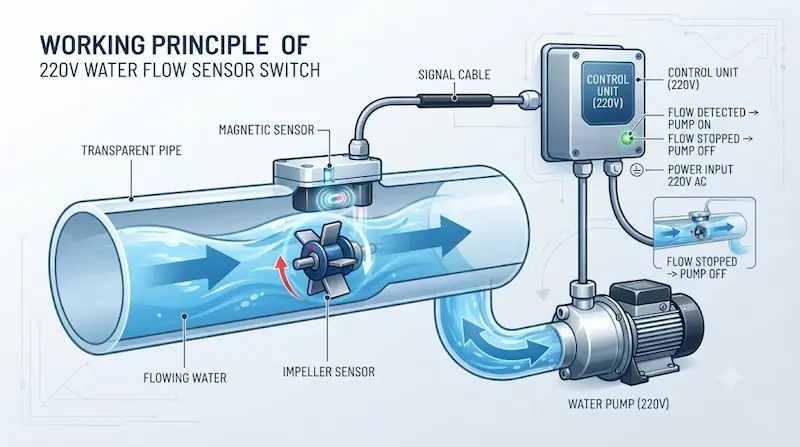

Nguyên lý hoạt động của công tắc cảm biến dòng chảy 220V

Hiểu rõ cơ chế vận hành giúp bạn lắp đặt và bảo trì thiết bị hiệu quả hơn. Quá trình này diễn ra qua 4 giai đoạn chính:

1. Trạng thái tĩnh: Khi không có dòng chất lỏng di chuyển trong đường ống, bộ phận cảm biến nằm ở vị trí nghỉ, mạch điện bị ngắt, máy bơm dừng hoạt động.

2. Kích hoạt: Khi van nước mở hoặc có dòng chảy đi qua, lực từ hoặc áp suất của dòng nước tác động lên bộ phận cảm biến (lá chắn, piston hoặc cảm biến từ).

3. Truyền tín hiệu: Bộ phận cảm biến thay đổi trạng thái và truyền tín hiệu về bộ phận đóng/ngắt mạch.

4. Điều khiển: Công tắc đóng mạch, cấp điện cho máy bơm hoạt động ngay lập tức. Khi dòng chảy dừng lại, cảm biến trở về vị trí cũ và ngắt điện.

Cơ chế này cực kỳ quan trọng vì nó giải quyết bài toán: Tại sao máy bơm cần cảm biến dòng chảy? Đó là vì máy bơm không cần hoạt động liên tục, việc kiểm soát theo dòng chảy giúp tiết kiệm điện năng tối đa và quan trọng nhất là bảo vệ bơm khỏi việc chạy khô – nguyên nhân hàng đầu gây cháy động cơ.

Các loại công tắc cảm biến dòng chảy 220V phổ biến hiện nay

Việc chọn đúng loại cảm biến không chỉ giúp hệ thống ổn định mà còn tiết kiệm chi phí đầu tư.

1. Công tắc dòng chảy dạng cơ

Đây là dòng sản phẩm phổ biến nhất với cấu tạo sử dụng lá chắn hoặc piston. Khi nước chảy, lực va đập đẩy lá chắn làm thay đổi trạng thái tiếp điểm.

• Ưu điểm: Giá thành rẻ, lắp đặt đơn giản, phù hợp cho máy bơm gia đình hoặc hệ thống nước quy mô nhỏ.

• Nhược điểm: Do có bộ phận chuyển động cơ học nên sau thời gian dài dễ bị mài mòn hoặc kẹt nếu nước có nhiều cặn bẩn.

2. Công tắc cảm biến dòng chảy điện tử

Sử dụng công nghệ cảm biến từ hoặc điện tử hiện đại. Loại này phản hồi tín hiệu rất nhanh và gần như không có sự hao mòn cơ học.

• Ưu điểm: Độ chính xác cực cao, phản hồi nhanh, tuổi thọ bền bỉ.

• Nhược điểm: Giá thành cao hơn so với dòng cơ và yêu cầu khắt khe hơn về môi trường lắp đặt (không quá rung lắc).

3. Công tắc dòng chảy công nghiệp

Được thiết kế để chịu được áp lực cao và môi trường khắc nghiệt trong các nhà máy, hệ thống HVAC hoặc hệ thống xử lý nước trung tâm. Chúng có kết cấu vỏ thép không gỉ hoặc hợp kim siêu bền, đảm bảo hoạt động ổn định 24/7.

Các thông số quan trọng khi chọn công tắc cảm biến dòng chảy

Sai lầm khi chọn mua thiết bị thường dẫn đến việc bơm bật tắt liên tục hoặc cháy tiếp điểm. Hãy chú ý 4 thông số sau:

1. Điện áp hoạt động: Phải đảm bảo thiết bị tương thích với lưới điện 220VAC.

2. Công suất chịu tải: Bạn cần kiểm tra xem công suất máy bơm có vượt quá khả năng chịu đựng của tiếp điểm công tắc hay không. Nếu máy bơm công suất lớn (trên 1HP), hãy sử dụng thêm khởi động từ (Contactor) để tránh hỏng thiết bị.

3. Lưu lượng kích hoạt: Mỗi dòng cảm biến có ngưỡng lưu lượng tối thiểu để kích hoạt. Nếu đường ống của bạn quá nhỏ mà lưu lượng yếu, cảm biến có thể không nhận diện được.

4. Kích thước đường ống (DN): Chọn kích thước phù hợp với hệ thống hiện hữu (DN15, DN20, DN25...). Việc sử dụng sai kích thước có thể làm giảm lưu lượng dòng chảy và gây rò rỉ tại khớp nối.

So sánh công tắc cảm biến dòng chảy với các giải pháp khác

Lời khuyên: Công tắc dòng chảy 220V là lựa chọn tối ưu nhất cho các hệ thống cần phản ứng tức thời dựa trên sự xuất hiện của dòng chảy trong ống kín, nơi mà rơ le áp suất thường gây ra hiện tượng bật/tắt liên tục do dao động áp lực.

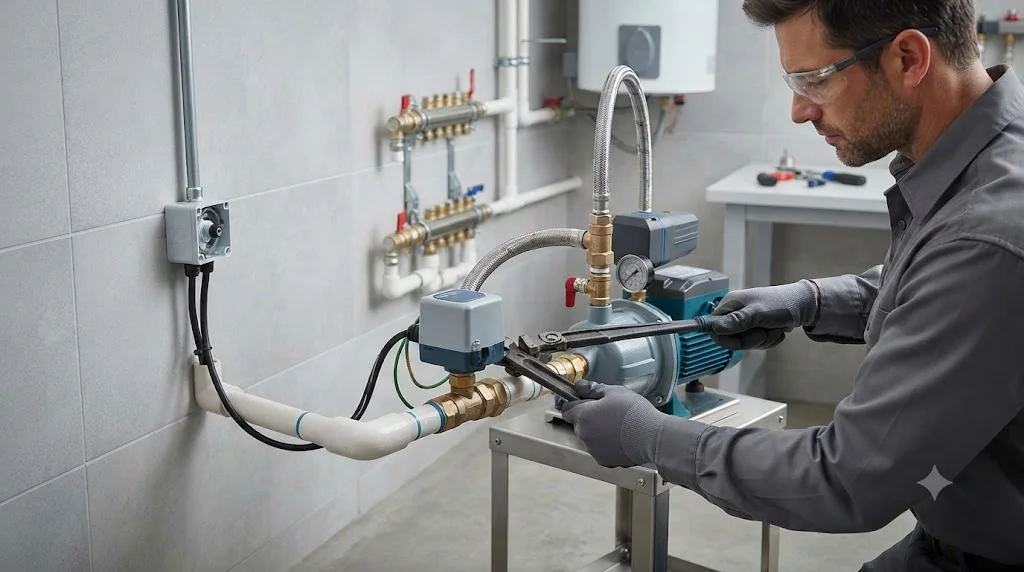

Ứng dụng thực tế

Công tắc cảm biến dòng chảy hiện diện ở hầu hết các hệ thống tự động hiện đại:

• Máy bơm tăng áp gia đình: Kích hoạt bơm ngay khi mở vòi, giúp áp lực nước luôn ổn định.

• Hệ thống nước nóng: Kích hoạt bơm tuần hoàn khi có nhu cầu sử dụng nước nóng, đảm bảo nước nóng luôn sẵn sàng tại vòi.

• Hệ thống làm mát (Cooling system): Bảo vệ máy móc công nghiệp bằng cách ngắt nguồn điện nếu nước làm mát dừng tuần hoàn.

• Tưới tiêu tự động: Kiểm soát bơm dựa trên việc đóng mở van điện từ của hệ thống tưới.

Những sai lầm thường gặp khi sử dụng

1. Chọn sai lưu lượng: Dẫn đến bơm bật/tắt chập chờn (công tắc không giữ được trạng thái).

2. Không kiểm tra công suất: Cháy tiếp điểm bên trong chỉ sau thời gian ngắn sử dụng.

3. Lắp sai chiều: Thiết bị có ký hiệu mũi tên hướng dòng chảy; nếu lắp ngược, cảm biến sẽ không bao giờ kích hoạt được.

4. Bỏ qua cặn bẩn: Lắp cảm biến ở vị trí nước quá nhiều tạp chất sẽ làm kẹt cơ cấu cơ học.

Checklist lựa chọn và lắp đặt

Trước khi mua:

• Xác định đúng loại chất lỏng (nước sạch, hóa chất...).

• Đo chính xác đường kính ống.

•  Kiểm tra công suất máy bơm để chọn thiết bị có chịu tải phù hợp.

Khi lắp đặt:

• Kiểm tra kỹ mũi tên chiều dòng chảy trên thân thiết bị.

•  Đảm bảo đường ống sạch trước khi kết nối.

•  Lắp đặt ở vị trí thẳng đứng hoặc ngang (theo hướng dẫn của nhà sản xuất) để tránh rung lắc.

•  Test vận hành thử trước khi đưa vào hệ thống chính thức.

FAQ: Câu hỏi thường gặp

1. Công tắc cảm biến dòng chảy 220V dùng được cho máy bơm bao nhiêu công suất?

Trả lời: Thông thường tiếp điểm chịu tải khoảng 2A-10A. Với máy bơm lớn, bắt buộc phải dùng thêm khởi động từ để đảm bảo an toàn và tuổi thọ.

2. Công tắc cảm biến dòng chảy có chống chạy khô được không?

Trả lời: Có. Khi nước mất, dòng chảy dừng, cảm biến sẽ ngắt điện máy bơm ngay lập tức, đây chính là cơ chế bảo vệ chạy khô hiệu quả nhất.

3. Có thể dùng cho nước nóng không?

Trả lời: Được, nếu chọn loại thiết bị có vật liệu chịu nhiệt phù hợp (thường là inox hoặc nhựa chịu nhiệt).

4. Khác gì so với cảm biến áp suất?

Trả lời: Cảm biến dòng chảy dựa trên sự chuyển động thực tế của nước, còn cảm biến áp suất dựa trên áp lực nén.

5. Bao lâu nên kiểm tra một lần?

Trả lời: Nếu nước sạch, 1 năm kiểm tra một lần. Nếu môi trường nước có cặn, nên vệ sinh mỗi 6 tháng.

Chọn đúng công tắc cảm biến dòng chảy 220V giúp hệ thống vận hành tự động và bền hơn

Việc đầu tư một công tắc cảm biến dòng chảy chất lượng là bước đi thông minh để hiện đại hóa hệ thống cấp nước của bạn. Không chỉ giúp tiết kiệm chi phí vận hành, thiết bị còn là "bảo hiểm" giúp máy bơm của bạn tránh khỏi những hư hỏng đáng tiếc do chạy khô hay quá tải.
