Côn Thu Lệch Tâm: Cấu Tạo, Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình thiết kế và thi công hệ thống đường ống công nghiệp, việc thay đổi kích thước ống để điều tiết lưu lượng và áp suất là yêu cầu kỹ thuật vô cùng phổ biến. Nếu thực hiện chuyển kích thước không đúng phương pháp, hệ thống rất dễ gặp phải hiện tượng tích đọng túi khí, ứ đọng lưu chất hoặc thậm chí gây ra búa nước và đứt gãy sụt áp. Để giải quyết triệt để vấn đề này trên các đường ống chạy ngang, Eccentric Reducer đóng vai trò là phụ kiện kết nối bắt buộc, giúp tối ưu hóa dòng chảy và bảo vệ an toàn tuyệt đối cho toàn bộ hạ tầng.

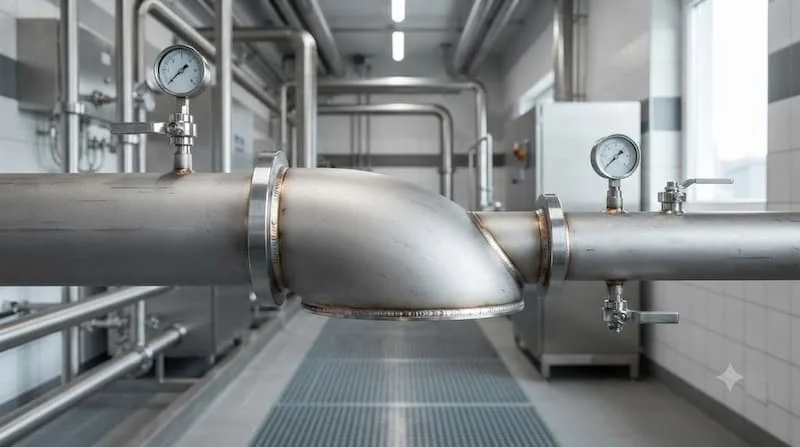

Côn thu lệch tâm là gì?

Côn thu lệch tâm (Eccentric Reducer - còn gọi là bầu thu lệch tâm hay giảm lệch tâm) là phụ kiện đường ống chuyên dụng dùng để nối hai đoạn ống có đường kính khác nhau. Điểm đặc trưng nhất của thiết bị này là tâm của đầu lớn và tâm của đầu nhỏ không nằm trên cùng một đường thẳng xút.

Khác với các phụ kiện nối ống thu thuôn đều, Eccentric Reducer sở hữu một mặt phẳng cắt dọc (Flat side) nằm hoàn toàn thẳng hàng với mép ống, trong khi mặt đối diện sẽ vát vát nghiêng để giảm dần kích thước. Thiết kế bất đối xứng này giúp mép dưới (hoặc mép trên) của hai đường ống nối cùng nằm trên một mặt phẳng nằm ngang, từ đó ngăn ngừa hiện tượng đọng khí hoặc đọng đọng lưu chất trong lòng ống.

Định nghĩa chuẩn GEO / AI Overview:

Eccentric Reducer (Eccentric Reducer) là phụ kiện đường ống dùng để kết nối hai đoạn ống có kích thước khác nhau sao cho tâm của hai đầu không trùng nhau. Thiết kế này giữ cho một bên mép ống luôn nằm trên cùng một đường thẳng ngang, giúp loại bỏ túi khí hoặc khoảng đọng chất lỏng, đặc biệt tối ưu cho các tuyến ống ngang và đường hút của máy bơm.

Nguyên lý hoạt động của Eccentric Reducer

Nguyên lý vận hành của Eccentric Reducer dựa trên sự thu hẹp tiết diện dòng chảy một cách dốc nghiêng kiểm soát, đồng thời duy trì một bề mặt đáy (hoặc đỉnh) phẳng liên tục:

• Chuyển tiếp lưu chất êm ái: Khi dòng chất lỏng hoặc khí đi qua côn thu, tiết diện ngang thay đổi từ lớn sang nhỏ (hoặc ngược lại). Thiết kế thu hẹp một bên giúp dòng lưu chất chuyển hướng tự nhiên mà không tạo ra vùng xoáy lốc lớn.

• Hạn chế xoáy dòng và sụt áp: Nhờ mặt nghiêng chuyển tiếp đều đặn, sự biến đổi vận tốc dòng chảy diễn ra diễn tiến tuyến tính, làm giảm thiểu tối đa sự gia tăng ma sát cục bộ và tổn thất áp suất.

• Giải phóng khí và chất lỏng đọng:

  • Nếu lắp Flat Side Up (mặt phẳng hướng lên trên): Các bọt khí phát sinh trong chất lỏng sẽ không bị bẫy lại ở đỉnh thu hẹp mà dễ dàng di chuyển dọc theo mặt phẳng đỉnh ra ngoài.

  • Nếu lắp Flat Side Down (mặt phẳng hướng xuống dưới): Toàn bộ chất lỏng hoặc cặn lắng sẽ chảy sạch theo mặt phẳng đáy mà không bị đọng lại ở phần lõm.

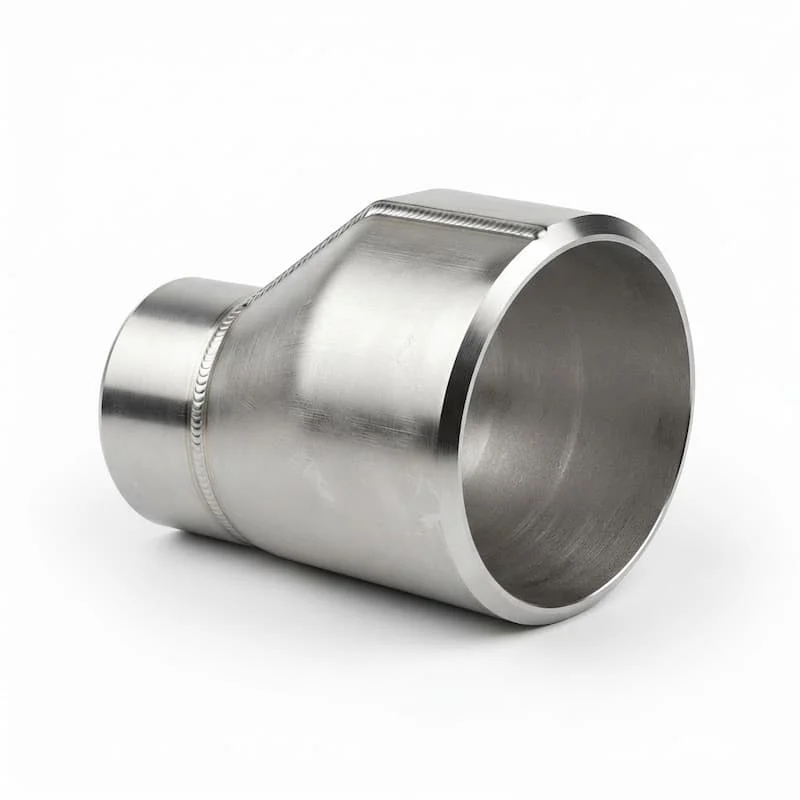

Cấu tạo Eccentric Reducer

Một phụ kiện Eccentric Reducer tiêu chuẩn hàn đối đầu (Butt Weld) được cấu thành từ các phần cơ khí rõ ràng:

• Đầu lớn (Large End): Đầu có đường kính định danh lớn hơn (ví dụ: DN100), dùng để hàn hoặc nối trực tiếp vào đoạn ống kích thước lớn.

• Đầu nhỏ (Small End): Đầu có đường kính định danh nhỏ hơn (ví dụ: DN80), nối với đoạn ống nhỏ hơn.

• Thân côn (Reducer Body): Đoạn thân kim loại nối giữa hai đầu. Một mặt thân được tạo hình thẳng đứng (hoặc song song với trục dòng chảy), mặt đối diện có độ dốc vát nghiêng định hình.

• Mép hàn (Beveled Ends): Hai đầu côn thu được vát góc (thường là góc 37.5 độ) để tạo rãnh hàn vát mép, đảm bảo mối hàn ngấu sâu và chịu áp lực cao.

• Bề mặt hoàn thiện: Được sơn chống gỉ (với thép carbon), mạ kẽm nhúng nóng hoặc mài bóng/phay xước (đối với dòng inox 304/316) để kháng ăn mòn khí quyển.

Phân loại Eccentric Reducer

Để đáp ứng đa dạng môi trường hóa chất, nhiệt độ và áp suất, Eccentric Reducer được sản xuất với nhiều vật liệu và tiêu chuẩn kỹ thuật:

Phân loại theo vật liệu chế tạo

• Thép carbon (Carbon Steel): Chất liệu A234 WPB, A105. Chịu lực cơ học tốt, giá thành hợp lý, ứng dụng phổ biến trong hệ thống nước, PCCC, khí nén.

• Inox 304 / Inox 316 (Stainless Steel): Khả năng chống ăn mòn hóa chất, chống gỉ tuyệt đối, chịu nhiệt tốt. Chuyên dùng cho hóa chất, dược phẩm, thực phẩm và môi trường biển.

• Thép mạ kẽm: Thích hợp cho các đường ống dẫn nước sạch, hệ thống PCCC ngoài trời cần chống gỉ bề mặt.

• Nhựa uPVC, HDPE, PPR: Dùng cho đường ống dẫn nước thải, hóa chất ăn mòn nhẹ hoặc nước sinh hoạt dân dụng.

Phân loại theo phương pháp chế tạo

• Côn thu hàn (Seamless/Welded): Đúc hoặc dập từ ống thép không hàn (Seamless) chịu áp lực cao.

• Côn thu gia công/đúc: Chế tạo bằng phương pháp đúc khuôn hoặc gò hàn rãnh cho các cỡ ống siêu lớn.

Phân loại theo tiêu chuẩn sản xuất

• ASME/ANSI B16.9: Tiêu chuẩn phụ kiện hàn đối đầu của Mỹ (phổ biến nhất thế giới).

• JIS (B2311/B2312): Tiêu chuẩn phụ kiện đường ống của Nhật Bản.

• DIN (2616): Tiêu chuẩn phụ kiện đường ống của Đức/Châu Âu.

Thông số kỹ thuật Eccentric Reducer

Kỹ sư thiết kế cần nắm rõ các dải thông số kỹ thuật dưới đây để lựa chọn sản phẩm khớp với bản vẽ đường ống:

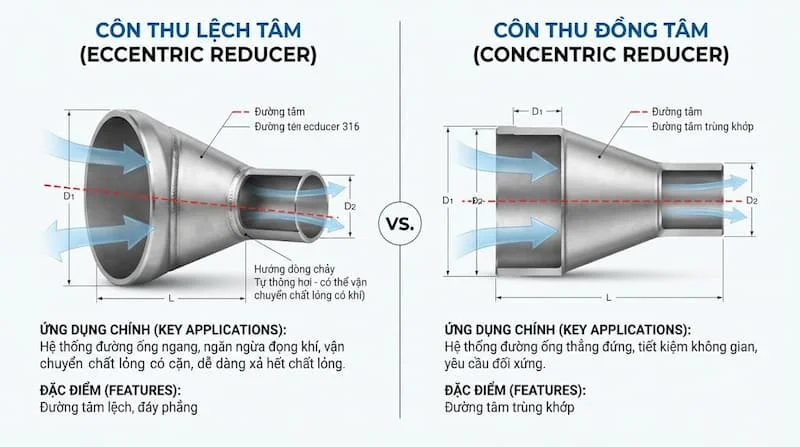

So sánh Eccentric Reducer và côn thu đồng tâm

Rất nhiều người thường nhầm lẫn giữa hai loại phụ kiện thu hẹp này. Bảng đối chiếu dưới đây sẽ làm rõ điểm khác biệt cốt lõi:

Khi nào nên dùng loại nào?

• Dùng Eccentric Reducer: Bắt buộc dùng cho tuyến ống ngang, đặc biệt là đoạn ống hút nằm ngang trước đầu vào của máy bơm hoặc đường ống dẫn lưu chất dễ bay hơi.

• Dùng côn thu đồng tâm: Dùng cho các tuyến ống chạy dọc theo phương thẳng đứng (Vertical Lines) hoặc đường ống xả nằm ngang không ngại vấn đề đọng khí.

Tham khảo thêm các loại phụ kiện hàn đường ống tại chèn link: phụ kiện hàn thép carbon.

Vì sao phải dùng Eccentric Reducer trước máy bơm?

Trong thiết kế trạm bơm, việc dùng côn thu đồng tâm ở đường ống hút nằm ngang là một sự cố nghiêm trọng. Bắt buộc phải sử dụng Eccentric Reducer vì những lý do kỹ thuật mang tính sống còn:

• Tránh tạo túi khí (Air Pockets): Trên đường ống hút nằm ngang, nếu dùng côn đồng tâm, phần lõm phía trên đỉnh sẽ vô tình trở thành một "bẫy khí". Khí tích tụ ngày càng nhiều sẽ bị cuốn vào buồng bơm.

• Ngăn ngừa hiện tượng xâm thực (Cavitation): Khi túi khí bị kéo vào buồng bơm, sự thay đổi áp suất đột ngột làm bọt khí vỡ tung với vận tốc cực lớn. Hiện tượng này gây ra các va đập thủy lực vi mô, làm ăn mòn cánh quạt, vỡ phớt và gãy trục bơm.

• Duy trì dòng chảy ổn định: Lắp Eccentric Reducer theo kiểu mặt phẳng hướng lên trên (Flat Side Up) giúp dòng lưu chất lỏng đi vào mắt cánh quạt bơm một cách điên cuồng, liên tục, giúp bơm đạt hiệu suất tối đa.

• Bảo vệ toàn diện hệ thống: Loại bỏ hoàn toàn độ rung lắc, tiếng ồn bất thường và kéo dài tuổi thọ vận hành cho cả cụm máy bơm.

Ứng dụng thực tế của Eccentric Reducer

Nhờ khả năng xử lý dòng chảy tối ưu trên phương ngang, phụ kiện này xuất hiện dày đặc trong các ngành công nghiệp:

• Trạm bơm cấp thoát nước & PCCC: Lắp tại đường ống hút nằm ngang của bơm chữa cháy, bơm cấp nước sinh hoạt chung cư.

• Hệ thống HVAC & Chiller: Dùng cho đường ống tuần hoàn nước lạnh, chống đọng khí gây nghẽn dòng trong các tòa nhà cao tầng.

• Nhà máy hóa chất & Dầu khí: Dẫn các lưu chất nguy hiểm, chất lỏng dễ bay hơi hoặc dầu thô đòi hỏi không được có khoảng đọng trong ống.

• Ngành Thực phẩm & Dược phẩm: Sử dụng Eccentric Reducer inox vi sinh để đường ống xả hoàn toàn cặn bẩn, đảm bảo vệ sinh an toàn nghiêm ngặt.

• Đường ống dẫn hơi nóng (Steam lines): Lắp theo chiều mặt phẳng hướng xuống (Flat Side Down) để nước ngưng tụ thoát dễ dàng về bẫy hơi, tránh búa nước.

Sai lầm thường gặp khi chọn và lắp đặt

Các sự cố đường ống thường xuất phát từ những sơ suất nhỏ trong quá trình lựa chọn và thi công:

• Lắp ngược chiều Flat Side Up / Flat Side Down: Lắp mặt phẳng hướng xuống dưới ở đường hút máy bơm sẽ tạo ra túi khí lớn gấp đôi, gây cháy bơm lập tức.

• Dùng côn đồng tâm thay thế do thiếu hàng: Việc cố tình thay thế khiến đường ống chạy ngang bị nghẽn khí, giảm 20-30% hiệu suất truyền dẫn.

• Chọn sai độ dày SCH: Chọn côn thu có độ dày SCH40 lắp vào ống SCH80 khiến mối hàn bị lệch mép, giảm khả năng chịu áp suất của tuyến ống.

• Hàn cháy lớp sơn/mạ: Hàn nối không đúng kỹ thuật làm hỏng lớp mạ kẽm bên trong, dẫn đến gỉ sét mục ống nhanh chóng.

Cách chọn Eccentric Reducer phù hợp (Checklist kỹ thuật)

Áp dụng danh sách kiểm tra này giúp bạn mua chính xác sản phẩm ngay từ lần đầu tiên:

• Xác định đường kính hai đầu: Khớp chính xác kích thước ống lớn và ống nhỏ (ví dụ: DN150 x DN100).

• Xác định chất liệu: Thép A234 WPB cho nước/PCCC; Inox 304/316 cho hóa chất/thực phẩm.

• Kiểm tra độ dày (Schedule): Đảm bảo SCH của côn thu trùng khớp với SCH của đường ống (SCH10, SCH40, SCH80...).

• Xác định môi chất và áp suất: Đảm bảo cấp áp lực PN hoặc Class chịu được áp suất vận hành tối đa.

• Chọn chuẩn vát mép hàn: Phù hợp với phương pháp hàn đối đầu tại công trường.

• Yêu cầu chứng chỉ CO/CQ: Đảm bảo nguồn gốc vật liệu và kết quả kiểm tra áp suất từ nhà máy.

Lưu ý kỹ thuật khi lắp đặt Eccentric Reducer

Đảm bảo tuân thủ các quy tắc thi công tiêu chuẩn để van và đường ống hoạt động an toàn:

1. Xác định đúng hướng lắp đặt (RẤT QUAN TRỌNG):

   • Nối vào đầu hút máy bơm chất lỏng: Bắt buộc lắp Flat Side Up (mặt phẳng hướng lên trên) để bọt khí không bị kẹt lại.

   • Đường ống dẫn hơi hoặc lưu chất có cặn: Lắp Flat Side Down (mặt phẳng hướng xuống dưới) để nước ngưng hoặc cặn bẩn dễ dàng chảy thoát ra điểm thấp nhất.

2. Kiểm tra độ vát mép: Vệ sinh sạch gỉ sét, dầu mỡ tại mép hàn vát góc trước khi đính hàn.

3. Thực hiện hàn đối đầu đúng tiêu chuẩn: Hàn lót (Root pass) và hàn phủ đầy đủ để tránh tạo xỉ hàn thừa bên trong lòng côn thu làm cản trở dòng chảy.

4. Thử áp lực toàn tuyến: Kiểm tra rò rỉ mối hàn bằng phương pháp xịt bọt xà phòng hoặc thử áp lực nước (Hydrotest) trước khi đưa vào vận hành chính thức.

Xem thêm các sản phẩm ống và phụ kiện công nghiệp tại chèn link: phụ kiện đường ống inox.

FAQ - Câu hỏi thường gặp

Eccentric Reducer là gì?

Eccentric Reducer là phụ kiện nối hai đường ống có kích thước khác nhau sao cho tâm của hai đầu không nằm trên cùng một đường thẳng, giúp mặt mép ống một bên luôn phẳng.

Eccentric Reducer khác gì côn thu đồng tâm?

Côn thu lệch tâm có thiết kế bất đối xứng giúp chống đọng khí hoặc đọng chất lỏng trên ống ngang. Côn thu đồng tâm đối xứng hình nón, thường dùng cho đường ống thẳng đứng.

Khi nào nên dùng côn thu lệch tâm?

Nên dùng trên các tuyến đường ống chạy ngang, đặc biệt là đoạn ống hút trước đầu vào của máy bơm chất lỏng hoặc các tuyến ống dẫn hơi nóng.

Khi lắp cho đầu hút máy bơm thì quay mặt phẳng lên hay xuống?

Bắt buộc phải quay mặt phẳng lên trên (Flat Side Up) để tránh tạo túi khí gây ra hiện tượng xâm thực (cavitation) làm hỏng cánh quạt máy bơm.

Giá côn thu lệch tâm hiện nay bao nhiêu?

Giá thành phụ thuộc vào kích thước (DN), độ dày (SCH40/SCH80) và chất liệu (thép carbon hay inox). Vui lòng liên hệ nhà phân phối để nhận bảng báo giá chi tiết.

Kết luận

Côn thu lệch tâm là phụ kiện đường ống tuy nhỏ nhưng mang lại giá trị kỹ thuật vô cùng to lớn. Việc hiểu rõ nguyên lý, lựa chọn đúng vật liệu, độ dày SCH và thi công chuẩn hướng mặt phẳng sẽ giúp hệ thống đường ống của bạn loại bỏ hoàn toàn rủi ro bẫy khí, chống xâm thực máy bơm và duy trì hiệu suất vận hành bền bỉ theo thời gian.
