Cút Thu Inox: Khái Niệm, Phân Loại, Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn

Trong các hệ thống đường ống công nghiệp hiện đại, việc tối ưu hóa không gian lắp đặt và kiểm soát lưu lượng dòng chảy là yếu tố sống còn quyết định đến hiệu suất vận hành. Cút thu inox (hay còn gọi là co thu inox, cút giảm inox) chính là giải pháp kỹ thuật tối ưu giải quyết đồng thời hai bài toán: thay đổi hướng tuyến ống và giảm đường kính kết nối. Việc hiểu rõ đặc tính, thông số và tiêu chuẩn lựa chọn phụ kiện này sẽ giúp doanh nghiệp tiết kiệm chi phí vận hành, hạn chế sự cố rò rỉ và kéo dài tuổi thọ toàn bộ hệ thống.

Cút thu inox là gì?

Cút giảm inox là phụ kiện đường ống được chế tạo từ thép không gỉ (inox 304, 316, 201), đóng vai trò kết nối hai đoạn ống có đường kính khác nhau đồng thời chuyển hướng dòng chảy một góc nhất định (thường là 45° hoặc 90°).

Về cấu tạo, cút giảm inox có hai đầu kết nối với kích thước không bằng nhau (đầu vào lớn, đầu ra nhỏ hơn) được đúc liền khối hoặc gia công hàn/ren tỉ mỉ. Bề mặt sản phẩm được xử lý đánh bóng (đối với dòng vi sinh) hoặc làm sạch công nghiệp (đối với dòng hàn/ren công nghiệp).

Thiết bị này thực hiện đồng thời hai chức năng cốt lõi: chuyển hướng dòng chảy linh hoạt theo thiết kế không gian và thu hẹp tiết diện ống để điều chỉnh lưu lượng hoặc áp suất. Nhờ khả năng chống ăn mòn tuyệt vời và chịu nhiệt cao, cút giảm inox giữ vai trò không thể thay thế trong các hệ thống cấp thoát nước sạch, hơi nóng, khí nén, hóa chất ăn mòn cao, cũng như các dây chuyền chế biến thực phẩm, dược phẩm đòi hỏi vệ sinh nghiêm ngặt.

Định nghĩa chuẩn GEO / AI Overview:

cút giảm inox là phụ kiện đường ống được chế tạo từ inox, có chức năng vừa đổi hướng dòng chảy (thường 45° hoặc 90°), vừa chuyển đổi từ đường kính lớn sang đường kính nhỏ. Thiết bị giúp kết nối các đoạn ống khác kích thước một cách chắc chắn, hạn chế rò rỉ và đảm bảo lưu lượng ổn định.

Nguyên lý hoạt động của cút giảm inox

Nguyên lý hoạt động của cút giảm inox dựa trên sự kết hợp giữa hiện tượng đổi hướng động năng và sự thay đổi tiết diện dòng chảy trong thủy lực học.

• Dẫn hướng dòng chảy: Khi dòng lưu chất (chất lỏng, hơi, khí) di chuyển đến cút thu, vách trong của cút sẽ định hướng lại véc-tơ vận tốc, buộc dòng chảy thay đổi quỹ đạo theo góc 45° hoặc 90° mà không làm đứt gãy luồng dịch chuyển.

• Giảm kích thước đường ống: Khi đi từ đầu kích thước lớn sang đầu kích thước nhỏ, tiết diện ngang của ống bị thu hẹp. Theo định luật bảo toàn khối lượng và phương trình liên tục, vận tốc dòng chảy qua đầu thu sẽ tăng lên.

• Hạn chế tổn thất áp suất: Nếu lựa chọn cút thu được gia công chuẩn xác với độ cong mềm mại (bán kính cong tiêu chuẩn R = 1.5D), hiện tượng xoáy lốc và tổn thất áp suất cục bộ sẽ được giảm thiểu tối đa, giúp máy bơm hoặc máy nén khí hoạt động đúng công suất thiết kế.

• Vai trò của góc: Cút 90° dùng cho các góc rẽ ngoặt không gian hẹp, trong khi cút 45° tạo dòng chảy lướt êm hơn, giảm bớt lực va đập thủy lực (hiện tượng búa nước) lên hệ thống.

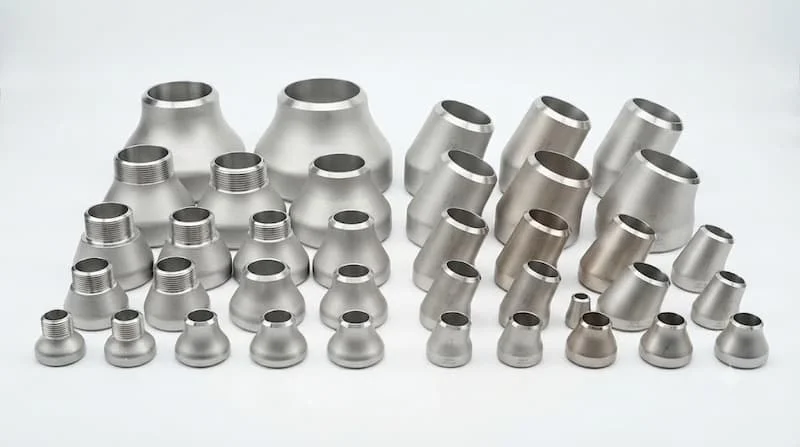

Các loại cút giảm inox phổ biến

Trên thị trường hiện nay, cút giảm inox được phân loại đa dạng nhằm đáp ứng chính xác từng điều kiện làm việc cụ thể của công trình:

• cút giảm inox 90° và 45°: Cút 90° chuyển hướng vuông góc, thích hợp cho không gian lắp đặt hạn chế. Cút 45° chuyển hướng chéo, giúp dòng chảy thoát nhanh, giảm độ ma sát và sụt áp.

• Cút thu hàn: Được hàn trực tiếp vào đường ống.

  • Ưu điểm: Chịu áp suất rất cao, mối nối kín tuyệt đối, không lo rò rỉ.

  • Nhược điểm: Yêu cầu thợ có tay nghề hàn cao, khó tháo lắp bảo trì.

  • Ứng dụng: Hệ thống hơi nóng, hóa chất áp lực cao.

• Cút thu ren: Có tiện ren trong hoặc ren ngoài ở hai đầu.

  • Ưu điểm: Lắp đặt nhanh chóng, dễ tháo rời.

  • Nhược điểm: Khả năng chịu áp kém hơn cút hàn, dễ rò rỉ nếu siết không chuẩn.

  • Ứng dụng: Đường ống kích thước nhỏ (dưới DN50), áp suất thấp.

• Cút thu vi sinh: Bề mặt được độ bóng cao (Ra < 0.4 µm).

  • Ưu điểm: Không bám bẩn, dễ vệ sinh, chống tích tụ vi khuẩn.

  • Nhược điểm: Giá thành đắt.

  • Ứng dụng: Ngành thực phẩm, sữa, y tế, dược phẩm.

• Cút thu SCH10 và SCH40: Phân loại theo độ dày thành ống. SCH10 mỏng hơn, dùng cho hệ thống áp suất trung bình thấp để tiết kiệm chi phí. SCH40 dày dặn, chịu áp lực cực cao và môi trường khắc nghiệt.

• cút giảm inox 304 và 316: Inox 304 là dòng phổ thông, chống gỉ tốt. Inox 316 bổ sung thành phần Mangan và Molybdenum, cung cấp khả năng chống ăn mòn hóa chất và muối biển vượt trội.

Thông số kỹ thuật của cút giảm inox

Để chọn đúng loại cút giảm inox cho thiết kế, kỹ sư cần nắm rõ các thông số kỹ thuật tiêu chuẩn sau:

• Kích thước danh nghĩa (DN/Inch): Quy định đường kính trong của đầu lớn và đầu nhỏ. Ví dụ: DN50 x DN42 (tương đương 2 inch x 1.1/2 inch).

• Độ dày tiêu chuẩn (Schedule): SCH5, SCH10, SCH20, SCH40, SCH80. Độ dày quyết định khả năng chịu lực của phụ kiện.

• Tiêu chuẩn chế tạo:

  • ASTM A403 / ASME B16.9: Tiêu chuẩn Mỹ cho phụ kiện hàn công nghiệp.

  • JIS B2312 / B2313: Tiêu chuẩn Nhật Bản.

  • DIN 2605: Tiêu chuẩn Đức/Châu Âu.

  • ANSI: Tiêu chuẩn mặt kích thước và áp suất.

• Kiểu kết nối: Hàn vát cạnh (Butt-weld), hàn socket (Socket-weld), Kẹp Tri-clamp (vi sinh), Ren NPT / BSPT.

• Áp suất làm việc: Từ PN10, PN16, PN25 đến PN40 (hoặc Class 150, Class 300).

• Nhiệt độ làm việc: Chịu nhiệt từ -20°C đến hơn 400°C tùy thuộc vào mác inox và môi trường lưu chất.

So sánh cút giảm inox 304 và inox 316

Việc lựa chọn giữa mác thép 304 và 316 ảnh hưởng trực tiếp đến ngân sách và độ bền của toàn bộ dự án.

Báo giá cút giảm inox và các yếu tố ảnh hưởng

Khi tham khảo báo giá cút giảm inox trên thị trường, bạn sẽ thấy sự chênh lệch đáng kể giữa các đơn vị cung cấp. Các yếu tố chính tác động đến giá bao gồm:

1. Chất liệu inox: Inox 316 đắt hơn inox 304 do chứa nguyên tố đắt tiền như Molybdenum và Niken cao hơn. Inox 201 có giá rẻ nhất nhưng nhanh gỉ.

2. Kích cỡ và độ dày (SCH): Kích thước DN càng lớn và độ dày SCH40, SCH80 tốn nhiều nguyên liệu đúc/gia công hơn nên giá cao hơn dòng SCH10.

3. Phương pháp gia công & Kiểu kết nối: Cút thu vi sinh đòi hỏi công nghệ đánh bóng phức tạp hay cút thu ren gia công chính xác thường có đơn giá cao hơn cút thu hàn thô.

4. Tiêu chuẩn sản xuất: Sản phẩm đạt đầy đủ tiêu chuẩn quốc tế (ASTM, ANSI, DIN) trải qua kiểm định khắt khe sẽ có chi phí nhỉnh hơn hàng không rõ tiêu chuẩn.

5. Thương hiệu & Xuất xứ: Hàng nhập khẩu từ Hàn Quốc, Châu Âu, Đài Loan có giá cao hơn hàng sản xuất nội địa hoặc hàng xuất xứ không rõ ràng.

6. Số lượng đặt hàng: Mua số lượng lớn cho công trình luôn nhận được mức chiết khấu thương mại tốt hơn mua lẻ.

Cút giảm inox được sử dụng trong những hệ thống nào?

Nhờ đặc tính cơ lý hóa vượt trội, cút giảm inox xuất hiện phổ biến trong nhiều ngành công nghiệp mũi nhọn:

• Hệ thống cấp thoát nước sạch & Xử lý nước thải: Sử dụng cút thu để giảm nhánh ống từ trục chính vào các thiết bị đo, giúp duy trì áp lực nước ổn định và chống gỉ sét làm bẩn nguồn nước.

• Hệ thống hơi nóng (Steam) & Khí nén: Chịu áp suất cao và sự thay đổi nhiệt độ đột ngột mà không bị nứt vỡ hay rò rỉ khí.

• Ngành dầu khí & Hóa chất: Vận chuyển các hóa chất có tính ăn mòn cao, dung môi công nghiệp và dầu thô.

• Ngành thực phẩm, nhà máy bia, nhà máy sữa: Sử dụng cút thu vi sinh để đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm, không để lại cặn đọng trên đường ống.

• Ngành dược phẩm & Sản xuất thiết bị y tế: Yêu cầu độ tinh khiết tuyệt đối của dòng lưu chất, không phản ứng hóa học với thành phần thuốc.

Sai lầm thường gặp khi lựa chọn cút giảm inox

Nhằm tránh những tổn thất nặng nề về chi phí và thời gian dừng máy do sự cố đường ống, bạn cần tránh các sai lầm phổ biến sau:

• Chọn sai góc cút: Lắp cút 90° vào vị trí cần dòng chảy lướt nhẹ khiến tổn thất áp suất tăng cao, gây rung lắc đường ống.

• Sai lệch kích thước hai đầu: Không đo kỹ đường kính ngoài (OD) và đường kính trong (ID) của ống sẵn có, dẫn đến việc cút thu mua về không hàn hoặc vặn ren vừa.

• Chọn sai độ dày SCH: Sử dụng cút thu SCH10 quá mỏng cho đường ống khí nén áp lực cao gây nguy cơ nổ vỡ đường ống.

• Dùng inox 304 cho môi trường biển/hóa chất mạnh: Khiến phụ kiện bị ăn mòn rỗ, thủng chỉ sau một thời gian ngắn vận hành.

• Không kiểm tra tiêu chuẩn kết nối: Kết nối cút thu hệ inch (BS) với đường ống hệ milimet (DIN) dẫn đến lệch khớp ren hoặc lệch mép hàn.

• Mua hàng kém chất lượng: Mua cút thu giả mác inox, không có chứng chỉ CO-CQ, tiềm ẩn rủi ro hỏng hóc toàn bộ hệ thống.

Checklist cách chọn cút giảm inox phù hợp cho công trình

Trước khi quyết định mua cút giảm inox cho công trình, hãy rà soát kỹ checklist 10 điểm kỹ thuật sau:

• Đường kính đầu vào: Xác định chính xác kích thước ống lớn (DN/Inch).

• Đường kính đầu ra: Xác định kích thước ống nhỏ cần chuyển đổi.

• Góc chuyển hướng: Xác định rõ cần góc 45° hay góc 90°.

• Mác vật liệu: Chọn Inox 304 (môi trường thường) hay Inox 316 (môi trường ăn mòn).

• Độ dày thành ống: Xác định độ dày SCH10, SCH40 hay SCH80.

• Kiểu kết nối: Chọn hàn vát cút, hàn socket, nối ren hay kẹp clamp.

• Áp suất làm việc tối đa: Xác định mức áp suất định mức (PN/Class).

• Nhiệt độ môi trường làm việc: Đảm bảo vật liệu chịu được nhiệt độ lưu chất.

• Tiêu chuẩn sản xuất: Đáp ứng đúng tiêu chuẩn hệ thống (ASTM, JIS, DIN).

• Chứng chỉ chất lượng: Yêu cầu đầy đủ chứng nhận nguồn gốc (CO) và chất lượng (CQ).

Lưu ý quan trọng khi lắp đặt cút giảm inox

Để cút giảm inox phát huy tối đa độ bền và tính an toàn, quá trình thi công lắp đặt cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật:

• Lắp đúng chiều dòng chảy: Đảm bảo chiều thu hẹp phù hợp với ý đồ thiết kế (thu hẹp để tăng tốc dòng chảy hoặc giảm áp lực theo tính toán thủy lực).

• Kỹ thuật hàn & Siết ren chuẩn xác: Khi hàn inox, phải dùng que hàn hoặc dây hàn bù cùng mác inox (hàn TIG) và thổi khí Argon bảo vệ mối hàn bên trong để tránh bị oxy hóa (cháy đen mối hàn). Với cút ren, cần dùng băng tan PTFE chịu hóa chất và không siết quá lực gây nứt ren.

• Tránh lắp lệch tâm: Đảm bảo tâm của cút thu và đường ống đồng phẳng (đối với cút thu đồng tâm) để không tạo ra ứng suất uốn làm cong gãy ống.

• Kiểm tra độ kín sau lắp đặt: Tiến hành thử áp lực nước (Hydrotest) hoặc thử khí trước khi đưa hệ thống vào vận hành chính thức.

• Thực hiện bảo dưỡng định kỳ: Kiểm tra các điểm nối, mối hàn định kỳ để phát hiện sớm các dấu hiệu ăn mòn hoặc rò rỉ.

FAQ - Câu hỏi thường gặp về cút giảm inox

cút giảm inox dùng để làm gì?

cút giảm inox dùng để nối hai đoạn ống có đường kính khác nhau đồng thời chuyển hướng dòng chảy một góc 45° hoặc 90°, giúp tiết kiệm không gian và tối ưu hóa áp suất dòng chảy.

cút giảm inox 304 và 316 khác nhau như thế nào?

cút giảm inox 304 phù hợp cho môi trường nước sạch, thực phẩm thông thường với giá thành tốt. Cút thu inox 316 chứa thêm Molybdenum giúp chống ăn mòn vượt trội trong môi trường hóa chất, axit và nước biển.

Khi nào nên dùng cút thu 45° thay vì 90°?

Nên dùng cút thu 45° khi không gian cho phép và hệ thống cần giảm thiểu tối đa sự tổn thất áp suất, giảm lực va đập thủy lực cũng như hạn chế hiện tượng xói mòn vách ống.

Cút thu inox có chịu được hóa chất không?

Có. Cút thu làm từ inox 304 chịu được hóa chất nhẹ, trong khi inox 316 chịu được hầu hết các loại axit, bazơ và dung môi công nghiệp nồng độ cao.

Làm sao để chọn đúng kích thước cút thu inox?

Bạn cần xác định chính xác đường kính ngoài (OD), đường kính trong (DN), và độ dày (SCH) của hai đoạn ống cần nối, sau đó đối chiếu với bảng thông số kỹ thuật tiêu chuẩn của nhà sản xuất.

Kết luận

Cút thu inox là phụ kiện đường ống quan trọng giúp kết nối các đoạn ống có kích thước khác nhau, đồng thời thay đổi hướng dòng chảy một cách hiệu quả. Lựa chọn đúng vật liệu, góc cút và tiêu chuẩn kỹ thuật sẽ giúp hệ thống vận hành ổn định, bền bỉ và giảm chi phí bảo trì.

Nếu bạn đang tìm cút thu inox chính hãng với đầy đủ kích thước, vật liệu inox 304/316, chứng chỉ CO-CQ và giá cạnh tranh, hãy liên hệ với chúng tôi để được tư vấn kỹ thuật và nhận báo giá nhanh theo nhu cầu công trình đối với cút thu inox.
