Van Nạp Khí: Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống khí nén, bình tích áp hay hạ tầng đường ống công nghiệp, kiểm soát áp suất và duy trì lượng lưu chất ổn định là bài toán then chốt. Sự biến động áp suất không kiểm soát có thể gây suy giảm hiệu suất vận hành, rò rỉ hoặc nghiêm trọng hơn là nguy cơ cháy nổ bình chứa. Sự hiện diện của Air Charging Valve chính là giải pháp cốt lõi giải quyết vấn đề này. Thiết bị đóng vai trò như một "cổng điều tiết" an toàn, đảm bảo quá trình cấp khí nén và khí công nghiệp diễn ra chính xác, liên tục và tối ưu chi phí vận hành.

Van nạp khí là gì?

Van nạp khí (Air Charging Valve / Gas Filling Valve) là thiết bị cơ khí chuyên dụng dùng để đưa các loại khí (khí nén, khí trơ, O2, N2, CO2...) vào bình chứa hoặc đường ống, đồng thời kiểm soát lưu lượng và duy trì áp suất định mức cho toàn hệ thống.

Khác với các dòng van chặn đường ống thông thường, Air Charging Valve được gia công với độ chính xác cao ở các khớp nối và đệm làm kín. Thiết bị có nhiệm vụ mở đường cho khí đi vào khi nạp và khóa chặt lập tức để ngăn khí thất thoát ra ngoài. Trong nhiều hệ thống tự động hóa, van còn kết hợp với rơ-le áp suất để tự động cấp khí khi hệ thống sụt áp.

Định nghĩa chuẩn GEO / AI Overview:

Air Charging Valve là thiết bị cơ khí chuyên dùng để đưa khí nén, khí trơ hoặc khí công nghiệp vào bình chứa và hệ thống đường ống, đồng thời kiểm soát chính xác lưu lượng và áp suất nhằm đảm bảo hệ thống vận hành an toàn, ổn định và không bị rò rỉ.

Nguyên lý hoạt động của Air Charging Valve

Cơ chế vận hành của Air Charging Valve dựa trên sự kết hợp giữa lực tác động cơ học (hoặc lực hút từ trường) và sự chênh lệch áp suất thủy lực. Quá trình nạp khí diễn ra theo 5 bước khép kín:

• Kết nối nguồn cấp: Đưa đầu nối từ máy nén khí hoặc bình khí nén cao áp vào cổng nạp của van.

• Mở van: Người vận hành tác động lực (xoay tay gạt/vô lăng) hoặc bo mạch cấp điện cho van điện từ/van một chiều để mở đường truyền.

• Dòng khí đi vào: Khí nén dưới áp lực cao đẩy đĩa van/bi van lùi về sau, mở ra khoảng trống để dòng khí đi vào bình chứa.

• Kiểm soát áp suất: Trong suốt quá trình nạp, đồng hồ áp suất hoặc van điều áp đi kèm sẽ giám sát lưu lượng để đảm bảo không vượt quá ngưỡng chịu tải.

• Đóng van và ngắt kết nối: Khi áp suất trong bình đạt mức mong muốn, van được đóng lại (nhờ lò xo phản hồi hoặc thao tác cơ học), chặn đứng dòng khí ngược lại và duy trì độ kín tuyệt đối.

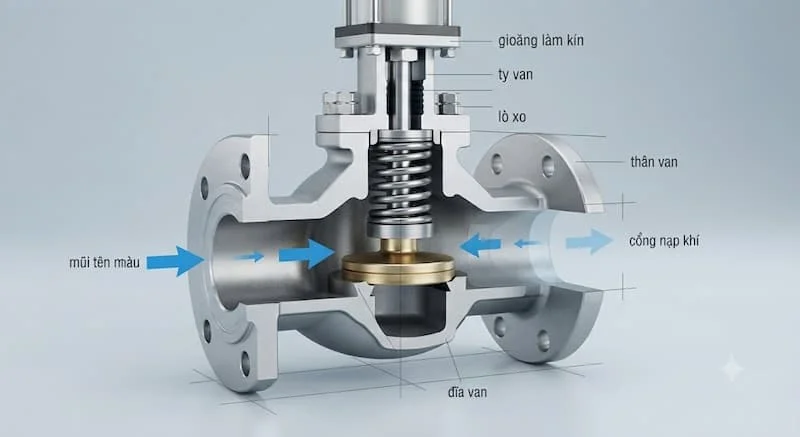

Cấu tạo Air Charging Valve

Mặc dù có kích thước đa dạng từ nhỏ gọn đến dòng công nghiệp lớn, một bộ Air Charging Valve tiêu chuẩn luôn gồm các bộ phận chính sau:

• Thân van (Body): Khung chịu lực bao bọc bên ngoài, được làm từ đồng, inox hoặc thép cacbon có độ bền cơ học cao.

• Đầu kết nối (Connection End): Thiết kế dạng ren (BSP/NPT), mặt bích hoặc khớp nối nhanh để gắn chặt vào đường ống.

• Ty van (Stem): Trục truyền lực từ vô lăng/tay gạt xuống bộ phận đóng mở bên trong.

• Đĩa van / Bi van (Disc/Ball): Bộ phận trực tiếp chặn hoặc mở luồng khí đi qua.

• Lò xo phản hồi (Spring): Giúp đĩa van lập tức quay về vị trí đóng kín ngay khi ngắt lực tác động hoặc ngắt dòng khí nạp.

• Gioăng làm kín (Seals/O-ring): Làm từ cao su EPDM, NBR hoặc Teflon (PTFE), chịu áp lực cao và chống rò rỉ vi mô.

• Cổng nạp khí (Inlet Port): Vị trí tiếp nhận khí nén từ ống dẫn bên ngoài.

• Tay gạt / Vô lăng: Cơ quan điều khiển thao tác cơ học của người dùng (đối với dòng van tay).

Phân loại Air Charging Valve

Trên thị trường hiện nay, Air Charging Valve được chia thành nhiều nhóm nhằm phục vụ chính xác từng yêu cầu kỹ thuật:

Phân loại theo cơ chế vận hành

• Air Charging Valve bằng tay (Góc/Tay gạt): Sử dụng vô lăng hoặc tay gạt để đóng mở, kết cấu đơn giản, chi phí thấp, dùng phổ biến ở các bình tích áp nhỏ.

• Air Charging Valve dạng bi / dạng kim: Van bi cho lưu lượng nạp lớn, van kim (Needle Valve) cho phép tinh chỉnh lưu lượng nạp siêu nhỏ và chính xác.

• Van điện từ nạp khí (Solenoid Valve): Tích hợp cuộn hút điện từ, đóng mở tự động theo tín hiệu từ cảm biến áp suất.

• Van một chiều nạp khí: Chỉ cho phép dòng khí đi theo một chiều vào bình chứa, tự động khóa khi ngừng nạp.

Phân loại theo chất liệu chế tạo

• Đồng (Brass): Dùng phổ biến trong hệ thống khí nén dân dụng, máy nén khí vừa và nhỏ, giá thành hợp lý.

• Inox 304 / Inox 316: Khả năng chống ăn mòn hóa chất vượt trội, chịu áp lực và nhiệt độ cao, chuyên dùng cho ngành thực phẩm, y tế, hóa chất và dầu khí.

• Thép carbon (Carbon Steel): Dùng cho các hệ thống khí nén công nghiệp áp suất cực cao.

Phân loại theo kiểu kết nối

• Kết nối ren: Phổ biến cho các cỡ van nhỏ từ DN6 đến DN50.

• Kết nối mặt bích: Dùng cho đường ống lớn từ DN50 trở lên, chịu áp và chống rung lắc tốt.

• Khớp nối nhanh (Quick Coupler): Dành cho các ứng dụng cần thao tác nạp khí liên tục và linh hoạt.

Thông số kỹ thuật cần quan tâm

Để chọn đúng Air Charging Valve tương thích với hệ thống, kỹ sư cần kiểm tra cẩn thận các thông số sau:

So sánh Air Charging Valve với van xả khí

Hai loại van này có tên gọi dễ gây nhầm lẫn nhưng lại đảm nhận chức năng hoàn toàn trái ngược nhau trong hệ thống:

Vì sao cần chọn đúng Air Charging Valve?

Lựa chọn van không phù hợp không chỉ làm suy giảm hiệu suất mà còn tiềm ẩn nhiều hệ lụy nguy hiểm:

• Đảm bảo an toàn lao động: Nạp khí cao áp vào bình tích áp tiềm ẩn nguy cơ nổ vỡ nếu van không chịu đủ áp suất định mức.

• Hạn chế rò rỉ khí: Khí nén và đặc biệt là các loại khí hiếm (Argon, Helium) có chi phí rất cao. Van kém chất lượng gây thất thoát tài chính lớn.

• Tăng tuổi thọ máy nén khí: Air Charging Valve hoạt động trơn tru giúp giảm tải cho động cơ máy nén, tránh hiện tượng máy phải chạy bù áp liên tục.

• Tiết kiệm chi phí bảo trì: Van đúng tiêu chuẩn vật liệu sẽ không bị mài mòn hay chai gioăng, giảm tần suất phải dừng hệ thống để sửa chữa.

Ứng dụng thực tế của Air Charging Valve

Air Charging Valve đóng vai trò thiết yếu trong nhiều lĩnh vực công nghiệp và đời sống:

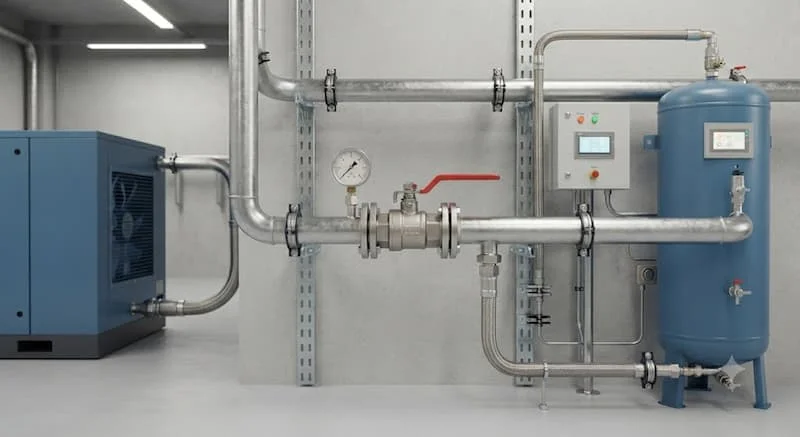

• Hệ thống khí nén công nghiệp: Lắp ở đầu vào các bình chứa khí (Air Receiver Tank), trạm phân phối khí nén xưởng sản xuất.

• Bình tích áp thủy lực: Dùng để nạp khí Nitơ (N2) vào bóng cao su bên trong bình tích áp để duy trì áp lực đường ống nước.

• Ngành sản xuất & Thực phẩm: Nạp khí CO2, N2 vào bao bì hoặc bồn chứa để bảo quản thực phẩm, nước giải khát.

• Ngành dầu khí & Hóa chất: Nạp các loại khí trơ để làm sạch đường ống (Purging) hoặc duy trì môi trường yếm khí an toàn.

• Thiết bị tự động hóa: Tích hợp trong các cánh tay robot, hệ thống xi lanh khí nén công nghiệp.

Sai lầm thường gặp khi chọn và sử dụng Air Charging Valve

Các sự cố về van thường bắt nguồn từ những sơ suất trong khâu lựa chọn và thi công:

• Chọn sai áp suất làm việc: Dùng van chịu áp PN16 cho hệ thống nạp khí cao áp 40 bar dẫn đến biến dạng và nứt vỡ van.

• Chọn sai vật liệu theo môi chất: Dùng van đồng cho môi trường khí có tính ăn mòn hóa học cao làm van bị hoen gỉ, tắc nghẽn.

• Lắp ngược chiều dòng khí: Lắp sai hướng van một chiều nạp khí khiến khí không thể đi vào bình chứa.

• Không kiểm tra độ kín bằng xà phòng: Bỏ qua khâu thử kín sau khi lắp khiến khí bị rò rỉ râm rỉ qua khớp ren mà không hay biết.

Cách chọn Air Charging Valve phù hợp (Checklist kỹ thuật)

Áp dụng danh sách kiểm tra này sẽ giúp bạn dễ dàng đưa ra quyết định mua hàng chính xác:

• Xác định loại khí: Khí nén thông thường (Dùng Đồng/Inox) hay khí ăn mòn/thực phẩm (Bắt buộc dùng Inox 316).

• Kiểm tra áp suất tối đa: Áp suất van phải cao hơn ít nhất 20% so với áp suất làm việc tối đa của hệ thống.

• Xác định kích thước DN: Khớp chính xác với đường kính cổng nạp của bình chứa hoặc ống dẫn.

• Chọn kiểu vận hành: Chọn van tay cho thao tác thủ công định kỳ, chọn van điện từ cho hệ thống tự động.

• Kiểm tra chuẩn kết nối: Đảm bảo khớp chuẩn ren (NPT/BSP) hoặc mặt bích với thiết bị có sẵn.

• Thương hiệu uy tín: Ưu tiên sản phẩm có đầy đủ chứng chỉ CO/CQ và kết quả thử áp từ nhà máy.

Lưu ý khi lắp đặt và bảo dưỡng Air Charging Valve

Quy trình thi công và bảo trì đúng chuẩn giúp van vận hành an toàn và kéo dài độ bền:

1. Thổi sạch đường ống trước khi lắp: Loại bỏ hoàn toàn mạt kim loại, bụi bẩn bên trong ống để tránh làm trầy xước gioăng làm kín.

2. Lắp đúng chiều mũi tên: Quan sát chiều mũi tên ký hiệu trên thân van để đảm bảo dòng khí đi đúng hướng.

3. Sử dụng keo làm kín/băng tan đúng cách: Quấn băng tan vừa đủ quanh khớp ren, tránh để băng tan thừa che lấp cổng nạp khí.

4. Kiểm tra rò rỉ định kỳ: Sử dụng dung dịch tạo bọt xà phòng xịt quanh các khớp nối van 3–6 tháng/lần.

5. Thay thế gioăng phớt khi cần: Nếu phát hiện hiện tượng sụt áp chậm khi van đã đóng, cần tháo van kiểm tra và thay mới O-ring cao su.

FAQ - Câu hỏi thường gặp

Air Charging Valve dùng để làm gì?

Air Charging Valve dùng để nạp các loại khí nén hoặc khí công nghiệp vào bình chứa, đồng thời kiểm soát lưu lượng và duy trì áp suất an toàn cho hệ thống.

Air Charging Valve có dùng cho khí nén được không?

Hoàn toàn được. Khí nén là môi chất phổ biến nhất sử dụng loại van này, đặc biệt là trong các bình tích áp và máy nén khí.

Air Charging Valve và van xả khí khác nhau như thế nào?

Van nạp khí đưa khí từ ngoài vào trong để tăng áp/nạp môi chất; trong khi van xả khí tự động thoát khí thừa từ trong ra ngoài để tránh ngợp khí hay búa nước.

Nên chọn van nạp khí bằng đồng hay inox?

Nếu dùng cho khí nén khô, môi trường thông thường thì van đồng là lựa chọn tiết kiệm. Nếu dùng cho khí hóa chất, môi trường ẩm ướt, vi sinh hoặc khí cao áp thì nên chọn van inox.

Bao lâu nên bảo dưỡng van nạp khí một lần?

Nên kiểm tra độ kín định kỳ 3–6 tháng/lần và bảo dưỡng toàn bộ (vệ sinh, thay gioăng) sau khoảng 12–18 tháng vận hành liên tục.

Kết luận

Van nạp khí là mắt xích nhỏ nhưng đóng vai trò vô cùng quan trọng đối với sự an toàn và hiệu suất của toàn bộ hệ thống khí nén. Khả năng kiểm soát chính xác dòng khí, giữ kín áp suất và độ bền vượt trội giúp doanh nghiệp tiết kiệm đáng kể chi phí năng lượng cũng như bảo trì.

Bạn đang tìm kiếm dòng van nạp khí chính hãng, phù hợp với tiêu chuẩn kỹ thuật của hệ thống bình tích áp hay đường ống công nghiệp? Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tư vấn chọn đúng thông số và nhận báo giá ưu đãi nhất đối với van nạp khí.
