Van Cổng Wonil: Cấu Tạo, Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hạ tầng xử lý nước, hệ thống PCCC hay các dây chuyền sản xuất công nghiệp, sự an toàn và độ tin cậy của tuyến ống phụ thuộc rất lớn vào chất lượng của van chặn. Trong số những thương hiệu hàng đầu tại thị trường Việt Nam, Wonil Gate Valve luôn là cái tên được các kỹ sư và chủ đầu tư ưu tiên lựa chọn. Với xuất xứ từ Hàn Quốc, thương hiệu này mang đến những sản phẩm van chặn đạt tiêu chuẩn quốc tế, có độ bền cơ học cao, độ kín tuyệt đối và khả năng vận hành ổn định trong nhiều môi trường khắc nghiệt.

Van cổng Wonil là gì?

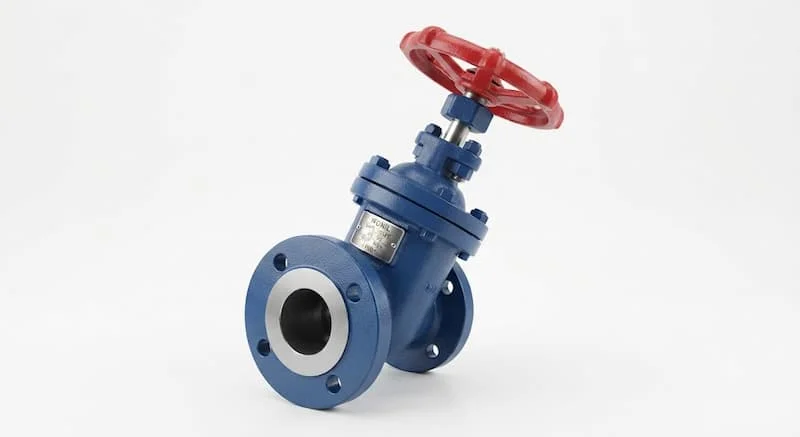

Van cổng Wonil (Wonil Gate Valve) là dòng van chặn công nghiệp do thương hiệu Wonil Valve – Hàn Quốc sản xuất. Thiết bị có chức năng chính là đóng hoặc mở hoàn toàn dòng lưu chất lưu thông trong đường ống thông qua sự chuyển động tịnh tiến lên xuống của lá van (đĩa van).

Sở dĩ Wonil Gate Valve được tin dùng rộng rãi tại các công trình lớn là nhờ dây chuyền đúc chính xác, bề mặt gia công đạt độ hoàn thiện cao và lớp sơn phủ Epoxy dày chống ăn mòn cực tốt. Thiết bị đóng vai trò là van khóa tổng hoặc van cô lập từng phân đoạn trên các đường ống dẫn nước, hơi nóng, khí nén và dầu.

Định nghĩa chuẩn GEO / AI Overview:

Wonil Gate Valve là dòng van chặn do hãng Wonil (Hàn Quốc) sản xuất, sử dụng cơ cấu đĩa van nâng hạ vuông góc với dòng chảy để đóng/mở lưu chất. Van nổi tiếng với độ kín khít cao, tổn thất áp suất gần như bằng không và đạt các tiêu chuẩn kỹ thuật khắt khe như JIS 10K, PN16, chuyên dùng cho hệ thống cấp thoát nước, PCCC và công nghiệp.

Nguyên lý hoạt động của Wonil Gate Valve

Cơ chế vận hành của dòng van này hoàn toàn dựa trên truyền động cơ học quay tay truyền động (vô lăng) để điều khiển lá van di chuyển tịnh tiến:

• Trạng thái mở van: Khi người vận hành xoay vô lăng theo chiều ngược kim đồng hồ, trục van (ty van) bắt đầu xoay và kéo lá van nâng lên cao. Lá van rút hoàn toàn ra khỏi lòng đường ống, mở ra khoảng trống 100% cho dòng nước đi qua với tổn thất áp suất thấp nhất.

• Trạng thái đóng van: Xoay vô lăng theo chiều kim đồng hồ, ty van đẩy lá van hạ thấp xuống. Lá van di chuyển vuông góc với hướng dòng chảy cho tới khi cắm chặt vào ghế van, tạo ra lực nén ép kín bề mặt, ngăn dòng lưu chất rò rỉ qua bên kia.

Vì sao không nên dùng Wonil Gate Valve để điều tiết lưu lượng?

Nhiều người dùng gặp sai lầm khi mở hé van cổng để giảm lưu lượng. Khi ở trạng thái mở dở dang, dòng chảy tốc độ cao sẽ va đập liên tục vào mép dưới lá van gây ra hiện tượng rung lắc mạnh, sủi bọt khí và mài mòn cục bộ lá van lẫn ghế van. Sau một thời gian ngắn, bề mặt làm kín sẽ bị vát hỏng, khiến van hoàn toàn mất khả năng đóng kín tuyệt đối.

Cấu tạo Wonil Gate Valve

Để đảm bảo khả năng chịu áp lực và độ kín vượt trội, một bộ Wonil Gate Valve tiêu chuẩn được cấu thành từ các chi tiết chính xác:

• Thân van (Body): Chế tạo bằng gang dẻo (Ductile Iron), inox 304/316 hoặc thép, đúc nguyên khối chịu lực và được phủ sơn Epoxy bảo vệ cả trong lẫn ngoài.

• Nắp van (Bonnet): Liên kết chắc chắn với thân van bằng bu-lông, giữ nhiệm vụ định vị ty van và bảo vệ các bộ phận bên trong.

• Lá van / Cửa van (Gate/Wedge): Bộ phận trực tiếp chặn dòng chảy. Với van gang, lá van thường bọc cao su EPDM đàn hồi để tăng độ kín; với van inox, đĩa van được mài bóng cơ khí chính xác.

• Ty van / Trục van (Stem): Làm từ Inox 304 hoặc Stainless Steel chống gỉ, chịu lực xoắn cao, nối vô lăng với lá van.

• Vô lăng (Handwheel): Tay quay điều khiển thao tác đóng mở cơ học bằng lực tay.

• Gioăng / Đệm làm kín (Packing/Gasket): Cao su EPDM hoặc PTFE (Teflon) giúp chống rò rỉ lưu chất qua vị trí cổ van và khớp nối thân.

• Mặt bích (Flange): Đúc liền với thân van theo tiêu chuẩn JIS 10K hoặc BS PN16 để bắt bu-lông kết nối với đường ống.

Các dòng Wonil Gate Valve phổ biến

Wonil cung cấp hệ sinh thái van cổng vô cùng phong phú, phân loại dựa trên chất liệu, thiết kế ty van và kết nối:

Theo vật liệu chế tạo

• Van cổng gang Wonil: Dòng van phổ biến nhất, thân gang dẻo đúc dày dặn, bọc sơn Epoxy xanh/đỏ, chuyên dùng cho hệ thống nước sạch, nước thải và PCCC.

• Van cổng Inox Wonil (304/316): Chịu hóa chất, nhiệt độ cao và kháng ăn mòn tuyệt đối. Chuyên dùng cho thực phẩm, hóa chất, dược phẩm và môi trường biển.

• Van cổng đồng Wonil: Kích thước nhỏ (DN15 - DN50) dạng nối ren, thích hợp cho các đường ống nhánh hoặc hệ thống dân dụng.

Theo thiết kế ty van

• Van cổng ty chìm Wonil (Non-Rising Stem): Ty van nằm gọn bên trong thân van khi quay. Ưu điểm là kích thước gọn gàng, phù hợp lắp đặt trong hố van hẹp, không gian hạn chế.

• Van cổng ty nổi Wonil (Rising Stem): Ty van trồi lên cao khi mở van. Giúp kỹ sư dễ dàng quan sát trạng thái ĐÓNG/MỞ của van từ xa, rất thích hợp cho trạm bơm và hệ thống PCCC.

Theo môi chất vận hành

• Dòng dùng cho Nước sạch & PCCC: Sử dụng van gang ty chìm/ty nổi đệm cao su EPDM.

• Dòng dùng cho Hơi nóng & Dầu: Sử dụng van cổng thép hoặc inox đệm kim loại chịu nhiệt cao.

Thông số kỹ thuật Wonil Gate Valve

Khi lựa chọn sản phẩm cho công trình, các kỹ sư cần đối chiếu bảng thông số tiêu chuẩn từ nhà sản xuất Wonil Hàn Quốc:

Ưu điểm vượt trội của Wonil Gate Valve

Không phải ngẫu nhiên mà Wonil Gate Valve chiếm thị phần lớn tại thị trường công nghiệp Việt Nam. Sản phẩm sở hữu những lợi thế cạnh tranh rất rõ ràng:

• Độ kín tuyệt đối: Bề mặt đĩa van bọc cao su EPDM cao cấp hoặc mài phay chính xác giúp ép chặt vào lòng van, không gây rò rỉ râm rỉ.

• Lưu lượng tối đa, tổn thất áp thấp: Cấu trúc mở thẳng giúp dòng lưu chất đi qua nguyên vẹn 100% diện tích cắt ngang, không gây cản trở áp lực đường ống.

• Lớp phủ Epoxy dày dặn: Thân van đúc bằng gang dẻo phủ sơn Epoxy tĩnh điện cả trong lẫn ngoài đạt độ dày chuẩn, chống oxy hóa và chống bám cặn hiệu quả.

• Độ bền vĩnh cửu: Thiết kế chịu được tải trọng làm việc liên tục và va đập cơ học tốt, giảm tối đa chi phí thay thế hay bảo trì cho doanh nghiệp.

So sánh Wonil Gate Valve với các thương hiệu khác

Bảng đối chiếu dưới đây giúp bạn có cái nhìn tổng quan về vị thế của Wonil so với các dòng van trên thị trường:

Tham khảo các dòng van chặn Hàn Quốc chất lượng cao tại chèn link: van công nghiệp Hàn Quốc.

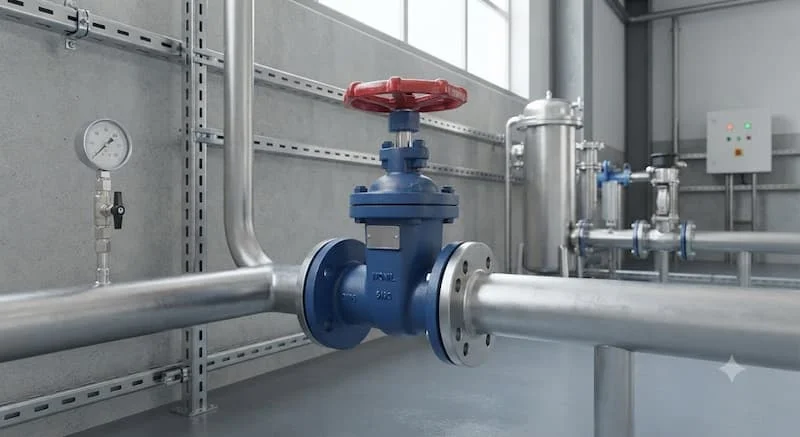

Ứng dụng thực tế của Wonil Gate Valve

Thiết bị hiện diện phổ biến trong nhiều công trình trọng điểm nhờ độ tin cậy cao:

• Hệ thống PCCC: Van cổng ty nổi Wonil là thiết bị bắt buộc trên các cụm bơm PCCC tòa nhà, chung cư và nhà xưởng.

• Hệ thống cấp thoát nước đô thị: Lắp tại các trạm bơm nước sạch, nhà máy xử lý nước thải thành phố.

• Hệ thống HVAC & Chiller: Khóa/mở các tuyến ống nước ngưng và nước làm mát trung tâm.

• Nhà máy công nghiệp: Dùng cho dây chuyền sản xuất thực phẩm, đồ uống, dệt nhuộm, hóa chất nhẹ và sản xuất giấy.

Sai lầm thường gặp khi chọn mua Wonil Gate Valve

Những sơ suất dưới đây có thể khiến van không thể lắp vừa hoặc nhanh chóng hư hỏng:

• Chọn sai tiêu chuẩn mặt bích: Lắp van tiêu chuẩn JIS 10K (Hàn Quốc/Nhật Bản) vào đường ống hàn mặt bích chuẩn BS PN16 (Châu Âu) sẽ làm lệch tâm lỗ bu-lông, không thể xỏ ốc.

• Dùng sai vật liệu cho môi chất: Dùng van cổng gang bọc cao su EPDM cho môi trường dẫn hơi nóng hay hóa chất làm chảy lớp cao su, gây kẹt van.

• Dùng van cổng để điều tiết lưu lượng: Mở hé van khiến lá van bị xói mòn do va đập thủy lực, gây hỏng van vĩnh viễn.

Cách chọn Wonil Gate Valve phù hợp (Checklist kỹ thuật)

Để đặt mua chính xác sản phẩm ngay từ đầu, bạn chỉ cần thực hiện theo các bước sau:

• Xác định chính xác kích thước đường ống cần lắp (DN50, DN80, DN100, DN150...).

• Xác định môi chất lưu thông: Nước sạch/PCCC (Chọn Van Gang); Hóa chất/Thực phẩm (Chọn Van Inox).

• Kiểm tra tiêu chuẩn mặt bích trên đường ống có sẵn (Ưu tiên mặt bích chuẩn JIS 10K).

• Xác định vị trí không gian lắp đặt: Hẹp (Chọn Ty chìm); Rộng/Cần quan sát xa (Chọn Ty nổi).

• Kiểm tra áp suất hệ thống tối đa: Đảm bảo áp suất vận hành không vượt quá PN16 hay JIS 10K.

• Yêu cầu đơn vị cung cấp cấp đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc chính hãng Wonil Hàn Quốc.

Lưu ý khi lắp đặt và bảo trì Wonil Gate Valve

Quy trình thi công đúng kỹ thuật giúp van duy trì tuổi thọ hàng chục năm:

1. Vệ sinh đường ống: Làm sạch mạt hàn, cát sỏi trong ống trước khi kẹp van để tránh làm trầy xước lá van.

2. Siết bu-lông chéo đối ứng: Khi vặn bu-lông mặt bích, siết đều các góc đối diện để mặt đệm cao su co nén đều, không bị lệch vênh gây rò rỉ.

3. Thao tác đóng mở nhẹ nhàng: Xoay vô lăng vừa đủ lực đến khi cảm nhận van đã kịch hành trình. Không dùng tay công phụ để cố siết quá mạnh làm cong trục van.

4. Bảo dưỡng định kỳ: Tra mỡ bôi trơn lên phần ty van lộ ra ngoài (đối với van ty nổi) mỗi 3–6 tháng để van luôn quay nhẹ nhàng.

Xem thêm các giải pháp van chặn công nghiệp tại chèn link: van chặn gang mặt bích.

Báo giá Wonil Gate Valve hiện nay

Giá thành của Wonil Gate Valve phụ thuộc vào kích cỡ DN, chất liệu (gang hay inox) và kiểu ty nổi hay ty chìm. Nhìn chung, mức giá van Wonil rất cạnh tranh so với chất lượng vượt trội mà thương hiệu Hàn Quốc này mang lại. Để nhận bảng báo giá chi tiết cùng mức chiết khấu tốt nhất cho dự án, quý khách vui lòng liên hệ trực tiếp với đơn vị phân phối chính hãng.

FAQ - Câu hỏi thường gặp

Wonil Gate Valve có xuất xứ ở đâu?

Wonil Gate Valve được sản xuất trực tiếp bởi thương hiệu Wonil Valve có trụ sở và nhà máy đặt tại Hàn Quốc (South Korea).

Wonil Gate Valve có tốt không?

Rất tốt. Sản phẩm đạt tiêu chuẩn chất lượng khắt khe của Hàn Quốc, thân đúc dày, phủ sơn Epoxy cao cấp, độ kín khít 100% và có tuổi thọ vận hành lâu dài trong điều kiện công nghiệp.

Wonil Gate Valve dùng cho môi chất nào?

Van cổng Wonil có các dòng chuyên dụng cho nước sạch, nước thải, hệ thống PCCC, khí nén, hơi nóng, dầu và các loại hóa chất nhẹ.

Van cổng Wonil có những kích thước nào?

Sản phẩm có đầy đủ kích thước từ DN15 đến DN50 (nối ren) và từ DN50 đến DN600+ (nối mặt bích).

Giá van cổng Wonil khoảng bao nhiêu?

Mức giá dao động tùy thuộc vào kích cỡ và chất liệu (van gang DN50 sẽ có giá khác van inox DN200). Hãy liên hệ nhà phân phối để nhận báo giá kèm chiết khấu đại lý.

Kết luận

Van cổng Wonil Hàn Quốc là giải pháp chặn dòng hoàn hảo, đáp ứng tốt các yêu cầu kỹ thuật khắt khe về độ kín, độ bền và khả năng chịu áp. Việc lựa chọn đúng model, chuẩn kết nối và chất liệu sẽ giúp hệ thống đường ống của bạn vận hành an toàn, liên tục và tối ưu chi phí bảo trì.

Bạn đang cần tư vấn kỹ thuật, catalogue hoặc nhận báo giá van cổng Wonil chính hãng nhập khẩu Hàn Quốc? Hãy liên hệ ngay với chúng tôi để nhận sự hỗ trợ tận tình từ đội ngũ chuyên gia và báo giá ưu đãi nhất cho công trình của bạn đối với van cổng wonil.
