Côn Thu Thép: Giải Pháp Chuyển Tiếp Dòng Chảy Chuyên Nghiệp Cho Hệ Thống Đường Ống

Trong thực tế thi công, chúng ta thường gặp tình huống hệ thống ống chính đang ở kích thước DN100 nhưng thiết bị đầu cuối hoặc nhánh rẽ lại yêu cầu hạ xuống DN50. Nhiều kỹ thuật viên ít kinh nghiệm có thể nảy ra ý định nối trực tiếp hoặc sử dụng các biện pháp chế thủ công để tiết kiệm chi phí. Tuy nhiên, đây là sai lầm chết người dẫn đến tình trạng rò rỉ, sụt giảm áp suất nghiêm trọng hoặc làm hỏng thiết bị đo. Bầu giảm thép (hay bầu giảm thép) chính là giải pháp kỹ thuật cốt lõi để giải quyết bài toán này. Hãy nhớ rằng: “Chỉ chọn sai một côn thu, cả hệ thống có thể giảm hiệu suất hoặc hỏng sớm.” Bài viết này sẽ phân tích sâu về kỹ thuật để giúp bạn lựa chọn thiết bị chuẩn xác nhất.

Bầu giảm thép là gì? Định nghĩa và vai trò trong công nghiệp

Bầu giảm thép là loại phụ kiện đường ống được sản xuất từ thép carbon hoặc thép hợp kim, dùng để kết nối hai đoạn ống có kích thước đường kính khác nhau. Trong thuật ngữ kỹ thuật quốc tế, nó thường được gọi là Steel Reducer. Vai trò của côn thu không chỉ đơn thuần là "nối ống lớn với ống nhỏ", mà còn đảm bảo sự ổn định của dòng lưu chất khi thay đổi tiết diện ngang.

Khác với các loại đầu nối thông thường, Bầu giảm thép giúp:

• Điều chỉnh lưu lượng và tốc độ: Chuyển đổi vận tốc dòng chảy một cách có kiểm soát.

• Kết nối linh hoạt: Giúp tích hợp các thiết bị đo, van hoặc máy bơm vào hệ thống ống chính.

• Giảm rung và áp lực: Thiết kế thuôn dài của côn thu giúp triệt tiêu các dòng xoáy (turbulence) tại điểm chuyển tiếp, bảo vệ mối hàn và cấu trúc đường ống.

Nguyên lý hoạt động và ảnh hưởng đến động lực học dòng chảy

Nguyên lý cơ bản của côn thu dựa trên định luật bảo toàn khối lượng và phương trình liên tục. Khi dòng chảy đi qua côn thu nhỏ, tiết diện giảm đi buộc vận tốc dòng chảy phải tăng lên để duy trì lưu lượng. ngược lại, khi dùng côn thu để mở rộng (expander), vận tốc giảm và áp suất tĩnh sẽ thay đổi.

Tại sao chúng ta cần một sự chuyển tiếp "mượt" thay vì gấp khúc? Một đoạn nối gấp khúc 90 độ hoặc thay đổi đột ngột sẽ tạo ra hiện tượng va đập thủy lực và các túi khí. Bầu giảm thép được thiết kế với độ dốc tiêu chuẩn giúp dòng lưu chất trượt đi nhẹ nhàng, giảm thiểu tổn thất áp suất ($Delta P$) và ngăn ngừa hiện tượng xâm thực (cavitation) vốn là kẻ thù số một của máy bơm và các van điều khiển.

Phân loại Bầu giảm thép phổ biến: Tư duy chọn lựa từ chuyên gia

Không phải mọi loại côn thu đều có thể lắp đặt thay thế cho nhau. Việc hiểu rõ cấu tạo sẽ giúp bạn tránh được những lỗi kỹ thuật sơ đẳng nhất.

1. Phân loại theo hình dạng (Hình học kết cấu)

Đây là tiêu chí quan trọng nhất ảnh hưởng đến hướng đi của dòng chảy:

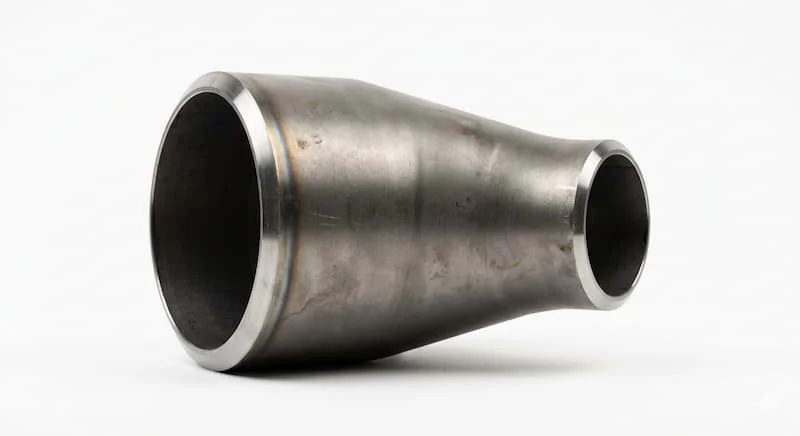

• Côn thu đồng tâm (Concentric Reducer): Tâm của hai đầu ống nằm trên một đường thẳng duy nhất. Loại này thường dùng cho các đường ống thẳng đứng hoặc các đoạn ống mà việc đọng khí/dịch không phải là vấn đề ưu tiên.

• Côn thu lệch tâm (Eccentric Reducer): Một phía của côn thu phẳng, phía còn lại dốc.

  • Ứng dụng: Chủ yếu dùng cho đường ống nằm ngang.

  • Lợi ích: Phần phẳng ở đáy giúp chất lỏng không bị đọng lại, hoặc phần phẳng ở đỉnh giúp ngăn ngừa túi khí tích tụ (đặc biệt quan trọng ở đầu hút máy bơm để tránh hỏng cánh quạt).

2. Phân loại theo phương pháp kết nối

• Hàn đối đầu (Butt-weld): Phổ biến nhất trong công nghiệp, chịu áp lực cao, mối nối bền vững và kín khít hoàn toàn.

• Nối ren (Threaded): Thường dùng cho ống kích thước nhỏ (dưới DN50) và áp suất thấp. Dễ tháo lắp nhưng nguy cơ rò rỉ cao hơn theo thời gian.

• Mặt bích (Flanged): Sử dụng khi cần tháo rời thường xuyên để bảo trì hoặc kết nối với các thiết bị van lớn.

3. Phân loại theo vật liệu và xử lý bề mặt

• Thép đen: Phù hợp cho hệ thống dầu, khí, hơi nước áp suất cao nhưng dễ bị oxy hóa.

• Thép mạ kẽm: Có lớp kẽm bảo vệ, chống gỉ sét tốt, thường dùng trong hệ thống PCCC và cấp nước sạch.

• Inox (Thép không gỉ): Dùng trong môi trường hóa chất ăn mòn, thực phẩm hoặc vi sinh.

Thông số kỹ thuật và các tiêu chuẩn bắt buộc

Khi đặt mua Bầu giảm thép, bạn không thể chỉ nói "mua cái côn thu 100 về 50". Việc sai lệch thông số sẽ dẫn đến việc không thể thi công hoặc hệ thống bị vỡ khi vận hành.

Insight: Một sai lầm phổ biến là dùng côn thu SCH20 lắp cho đường ống SCH40. Dù khớp về đường kính, nhưng độ dày thành ống không đủ sẽ khiến mối hàn bị yếu và dễ nứt vỡ dưới áp lực cao.

So sánh Bầu giảm thép với các phương án thay thế khác

Trong một số trường hợp, người ta thường phân vân giữa việc dùng côn thu và các phương án khác:

1. Côn thu thép vs Nối giảm ren (Bushings): Nối giảm ren nhỏ gọn hơn nhưng tạo ra sự thay đổi tiết diện đột ngột, gây nhiễu loạn dòng chảy mạnh hơn nhiều so với côn thu. Chỉ nên dùng cho hệ thống nước dân dụng hoặc áp suất cực thấp.

2. Bầu giảm thép vs Chế thủ công (Cắt ống hàn ghép): Việc cắt ống rồi bóp đầu để hàn "chế" là điều tối kỵ trong kỹ thuật. Phương án này không đảm bảo được khả năng chịu lực, tạo ra nhiều điểm chết gây đóng cặn và không bao giờ đạt được các chứng chỉ kiểm định an toàn.

Kết luận: Côn thu chuẩn công nghiệp luôn là lựa chọn tối ưu vì độ bền, tính thẩm mỹ và khả năng tối ưu hóa dòng chảy đã được tính toán bằng các công thức thủy lực học.

Ứng dụng thực tế của côn thu thép trong đời sống và sản xuất

Bầu giảm thép xuất hiện trong hầu hết các công trình hạ tầng kỹ thuật:

• Hệ thống PCCC: Kết nối từ đường ống chính vào các đầu phun hoặc tủ chữa cháy.

• Hệ thống HVAC: Điều chỉnh lưu lượng khí trong các đường ống dẫn nhiệt, máy lạnh trung tâm.

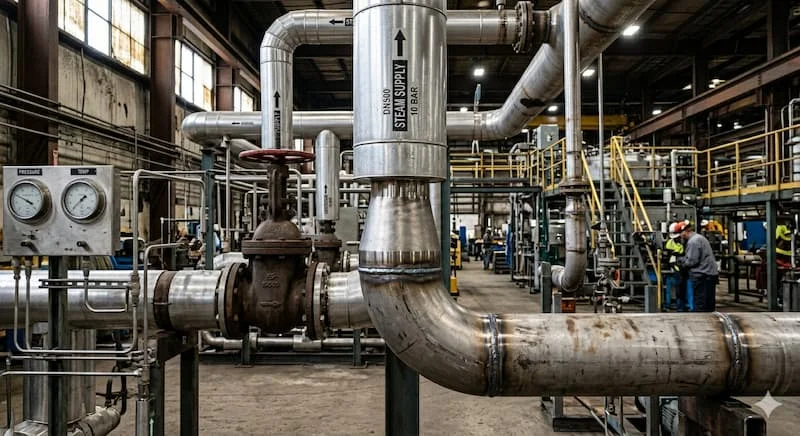

• Nhà máy công nghiệp: Trong các nhà máy lọc dầu, hóa chất, thực phẩm, côn thu giúp điều phối nguyên liệu giữa các bồn chứa và máy sản xuất.

• Cấp thoát nước: Giảm áp lực nước tại các điểm cuối của tòa nhà cao tầng.

Sai lầm thường gặp khi sử dụng:

• Lắp ngược côn thu lệch tâm: Đặt phần phẳng xuống dưới khi cần thoát khí, hoặc đặt phần phẳng lên trên ở đầu hút máy bơm (gây lọt khí).

• Không tính đến độ ăn mòn: Dùng Bầu giảm thép đen cho môi trường nước muối khiến phụ kiện bị thủng chỉ sau vài tháng.

Checklist: Cách chọn Bầu giảm thép chuẩn kỹ thuật cho dự án

Để đảm bảo mua đúng loại, hãy thực hiện theo danh sách kiểm tra sau:

1.  Xác định thông số: Đường kính đầu lớn và đầu nhỏ.

2.  Chọn loại hình học: Đồng tâm (ống đứng) hay Lệch tâm (ống ngang)?

3.  Kiểm tra độ dày: Phải tương đồng hoặc cao hơn độ dày của ống kết nối (SCH40, SCH80...).

4.  Xác định môi trường: Có hóa chất không? Nhiệt độ bao nhiêu? (Để chọn thép đen, mạ kẽm hay inox).

5.  Tiêu chuẩn kỹ thuật: Yêu cầu hàng có chứng chỉ CO, CQ để đảm bảo nguồn gốc và chất lượng.

6. Nhà cung cấp: Lựa chọn đơn vị có kho hàng lớn, tư vấn chuyên sâu thay vì chỉ báo giá.

FAQ - Những câu hỏi thường gặp về Bầu giảm thép

1. Côn thu thép có thay thế hoàn toàn bằng nối giảm (Bushing) được không?

Có thể thay thế ở các hệ thống nhỏ, áp suất thấp. Tuy nhiên, ở hệ thống chịu áp lực hoặc yêu cầu dòng chảy ổn định, côn thu là bắt buộc để tránh tổn thất áp suất và rung lắc.

2. Khi nào bắt buộc phải dùng côn thu lệch tâm?

Khi bạn lắp đặt đường ống nằm ngang và không muốn có sự tích tụ chất lỏng hoặc khí tại điểm nối. Đặc biệt quan trọng ở đường hút của máy bơm để tránh hiện tượng "air lock".

3. Làm sao để phân biệt côn thu SCH40 và SCH80 bằng mắt thường?

Bạn nên kiểm tra độ dày thành ống ở phần mép hàn. Côn thu SCH80 sẽ có thành dày hơn đáng kể để chịu được áp suất lớn hơn. Cách tốt nhất là xem ký hiệu đóng chìm trên thân phụ kiện.

Kết luận

Côn thu thép tuy chỉ là một phụ kiện nhỏ trong tổng thể công trình, nhưng lại đóng vai trò "nút thắt" quyết định sự vận hành trơn tru của cả hệ thống. Việc hiểu đúng về thông số, vật liệu và nguyên lý dòng chảy không chỉ giúp bạn tối ưu chi phí mà còn loại bỏ các rủi ro vận hành trong tương lai.

Đừng để một lựa chọn sai lầm nhỏ dẫn đến những thiệt hại lớn về kinh tế và an toàn. Nếu bạn đang băn khoăn về thông số kỹ thuật hoặc cần báo giá các loại côn thu thép tiêu chuẩn ASTM, JIS, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn về côn thu thép
