Mặt Bích D90 Là Gì? Thông Số, Cấu Tạo Và Ứng Dụng Trong Hệ Thống Đường Ống

Trong các hệ thống đường ống phức tạp ngày nay, từ mạng lưới cấp thoát nước đô thị đến các dây chuyền sản xuất công nghiệp, việc kết nối các đoạn ống, van hay máy bơm là một bài toán kỹ thuật đòi hỏi sự chính xác tuyệt đối. Mối nối không chỉ cần sự chắc chắn mà còn phải đảm bảo độ kín khít hoàn hảo để ngăn ngừa rò rỉ, đồng thời phải linh hoạt cho các hoạt động bảo trì sau này. Phương pháp hàn trực tiếp tuy bền vững nhưng lại gây khó khăn lớn khi cần tháo dỡ. Đó là lý do tại sao Flange D90 trở thành một giải pháp ưu việt và được sử dụng cực kỳ phổ biến.

Flange D90 là phụ kiện chuyên dụng cho các đường ống có kích thước tương ứng, đóng vai trò như một "khớp nối thông minh" giúp liên kết các thành phần trong hệ thống một cách an toàn. Tuy nhiên, trong thực tế mua sắm và thi công, không ít kỹ sư hoặc chủ đầu tư vẫn gặp lúng túng khi xác định kích thước thực tế, hiểu sai về cấu tạo hoặc chọn sai tiêu chuẩn áp suất. Bài viết này sẽ cung cấp cái nhìn tổng quan và chuyên sâu nhất về Flange D90, giúp bạn đưa ra những quyết định chính xác cho công trình của mình.

Mặt bích D90 là gì?

Để hiểu một cách đơn giản nhưng chính xác nhất, Flange D90 là một loại phụ kiện kết nối đường ống có hình dạng đĩa tròn (hoặc vuông, tùy thiết kế đặc biệt), được chế tạo để sử dụng chuyên biệt cho các ống có đường kính ngoài định danh là 90 mm. Trong ngành nước và cơ khí tại Việt Nam, ký hiệu "D" thường dùng để chỉ đường kính ngoài của ống (phi), do đó Flange D90 sẽ tương thích với ống phi 90.

Về nguyên lý lắp đặt, mặt bích được gắn cố định vào đầu ống (thông qua phương pháp hàn, dán keo hoặc nối ren). Sau đó, nó được liên kết với một mặt bích đối xứng khác (trên một đoạn ống khác hoặc trên thiết bị như van, bơm) thông qua hệ thống bu lông siết chặt, với một vòng gioăng làm kín được chèn ở giữa.

Những đặc điểm ưu việt khiến Flange D90 không thể thay thế:

• Tính tương thích hoàn hảo: Được thiết kế chuẩn xác để ôm vừa vặn và kết nối đồng bộ với hệ thống ống D90, đảm bảo sự xuyên suốt của dòng chảy.

• Khả năng chịu áp力 vượt trội: Tùy thuộc vào vật liệu và độ dày, Flange D90 có thể vận hành ổn định trong các hệ thống có áp lực từ trung bình đến rất cao mà không bị biến dạng.

• Sự linh hoạt tuyệt vời: Đây là ưu điểm lớn nhất so với mối hàn. Nó cho phép dễ dàng tháo rời để vệ sinh, kiểm tra hoặc thay thế thiết bị mà không cần cắt bỏ đường ống.

• Độ kín khít đáng tin cậy: Khi được kết hợp với đúng loại gioăng và siết lực chuẩn, mối nối mặt bích tạo ra một rào cản tuyệt đối ngăn rò rỉ lưu chất.

Nhờ sự hội tụ của các ưu điểm này, Flange D90 là lựa chọn ưu tiên trong các dự án cấp thoát nước, mạng lưới ống nhựa HDPE, PVC quy mô lớn và cả các hệ thống dẫn lưu chất trong công nghiệp nhẹ.

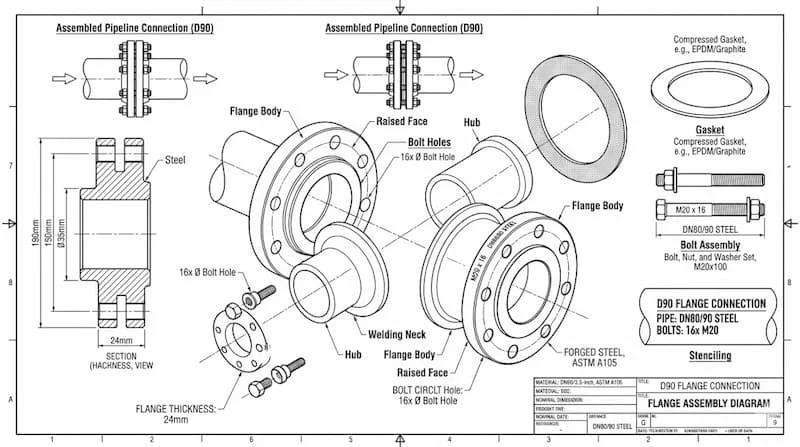

Cấu tạo và nguyên lý hoạt động của Flange D90

Để đảm bảo hiệu suất vận hành cao nhất, một bộ kết nối Flange D90 hoàn chỉnh không đơn thuần chỉ là một đĩa kim loại mà là sự phối hợp chặt chẽ của ba thành phần chính. Mỗi thành phần đều đóng vai trò cốt yếu trong việc tạo ra một mối nối bền vững và kín kẽ.

1. Thân mặt bích (Flange Body)

Đây là bộ phận cốt lõi, chịu lực chính của toàn bộ mối nối. Thân Flange D90 thường có dạng đĩa tròn với một lỗ rỗng ở tâm để lưu chất đi qua. Bề mặt của thân mặt bích được gia công phẳng (Flat Face - FF) hoặc có gờ (Raised Face - RF) để tăng hiệu quả làm kín khi ép gioăng.

Vật liệu chế tạo thân mặt bích rất đa dạng, được lựa chọn kỹ lưỡng dựa trên tính chất của lưu chất và môi trường làm việc:

• Thép (Carbon Steel): Phổ biến nhất trong công nghiệp nhờ độ bền cơ học cao và giá thành hợp lý.

• Inox (Stainless Steel 304, 316): Dành cho môi trường ăn mòn, hóa chất hoặc yêu cầu vệ sinh an toàn thực phẩm.

• Gang (Cast Iron): Thường dùng trong hệ thống cấp thoát nước do khả năng chịu lực tốt và chi phí thấp.

• Nhựa công nghiệp (PVC, HDPE): Nhẹ, chống ăn mòn hóa học tốt, chuyên dùng cho các hệ thống ống nhựa tương ứng.

2. Lỗ bu lông (Bolt Holes)

Xung quanh thân mặt bích là các lỗ được khoan chính xác để luồn bu lông. Số lượng và đường kính của các lỗ này không phải là ngẫu nhiên mà được quy định nghiêm ngặt bởi các tiêu chuẩn sản xuất (như JIS, DIN, ANSI).

• Số lượng lỗ: Có thể là 4 lỗ, 8 lỗ... tùy thuộc vào áp suất thiết kế của hệ thống. Số lượng lỗ càng nhiều thì áp lực siết càng được phân bổ đều, giúp mối nối chịu áp tốt hơn.

• Cách bố trí: Các lỗ luôn được bố trí đối xứng qua tâm để đảm bảo khi siết bu lông, lực ép lên gioăng là đồng đều, tránh tình trạng vênh mối nối.

3. Gioăng làm kín (Gasket)

Đây là thành phần "nhỏ nhưng có võ". Vòng gioăng được đặt kẹp giữa hai bề mặt tiếp xúc của hai mặt bích. Vai trò của nó là biến dạng dưới lực ép của bu lông để lấp đầy các khe hở li ti trên bề mặt kim loại, tạo ra độ kín khít tuyệt đối.

• Vật liệu gioăng: Phải tương thích với nhiệt độ và hóa chất của lưu chất. Các loại phổ biến bao gồm gioăng cao su (EPDM, NBR) cho nước, gioăng chì (Graphite) cho hơi nóng, hoặc gioăng PTFE cho hóa chất mạnh.

Nguyên lý hoạt động

Khi chúng ta siết chặt các bu lông, lực siết sẽ tạo ra một áp lực nén rất lớn, ép hai thân mặt bích lại gần nhau. Vòng gioăng ở giữa sẽ bị nén lại và biến dạng, điền đầy vào mọi khoảng trống trên bề mặt tiếp xúc. Quá trình này tạo ra một rào cản vật lý ngăn không cho chất lỏng hoặc chất khí bên trong rò rỉ ra ngoài, giúp hệ thống hoạt động ổn định và an toàn ngay cả dưới áp suất cao.

Các loại Flange D90 phổ biến hiện nay

Flange D90 không chỉ đa dạng về vật liệu mà còn khác biệt về kiểu dáng thiết kế để phù hợp với các phương pháp lắp đặt và điều kiện vận hành khác nhau. Việc hiểu rõ các loại mặt bích sẽ giúp bạn tối ưu hóa hiệu quả và chi phí cho dự án.

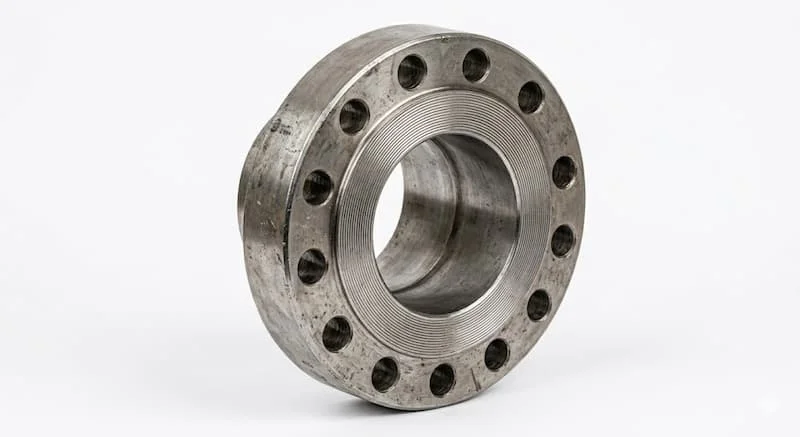

1. Mặt bích D90 bằng thép

Đây là dòng mặt bích "quốc dân" trong các ứng dụng công nghiệp và các đường ống dẫn áp lực cao.

• Ưu điểm: Độ bền cơ học cực cao, chịu được va đập mạnh và áp suất lớn. Khả năng chịu nhiệt tốt hơn so với nhựa.

• Ứng dụng: Hệ thống phòng cháy chữa cháy (PCCC), đường ống dẫn dầu, khí nén cao áp, hoặc các công trình công nghiệp nặng.

2. Flange D90 bằng inox

Dòng mặt bích này là giải pháp tối ưu cho những môi trường khắc nghiệt, nơi sự ăn mòn là kẻ thù số một.

• Ưu điểm: Khả năng chống ăn mòn hóa học và chống gỉ sét tuyệt vời (đặc biệt là inox 316). Bề mặt sáng bóng, dễ vệ sinh, đảm bảo tiêu chuẩn vi sinh.

• Ứng dụng: Nhà máy chế biến thực phẩm, đồ uống, dược phẩm, hệ thống xử lý hóa chất, hoặc các công trình gần biển.

3. Flange D90 bằng nhựa

Sự ra đời của mặt bích nhựa là mảnh ghép hoàn hảo cho hệ thống ống nhựa HDPE và PVC, vốn đang rất được ưa chuộng trong các công trình dân dụng và hạ tầng.

• Ưu điểm: Trọng lượng rất nhẹ, dễ dàng vận chuyển và lắp đặt. Chống ăn mòn tuyệt đối đối với nhiều loại hóa chất thông thường và nước muối. Chi phí đầu tư thấp hơn so với mặt bích kim loại.

• Ứng dụng: Hệ thống cấp nước sạch đô thị, thoát nước thải, mạng lưới tưới tiêu nông nghiệp, hoặc các đường ống dẫn hóa chất nồng độ thấp.

Thông số kỹ thuật của Flange D90

Trong kỹ thuật, sự chính xác là yếu tố sống còn. Để lựa chọn được Flange D90 phù hợp và đảm bảo tính lắp lẫn, bạn cần nắm vững các thông số kỹ thuật then chốt sau:

1. Đường kính ống tương thích

Flange D90 được thiết kế chuẩn xác để sử dụng cho ống có đường kính ngoài định danh là 90 mm (phi 90). Do đó, lỗ tâm của mặt bích (đối với loại hàn slip-on) sẽ lớn hơn 90mm một chút để luồn ống vào.

2. Áp suất làm việc (Pressure Rating)

Đây là thông số cực kỳ quan trọng, quyết định độ dày của thân mặt bích và số lượng lỗ bu lông. Bạn cần chọn mặt bích có cấp áp suất bằng hoặc cao hơn áp suất vận hành tối đa của hệ thống. Các cấp áp suất phổ biến theo tiêu chuẩn DIN/BS bao gồm:

• PN10: Chịu áp lực tối đa 10 bar (khoảng 10 kgf/cm2). Thường dùng cho hệ thống thoát nước.

• PN16: Chịu áp lực tối đa 16 bar. Phổ biến nhất trong cấp nước và công nghiệp nhẹ.

• PN25: Chịu áp lực tối đa 25 bar. Dùng cho hệ thống áp lực cao.

3. Tiêu chuẩn sản xuất (Standards)

Tiêu chuẩn quy định kích thước chi tiết của mặt bích (như đường kính ngoài, độ dày, đường kính vòng lỗ bu lông...). Các mặt bích khác tiêu chuẩn thường KHÔNG thể lắp lẫn với nhau vì tâm lỗ bu lông sẽ bị lệch. Các tiêu chuẩn thường gặp tại Việt Nam:

• JIS (Nhật Bản): JIS 10K, JIS 16K, JIS 20K.

• DIN (Đức/Châu Âu): DIN 2501 (PN10, PN16).

• BS (Anh): BS 4504.

• ANSI (Mỹ): Class 150, Class 300.

4. Vật liệu chế tạo

Tùy thuộc vào môi trường lưu chất (nhiệt độ, hóa chất, độ mài mòn), bạn cần chọn vật liệu phù hợp:

• Thép carbon: A105, Q235.

• Inox: SUS 304, SUS 316.

• Nhựa: PVC, HDPE, PPR.

Vì sao nên sử dụng mặt bích thay vì hàn trực tiếp?

Trong thiết kế hệ thống đường ống D90, các kỹ sư thường phải cân nhắc giữa việc hàn trực tiếp và sử dụng mặt bích. Mặc dù hàn trực tiếp tạo ra mối nối vĩnh cửu, chắc chắn, nhưng việc sử dụng Flange D90 lại mang đến những lợi ích to lớn về mặt vận hành và kinh tế dài hạn, khiến nó trở thành lựa chọn ưu việt trong nhiều tình huống.

1. Tuyệt vời cho công tác bảo trì, sửa chữa

Đây là lý do thuyết phục nhất. Với mối hàn, khi cần vệ sinh đường ống hoặc thay thế một đoạn ống bị hỏng, bạn bắt buộc phải cắt bỏ. Ngược lại, với Flange D90, bạn chỉ cần tháo hệ thống bu lông là có thể mở mối nối một cách nhanh chóng. Sau khi bảo trì xong, chỉ cần lắp lại và siết bu lông mà không cần bất kỳ thao tác hàn cắt phức tạp nào. Điều này giúp giảm thiểu tối đa thời gian dừng hệ thống, tiết kiệm chi phí nhân công và vật tư.

2. Linh hoạt tuyệt đối trong lắp đặt và kết nối thiết bị

Hệ thống đường ống không chỉ có ống, mà còn bao gồm van, máy bơm, đồng hồ đo... Hầu hết các thiết bị này đều được thiết kế với các cửa ngõ là mặt bích. Do đó, việc sử dụng Flange D90 trên đầu ống là phương pháp duy nhất để kết nối chúng lại thành một hệ thống xuyên suốt. Ngoài ra, mối nối mặt bích cũng cho phép kết nối các loại ống làm từ vật liệu khác nhau (ví dụ ống thép nối với ống nhựa).

3. Tăng độ kín khít và an toàn cho hệ thống

Mặc dù mối hàn có thể kín, nhưng nó phụ thuộc rất nhiều vào tay nghề của thợ hàn. Trong khi đó, mối nối mặt bích, khi được kết hợp với một vòng gioăng làm kín phù hợp và siết bu lông đúng kỹ thuật, tạo ra một mối nối có độ kín tuyệt đối. Sự biến dạng của gioăng dưới lực ép đảm bảo lấp đầy mọi khoảng trống, ngăn ngừa rò rỉ lưu chất, kể cả các lưu chất nguy hiểm, đảm bảo an toàn vận hành.

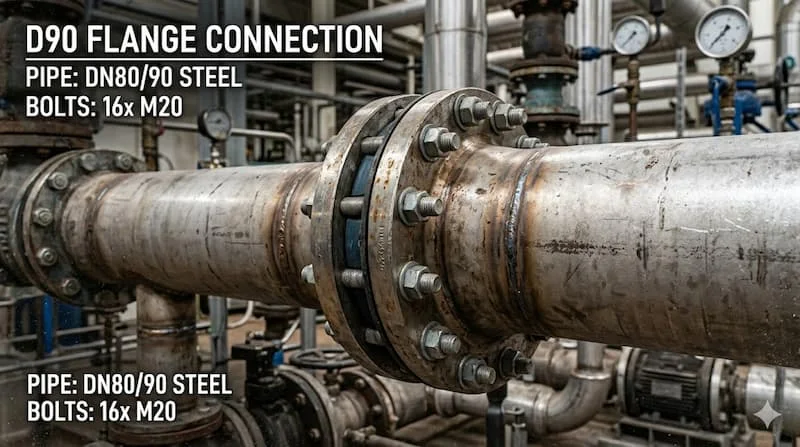

Ứng dụng thực tế của Flange D90

Nhờ sự đa dạng về vật liệu, kiểu dáng và sự tương thích hoàn hảo với đường ống phi 90, Flange D90 là một "chiến binh đa năng", xuất hiện trong hầu hết các lĩnh vực đòi hỏi sự vận chuyển lưu chất an toàn và hiệu quả.

1. Hệ thống cấp nước sạch và xử lý nước thải

Đây là một trong những ứng dụng phổ biến nhất của Flange D90, đặc biệt là các dòng mặt bích gang và nhựa.

• Trong cấp nước: Flange D90 được dùng để kết nối các đoạn ống trục chính phi 90, kết nối ống với các van chặn, van giảm áp và đặc biệt là kết nối các máy bơm nước công suất lớn tại trạm bơm. Khả năng tháo lắp dễ dàng giúp việc vệ sinh đường ống định kỳ trở nên thuận tiện.

• Trong thoát nước: Tại các nhà máy xử lý nước thải, Flange D90 (thường là inox hoặc nhựa) được dùng để dẫn nước thải sinh hoạt và công nghiệp. Mối nối kín giúp ngăn mùi hôi và ô nhiễm ra môi trường xung quanh.

2. Hệ thống công nghiệp nặng và nhẹ

Trong các nhà máy sản xuất, Flange D90 là một phần không thể thiếu của mạng lưới đường ống dẫn nguyên liệu và năng lượng.

• Dẫn dầu và khí: Mặt bích thép D90 chịu áp lực cao được dùng để kết nối đường ống dẫn dầu thô, xăng dầu thành phẩm hoặc khí nén trong các nhà máy lọc hóa dầu, trạm chiết nạp khí.

• Dẫn hóa chất: Các nhà máy sản xuất phân bón, hóa chất sử dụng mặt bích inox hoặc nhựa HDPE D90 để vận chuyển axit, kiềm... nhờ khả năng chống ăn mòn tuyệt vời, đảm bảo an toàn tuyệt đối cho người lao động.

Những sai lầm thường gặp khi chọn Flange D90

Việc lựa chọn mặt bích D90 tưởng chừng đơn giản nhưng lại tiềm ẩn nhiều cạm bẫy nếu không có kiến thức chuyên sâu. Dưới đây là 3 sai lầm kinh điển mà ngay cả những người có kinh nghiệm cũng có thể mắc phải, dẫn đến những hậu quả tai hại:

1. Chọn sai vật liệu chế tạo

Đây là sai lầm phổ biến nhất và cũng tốn kém nhất. Bạn không thể dùng mặt bích thép carbon thường trong môi trường axit mạnh chỉ để tiết kiệm chi phí ban đầu. Kết quả là mặt bích sẽ bị ăn mòn và thủng chỉ sau vài tuần, gây rò rỉ hóa chất, ô nhiễm môi trường và đe dọa an toàn. Hãy luôn nhớ: vật liệu mặt bích phải tương thích với tính chất ăn mòn, nhiệt độ và nồng độ của lưu chất.

2. Không kiểm tra sự đồng bộ của tiêu chuẩn sản xuất

Đây là sai lầm kỹ thuật rất nghiêm trọng. Bạn mang một chiếc van có mặt bích theo tiêu chuẩn DIN (Đức) ra công trường để lắp với đường ống có mặt bích theo tiêu chuẩn JIS (Nhật Bản). Kết quả là tâm lỗ bu lông của hai mặt bích không trùng nhau, bạn hoàn toàn không thể xỏ bu lông qua để kết nối. Hậu quả là phải tạm dừng thi công, tốn chi phí đổi trả và làm chậm tiến độ dự án. Hãy luôn yêu cầu nhà cung cấp xác nhận rõ tiêu chuẩn mặt bích.

3. Chọn sai cấp áp suất làm việc

Nhiều người có thói quen chọn mặt bích giá rẻ nhất mà không quan tâm đến áp suất. Sử dụng mặt bích PN10 (áp suất thấp) cho một hệ thống vận hành ở áp suất PN25 (áp suất cao) là hành động cực kỳ nguy hiểm. Dưới áp lực lớn, thân mặt bích có thể bị biến dạng, vênh mối nối, làm hỏng gioăng và gây ra sự cố nổ đường ống, đe dọa trực tiếp đến tính mạng con người.

Đừng để những sai lầm nhỏ gây ra hậu quả lớn. Sự đầu tư đúng đắn vào việc tìm hiểu và lựa chọn Flange D90 chuẩn xác là sự đầu tư vào sự an toàn và bền vững của công trình.

Checklist chọn Flange D90 phù hợp

Để đảm bảo bạn luôn chọn được Flange D90 hoàn hảo cho hệ thống của mình, hãy tuân thủ quy trình kiểm tra 5 bước chuyên nghiệp sau:

✔ Xác định chính xác đường kính ngoài của ống: Đảm bảo ống bạn đang dùng là phi 90 để chọn mặt bích D90 tương thích.

✔ Xác định áp suất vận hành tối đa của hệ thống: Chọn mặt bích có cấp áp suất (PN, Class) lớn hơn hoặc bằng áp suất vận hành.

✔ Xác định nhiệt độ và tính chất hóa học của lưu chất: Lựa chọn vật liệu mặt bích (thép, inox, gang, nhựa) phù hợp để chống ăn mòn và chịu nhiệt.

✔ Xác định tiêu chuẩn sản xuất của các thiết bị hiện hữu: Đảm bảo mặt bích mới mua có cùng tiêu chuẩn (JIS, DIN, ANSI...) với các van, bơm đã có.

✔ Lựa chọn loại gioăng làm kín phù hợp: Gioăng phải chịu được nhiệt độ, hóa chất và áp suất của hệ thống để đảm bảo độ kín tuyệt đối.

Lưu ý quan trọng khi lắp đặt mặt bích D90

Quy trình lắp đặt chuẩn xác là mảnh ghép cuối cùng để đảm bảo hiệu suất mối nối:

• Siết bu lông theo hình chữ X (đối xứng): Luôn siết bu lông theo cặp đối xứng và siết dần từng vòng. Điều này đảm bảo lực ép lên gioăng là đồng đều, tránh tình trạng vênh mối nối và hỏng gioăng.

• Kiểm tra gioăng trước khi lắp: Đảm bảo gioăng còn nguyên vẹn, không bị rách, nứt hoặc biến dạng. Bề mặt gioăng và mặt bích phải sạch sẽ.

• Không siết quá lực: Sử dụng cờ lê lực (lực kế) để siết theo lực quy định của nhà sản xuất. Siết quá lực có thể làm đứt bu lông, biến dạng mặt bích hoặc làm hỏng gioăng.

• Kiểm tra rò rỉ sau khi vận hành: Sau khi lắp đặt xong và hệ thống đi vào vận hành, hãy tiến hành kiểm tra kỹ lưỡng các mối nối mặt bích để đảm bảo không có rò rỉ.

FAQ (Câu hỏi thường gặp)

1. Mặt bích D90 dùng cho ống kích thước bao nhiêu?

Mặt bích D90 được thiết kế chuyên dụng để kết nối với các loại ống có đường kính ngoài định danh là 90 mm (phi 90).

2. Mặt bích D90 có thể chịu được áp lực tối đa bao nhiêu?

Khả năng chịu áp tùy thuộc vào vật liệu và tiêu chuẩn sản xuất. Các cấp áp suất phổ biến cho mặt bích D90 bao gồm PN10 (10 bar), PN16 (16 bar) và PN25 (25 bar). Hãy kiểm tra thông số này trên thân mặt bích.

3. Tại sao tôi không thể lắp mặt bích D90 tiêu chuẩn JIS vào một chiếc van tiêu chuẩn DIN?

Mặc dù cùng là mặt bích D90, nhưng các tiêu chuẩn khác nhau (JIS và DIN) quy định kích thước đường kính ngoài, độ dày và quan trọng nhất là đường kính vòng lỗ bu lông khác nhau. Do đó, tâm lỗ bu lông sẽ bị lệch, bạn hoàn toàn không thể xỏ bu lông qua để kết nối.

4. Khi nào tôi nên ưu tiên dùng mặt bích thay vì hàn trực tiếp cho ống D90?

Bạn nên dùng mặt bích khi vị trí đó cần tháo lắp thường xuyên để bảo trì (như đầu máy bơm, van), khi cần kết nối các vật liệu khác nhau (thép nối nhựa), hoặc khi lắp đặt ở những nơi không cho phép dùng lửa hàn (như khu vực dễ cháy nổ).

5. Vật liệu nào phổ biến nhất cho mặt bích D90?

Các vật liệu phổ biến nhất bao gồm thép (cho công nghiệp), inox (cho môi trường ăn mòn), gang (cho hệ thống cấp thoát nước thông thường) và nhựa PVC hoặc HDPE (cho hệ thống ống nhựa tương ứng).

Kết luận

Mặt bích D90 là một phụ kiện kỹ thuật quan trọng, đóng vai trò then chốt trong việc tạo ra các mối nối bền vững, kín khít và linh hoạt trong các hệ thống đường ống phi 90. Cho dù trong hệ thống cấp nước sạch đô thị hay trong mạng lưới dẫn lưu chất phức tạp của nhà máy hóa chất, việc hiểu rõ và lựa chọn đúng mặt bích D90 là chìa khóa để đảm bảo sự an toàn và hiệu quả vận hành tối ưu.

Việc nắm vững cấu tạo, thông số kỹ thuật (như PN, JIS, DIN) và các ứng dụng thực tế sẽ giúp bạn chọn đúng loại mặt bích cho hệ thống, tránh được các rò rỉ tai hại và tối ưu hóa chi phí vận hành lâu dài.

Nếu bạn đang băn khoăn chưa biết chọn loại mặt bích D90 nào phù hợp nhất cho công trình của mình hoặc cần hỗ trợ kỹ thuật chi tiết, hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi. Chúng tôi tự hào là nhà cung cấp uy tín các thiết bị và phụ kiện đường ống chất lượng cao, sẵn sàng đồng hành cùng bạn để tạo nên những công trình bền vững nhờ vào mặt bích D90.
