Mặt Bích 90 Là Gì? Cấu Tạo, Thông Số Và Ứng Dụng Trong Hệ Thống Đường Ống

Trong các hệ thống đường ống công nghiệp vận chuyển nước, dầu khí, hơi nóng hoặc hóa chất, việc đảm bảo tính liên kết bền vững và độ kín tuyệt đối là yếu tố sống còn. Chỉ một rò rỉ nhỏ cũng có thể dẫn đến thất thoát tài sản hoặc gây mất an toàn lao động nghiêm trọng. Để giải quyết bài toán này, các kỹ sư thường ưu tiên sử dụng mặt bích – giải pháp kết nối linh hoạt và chịu lực tốt nhất hiện nay.

Trong số đó, mặt bích 90 nổi lên như một linh kiện thiết yếu, xuất hiện phổ biến từ các trạm bơm dân dụng đến những tổ hợp lọc hóa dầu quy mô lớn. Tuy nhiên, việc hiểu sai về thông số hoặc lựa chọn sai vật liệu mặt bích có thể dẫn đến những sự cố "tiền mất tật mang". Bài viết này sẽ phân tích chuyên sâu về mặt bích 90, giúp bạn nắm vững từ cấu tạo đến ứng dụng thực tế để tối ưu hóa hệ thống của mình.

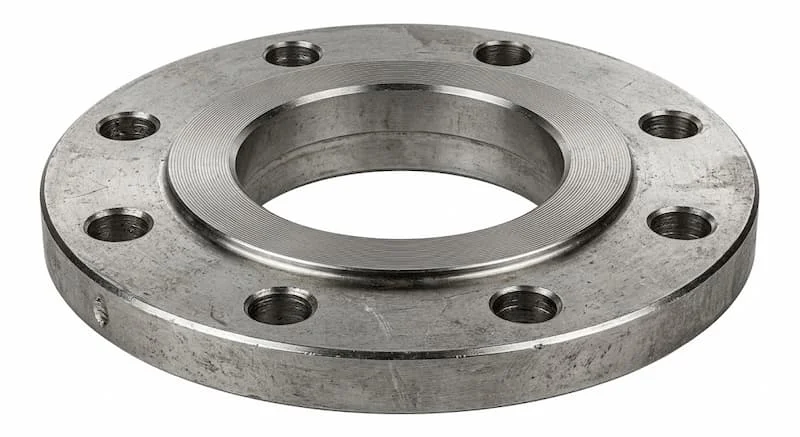

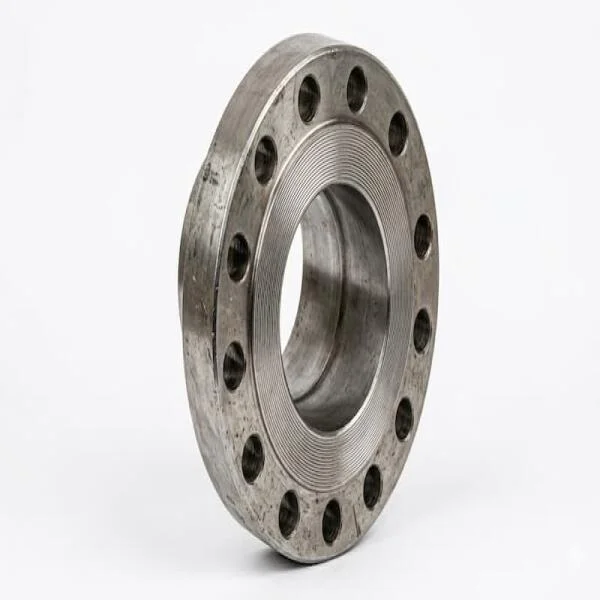

Mặt bích 90 là gì?

Flange 90 là một loại phụ kiện cơ khí có hình dạng đĩa tròn (hoặc vuông), được sử dụng để kết nối các đoạn đường ống, van, máy bơm và các thiết bị phụ trợ khác bằng hệ thống bu lông và gioăng kín. Tên gọi "90" trong thuật ngữ kỹ thuật thường được hiểu theo hai ngữ cảnh: hoặc là kích thước định danh của ống (DN90/Phi 90), hoặc là thành phần quan trọng trong các cụm kết nối khuỷu tay (Elbow) 90 độ để chuyển hướng dòng chảy.

Về cơ bản, mặt bích tạo ra một mối nối có tính cơ động cao. Khác với phương pháp hàn chết cố định, mặt bích cho phép người vận hành dễ dàng tháo lắp để vệ sinh, kiểm tra hoặc thay thế linh kiện mà không cần cắt bỏ đường ống.

Tại sao mặt bích lại không thể thiếu trong công nghiệp?

Sở dĩ Flange 90 được ưa chuộng là nhờ những ưu điểm vượt trội mà các kiểu nối ren hay nối dán không thể đáp ứng:

• Độ kín khít tuyệt đối: Khi được siết chặt, mặt bích nén gioăng làm kín, loại bỏ hoàn toàn nguy cơ rò rỉ ngay cả ở áp suất cao.

• Khả năng chịu tải trọng động: Kết nối mặt bích chịu được sự rung lắc và giãn nở nhiệt của hệ thống tốt hơn các mối nối cứng.

• Tính linh hoạt cao: Phù hợp với nhiều loại vật liệu từ kim loại đến nhựa công nghiệp.

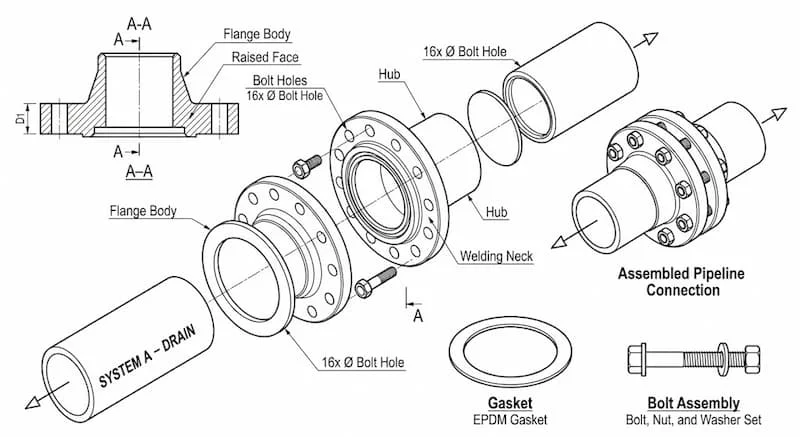

Cấu tạo và nguyên lý hoạt động của mặt bích

Một bộ kết nối mặt bích hoàn chỉnh không đơn thuần chỉ là một miếng thép, mà là một hệ thống gồm ba thành phần phối hợp chặt chẽ:

1. Thân mặt bích (Flange Body)

Đây là phần chịu lực chính, thường có dạng hình đĩa. Tùy vào môi trường lưu chất (axit, nước muối hay hơi nóng), thân mặt bích sẽ được chế tạo từ các vật liệu chuyên dụng:

• Thép carbon (A105, Q235): Phổ biến nhất nhờ giá thành rẻ và độ bền cơ học cao.

• Thép không gỉ (Inox 304, 316): Chuyên dùng cho môi trường hóa chất ăn mòn hoặc thực phẩm vi sinh.

• Gang & Nhựa (PVC, PPR): Sử dụng trong hệ thống cấp thoát nước dân dụng và xử lý nước thải.

2. Lỗ bu lông và bề mặt tiếp xúc

Xung quanh thân mặt bích được khoan các lỗ bu lông theo khoảng cách đồng tâm tuyệt đối. Số lượng lỗ (4, 8, 12...) và đường kính lỗ được quy định nghiêm ngặt bởi các tiêu chuẩn quốc tế như JIS, ANSI hay DIN để đảm bảo tính lắp lẫn.

3. Gioăng làm kín (Gasket)

Nằm giữa hai mặt bích, gioăng đóng vai trò là "chốt chặn" cuối cùng. Gioăng có thể làm bằng cao su (EPDM, NBR), chì (Graphite) hoặc vòng đệm kim loại tùy theo nhiệt độ và áp suất của dòng lưu chất.

Nguyên lý hoạt động

Nguyên lý của mặt bích dựa trên lực nén dọc trục. Khi ta siết chặt các bu lông, lực này truyền qua mặt bích và ép chặt gioăng làm kín vào bề mặt tiếp xúc (Raised Face hoặc Flat Face). Sự biến dạng của gioăng sẽ lấp đầy các khe hở li ti trên bề mặt kim loại, tạo ra một rào cản ngăn không cho vật chất bên trong thoát ra ngoài.

Phân loại mặt bích phổ biến trong kỹ thuật

Để chọn đúng loại Flange 90 cho dự án, bạn cần phân biệt rõ các biến thể thiết kế sau:

1. Mặt bích hàn cổ (Weld Neck Flange)

Loại này có phần cổ dài và thon, được hàn vát mép với đầu ống. Đây là "vua" của các loại mặt bích vì khả năng chịu áp lực cực cao và chống mỏi tốt. Nó thường xuất hiện trong các đường ống dẫn khí nén cao áp hoặc hơi bão hòa.

2. Mặt bích trượt (Slip On Flange)

Đúng như tên gọi, mặt bích này có đường kính trong lớn hơn ống một chút để có thể trượt ống vào bên trong. Sau đó, kỹ thuật viên sẽ hàn cả mặt trong và mặt ngoài. Loại này chi phí thấp và dễ căn chỉnh nên được dùng rất nhiều trong các hệ thống nước chữa cháy và cấp nước.

3. Mặt bích ren (Threaded Flange)

Thay vì hàn, loại này kết nối với ống bằng các bước ren. Đây là giải pháp tối ưu cho những khu vực dễ cháy nổ (nơi không được dùng tia lửa hàn) hoặc các hệ thống áp lực thấp, đường ống nhỏ.

4. Mặt bích mù (Blind Flange)

Đây là loại mặt bích không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các cửa chờ của thiết bị. Nó đóng vai trò như một cái nắp, cho phép mở rộng hệ thống sau này một cách dễ dàng.

Thông số kỹ thuật của Flange 90 cần lưu ý

Việc mua nhầm thông số mặt bích là lỗi phổ biến nhất dẫn đến lãng phí thời gian và ngân sách. Dưới đây là các thông số bạn bắt buộc phải kiểm tra:

1. Đường kính danh nghĩa (DN)

DN90 tương đương với đường kính ngoài của ống xấp xỉ 101.6mm đến 114mm tùy theo tiêu chuẩn. Hãy đảm bảo bạn không nhầm lẫn giữa DN (đường kính trong danh nghĩa) và Phi (đường kính ngoài thực tế).

2. Áp suất làm việc (Pressure Rating)

Áp suất là yếu tố quyết định độ dày của mặt bích. Các cấp áp suất thường gặp:

• PN10/PN16: Dùng cho hệ thống nước thông thường.

• Class 150/Class 300: Theo tiêu chuẩn Mỹ, dùng cho dầu khí và hóa chất.

3. Tiêu chuẩn sản xuất (Standards)

Đây là "ngôn ngữ chung" của ngành cơ khí. Một mặt bích sản xuất theo tiêu chuẩn JIS (Nhật Bản) sẽ không bao giờ lắp vừa với mặt bích tiêu chuẩn ANSI (Mỹ) do sai khác về tâm lỗ bu lông và độ dày.

• DIN: Tiêu chuẩn Đức/Châu Âu.

• BS: Tiêu chuẩn Anh.

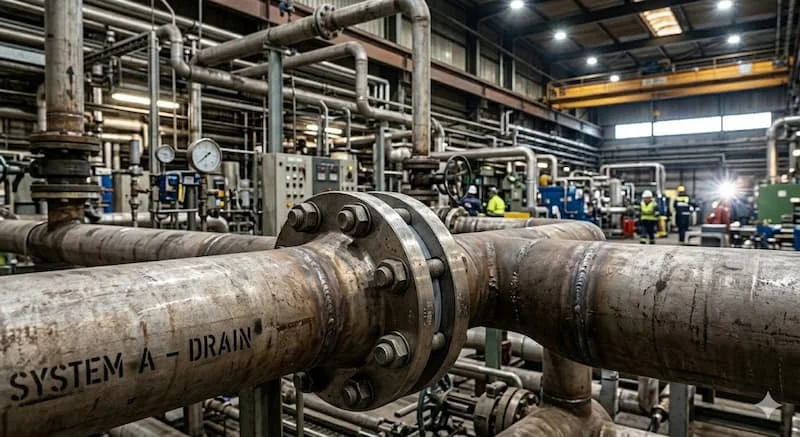

Ứng dụng thực tế của Flange 90

Flange 90 không chỉ là một phụ kiện rời rạc mà là mắt xích quan trọng trong chuỗi vận hành công nghiệp:

1. Trạm bơm và xử lý nước: Kết nối máy bơm với đường ống chính. Khả năng chống rung của mặt bích giúp máy bơm hoạt động êm ái hơn.

2. Ngành đóng tàu: Sử dụng mặt bích inox hoặc đồng để chống lại sự ăn mòn khốc liệt của nước biển.

3. Lò hơi và nhiệt điện: Nơi áp suất và nhiệt độ luôn ở ngưỡng cực hạn, mặt bích thép hợp kim là lựa chọn duy nhất để đảm bảo an toàn.

4. Công nghiệp thực phẩm: Sử dụng mặt bích vi sinh (Inox 316L) để đảm bảo bề mặt nhẵn bóng, không tích tụ vi khuẩn và dễ dàng vệ sinh (CIP).

Hậu quả của việc chọn sai: Nếu bạn sử dụng mặt bích thép carbon cho môi trường hóa chất, quá trình ăn mòn sẽ diễn ra chỉ trong vài tuần, dẫn đến thủng ống và gây ô nhiễm môi trường nghiêm trọng.

Những sai lầm thường gặp và Checklist lựa chọn

Để hệ thống hoạt động ổn định 20-30 năm, hãy tránh 3 sai lầm kinh điển:

1. Râu ông nọ chắp cằm bà kia: Lắp lẫn lộn các tiêu chuẩn (ví dụ mang bu lông hệ Inch siết cho mặt bích hệ Mét).

2. Siết bu lông không đều: Dẫn đến vênh mặt bích và làm hỏng gioăng ngay khi vừa vận hành.

3. Bỏ qua nhiệt độ: Nhiều người chỉ nhìn vào áp suất mà quên rằng ở nhiệt độ cao (trên 200°C), khả năng chịu lực của vật liệu sẽ giảm đi đáng kể.

Checklist chọn mặt bích "chuẩn chuyên gia":

• Xác định môi trường lưu chất (Nước, hóa chất, hay khí?).

• Kiểm tra áp suất vận hành tối đa của hệ thống.

• Xác định tiêu chuẩn của các thiết bị hiện hữu (Van, bơm đang dùng chuẩn gì?).

• Lựa chọn loại gioăng phù hợp (Cao su, PTFE hay kim loại?).

FAQ - Câu hỏi thường gặp về Flange 90

1. Mặt bích 90 dùng để làm gì?

Flange 90 được sử dụng để tạo mối nối có thể tháo rời giữa các đoạn ống, van hoặc thiết bị, giúp hệ thống kín khít và thuận tiện cho việc bảo trì, sửa chữa định kỳ.

2. Mặt bích có thể chịu áp lực bao nhiêu?

Khả năng chịu áp tùy thuộc vào tiêu chuẩn và vật liệu. Thông thường từ PN10 (10 bar) đến các loại cao áp như PN100 hoặc Class 2500 (hàng trăm bar).

3. Khi nào nên dùng mặt bích thay vì hàn trực tiếp?

Hãy dùng mặt bích khi vị trí đó cần tháo lắp thường xuyên (như đầu máy bơm), khi cần kết nối các loại vật liệu khác nhau (nhựa nối với thép), hoặc ở những nơi không cho phép dùng lửa hàn.

4. Tại sao mặt bích inox 304 lại đắt hơn thép carbon?

Vì inox 304 chứa hàm lượng Niken và Crom cao, giúp chống gỉ sét tuyệt đối trong môi trường ẩm ướt và hóa chất, trong khi thép carbon sẽ bị oxy hóa theo thời gian.

Kết luận

Mặt bích 90 đóng vai trò như một "khớp nối xương sống" trong mọi công trình đường ống. Việc hiểu rõ cấu tạo, tiêu chuẩn kỹ thuật và lựa chọn đúng vật liệu không chỉ giúp hệ thống vận hành bền bỉ mà còn tiết kiệm tối đa chi phí bảo trì lâu dài.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn thấu đáo về mặt bích 90. Nếu bạn đang băn khoăn chưa biết chọn loại mặt bích nào phù hợp cho hệ thống của mình, hãy liên hệ với đội ngũ kỹ thuật của chúng tôi để được tư vấn giải pháp tối ưu nhất cho mặt bích 90.
