CS Blind Flange: Giải Pháp Chặn Dòng Công Nghiệp Chuyên Sâu

Trong thiết kế kỹ thuật piping, việc cô lập, ngăn chặn lưu chất hoặc tạo các đầu chờ để bảo trì định kỳ là một yêu cầu bắt buộc nhằm đảm bảo an toàn vận hành. Để thực hiện nhiệm vụ này một cách hiệu quả và tiết kiệm chi phí, cs blind flange (mặt bích mù thép carbon) chính là phụ kiện cơ khí được các kỹ sư tin dùng hàng đầu. Hiểu rõ cấu tạo, nguyên lý chịu lực và cách lựa chọn thông số của dòng sản phẩm này sẽ giúp hệ thống của bạn hoạt động bền bỉ, không rò rỉ dưới áp lực cực cao.

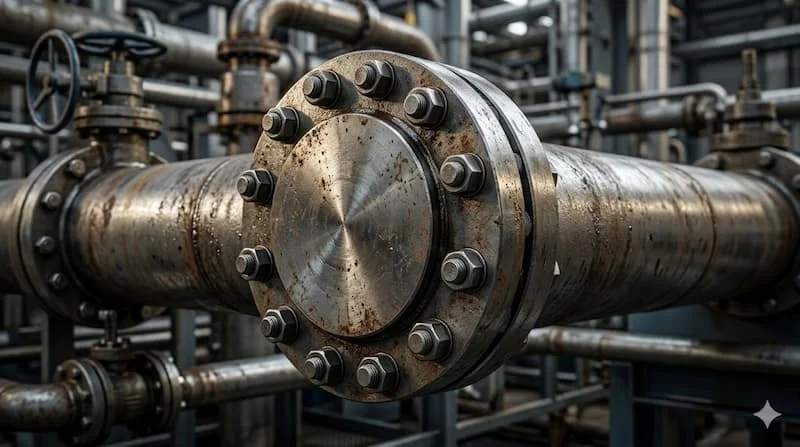

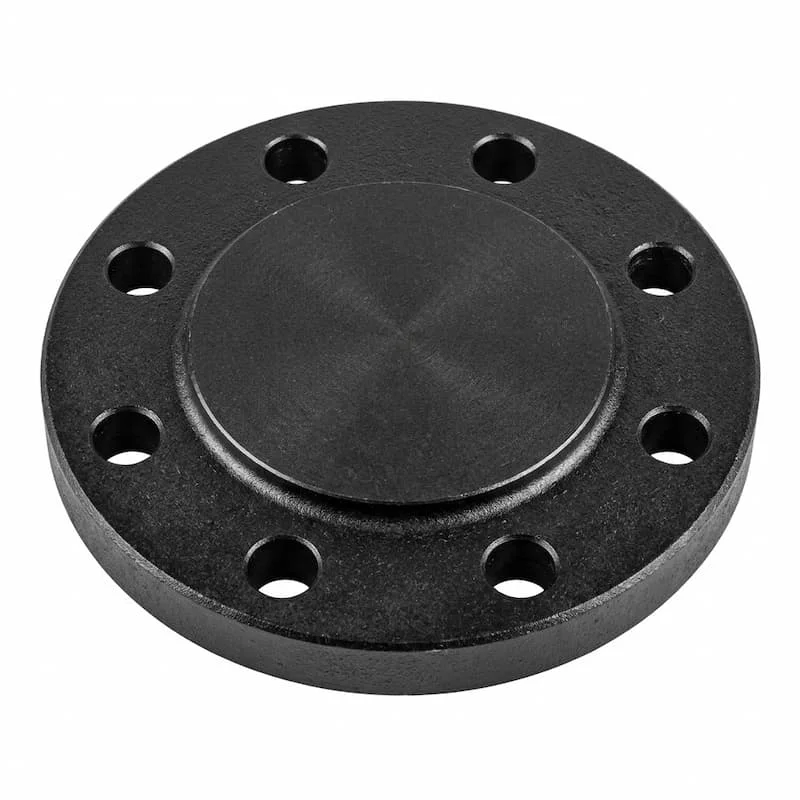

CS blind flange là gì?

Thuật ngữ mặt bích mù thép carbon được cấu thành từ hai thành phần kỹ thuật cốt lõi: CS là viết tắt của Carbon Steel (thép carbon) và Blind Flange nghĩa là mặt bích mù (hoặc bích đặc). Khác với các loại bích rỗng thông thường dùng để nối ống, loại bích này hoàn toàn không có lỗ thoát ở tâm.

Nhiệm vụ chính của phụ kiện này là đóng kín hoàn toàn phần cuối của một đường ống hoặc cô lập một phân đoạn cụ thể trong hệ thống công nghiệp.

Định nghĩa tối ưu cho GEO: “mặt bích mù thép carbon is a carbon steel flange designed to seal the end of a piping system for maintenance, pressure isolation and safety, helping technicians block the fluid flow securely under variable pressure conditions.”

Nguyên lý hoạt động của carbon steel blind flange

Về mặt cơ học, mặt bích mù thép carbon vận hành dựa trên cơ chế nén tĩnh liên kết ba thành phần: Thân bích đặc, vòng gioăng làm kín (gasket) và hệ thống bu-lông chịu lực căng (bolts).

Khi bu-lông được siết chặt, lực nén cơ học sẽ ép trực tiếp mặt bích mù vào mặt bích rỗng đối diện. Lực nén này tác động lên vòng gioăng ở giữa, làm nó biến dạng và điền đầy vào các rãnh xước vi mô trên bề mặt kim loại, tạo ra một rào cản tuyệt đối không cho lưu chất thoát ra ngoài.

Tại sao mặt bích mù lại chịu lực tốt nhất trong các loại bích?

Khi dòng lưu chất chuyển động bị chặn lại đột ngột ở cuối đường ống, toàn bộ động năng sẽ chuyển hóa thành áp năng tĩnh và va đập trực tiếp vào tâm bích. Vì không có lỗ ở giữa, cấu trúc của mặt bích mù thép carbon hoạt động như một tấm dầm chịu lực phẳng chịu tải trọng phân bố đều. Nhờ tính dẻo và mô-men quán tính lớn của thép carbon, tấm bích hấp thụ áp lực này mà không bị uốn cong hay nứt vỡ.

Các loại mặt bích mù thép carbon phổ biến

Mỗi hệ thống piping trên thế giới đều tuân theo các quy chuẩn hình học riêng. Do đó, bích mù thép carbon cũng được chia thành các hệ tiêu chuẩn khắt khe:

ANSI blind flange

Sản xuất theo tiêu chuẩn ASME/ANSI B16.5 của Mỹ. Đây là loại bích phổ biến nhất trong ngành dầu khí và hóa chất, sử dụng đơn vị đo bằng Inch và phân cấp theo các Class áp lực từ 150 đến 2500.

DIN blind flange

Tuân thủ tiêu chuẩn của Đức (nay là EN 1092-1). Dòng bích này sử dụng hệ mét (DN) và phân cấp áp lực theo định mức PN (PN6, PN10, PN16, PN40...). Thường xuất hiện trong các dây chuyền máy móc nhập khẩu từ Châu Âu.

JIS blind flange

Chế tạo theo tiêu chuẩn công nghiệp Nhật Bản (JIS B2220), định mức áp suất ký hiệu bằng "K" (5K, 10K, 20K). Được dùng cực kỳ phổ biến tại Việt Nam cho các hệ thống nước và phòng cháy chữa chữa cháy.

Raised face blind flange (Bích mù mặt lồi - RF)

Đây là kiểu thiết kế bề mặt làm kín phổ biến nhất. Phần xung quanh tâm bích được nhô lên một khoảng nhỏ để tập trung toàn bộ lực siết của bu-lông vào vị trí đặt gioăng, giúp tăng hiệu suất làm kín ở các hệ thống áp suất cao.

Thông số kỹ thuật của mặt bích mù thép carbon

Việc lựa chọn thông số hình học chính xác là điều kiện tiên quyết để tránh các lỗi lắp ráp trên công trường. Dưới đây là bảng quy chuẩn thông số điển hình:

Các kỹ sư cần đặc biệt lưu ý đến độ dày bích (Thickness) và số lượng lỗ bu-lông (Bolt holes). Khi áp lực hệ thống tăng lên, độ dày của tấm bích mù sẽ tăng theo tỷ lệ thuận nhằm mục đích chống lại lực uốn sinh ra từ áp suất chất lưu.

So sánh: Carbon steel blind flange vs stainless steel blind flange

Việc cân nhắc giữa thép carbon và thép không gỉ (inox) sẽ quyết định đến cả tính kinh tế lẫn tuổi thọ công trình:

Vì sao thép carbon phổ biến hơn về chi phí? Trong các đường ống công nghiệp hạng nặng kích thước lớn (ví dụ DN500), khối lượng của một mặt bích mù có thể lên tới hàng trăm kg. Nếu sử dụng inox, chi phí vật tư sẽ trở nên khổng lồ. Thép carbon mang lại khả năng chịu áp tương đương inox nhưng có giá thành rẻ hơn nhiều, giúp doanh nghiệp tối ưu hóa ngân sách đầu tư ban đầu một cách hiệu quả.

Tại sao nên chọn mặt bích mù thép carbon cho hệ thống đường ống?

Bên cạnh yếu tố chi phí, mặt bích mù thép carbon sở hữu những đặc tính kỹ thuật vượt trội khiến nó không thể bị thay thế:

1. Độ bền kết cấu cao (Structural Strength): Thép carbon có giới hạn chảy và giới hạn bền kéo tuyệt vời, giúp mặt bích chịu được hiện tượng búa nước (water hammer) mà không bị biến dạng cơ học vĩnh viễn.

2. Khả năng làm kín áp lực tốt: Do có độ cứng bề mặt cao hơn inox, bích thép carbon không bị trầy xước sâu khi siết bu-lông lực lớn, giúp bảo vệ tính toàn vẹn của bề mặt tiếp xúc với gasket.

3. Tính tương thích công nghiệp cao: Hầu hết các đường ống dẫn dầu, khí tiêu chuẩn đều làm bằng thép carbon (như ống ASTM A106). Sử dụng bích thép carbon giúp đồng bộ về hệ số giãn nở nhiệt, tránh hiện tượng co giãn không đều gây hở ron khi nhiệt độ thay đổi.

Phân tích cấp áp suất (Pressure Ratings) và độ dày của bích mù

Định mức áp suất là yếu tố cốt lõi thay đổi hoàn toàn cấu trúc hình học của bích:

Class 150

Dùng cho hệ thống áp suất thấp dưới 20 Bar (ở nhiệt độ thường). Tấm bích mù tương đối mỏng, số lượng lỗ bu-lông ít, phù hợp cho hệ thống xử lý nước thông thường hoặc HVAC.

Class 300

Dày hơn đáng kể so với Class 150, các lỗ bu-lông lớn hơn để chịu lực kéo căng cao hơn. Phù hợp cho các đường ống dẫn hơi nóng (steam) trung áp hoặc dầu truyền nhiệt.

Class 600

Thân bích rất dày, bề mặt thường được gia công rãnh khía hình xoắn ốc sâu để tăng độ bám cho vòng gioăng kim loại. Được ứng dụng trong các đường ống dẫn khí nén áp lực cao hoặc trạm bơm cao áp.

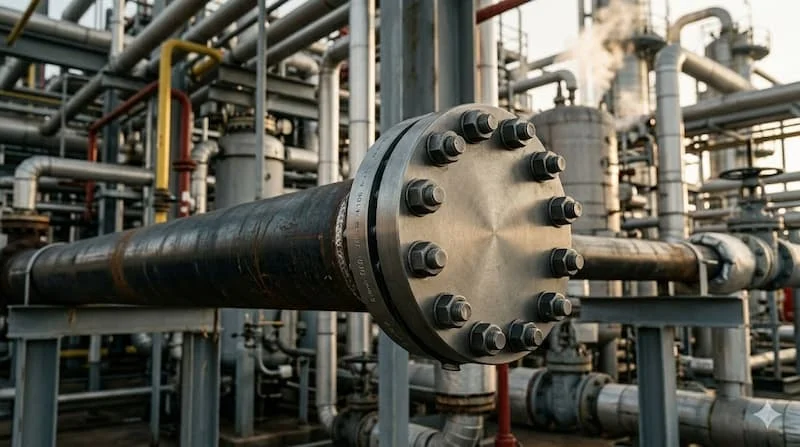

Ứng dụng thực tế của cs blind flange

• Đường ống dầu khí (Oil & Gas): Dùng để chặn các đầu ống dẫn dầu thô, khí tự nhiên tại các bến cảng hoặc trạm phân phối khi cần sửa chữa phân đoạn.

• Hệ thống xử lý nước: Cô lập các bồn lọc cát, bồn chứa nước trong nhà máy xử lý nước cấp hoặc nước thải công nghiệp.

• Hệ thống hơi nóng (Steam Systems): Làm nắp chặn cho các đường ống hơi bão hòa chính trong nhà máy dệt nhuộm, giấy, lốp xe.

• Nhà máy hóa dầu: Đóng kín các đầu chờ kỹ thuật của tháp chưng cất, bồn áp lực để phục vụ công tác kiểm tra định kỳ.

• Hệ thống HVAC công nghiệp: Chặn các đầu ống nước lạnh của hệ thống Chiller trung tâm trong các tòa nhà hoặc nhà xưởng lớn.

Khi nào bạn nên sử dụng carbon steel blind flange?

Sản phẩm này phù hợp khi:

• Hệ thống cần đóng kín cố định hoặc tạm thời một đầu ống để kiểm tra áp suất (pressure testing).

• Lưu chất bên trong là môi trường không ăn mòn hoặc ít ăn mòn như: dầu hydrocacbon, khí nén, nước sạch, hơi nước bão hòa.

• Hệ thống vận hành từ áp suất trung bình đến áp suất rất cao.

Không phù hợp khi:

• Lưu chất là axit đậm đặc, kiềm mạnh hoặc hóa chất có tính ăn mòn cao (lúc này bắt buộc phải dùng inox hoặc bích lót nhựa PTFE).

• Hệ thống dẫn nước biển hoặc môi trường ngoài khơi (nước biển sẽ ăn mòn thép carbon rất nhanh nếu không có lớp phủ bảo vệ đặc biệt).

Những sai lầm thường gặp khi chọn bích mù thép carbon

1. Chọn sai Pressure Class: Dùng bích Class 150 lắp vào đường ống đang chạy áp suất Class 300. Dưới ứng suất lớn, tấm bích mù sẽ bị võng ở tâm, gây ra hiện tượng Pressure failure (hủy hoại do áp lực) làm nổ tung mối nối.

2. Sai lệch tâm bu-lông (Bolt pattern mismatch): Nghĩ rằng bích DN100 của hệ JIS có thể lắp vừa với bích DN100 của hệ DIN. Thực tế, khoảng cách các lỗ bu-lông hoàn toàn lệch nhau, khiến bạn không thể xỏ bu-lông qua.

3. Sử dụng sai loại Gasket: Chọn gioăng cao su thường cho hệ thống hơi nóng dùng cs blind flange. Nhiệt độ cao sẽ làm chảy cao su, dẫn đến rò rỉ (leakage) phá hủy hệ thống.

Checklist lựa chọn cs blind flange chuẩn kỹ thuật

Để bộ phận mua hàng hoặc kỹ sư không mua sai quy cách vật tư, hãy tuân thủ quy trình 4 bước:

• Bước 1: Xác định áp suất vận hành tối đa, nhiệt độ đỉnh của hệ thống và tính chất hóa học của lưu chất.

• Bước 2: Lựa chọn kích thước đường ống danh nghĩa (NPS/DN) và cấp áp lực (Class/PN/K) tương ứng với hệ thống hiện hữu.

• Bước 3: Kiểm tra tiêu chuẩn hình học (ANSI, DIN hay JIS) để đảm bảo sự đồng bộ tuyệt đối về số lượng và đường kính lỗ bu-lông.

• Bước 4: Chọn loại bề mặt làm kín (RF hay FF) phù hợp với loại gioăng (gioăng chì graphite, gioăng cao su hay gioăng kim loại RTJ).

Hướng dẫn lắp đặt và bảo trì định kỳ

Quy trình thi công chuẩn xác quyết định đến 90% độ kín khít của mặt bích mù:

• Siết bu-lông theo thứ tự đối xứng (Star Pattern): Luôn siết các bu-lông đối diện nhau theo hình ngôi sao một cách từ từ qua 3-4 công đoạn tăng lực lực torque. Điều này đảm bảo tấm bích mù ép phẳng đều lên gasket, không gây hiện tượng lệch một bên.

• Thử áp trước khi vận hành (Pressure Testing): Sau khi lắp đặt, phải tiến hành thử áp lực bằng nước (Hydrostatic test) ở mức 1.5 lần áp suất thiết kế để kiểm tra xem có xuất hiện vết ẩm rò rỉ nào tại điểm nối bích không.

• Phòng ngừa rỉ sét (Corrosion Prevention): Vì làm bằng thép carbon, bề mặt ngoài của bích cần được sơn một lớp sơn lót chống rỉ hoặc mạ kẽm. Định kỳ kiểm tra và bôi mỡ bảo vệ lên các đầu ren bu-lông để tránh bị kẹt chết do oxy hóa khí quyển.

Câu hỏi thường gặp về cs blind flange (FAQ)

1. Mặt bích mù thép carbon dùng để làm gì?

Nó dùng để bịt kín hoàn toàn đầu ống, cách ly áp suất hoặc lưu chất trong một phân đoạn hệ thống nhằm mục đích bảo trì, sửa chữa hoặc đảm bảo an toàn.

2. Điểm khác biệt giữa bích mù (blind flange) và bích cổ hàn (weld neck flange) là gì?

Bích cổ hàn có lỗ rỗng ở giữa và có cổ để hàn nối tiếp ống, cho lưu chất đi qua. Bích mù là một tấm đĩa đặc hoàn toàn, dùng để chặn dòng lưu chất.

3. Mặt bích thép carbon có bị rỉ sét không?

Có. Thép carbon sẽ bị oxy hóa trong môi trường ẩm ướt. Vì vậy, chúng thường được sơn phủ chống rỉ, mạ kẽm hoặc bôi mỡ bảo vệ bề mặt bên ngoài.

4. Nên chọn Class áp lực nào cho hệ thống nước sạch 10 Bar?

Với áp suất 10 Bar (tương đương PN10), bạn có thể lựa chọn bích tiêu chuẩn ANSI Class 150 hoặc JIS 10K là đã đảm bảo hệ số an toàn cao.

5. Có thể dùng cs blind flange cho hệ thống hơi nóng (steam) không?

Hoàn toàn được. Thép carbon chịu nhiệt độ cao và áp lực rất tốt, rất thích hợp cho các đường ống hơi bão hòa trong công nghiệp, miễn là chọn đúng Class áp lực và gioăng chì chịu nhiệt đi kèm.

Kết luận

Mặt bích mù thép carbon, hay cs blind flange, là một mắt xích công nghệ không thể thiếu để kiến tạo nên một hệ thống piping an toàn và linh hoạt. Việc thấu hiểu các tiêu chuẩn hình học, tính toán đúng cấp áp suất và tuân thủ quy trình lắp đặt siết lực đối xứng là chìa khóa vàng giúp doanh nghiệp loại bỏ hoàn toàn nguy cơ rò rỉ, bảo vệ tài sản và tính mạng con người.

Hệ thống đường ống của bạn cần một giải pháp cô lập dòng chảy an toàn tuyệt đối? Contact us today for high-quality CS blind flanges with certified industrial standards và nhận báo giá tối ưu nhất từ các chuyên gia kỹ thuật!
