Cẩm Nang Kỹ Thuật Về Cút Nước 3 Chạc: Phân Loại, Thông Số Và Quy Trình Lắp Đặt Chuẩn Khí

Vì Sao Hệ Thống Đường Ống Cần Cút Nước 3 Chạc?

Trong quá trình thiết kế và thi công mạng lưới cấp thoát nước dân dụng hay các tổ hợp công nghiệp, một trong những thách thức lớn nhất là làm thế nào để phân phối lưu chất từ một trục nguồn chính đến nhiều khu vực tiêu thụ khác nhau. Hãy tưởng tượng một tòa nhà cao tầng hoặc một xưởng sản xuất, dòng nước xuất phát từ trạm bơm tổng cần phải rẽ nhánh đồng thời vào các phòng ban, các dây chuyền hoặc các thiết bị đầu cuối như vòi sen, bồn rửa, máy làm mát. Việc kéo riêng lẻ từng đường ống từ nguồn đến từng vị trí là điều hoàn toàn bất khả thi vì nó vừa gây lãng phí vật tư, vừa làm cho hộp kỹ thuật trở nên cồng kềnh, nghẹt thở.

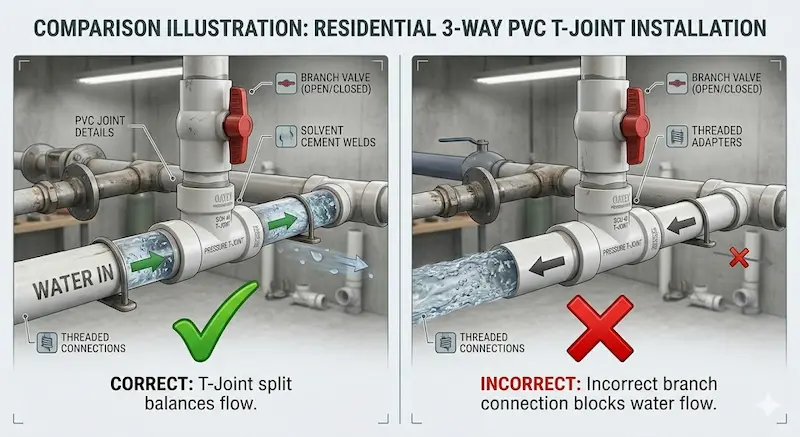

Tuy nhiên, việc chia nhánh đường ống không đơn giản là cắt ống và nối bừa bãi. Sai lầm phổ biến nhất của những người thợ không chuyên là phân nhánh sai quy cách, tạo ra các góc ngoặt cản trở dòng chảy hoặc thắt nút cổ chai. Điều này dẫn đến hiện tượng tụt áp nghiêm trọng—nơi thì nước phun mạnh, nơi thì chỉ nhỏ giọt—đồng thời tạo ra các điểm xung yếu gây rò rỉ âm thầm trong tường. Để giải quyết triệt để bài toán phân phối động lực học này, cút nước 3 chạc chính là phụ kiện kỹ thuật cốt lõi. Thiết bị này giúp phân tách và điều hướng dòng lưu chất một cách linh hoạt, khoa học, bảo toàn áp suất tối đa cho toàn bộ hệ thống ống dẫn.

Cút Nước 3 Chạc Là Gì?

Cút nước 3 chạc là phụ kiện đường ống chuyên dụng có cấu trúc gồm ba ngả nối, dùng để liên kết các đoạn ống lại với nhau nhằm phân chia hoặc hòa tách dòng lưu chất thành hai hướng khác nhau. Thiết bị này còn có các tên gọi công nghiệp khác như ba chạc, tê nước, co chữ T, hoặc fitting chia nhánh.

Vai trò cốt lõi của loại phụ kiện này là thiết lập các điểm giao cắt cơ động trên đường ống, giúp kỹ sư dễ dàng kiểm soát lưu lượng và mở rộng quy mô đường ống mà không cần cấu trúc lại hệ thống trục chính. Nhờ có nó, dòng lưu chất được phân bổ đồng đều đến mọi vị trí thiết kế một cách an toàn và kín kẽ.

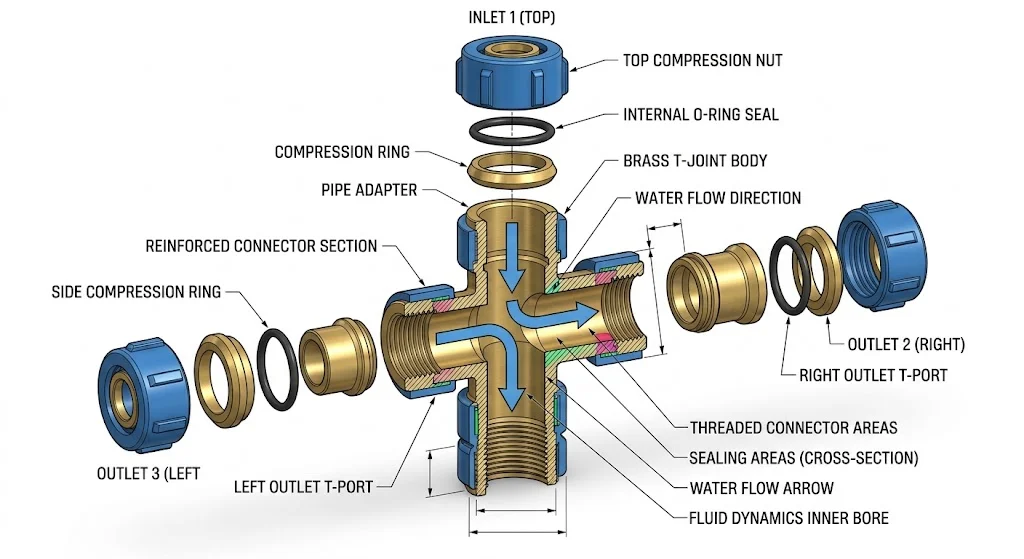

Nguyên Lý Hoạt Động Của Cút Nước 3 Chạc

Cơ chế vận hành của cút nước 3 chạc dựa trên các quy luật về động lực học chất lưu và định luật bảo toàn khối lượng. Khi một dòng lưu chất di chuyển với áp suất nhất định đi vào cổng chính (Inlet) của cút, nó sẽ va đập vào vách ngăn hoặc điểm chia ngả bên trong thân cút, sau đó tự động phân tách động năng để thoát ra ngoài qua hai cổng nhánh (Outlet).

Điểm mấu chốt chi phối đến hiệu suất áp lực chính là góc chia dòng của thiết bị:

• Đối với dòng cút chữ T (Góc chia $90^\circ$): Dòng nước khi di chuyển thẳng sẽ bị ép chuyển hướng đột ngột một góc vuông. Sự thay đổi hướng đi quá gắt này tạo ra các vùng xoáy hỗn lưu (turbulence) lớn tại tâm cút, làm tăng lực ma sát và gây tổn thất áp suất (sụt áp) đáng kể ở các đầu ra.

• Đối với dòng cút chữ Y (Góc chia $45^\circ$): Thiết kế vát chéo giúp dòng nước lướt đi mượt mà hơn rất nhiều. Chất lưu được dẫn hướng thoai thoải sang hai bên, giảm thiểu tối đa sự xuất hiện của dòng xoáy nghịch, nhờ đó bảo toàn áp suất và gia tăng tốc độ dòng chảy một cách tối ưu.

Chính vì vậy, trong các hệ thống đòi hỏi lưu lượng lớn và dòng chảy liên tục tốc độ cao, các kỹ sư luôn ưu tiên cấu trúc hình chữ Y để hạn chế hiện tượng sụt áp, trong khi cấu trúc chữ T thường được dùng ở các không gian hẹp đòi hỏi đường đi vuông góc vuông vắn theo góc tường.

Cấu Tạo Của Cút Nước 3 Chạc

Để có khả năng chống chịu áp lực thủy tĩnh liên tục trong hàng chục năm, cấu tạo của cút nước 3 chạc được tối ưu hóa cơ khí hóa cực kỳ nghiêm ngặt:

         [ Cổng nhánh 1 ]
                ▲
                │
[ Cổng vào ] ───┼───► [ Cổng nhánh 2 ]  (Cấu trúc chia dòng bên trong thân cút)

• Thân cút (Body): Phần khung xương chịu lực chính, được đúc dày dặn để chống chịu lại áp lực va đập dội ngược của dòng nước. Độ dày của thân cút quyết định trực tiếp đến tuổi thọ sản phẩm; thân cút quá mỏng sẽ rất dễ bị nứt vỡ, giòn gãy khi hệ thống xảy ra hiện tượng búa nước.

• Các đầu nối (Inlet/Outlet Ports): Gồm 3 miệng ống được gia công chính xác tuyệt đối về đường kính để đảm bảo độ đồng tâm khi kết nối với ống dẫn chính.

• Ren hoặc Socket kết nối: Tùy thuộc vào chủng loại, các đầu nối sẽ được tiện ren trong, ren ngoài (đối với dòng cút kim loại) hoặc để trơn dạng lòng sâu (Socket - đối với dòng cút nhựa dán keo/hàn nhiệt) nhằm tạo mối liên kết cơ khí bền vững.

• Gioăng làm kín (Gasket): Xuất hiện trên các dòng cút 3 chạc nối nhanh thông minh hoặc cút cơ khí chịu áp cao, giúp điền đầy các khe hở vi mô, ngăn chặn nước thẩm thấu ra ngoài môi trường.

Các Loại Cút Nước 3 Chạc Phổ Biến Hiện Nay

Thị trường phụ kiện đường ống hiện nay phân mảnh rất rõ rệt dựa trên thiết kế, vật liệu và phương thức thi công nhằm đáp ứng chính xác từng điều kiện môi trường đặc thù:

Phân loại theo cấu trúc hình học

• Cút chữ T (Tee Fitting): Góc chia nhánh vuông góc $90^\circ$, kiểu dáng cân đối, dễ bố trí đi dây dọc theo các chân tường, hộp kỹ thuật dân dụng.

• Cút chữ Y (Wye Fitting): Góc chia nhánh thoai thoải $45^\circ$ hoặc $60^\circ$, tối ưu dòng chảy, chuyên dùng cho hệ thống thoát nước trục đứng, nước thải công nghiệp để tránh tắc nghẽn và sụt áp.

Phân loại theo vật liệu chế tạo

• Vật liệu nhựa PVC: Giá thành rẻ, bề mặt lòng ống siêu nhẵn chống bám cặn tốt, chuyên dùng cho hệ thống thoát nước thải, tưới tiêu nông nghiệp, nước lạnh dân dụng.

• Vật liệu nhựa chịu nhiệt PPR: Kết nối bằng phương pháp hàn nhiệt nóng chảy tạo thành một khối đồng nhất hoàn toàn. Đây là lựa chọn bắt buộc cho đường ống dẫn nước nóng sinh hoạt, khả năng chịu nhiệt chịu áp vượt trội PVC.

• Vật liệu Inox (SUS304, SUS316): Chống ăn mòn tuyệt đối, chịu được hóa chất, axit loãng và nhiệt độ cực cao, chuyên dùng trong nhà máy thực phẩm, dược phẩm, hóa chất.

• Vật liệu Đồng thau (Brass): Độ bền cơ học cao, chống rêu mốc tốt, thường thiết kế dạng nối ren để lắp ráp tại các cụm đồng hồ nước, đầu máy bơm.

• Vật liệu nhựa HDPE: Có tính đàn hồi, dẻo dai cực tốt, chịu được tia UV, chuyên dùng cho các đường ống cấp nước sạch chôn ngầm dưới lòng đất quy mô lớn.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Cút 3 Chạc

Việc lựa chọn phụ kiện dựa trên cảm tính hoặc ước lượng bằng mắt thường là nguyên nhân hàng đầu dẫn đến các sự cố phá hủy đường ống khi đưa vào vận hành thực tế. Bạn bắt buộc phải đối chiếu nghiêm ngặt các thông số kỹ thuật sau:

• Kích thước định danh (DN / Inch): Từ DN15 (21mm), DN20 (27mm), DN25 (34mm) cho đến các kích cỡ công nghiệp lớn. Chọn sai kích thước sẽ khiến bạn không thể lắp ráp hoặc tạo ra các điểm thắt nút cổ chai gây sụt áp đột ngột và làm giảm lưu lượng nước.

• Áp suất làm việc định mức (Pressure Rating - PN): Ví dụ PN10, PN16, PN25. Hệ thống áp lực cao (sau máy bơm tăng áp) bắt buộc phải chọn cút có chỉ số PN tương thích, nếu chọn van/cút thiếu tải, áp lực nước lớn sẽ thổi tung mối nối.

• Nhiệt độ chịu tải tối đa: Hệ thống nước nóng lò hơi, bình bảo ôn bắt buộc phải dùng cút PPR chịu nhiệt hoặc cút inox/đồng. Nếu dùng sai vật liệu nhựa PVC thông thường cho nước nóng, cút sẽ bị co móp, biến dạng và nứt bể ngay lập tức.

• Tiêu chuẩn bước ren: Đối với các dòng cút nối ren, cần làm rõ là ren chuẩn NPT (ren côn) hay BSP (ren thẳng) để đảm bảo độ khít tuyệt đối khi thắt chặt cơ khí.

So Sánh Cút Nước 3 Chạc Chữ T Và Chữ Y

Để giúp bạn đưa ra lựa chọn đầu tư chuẩn xác, tối ưu hóa công năng cho từng khu vực trong hệ thống, hãy cùng tham khảo bảng đối chiếu trực quan dưới đây:

Cút Nước 3 Chạc Được Dùng Trong Những Hệ Thống Nào?

Thiết bị này có mặt ở hầu hết mọi công trình, giữ vai trò như những nút giao thông huyết mạch trên bản đồ đường ống:

• Hệ thống cấp nước sinh hoạt gia đình: Chia nước từ trục chính vào các khu vệ sinh, nhà bếp, kết nối các đầu vòi nước, bình nóng lạnh.

• Hệ thống tưới tiêu nông nghiệp: Phân nhánh đường ống dẫn nước từ máy bơm ra các béc phun mưa, hệ thống tưới nhỏ giọt trên cánh đồng công nghệ cao.

• Hệ thống phòng cháy chữa cháy (PCCC): Sử dụng các cút 3 chạc bằng thép mạ kẽm hoặc gang để chia nhỏ dòng nước áp lực lớn ra các họng phun cứu hỏa bách phân.

• Hệ thống điều hòa trung tâm & HVAC: Điều phối dòng nước làm mát hoặc môi chất lạnh đi vào các giàn trao đổi nhiệt trong các tòa nhà lớn.

• Nhà máy công nghiệp: Dẫn hướng dòng hóa chất, dầu thô, hoặc hơi nước áp lực cao phục vụ dây chuyền sản xuất khép kín.

Những Sai Lầm Thường Gặp Khi Lắp Cút Nước 3 Chạc

• Chia nhánh quá nhiều trên một trục chính ngắn: Hành động này làm phân rã áp lực nước một cách nghiêm trọng, khiến các thiết bị ở cuối đường ống hầu như không có nước sử dụng.

• Lắp đặt lệch trục, cưỡng bức mối nối: Khi đường ống không thẳng tâm, việc cố tình dùng lực siết ren hoặc ép mối hàn sẽ tạo ra một nội ứng lực không đều lên thân cút, khiến phụ kiện rất dễ bị nứt nẻ sau một thời gian ngắn vận hành.

• Không làm sạch đầu nối trước khi dán keo hoặc hàn nhiệt: Bụi bẩn, dầu mỡ hoặc nước đọng dính ở đầu ống sẽ làm mất tác dụng bám dính của keo hoặc làm rỗ mối hàn nhiệt, gây ra hiện tượng rò rỉ ngầm trong tường cực kỳ khó xử lý.

Hướng Dẫn Lắp Cút Nước 3 Chạc Đúng Kỹ Thuật

Để đảm bảo mối nối của bạn bền bỉ theo thời gian, hãy thực hiện quy trình lắp đặt theo các bước checklist chuẩn chỉnh dưới đây:

•  Bước 1 (Đo đạc và Cắt ống): Đo đạc chính xác chiều dài cần cắt. Sử dụng kéo cắt ống chuyên dụng để vết cắt vuông góc, không bị ba-via hay méo mó.

•  Bước 2 (Vệ sinh bề mặt): Dùng giẻ sạch lau khô hoàn toàn lòng trong của cút và mặt ngoài của đầu ống. Tuyệt đối không để dính cát bụi hay giọt nước nào.

•  Bước 3 (Thực hiện kết nối):

  • Đối với dòng nhựa PVC: Thoa đều một lớp keo dán chuyên dụng lên cả hai bề mặt tiếp xúc, đẩy nhanh ống vào cút và giữ chặt trong 10-15 giây để keo chết.

  • Đối với dòng nhựa PPR: Gia nhiệt đồng thời cả ống và cút bằng máy hàn nhiệt theo đúng số giây quy định của từng kích thước DN, sau đó rút ra và đẩy thẳng hai phần vào nhau (tuyệt đối không xoay ống khi đẩy).

  • Đối với dòng nối ren: Quấn băng tan (cao su non) sạch dầu mỡ theo chiều thuận kim đồng hồ khoảng 15-20 vòng trước khi vặn ren.

•  Bước 4 (Kiểm tra và Thử áp): Để mối nối ổn định (ít nhất 2 giờ đối với keo dán), sau đó mở van xả nước thử tải ở áp lực cao nhất để nghiệm thu độ kín khít.

Lưu Ý Khi Chọn Và Sử Dụng Cút Nước 3 Chạc

• Hãy luôn ưu tiên chọn phụ kiện cút nước 3 có cùng thương hiệu và vật liệu với đường ống dẫn chính để đảm bảo tính đồng bộ hoàn hảo về mặt giãn nở nhiệt và độ bám dính cơ khí.

• Tại các vị trí đường ống chôn ngầm trong tường hoặc dưới lòng đất, tuyệt đối không sử dụng các mối nối ren vì ren kim loại rất dễ bị oxy hóa và rò rỉ theo thời gian. Các vị trí này bắt buộc phải sử dụng phương pháp hàn nhiệt đồng khối hoặc dán keo chất lượng cao.

• Đối với các hệ thống dẫn nước có áp lực thay đổi đột ngột (gần vị trí đóng mở van nhanh), cần bố trí thêm các đai kẹp định vị cố định gần cút 3 chạc để giảm thiểu lực tác động chấn động cơ học lên phụ kiện. Bạn có thể tham khảo thêm các dòng phụ kiện lắp đặt bổ trợ chính hãng tại [chèn link: danh-muc-phu-kien-dinh-vi-ong-nuoc].

Câu Hỏi Thường Gặp Về Cút Nước 3

Cút nước 3 chạc chữ T và chữ Y khác nhau cơ bản thế nào?

Điểm khác biệt lớn nhất nằm ở góc chia dòng. Cút chữ T chia góc $90^\circ$, tạo ra lực cản và độ sụt áp cao hơn, thích hợp đi dây góc hẹp. Cút chữ Y chia góc $45^\circ$, tối ưu lưu chất, giảm tổn thất áp suất, cực kỳ lý tưởng cho hệ thống thoát nước và dòng chảy tốc độ cao.

Cút nhựa PVC có dùng cho hệ thống nước nóng được không?

Tuyệt đối không. Vật liệu PVC thông thường chỉ chịu được nhiệt độ dưới $45^\circ\text{C}$. Nếu dẫn nước nóng qua, nhựa PVC sẽ bị mềm hóa, giải phóng độc tố độc hại và nhanh chóng nứt bể dưới áp lực dòng chảy. Với nước nóng, bạn bắt buộc phải dùng cút nhựa PPR chịu nhiệt hoặc cút kim loại.

Nên chọn cút 3 chạc nối ren hay nối dán keo/hàn nhiệt?

Dòng cút nối ren mang lại tính cơ động cao, dễ dàng tháo dỡ để thay thế sửa chữa nên thích hợp cho các vị trí lộ thiên, cụm máy móc. Ngược lại, phương pháp dán keo hoặc hàn nhiệt tạo ra liên kết vĩnh viễn, độ kín tuyệt đối nên là lựa chọn số một cho đường ống đi ngầm sâu trong kết cấu công trình.

Cút inox 3 chạc có bị rỉ sét khi chôn dưới đất không?

Nếu bạn sử dụng dòng cút làm từ vật liệu Inox 304 hoặc Inox 316 chất lượng cao, phụ kiện sẽ không bị rỉ sét hay ăn mòn bởi các thành phần ion trong lòng đất. Tuy nhiên, nếu mua phải hàng giả pha tạp chất sắt nhiều, hiện tượng ố vàng và mục ren vẫn có thể xảy ra sau vài năm.

Làm thế nào để chọn đúng kích thước cút khi đi mua hàng?

Bạn không nên đo đường kính ngoài của ống bằng thước dây thông thường rồi suy đoán. Hãy quan sát các thông số kỹ thuật được in phun trực tiếp trên thân đường ống (ví dụ: $\varnothing21, \varnothing27, \varnothing34$ hoặc DN15, DN20) và mua cút có thông số kỹ thuật trùng khớp hoàn toàn với chỉ số đó.

Chọn Đúng Cút Nước 3 Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, cút nước 3 không đơn thuần là một mẩu nối nhựa hay kim loại rẻ tiền, mà nó chính là "nút giao thông" chiến lược quyết định trực tiếp đến sự cân bằng áp lực và độ bền vững của toàn bộ mạng lưới thủy lực công trình. Đầu tư chọn đúng chủng loại thiết bị, thấu hiểu nguyên lý động lực học dòng chảy và thực hiện quy trình lắp đặt chuẩn chỉ kỹ thuật chính là giải pháp thông minh nhất giúp bạn bảo vệ ngôi nhà, nhà máy của mình khỏi hiểm họa rò rỉ nước ngầm, đồng thời duy trì áp lực dòng chảy mạnh mẽ bền bỉ theo năm tháng.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về Cút nước 3 chạc!
