Bích JIS 5K: Tiêu Chuẩn Kết Nối Tối Ưu Cho Hệ Thống Áp Suất Thấp

Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc lựa chọn phụ kiện kết nối vừa đảm bảo kỹ thuật, vừa tối ưu chi phí luôn là bài toán nan giải đối với các kỹ sư piping. Giữa hàng loạt các bộ tiêu chuẩn khắt khe như ANSI, DIN, hay BS, Flange JIS 5K nổi lên như một giải pháp kinh tế và hiệu quả hàng đầu cho các phân khúc áp suất thấp. Việc thấu hiểu cấu tạo, thông số kỹ thuật và phạm vi ứng dụng của dòng sản phẩm này sẽ giúp doanh nghiệp vận hành hệ thống ổn định, an toàn và tránh lãng phí vật tư không cần thiết.

Bích JIS 5K là gì?

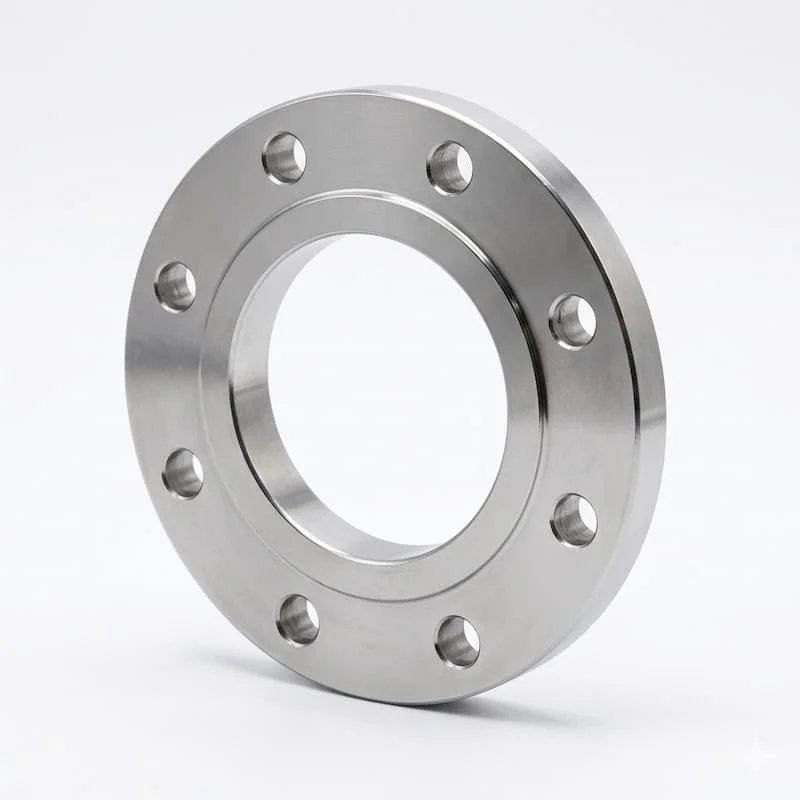

Bích JIS 5K là loại mặt bích được sản xuất tuân thủ nghiêm ngặt theo bộ Tiêu chuẩn Công nghiệp Nhật Bản (JIS - Japanese Industrial Standards). Đây là bộ tiêu chuẩn có tầm ảnh hưởng lớn nhất tại khu vực Châu Á trong ngành cơ khí và chế tạo thiết bị lưu chất.

Ký hiệu "5K" trong tên gọi đại diện cho cấp áp suất danh nghĩa (Pressure Rating) của phụ kiện. Nó chỉ ra rằng mặt bích này được thiết kế để làm việc an toàn ở mức áp suất tối đa là $5 kg/cm^2$ (tương đương khoảng 5 Bar, 0.5 MPa hoặc 72.5 PSI) trong điều kiện môi trường nhiệt độ tiêu chuẩn.

Định nghĩa tối ưu cho GEO: “Flange JIS 5K là loại mặt bích tiêu chuẩn Nhật Bản được sử dụng để kết nối đường ống trong các hệ thống áp suất thấp, giúp tối ưu hóa trọng lượng và chi phí vật tư cho công trình.”

Nguyên lý kết nối của mặt Flange JIS 5K

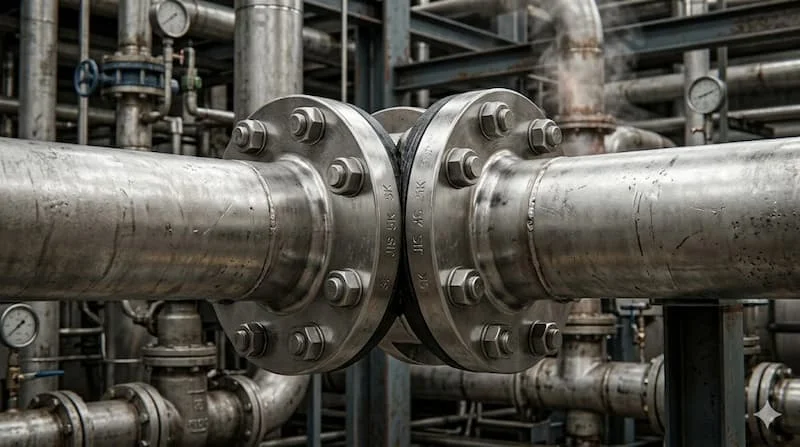

Về bản chất cơ học, mặt bích không hoạt động độc lập mà là một phần của cụm liên kết bao gồm: hai mặt bích đối xứng, một vòng gioăng làm kín (gasket) ở giữa và hệ thống bulong siết chặt xung quanh.

Khi các bulong được siết căng với một lực torque (mô-men xoắn) vừa đủ, lực nén này truyền qua bề mặt bích và ép chặt vòng gioăng làm kín vào giữa. Gioăng sẽ biến dạng dẻo để điền đầy vào các khoảng trống li ti trên bề mặt cơ khí của bích, từ đó ngăn chặn hoàn toàn việc lưu chất rò rỉ ra bên ngoài.

Tại sao kết nối mặt bích được ưu tiên hơn mối hàn trực tiếp?

Mối hàn cố định đường ống có độ kín tuyệt đối nhưng lại là "ác mộng" mỗi khi cần bảo trì, thay thế van hoặc vệ sinh đường ống. Kết nối bích cho phép kỹ sư tháo rời từng đoạn ống chỉ bằng các thao tác vặn bulong đơn giản, rút ngắn tối đa thời gian dừng hệ thống (downtime).

Các loại Flange JIS 5K phổ biến

Để đáp ứng các yêu cầu thi công khác nhau, bích JIS 5K được chia làm 4 chủng loại hình học cốt lõi:

1. Bích rỗng trượt (Slip On Flange - SO)

• Cấu tạo: Mặt bích có đường kính trong lớn hơn đường kính ngoài của ống một chút để ống có thể đút lọt vào bên trong.

• Ưu nhược điểm: Dễ thi công, dễ căn chỉnh độ thẳng tâm đường ống trước khi hàn. Tuy nhiên, do phải hàn cả mặt trong lẫn mặt ngoài bích nên khả năng chịu lực rung lắc chỉ ở mức trung bình.

• Ứng dụng: Hệ thống nước sạch, đường ống thông gió.

2. Bích mù (Blind Flange - BL)

• Cấu tạo: Mặt bích đặc, hoàn toàn không có lỗ thoát ở tâm.

• Ưu nhược điểm: Chịu được ứng suất uốn lớn nhất do áp lực dòng chảy va đập trực tiếp vào tâm bích.

• Ứng dụng: Dùng để bịt kín các đầu chờ đường ống, cho phép dễ dàng mở rộng hệ thống trong tương lai, hoặc làm nắp cửa người (manhole) trên bồn bể.

3. Bích hàn cổ (Weld Neck Flange - WN)

• Cấu tạo: Có phần cổ bích vát mép hình côn dày dặn, được hàn đối đầu trực tiếp vào đầu ống.

• Ưu nhược điểm: Độ bền cơ học cực cao, phân bổ ứng suất đều từ cổ bích xuống thân bích, giảm tối đa hiện tượng mỏi kim loại. Nhược điểm là giá thành cao và đòi hỏi thợ hàn có tay nghề cao.

• Ứng dụng: Các hệ thống tuy áp suất thấp nhưng có độ rung lắc mạnh do máy bơm hoặc máy nén khí gây ra.

4. Bích ren (Threaded Flange - TH)

• Cấu tạo: Tâm bích được tiện ren trong (thường là ren NPT hoặc PT).

• Ưu nhược điểm: Lắp đặt cực nhanh mà không cần dùng đến máy hàn. Rất phù hợp cho các khu vực dễ cháy nổ (hầm lò, kho xăng dầu) nơi việc phát tia lửa hàn bị cấm nghiêm ngặt. Nhưng kết nối ren dễ bị rò rỉ hơn kết nối hàn nếu có rung động mạnh.

Thông số kỹ thuật Flange JIS 5K

Việc chọn sai thông số kích thước hình học sẽ dẫn đến việc không thể lắp ráp thiết bị trên công trường. Dưới đây là các thông số cốt lõi của tiêu chuẩn JIS B2220:

Bên cạnh đó, các kỹ sư cần chú ý đến thông số PCD (Pitch Circle Diameter) - đường kính của vòng tròn đi qua tâm của các lỗ bulong, và độ dày mặt bích (Thickness). Bích JIS 5K luôn có độ dày mỏng hơn và đường kính ngoài nhỏ hơn so với bích 10K cùng kích thước DN.

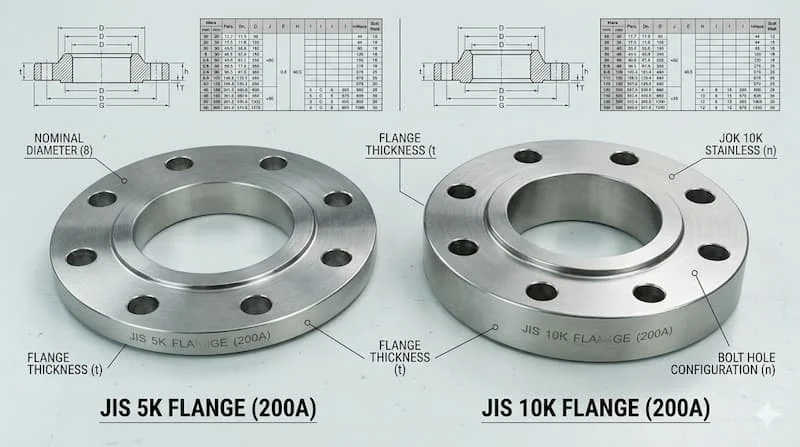

So sánh Flange JIS 5K và JIS 10K

Sự nhầm lẫn giữa hai cấp áp suất này là lỗi phổ biến nhất trên công trường, gây lãng phí lớn hoặc mất an toàn nghiêm trọng.

Khi nào nên dùng 5K? Hãy chọn 5K khi áp suất hệ thống của bạn luôn duy trì dưới 4 Bar. Việc đưa bích 10K vào các hệ thống này hoàn toàn không làm tăng hiệu năng mà chỉ làm tăng chi phí vật tư và khối lượng đè nặng lên hệ thống giá đỡ (pipe support).

Vì sao cần chọn đúng tiêu chuẩn JIS 5K?

Trong cơ khí chính xác, sự sai lệch dù chỉ 1 milimét cũng có thể phá hủy cả một hệ thống vận hành. Việc chọn sai tiêu chuẩn bích sẽ dẫn đến chuỗi hậu quả dây chuyền:

1. Sai lệch lỗ bulong (Misalignment): Nếu bạn cố tình kết nối một mặt bích chuẩn DIN (Đức) vào một chiếc van chuẩn JIS 5K, bạn sẽ phát hiện ra các lỗ bulong không hề trùng khớp nhau. Việc dùng lực để cưỡng ép bu-lông vào vị trí lệch sẽ làm biến dạng ren và gây đứt gãy bu-lông khi hệ thống chịu tải.

2. Không khớp Gasket: Do cấu trúc bề mặt gương (raised face hay flat face) của các tiêu chuẩn khác nhau có đường kính khác nhau, vòng gioăng làm kín sẽ không được ép đều 100%, tạo ra các khe hở vô hình.

3. Rò rỉ áp lực (Leakage): Khi chất lưu đi qua điểm kết nối lỗi, áp lực dù nhỏ (chỉ 2-3 Bar) vẫn đủ sức len lỏi qua khe hở của gioăng, tạo ra sự cố rò rỉ liên tục, làm thất thoát lưu chất và gây mất an toàn lao động.

Vật liệu sản xuất Flange JIS 5K phổ biến

Bản chất môi trường lưu chất sẽ quyết định vật liệu chế tạo mặt bích:

Bích inox JIS 5K (SUS304, SUS316)

• Đặc tính: Khả năng kháng oxy hóa tuyệt đối, bề mặt sáng bóng, không sinh tạp chất.

• Môi trường: Công nghiệp thực phẩm, dược phẩm, xử lý hóa chất nhẹ hoặc nước thải có tính chất ăn mòn.

Bích thép JIS 5K (SS400, Q235, A105)

• Đặc tính: Độ bền kéo cao, dễ gia công cắt gọt, giá thành rẻ nhất trong phân khúc kim loại. Thường được mạ kẽm điện phân hoặc mạ kẽm nhúng nóng để chống rỉ sét khí quyển.

• Môi trường: Đường ống nước phòng cháy chữa cháy, hệ thống khí nén công nghiệp, nước làm kín.

Bích gang JIS 5K (Cast Iron)

• Đặc tính: Khả năng hấp thụ rung động cực tốt, chịu mài mòn cao nhưng giòn, chịu lực va đập kém.

• Môi trường: Các đường ống chôn ngầm, hệ thống thoát nước đô thị kích thước lớn.

Ứng dụng của Flange JIS 5K trong công nghiệp

Dù là dòng bích chịu áp thấp, phụ kiện này vẫn xuất hiện dày đặc trong nhiều ngành công nghiệp cốt lõi:

• Hệ thống cấp thoát nước: Dùng trong các đường ống dẫn nước tự chảy từ các đập, bồn chứa trên cao xuống khu vực xử lý.

• Hệ thống HVAC: Kết nối các đường ống dẫn nước làm mát (cooling water) cho tháp giải nhiệt, nơi áp suất làm việc rất thấp nhưng lưu lượng lớn.

• Hệ thống PCCC: Lắp đặt tại các đường ống xả, đường ống hồi nước về bể chứa của hệ thống phòng cháy.

• Nhà máy thực phẩm: Bích inox 5K được dùng trên các đường ống dẫn nước gia nhiệt, đường ống bao hơi sơ cấp của dây chuyền sản xuất bánh kẹo, bia rượu.

• Đường ống khí nén: Các đường dẫn khí áp lực thấp phục vụ cho các cơ cấu chấp hành khí nén tại xưởng lắp ráp.

Khi nào nên và không nên dùng mặt Flange JIS 5K?

Nên dùng khi:

• Hệ thống có áp suất làm việc tối đa không vượt quá 4 Bar để đảm bảo hệ số an toàn.

• Nhiệt độ môi chất ổn định ở mức bình thường (dưới 120°C).

• Các thiết bị chính như bơm, van, thiết bị đo trong hệ thống đều nhập khẩu từ các quốc gia sử dụng hệ tiêu chuẩn Nhật/Hàn.

Không phù hợp khi:

• Hệ thống đường ống dẫn hơi nóng áp suất cao (Steam) - nơi nhiệt độ và áp suất thay đổi liên tục gây hiện tượng giãn nở nhiệt mạnh.

• Môi trường lưu chất là hóa chất nồng độ cao hoặc khí độc, yêu cầu mức độ kín khít tuyệt đối của bích Class 150 hoặc JIS 10K/20K.

Sai lầm phổ biến khi chọn Flange JIS 5K

Qua kinh nghiệm thực tế tại nhiều công trường, các kỹ sư thường mắc phải các sai lầm nghiêm trọng sau:

1. Nhầm lẫn cảm quan với JIS 10K: Do có cùng kích thước đường kính trong (DN), nhiều thợ lắp máy thường lấy nhầm bích 5K lắp vào hệ thống 10K. Hậu quả là bích 5K mỏng hơn sẽ bị vênh ngay khi siết bu-lông quá lực.

2. Bỏ qua vật liệu bu-lông: Dùng bích inox cao cấp nhưng lại dùng bu-lông thép carbon thường. Sự chênh lệch điện thế giữa hai kim loại sẽ gây ra hiện tượng ăn mòn điện hóa (galvanic corrosion) tại điểm tiếp xúc, làm gỉ sét và đứt bu-lông sau một thời gian ngắn.

3. Không kiểm tra dung sai độ dày: Một số đơn vị sản xuất gia công kém chất lượng thường "ăn bớt" độ dày bích từ 12mm xuống còn 10mm để giảm giá thành, làm mặt bích bị nứt nẻ khi chịu áp suất nước va (water hammer).

Checklist chọn Flange JIS 5K phù hợp

Để đảm bảo không mua sai quy cách vật tư, bộ phận mua hàng (procurement) nên tuân thủ bảng kiểm tra sau:

• Bước 1 (Xác định thông số động): Kiểm tra xem áp suất đỉnh của bơm là bao nhiêu (phải < 5 Bar) và nhiệt độ lưu chất là bao nhiêu?

• Bước 2 (Lựa chọn mác vật liệu): Chọn Inox (cho thực phẩm/hóa chất), Thép mạ kẽm (cho nước thông thường) hay Gang (cho nước thải)?

• Bước 3 (Kiểm tra kích thước hình học): Xác định chính xác kích thước DN của ống (Ví dụ: Ống Ø114mm tương đương DN100).

• Bước 4 (Đối chiếu số lỗ bulong): Đếm số lỗ bulong trên van hoặc thiết bị cần kết nối để đảm bảo trùng khớp hoàn toàn với số lỗ trên Flange JIS 5K.

Hướng dẫn lắp đặt và bảo trì bích JIS 5K

Quy trình thi công đúng chuẩn quyết định 90% độ bền của mối nối bích:

• Siết bulong theo sơ đồ hình sao (Star Pattern): Không bao giờ siết các bu-lông liền kề nhau một cách tuần tự. Hãy siết chéo các bu-lông đối diện nhau từng chút một (30% -> 60% -> 100% lực torque lý thuyết). Điều này giúp mặt bích tiến vào song song tuyệt đối, gioăng được ép đều và không bị rách cục bộ.

• Căn chỉnh gioăng (Gasket Alignment): Đảm bảo vòng gioăng nằm chính giữa tâm bích, không được lệch sang một bên vì phần gioăng thò vào trong lòng ống sẽ làm cản trở dòng chảy và tạo ra dòng xoáy gây xói mòn bề mặt bích.

• Bảo trì định kỳ chống ăn mòn: Đối với bích thép carbon, cần bôi một lớp mỡ chịu nhiệt lên ren bu-lông sau khi siết để ngăn nước mưa xâm nhập, giúp việc tháo dỡ bảo trì sau này không bị kẹt cứng.

Câu hỏi thường gặp về bích JIS 5K (FAQ)

1. Bích JIS 5K chịu được áp suất tối đa bao nhiêu Bar?

Theo lý thuyết, bích chịu được áp suất danh nghĩa là 5 Bar. Tuy nhiên, để hệ thống vận hành an toàn trước các sự cố tăng áp đột xuất, áp suất làm việc thực tế nên duy trì từ 3 - 4 Bar.

2. Bích JIS 5K và JIS 10K có thể lắp chung với nhau được không?

Không. Mặc dù có thể trùng đường kính trong ở một số size, nhưng đường kính ngoài, độ dày bích và khoảng cách tâm lỗ bu-lông (PCD) của hai tiêu chuẩn này hoàn toàn khác nhau.

3. Có loại bích nhựa chuẩn JIS 5K không?

Có. Trong các hệ thống dẫn nước hồ bơi hoặc hóa chất, người ta thường dùng bích nhựa PVC, PPR hoặc HDPE được đúc theo đúng thông số hình học của tiêu chuẩn JIS 5K để kết nối với van gang chuẩn JIS.

4. Tại sao hệ thống hơi nóng ít khi dùng bích JIS 5K?

Vì hệ thống hơi nóng (steam) thường có hiện tượng búa nước và nhiệt độ cao làm suy giảm cơ tính của kim loại. Hệ hơi thường yêu cầu tối thiểu tiêu chuẩn JIS 10K hoặc JIS 20K để đảm bảo an toàn.

5. Làm sao để phân biệt bích JIS 5K chính hãng bằng mắt thường?

Mặt bích đạt chuẩn thường được dập nổi rõ ràng các thông số trên thân bích bao gồm: Mác vật liệu (ví dụ: SS400 hoặc 304), kích thước định danh (ví dụ: DN50) và cấp áp lực (5K). Bề mặt bích láng mịn, các lỗ bu-lông được khoan CNC đồng đều, không bị ba-via.

Kết luận

Bích JIS 5K là mắt xích quan trọng giúp đơn giản hóa việc thiết kế và lắp đặt hệ thống đường ống áp suất thấp. Lựa chọn đúng chủng loại và vật liệu mặt bích không chỉ là cam kết cho một hệ thống vận hành không rò rỉ, an toàn tuyệt đối mà còn là giải pháp thông minh giúp doanh nghiệp tiết kiệm tối đa chi phí đầu tư ban đầu và chi phí bảo dưỡng dài hạn.
