Thiết Kế Hệ Thống HVAC Chuẩn Quốc Tế: Tại Sao Van Chặn Lửa EI Là Yếu Tố Bắt Buộc Để Nghiệm Thu PCCC?

Vì Sao Hệ Thống HVAC Cần Van Chặn Lửa EI?

Trong các đại công trình hiện đại như tòa nhà hỗn hợp, trung tâm thương mại hay nhà máy sản xuất, hệ thống thông gió và điều hòa không khí trung tâm (HVAC) được ví như mạng lưới mạch máu duy trì sự sống. Tuy nhiên, về mặt an toàn hỏa hoạn, mạng lưới ống gió khổng lồ xuyên phòng, xuyên tầng này lại chính là con đường ngắn nhất và nguy hiểm nhất tiếp tay cho giặc lửa. Khi có sự cố hỏa hoạn xảy ra tại một phòng kỹ thuật, nếu không được cô lập tức thời, ngọn lửa hung hãn cùng làn khói độc nóng hàng trăm độ C sẽ theo đường ống gió lan tràn ra toàn bộ các tầng chỉ trong vài phút, biến hệ thống thông gió thành một chiếc "bếp lò" khổng lồ bóp nghẹt mọi lối thoát hiểm.

Thực tế thi công cho thấy, rất nhiều chủ đầu tư và nhà thầu cơ điện đã phải gánh chịu tổn thất cực kỳ nặng nề về tài sản, thậm chí là đình trệ tiến độ bàn giao công trình cả năm trời chỉ vì hệ thống ống gió bị đánh trượt trong vòng kiểm duyệt nghiệm thu phòng cháy chữa cháy (PCCC). Lý do cốt lõi là do lắp đặt các loại van chặn dòng không đạt chuẩn hoặc không chứng minh được khả năng ngăn cháy cách nhiệt theo quy định pháp lý mới nhất. Để giải quyết triệt để rủi ro này và dựng lên bức tường lửa kiên cố ngay trong lòng ống gió, van chặn lửa ei là thiết bị kỹ thuật bắt buộc phải có. Đây là giải pháp tối ưu giúp khoanh vùng đám cháy, bảo vệ tính mạng con người và đảm bảo công trình luôn thông qua các bước kiểm định PCCC gắt gao nhất.

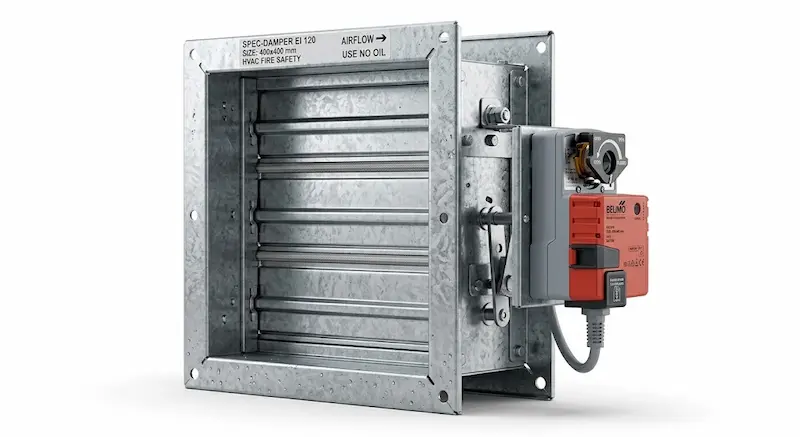

Van Chặn Lửa EI Là Gì?

Van chặn lửa ei (Fire Damper đạt chuẩn EI) là thiết bị PCCC chuyên dụng được lắp đặt trực tiếp trên hệ thống đường ống thông gió HVAC tại các vị trí xuyên tường hoặc xuyên sàn ngăn cháy, có chức năng tự động đóng kín để ngăn chặn ngọn lửa và khí nóng phá hủy kết cấu an toàn giữa các phân khu.

Ký hiệu EI thể hiện hai tiêu chí kỹ thuật cốt lõi:

• E (Integrity - Độ kín lửa): Giới hạn tối thiểu mà cấu kiện không bị nứt vỡ, biến dạng dẫn đến việc ngọn lửa hay khí độc có thể xuyên qua.

• I (Insulation - Khả năng cách nhiệt): Giới hạn mà bề mặt mặt sau của thiết bị vẫn giữ được nhiệt độ an toàn, không truyền nhiệt lượng cao ra không gian lân cận gây cháy lan gián tiếp.

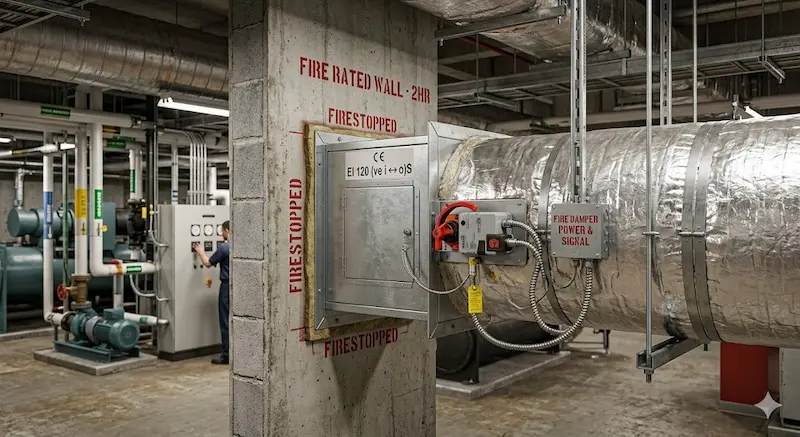

Nguyên Lý Hoạt Động Của Van Chặn Lửa EI

Trong điều kiện vận hành bình thường của tòa nhà, các lá van của van chặn lửa ei luôn giữ ở trạng thái mở hoàn toàn để luồng không khí điều hòa lưu thông tự do với áp suất ổn định. Hệ thống cơ khí lúc này được gá giữ bởi một cơ chế khóa động lực học ổn định.

Tuy nhiên, khi xảy ra sự cố hỏa hoạn, nhiệt độ bên trong dòng khí tăng lên đột ngột. Cơ chế tự động kích hoạt của van sẽ dựa trên một trong hai nguyên lý thông minh sau để cưỡng bức đóng dòng:

• Cơ chế cầu chì nhiệt (Thermal Fusible Link): Thường sử dụng một thanh chì kỹ thuật có điểm nóng chảy chính xác ở $70^\circ\text{C}$ hoặc $74^\circ\text{C}$ (hoặc cao hơn đối với hệ thống hút khói bếp). Khi nhiệt độ khí đạt ngưỡng này, cầu chì sẽ tự động nóng chảy, giải phóng năng lượng của hệ thống lò xo xoắn cực mạnh bên trong để kéo sập toàn bộ các lá van lại trong tích tắc.

• Cơ chế động cơ điều khiển (Motorized Actuator): Nhận tín hiệu trực tiếp từ hệ thống báo cháy trung tâm (đầu báo khói, báo nhiệt) hoặc hệ thống quản lý tòa nhà BMS. Động cơ điện xoay chiều sẽ lập tức truyền động chủ động đóng van và giữ chặt vị trí đóng ngay cả khi dòng khí có áp suất động lực lớn.

Sự khác biệt lớn của tiêu chuẩn EI so với tiêu chuẩn E thông thường nằm ở lớp vật liệu cách nhiệt cao cấp lót trong lá van. Nếu van chỉ đạt chuẩn E, dù ngọn lửa không thể xuyên qua nhưng mặt sau của van sẽ nóng lên tới $500 - 600^\circ\text{C}$. Sức nóng kinh hoàng này sẽ tự động kích hoạt sự bùng cháy của các vật liệu dễ cháy ở phòng bên cạnh (như dây điện, nhựa, giấy) mà không cần ngọn lửa trực tiếp chạm vào. Do đó, việc ngăn cả lửa và nhiệt của chuẩn EI là tấm khiên bảo vệ toàn diện nhất cho công trình.

Tiêu Chuẩn EI Trong Van Chặn Lửa Có Ý Nghĩa Gì?

Tiêu chuẩn EI được đo bằng đơn vị thời gian (phút), biểu thị thời lượng tối thiểu mà thiết bị chịu đựng được sự phá hủy của ngọn lửa tiêu chuẩn trong phòng thí nghiệm. Tùy thuộc vào thiết kế phân khu kiến trúc và tải lượng chất cháy của từng căn phòng, các kỹ sư sẽ chỉ định cấp độ van phù hợp:

• EI60 (Giới hạn 60 phút): Thường dùng cho các đường ống gió đi xuyên qua tường ngăn cháy giữa các văn phòng, căn hộ chung cư thông thường nơi có mật độ chất cháy trung bình.

• EI90 (Giới hạn 90 phút): Áp dụng cho các vị trí ngặt nghèo hơn như các hành lang thoát hiểm, khu vực sảnh tầng hoặc các vách bọc trục kỹ thuật theo phương đứng.

• EI120 (Giới hạn 120 phút): Cấp độ bảo vệ siêu cao, bắt buộc phải sử dụng khi đường ống gió chạy qua các khu vực rủi ro hỏa hoạn đặc biệt nghiêm trọng như phòng đặt máy biến áp, phòng máy phát điện trung tâm, kho chứa dung môi hóa chất hoặc các trạm bơm tăng áp PCCC. Việc chọn đúng số phút chịu lửa này giúp kéo dài thời gian cô lập đám cháy, tạo điều kiện vàng cho lực lượng cứu hỏa tiếp cận hiện trường.

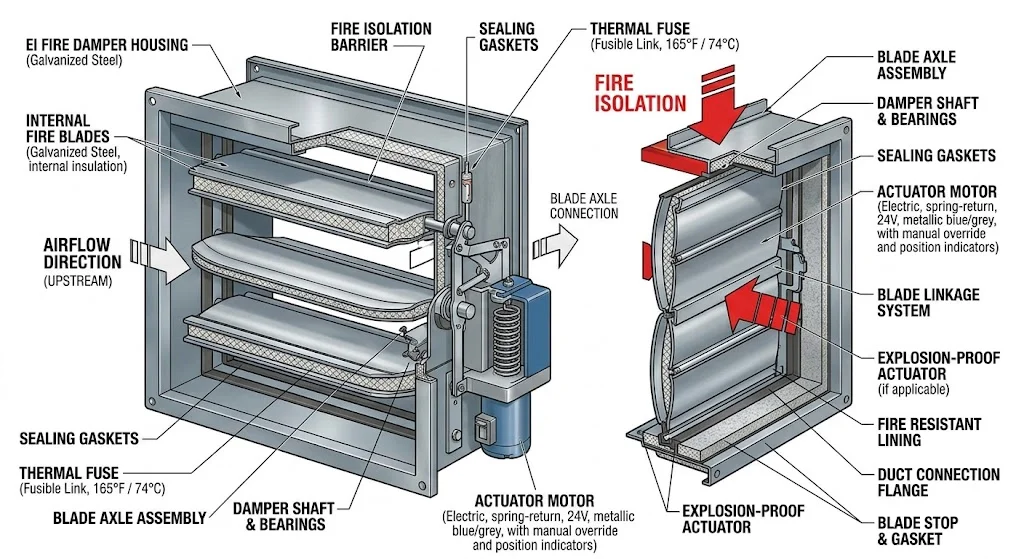

Cấu Tạo Của Van Chặn Lửa EI

Để có thể đối đầu với mức nhiệt độ hủy diệt lên tới hơn $1000^\circ\text{C}$ của một đám cháy tiêu chuẩn mà không bị biến dạng hay nóng chảy, mỗi bộ phận của van chặn lửa ei đều được chế tạo từ các dòng vật liệu đặc chủng:

┌────────────────────────────────────────┐
│  Thân van Thép mạ kẽm (Dày 1.2-2.0mm)  │
│  ┌──────────────────────────────────┐  │
│  │   [Lá van chống cháy + Magie]    │  │ ◄── Gioăng chống cháy nở chất lượng
│  ├──────────────────────────────────┤  │
│  │   [Cầu chì nhiệt / Motor]        │  │ ◄── Hệ thống kích hoạt tự động
│  └──────────────────────────────────┘  │
└────────────────────────────────────────┘

• Thân van: Thường gia công từ thép mạ kẽm hoặc inox có độ dày từ $1.2\text{mm}$ đến $2.0\text{mm}$, đảm bảo độ cứng vững hình học, chịu được áp suất giãn nở nhiệt lớn từ hệ thống.

• Lá van chống cháy: Cấu tạo dạng nhiều lá hoặc lá đơn bản lớn, bên trong lõi nhồi vật liệu cách nhiệt chống cháy đặc biệt như bông gốm Ceramic hoặc tấm Magie Oxit (MgO).

• Trục van và hệ thống truyền động: Bố trí bằng thép không gỉ cường độ cao, đảm bảo không bị kẹt rỉ hay bó cứng cơ khí sau nhiều năm ở trạng thái chờ.

• Bộ kích hoạt (Cầu chì hoặc Motor Actuator): Cơ cấu đầu não chịu trách nhiệm nhận biết nguy hiểm và truyền lệnh cơ khí đóng van kịp thời.

• Gioăng chống cháy (Intumescent Gasket): Đây là thành phần cực kỳ quan trọng được dán dọc theo các mép lá van và khung viền. Khi tiếp xúc với nhiệt độ từ $150^\circ\text{C}$, loại gioăng này sẽ tự động giãn nở thể tích gấp 10 - 20 lần so với ban đầu, điền đầy mọi khe hở cơ khí vi mô, chặn đứng hoàn toàn không cho một tia khói hay vệt lửa nhỏ nào lọt qua phòng bên cạnh.

Các Loại Van Chặn Lửa EI Phổ Biến Hiện Nay

Dựa vào phương thức vận hành kỹ thuật và hình học ống gió thực tế tại công trường, thiết bị được phân chia cụ thể như sau:

Phân loại theo cơ chế vận hành kích hoạt

• Van cơ (Gravity/Spring Loaded Damper): Hoạt động hoàn toàn bằng cơ học thông qua cầu chì nhiệt giải phóng lò xo. Ưu điểm là độ tin cậy cao, không phụ thuộc vào nguồn điện của tòa nhà (vốn rất dễ bị ngắt khi có cháy), giá thành hợp lý nhưng nhược điểm là phải thay thế cầu chì bằng tay sau mỗi lần kích hoạt thử nghiệm.

• Van motorized (Motorized Fire Damper): Sử dụng motor dòng điều khiển thông minh. Loại này cho phép kiểm soát từ xa qua tủ trung tâm, có thể đóng/mở chủ động linh hoạt và tích hợp hoàn hảo vào kịch bản vận hành tạo áp hành lang của tòa nhà thông minh.

Phân loại theo biên dạng hình học

• Van chặn lửa vuông/chữ nhật: Phù hợp tuyệt đối với các đường ống gió chính đi dưới sàn bê tông hoặc xuyên vách tường phẳng, dễ gá lắp và chế tạo kích thước lớn.

• Van chặn lửa tròn: Chuyên dụng cho các nhánh ống gió mềm, ống dẫn điều hòa cục bộ hoặc các đường ống hút thải chuyên dụng vòng tròn.

So Sánh Van Chặn Lửa EI Và Van Chặn Khói

Rất nhiều kỹ sư cơ điện mới vào nghề hoặc chủ đầu tư thường nhầm lẫn giữa hai loại van này dẫn đến việc bố trí sai công năng trong thiết kế hệ thống HVAC. Hãy cùng phân tích bảng đối chiếu kỹ thuật sau:

Thông Sổ Kỹ Thuật Quan Trọng Khi Chọn Van Chặn Lửa EI

Khi đặt hàng thiết bị từ các nhà máy sản xuất, bạn bắt buộc phải cung cấp và kiểm tra chéo các thông số kỹ thuật gốc sau để tránh tình trạng hàng đưa đến công trường bị từ chối lắp đặt:

• Kích thước cổ van (W x H hoặc D): Phải trùng khít với kích thước thông thủy của đường ống gió. Việc chọn van nhỏ hơn rồi làm cổ thu sẽ gây tổn thất áp suất động lực học của hệ thống HVAC.

• Cấp độ chống cháy được phê duyệt: EI60, EI90 hay EI120 theo đúng bản vẽ thiết kế PCCC đã được cơ quan chức năng thẩm duyệt.

• Kiểu Motor Actuator (đối với van điện): Phải làm rõ điện áp nguồn điều khiển ($24\text{V DC}$ hay $220\text{V AC}$), có tính năng phản hồi trạng thái đóng/mở (Auxiliary Switches) về hệ thống kiểm soát trung tâm BMS hay không. Việc tích hợp này giúp đội ngũ vận hành biết chính xác van nào đang đóng hoặc lỗi để kịp thời xử lý.

• Hồ sơ chứng nhận kiểm định: Thiết bị bắt buộc phải có giấy chứng nhận kiểm định phương tiện PCCC do Cục Cảnh sát PCCC & CNCH cấp riêng cho mẫu model tương ứng. Thiếu giấy tờ này, công trình hoàn toàn không thể nghiệm thu đưa vào sử dụng.

Van Chặn Lửa EI Được Dùng Ở Đâu?

Sự xuất hiện của dòng van này là bắt buộc tại các điểm nút giao thông cơ điện trọng yếu trong các công trình công cộng và công nghiệp quy mô lớn:

• Khu phức hợp chung cư cao tầng và Khách sạn: Lắp tại các điểm ống gió xuyên qua tường căn hộ ra hành lang chung, ngăn không cho hỏa hoạn lan từ phòng này sang phòng khác.

• Trung tâm thương mại và Bệnh viện: Nơi có lưu lượng người qua lại cực kỳ đông đúc, van được bố trí tại các vị trí ranh giới giữa các zone phòng lân cận để kéo dài tối đa thời gian sơ tán bệnh nhân và khách hàng.

• Các nhà máy, xưởng sản xuất công nghiệp: Đặc biệt là các xưởng dệt may, linh kiện điện tử, kho hóa chất - nơi chỉ một tia lửa nhỏ cũng có thể bùng phát thành thảm họa vĩ mô. Van được lắp trên các trục hút khí thải để cô lập các buồng sản xuất biệt lập.

Những Sai Lầm Thường Gặp Khi Lắp Van Chặn Lửa EI

• Chọn sai cấp độ EI so với thiết kế: Lắp van EI60 vào vị trí tường yêu cầu bọc bảo vệ EI120 dẫn đến việc toàn bộ hệ thống bị đánh trượt khi nghiệm thu PCCC thực tế.

• Lắp đặt sai chiều hướng airflow: Mỗi dòng van chặn lửa cơ học đều có quy định hướng dòng khí đi qua để tối ưu hóa lực ép lò xo khi sập lá. Lắp ngược chiều có thể khiến lá van không thể đóng khít hoàn toàn dưới áp lực gió.

• Đặt van sai vị trí tường ngăn cháy: Van chặn lửa bắt buộc phải nằm hoàn toàn trong bề dày của tường hoặc sàn ngăn cháy. Nhiều đơn vị thi công đặt van nằm lơ lửng ngoài hộp kỹ thuật và nối vào tường bằng một đoạn ống gió mỏng thông thường - đây là lỗi sai kinh điển vì đoạn ống gió mỏng đó sẽ bị lửa đánh sập trước khi nhiệt độ kịp truyền đến cầu chì của van.

Hướng Dẫn Chọn Van Chặn Lửa Đúng Tiêu Chuẩn

Để hỗ trợ các kỹ sư HVAC và chủ đầu tư dễ dàng lựa chọn sản phẩm chuẩn xác nhất, hãy áp dụng quy trình kiểm tra nhanh theo checklist scannable dưới đây:

•  Bước 1: Đối chiếu bản vẽ hoàn công PCCC đã thẩm duyệt để xác định chính xác vị trí tường cần lắp yêu cầu giới hạn chịu lửa bao nhiêu phút (60, 90 hay 120 phút).

•  Bước 2: Đo đạc kích thước thực tế của mặt cắt ống gió tại điểm xuyên tường để chọn mã định danh van trùng khớp.

•  Bước 3: Lựa chọn phương thức kích hoạt: Dùng van cơ cầu chì nhiệt cho các khu vực độc lập tiết kiệm chi phí, hoặc dùng van motorized cho các trục kỹ thuật cốt lõi cần kết nối BMS.

•  Bước 4: Yêu cầu nhà sản xuất cung cấp bản sao hợp pháp của Giấy chứng nhận kiểm định PCCC còn hiệu lực tương ứng với đúng kích thước và model sản phẩm.

•  Bước 5: Kiểm tra trực quan độ dày tôn mạ kẽm của vỏ van và sự nguyên vẹn của lớp gioăng chống cháy giãn nở dán ở mép lá.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van Chặn Lửa

Hiệu quả bảo vệ của van chặn lửa chỉ đạt $100\%$ nếu thiết bị được chăm sóc kỹ thuật định kỳ. Do nằm khuất trong các hộp kỹ thuật hoặc trên trần thạch cao, van rất dễ bị bụi bẩn công nghiệp, thạch cao bám vào trục chuyển động gây kẹt cứng.

Do đó, định kỳ 6 tháng một lần, đội ngũ vận hành tòa nhà cần mở các cửa thăm kỹ thuật (Access Door) để tiến hành vệ sinh, thổi bụi và thực hiện test đóng mở cưỡng bức bằng tay hoặc qua tủ điều khiển. Nếu phát hiện cầu chì nhiệt có dấu hiệu bị rỉ sét, mỏi cơ học hoặc các lá gioăng chống cháy bị bong tróc, cần lập tức tiến hành thay thế linh kiện chính hãng. Bạn có thể tham khảo thêm các dòng phụ kiện thay thế và thiết bị kiểm soát dòng khí chuyên dụng tại [chèn link: danh-muc-linh-kien-van-hvac-tieu-chuan].

Câu Hỏi Thường Gặp Về Van Chặn Lửa

Van chặn lửa tiêu chuẩn EI60 và EI120 khác nhau thế nào?

Điểm khác biệt cốt lõi nằm ở độ dày của lớp vật liệu cách nhiệt (Magie Oxit/bông gốm) bên trong lá van và cấu trúc chịu lực của thân van. Van EI60 bảo vệ hệ thống ngăn cháy lan trong 60 phút, còn van EI120 nhân đôi khả năng bảo vệ lên tới 120 phút, chuyên dùng cho các khu vực rủi ro hỏa hoạn cực cao như phòng máy phát, trạm biến áp.

Hệ thống thông gió thông thường có bắt buộc phải dùng van motorized không?

Không bắt buộc. Với các đường ống gió thông thường, bạn hoàn toàn có thể sử dụng van cơ đóng bằng cầu chì nhiệt để tối ưu hóa chi phí đầu tư. Van motorized chỉ bắt buộc khi có yêu cầu điều khiển liên động từ hệ thống PCCC trung tâm hoặc khi vị trí lắp đặt quá kín, không thể tiếp cận bảo trì thủ công.

Van chặn lửa ei có thể thay thế hoàn toàn cho van chặn khói không?

Không nên đánh đồng hai thiết bị này. Dù van chặn lửaI có thể chặn được khói khi đã đóng kín hoàn toàn nhờ gioăng giãn nở, nhưng nó chỉ đóng khi nhiệt độ đã rất cao ($>70^\circ\text{C}$). Trong khi đó, khói độc thường lan truyền rất nhanh ở nhiệt độ nguội ngay từ đầu đám cháy. Hệ thống hút khói hành lang bắt buộc phải sử dụng van chặn khói chuyên dụng điều khiển bằng motor để mở/đóng dựa theo tín hiệu dòng của đầu báo khói độc.

Bao lâu thì cần phải vận hành thử nghiệm kiểm tra van một lần?

Theo khuyến cáo kỹ thuật chung của các tiêu chuẩn PCCC quốc tế, van chặn lửa nên được kiểm tra chức năng cơ khí tối thiểu 1 năm một lần đối với 2 năm đầu tiên, và định kỳ 6 tháng một lần đối với các năm vận hành tiếp theo để đảm bảo hệ thống cơ cơ học luôn sẵn sàng kích hoạt.

Nếu van chặn lửa bị kích hoạt do cháy, tôi có thể tái sử dụng lại không?

Đối với van cơ dùng cầu chì nhiệt, nếu thân van và các lá chống cháy chưa bị biến dạng cơ học nặng do nhiệt, bạn chỉ cần làm sạch thiết bị và thay thế một chiếc cầu chì nhiệt mới có cùng thông số là có thể đưa van trở lại trạng thái hoạt động. Đối với van điện, cần kiểm tra kỹ tình trạng cuộn dây của motor actuator trước khi tái vận hành.

Chọn Đúng Van Chặn Lửa Giúp Tăng An Toàn PCCC

Tóm lại, việc thấu hiểu sâu sắc và đầu tư bài bản cho van chặn lửa không chỉ đơn thuần là việc hoàn thiện một bộ hồ sơ để đối phó với các đợt kiểm tra nghiệm thu PCCC của cơ quan quản lý. Đây chính là lời cam kết tối thượng về mức độ an toàn công trình của chủ đầu tư đối với tính mạng của hàng ngàn con người sinh sống và làm việc bên trong tòa nhà. Một hệ thống HVAC được thiết kế khoa học, kết hợp với các điểm nút chặn lửa đạt chuẩn EI cao cấp sẽ kiểm soát hoàn toàn hướng đi của giặc lửa, hạn chế tối đa thiệt hại về vật chất và mang lại sự an tâm tuyệt đối cho quá trình vận hành lâu dài của doanh nghiệp.
