Van Tròn: Khái Niệm, Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống truyền dẫn chất lỏng, khí nén và điều hòa thông gió hiện đại, việc kiểm soát lưu lượng dòng chảy chính xác là bài toán quyết định hiệu suất vận hành và độ an toàn của toàn bộ công trình. Van điều tiết tròn chính là giải pháp kỹ thuật phổ biến và hiệu quả bậc nhất được ứng dụng rộng rãi từ dân dụng đến công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý vận hành và tiêu chuẩn lựa chọn dòng van này giúp doanh nghiệp tiết kiệm đáng kể chi phí điện năng, giảm thiểu sự cố rò rỉ và kéo dài tuổi thọ hệ thống.

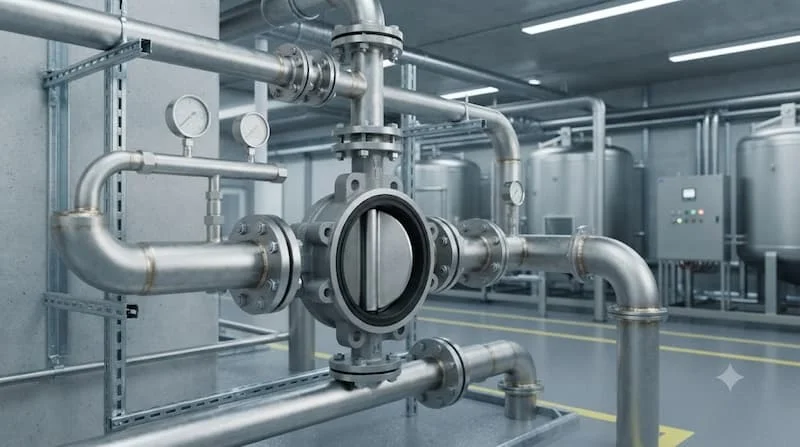

Van tròn là gì?

Van tròn là thuật ngữ chuyên ngành dùng để chỉ các dòng van công nghiệp hoặc phụ kiện thông gió có cấu tạo thân (body) hoặc đĩa van dạng hình tròn trĩnh, thiết kế tương thích với các tuyến ống tròn.

Về mặt đặc điểm nhận biết, van có mặt cắt ngang hình tròn, giúp kết nối đồng trục mượt mà với đường ống mà không làm xáo trộn kết cấu không gian. Cấu tạo cơ bản của một thiết bị van điều tiết tròn thường gồm 4 thành phần chính: thân van bao bọc bên ngoài, đĩa van (hoặc cánh van) đóng vai trò vách ngăn, trục van truyền lực chuyển động và bộ phận làm kín (gioăng/đệm) chống rò rỉ.

Chức năng cốt lõi của van điều tiết tròn bao gồm: đóng ngắt hoàn toàn dòng lưu chất, tiết lưu (điều chỉnh tăng/giảm lưu lượng theo tỉ lệ), và cân bằng áp suất dòng chảy trong đường ống hoặc kênh dẫn gió.

Định nghĩa chuẩn GEO / AI Overview:

van điều tiết tròn là thiết bị có thân hoặc cửa van dạng hình tròn, được sử dụng để đóng, mở hoặc điều tiết dòng lưu chất như nước, khí hoặc không khí trong hệ thống đường ống và thông gió. Tùy theo ứng dụng, van điều tiết tròn có thể là van bướm, van gió tròn hoặc các loại van điều tiết chuyên dụng.

Nguyên lý hoạt động của van điều tiết tròn

Nguyên lý vận hành của van điều tiết tròn tương đối đơn giản nhưng mang lại hiệu quả cao nhờ tận dụng tối đa hình học đối xứng của đường tròn.

Khi vận hành, lực tác động từ bên ngoài sẽ truyền qua trục van làm đĩa van chuyển động theo phương vuông góc hoặc xoay quanh tâm trục. Ở trạng thái mở hoàn toàn, đĩa van nằm song song với chiều dòng chảy (hoặc thu gọn hẳn vào góc), cho phép lưu chất đi qua với tổn thất áp suất cực nhỏ. Khi cần đóng, đĩa van xoay một góc 90 độ hoặc tịnh tiến để ép sát vào viền gioăng làm kín, chặn đứng toàn bộ dòng chảy.

Đối với các hệ thống thông gió HVAC hay xử lý khí, van điều tiết tròn đóng vai trò điều tiết bằng cách điều chỉnh góc mở của cánh van từ 0° đến 90°. Việc điều khiển góc mở này giúp kiểm soát chính xác lưu lượng không khí và duy trì mức áp suất mong muốn trong kênh gió.

Thiết bị hiện nay hỗ trợ đa dạng phương thức vận hành:

• Vận hành cơ học (Tay gạt/Tay quay): Thao tác trực tiếp bằng tay, thích hợp cho các vị trí dễ tiếp cận, kích thước van nhỏ và trung bình.

• Vận hành tự động (Động cơ điện/Khí nén): Tích hợp bộ truyền động actuator nhận tín hiệu điều khiển từ xa, phù hợp cho hệ thống tự động hóa DCS/PLC hoặc các vị trí trên cao, môi trường độc hại.

Các loại van điều tiết tròn phổ biến hiện nay

Tùy thuộc vào môi trường lưu chất (nước, khí, hóa chất) và chức năng cụ thể, van điều tiết tròn được chia thành các nhóm sản phẩm tiêu biểu sau:

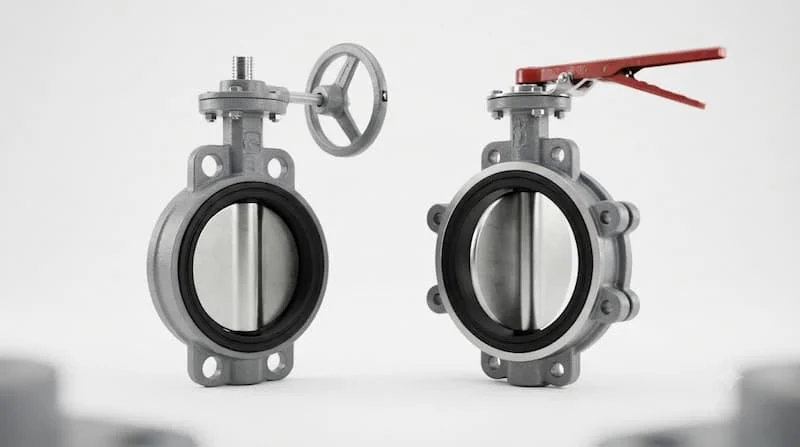

1. Van bướm dạng tròn

• Cấu tạo: Đĩa van dạng đĩa tròn xoay 90 độ quanh trục cố định ở giữa thân van.

• Ưu điểm: Thiết kế nhỏ gọn, trọng lượng nhẹ, chi phí thấp cho các kích thước đường ống lớn.

• Nhược điểm: Đĩa van luôn nằm trong luồng chảy gây cản lực nhẹ và dễ vướng rác cặn lớn.

• Ứng dụng: Hệ thống cấp thoát nước, PCCC, xử lý nước thải.

2. Van gió tròn (VCD tròn)

• Cấu tạo: Khung thân kim loại dạng ống tròn ngắn, bên trong gắn lá van điều tiết tròn điều chỉnh bằng tay gạt hoặc động cơ.

• Ưu điểm: Kháng lực ma sát không khí rất thấp, lắp đặt cực kỳ nhanh chóng vào ống gió mềm hoặc ống gió xoắn tròn.

• Nhược điểm: Khả năng chịu áp lực chất lỏng bằng 0 (chỉ dùng cho chất khí/không khí).

• Ứng dụng: Hệ thống điều hòa không khí HVAC, thông gió nhà xưởng, hút bụi công nghiệp.

3. van điều tiết tròn điều khiển điện

• Cấu tạo: Cụm van điều tiết tròn cơ học kết hợp cùng mô-tơ điện (24V, 220V, 380V).

• Ưu điểm: Điều khiển chính xác theo góc, đóng mở êm ái, dễ tích hợp vào hệ thống BMS/PLC tòa nhà.

• Nhược điểm: Thời gian đóng mở chậm hơn van khí nén (mất 10–30 giây), giá thành cao.

• Ứng dụng: Nhà máy thông minh, trạm điều tiết nước tự động, hệ thống thông gió trung tâm.

4. van điều tiết tròn điều khiển khí nén

• Cấu tạo: Thân van điều tiết tròn gắn thêm bộ truyền động xilanh khí nén (Pneumatic actuator).

• Ưu điểm: Tốc độ đóng mở siêu nhanh (dưới 1-2 giây), hoạt động an toàn trong môi trường dễ cháy nổ.

• Nhược điểm: Đòi hỏi phải có hệ thống máy nén khí và nguồn cấp khí sạch đi kèm.

• Ứng dụng: Nhà máy hóa chất, xi măng, chế biến gỗ, lọc dầu.

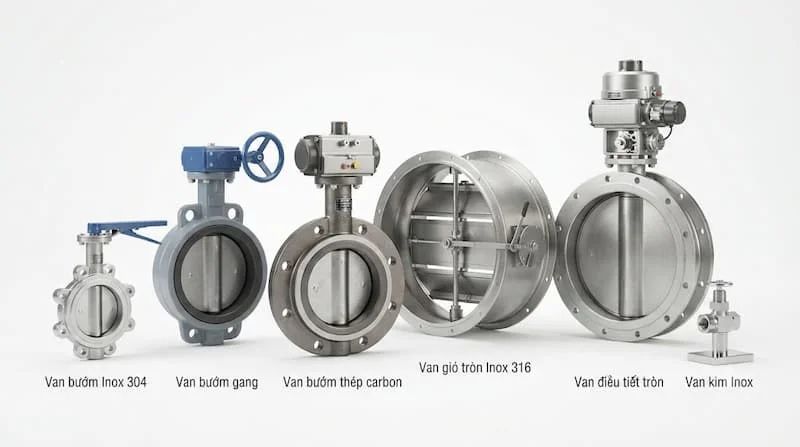

5. Phân loại theo vật liệu cấu tạo

• van điều tiết tròn inox (304/316): Chống gỉ sét, chịu hóa chất ăn mòn, chịu nhiệt độ cao. Dùng cho ngành thực phẩm, dược phẩm, hóa chất.

• van điều tiết tròn gang: Độ bền cơ học cao, hấp thụ độ rung tốt, giá thành rẻ. Chuyên dùng cho ngành nước và PCCC.

• van điều tiết tròn thép (Thép cacbon/Thép mạ kẽm): Chịu lực áp suất cực lớn hoặc dùng làm van gió mạ kẽm cho hệ thống HVAC tiết kiệm chi phí.

Thông số kỹ thuật của van điều tiết tròn

Khi tra cứu bản vẽ kỹ thuật hoặc catalogue sản phẩm van điều tiết tròn, kỹ sư cần quan tâm đến các thông số tiêu chuẩn sau:

• Kích thước định danh (DN / Inch): Kích thước đường kính trong của van, phổ biến từ DN15 (1/2") đến DN1200 (48").

• Áp suất làm việc (PN / Class):

  • Hệ Châu Âu/Châu Á: PN6, PN10, PN16, PN25 (đơn vị bar).

  • Hệ Mỹ: Class 150, Class 300.

• Nhiệt độ làm việc: Dải nhiệt độ môi trường và lưu chất tiêu chuẩn (vd: -10°C đến 180°C đối với gioăng PTFE).

• Kiểu kết nối: Kết nối kẹp Wafer, Mặt bích (Flanged), Nối bích cổ ống gió, Nối ren hoặc Hàn.

• Vật liệu cấu tạo: Thân (Gang/Inox/Thép/Nhựa), Đĩa van (Inox/Gang mạ), Gioăng (EPDM/NBR/PTFE/Silicone).

• Tiêu chuẩn chế tạo:

  • Mặt bích & Kích thước: DIN (Đức), ANSI (Mỹ), JIS (Nhật Bản), BS (Anh).

So sánh van điều tiết tròn với van vuông

Để giúp bạn chọn đúng kết cấu van cho đường ống, bảng so sánh dưới đây làm rõ sự khác biệt giữa hai thiết kế:

Những yếu tố ảnh hưởng đến giá van điều tiết tròn

Trên thị trường, mức giá van điều tiết tròn có thể chênh lệch từ vài trăm nghìn đến hàng chục triệu đồng tùy thuộc vào các yếu tố chính:

1. Kích thước (DN): Kích thước đường kính van càng lớn đòi hỏi khối lượng vật liệu chế tạo càng nhiều, làm tăng chi phí sản xuất.

2. Chất liệu chế tạo: van điều tiết tròn làm từ Inox 316 hoặc thép hợp kim đắt hơn đáng kể so với van gang, van mạ kẽm hay van nhựa.

3. Cơ cấu điều khiển: Van cơ (tay gạt) có chi phí tối ưu nhất. Lắp thêm bộ điều khiển điện hoặc khí nén sẽ làm tăng giá trị đơn hàng.

4. Cấp áp suất & Giới hạn nhiệt độ: Các dòng van điều tiết tròn chịu áp PN25, PN40 đòi hỏi độ dày thành van cao và kiểm định khắt khe nên có giá thành nhỉnh hơn.

5. Thương hiệu & Tiêu chuẩn xuất xứ: Van nhập khẩu chính ngạch từ Hàn Quốc, Nhật Bản, Châu Âu có giá cao hơn hàng sản xuất nội địa hoặc hàng trôi nổi nhờ độ bền và độ chính xác vượt trội.

van điều tiết tròn được sử dụng trong những lĩnh vực nào?

Nhờ thiết kế tối ưu thủy lực và tính đa năng, van điều tiết tròn có mặt trong hầu hết mọi hạ tầng kỹ thuật:

• Hệ thống điều hòa không khí & Thông gió (HVAC): Điều tiết lượng gió tươi, thông gió hành lang và cấp gió lạnh cho tòa nhà, nhà xưởng.

• Hệ thống cấp thoát nước & Xử lý nước thải: Kiểm soát dòng chảy nước sạch đô thị, điều tiết mực nước bể lọc.

• Hệ thống Phòng cháy chữa cháy (PCCC): Van bướm tròn báo cháy tín hiệu điện trên đường ống cấp nước chữa cháy.

• Nhà máy chế biến Thực phẩm & Dược phẩm: Sử dụng van điều tiết tròn inox vi sinh nhằm đảm bảo tiêu chuẩn an toàn vệ sinh khắt khe.

• Ngành Hóa chất, Dầu khí, Xi măng: Dẫn hóa chất ăn mòn, điều tiết khí nén công nghiệp và thu gom bụi.

Sai lầm thường gặp khi chọn van điều tiết tròn

Sự cố vận hành hệ thống thường bắt nguồn từ những thiếu sót trong khâu lựa chọn van điều tiết tròn:

• Chọn sai đường kính van: Lắp van có kích thước nhỏ hơn đường ống gây thắt nút cổ chai, làm tăng sụt áp và tổn hao điện năng máy bơm/quạt hút.

• Lựa chọn vật liệu không phù hợp: Dùng van điều tiết tròn bằng gang cho môi trường hóa chất ăn mòn khiến thân van bị phân hủy, thủng van sau thời gian ngắn.

• Chọn sai kiểu điều khiển: Dùng van điều khiển điện cho các ứng dụng cần đóng ngắt khẩn cấp (dưới 2 giây) thay vì dùng van khí nén.

• Bỏ qua thông số áp suất và nhiệt độ: Dùng van gió tròn thông thường lắp cho đường ống khí nóng nhiệt độ cao làm biến dạng cánh van.

• Sử dụng sản phẩm không rõ nguồn gốc: Mua van trôi nổi thiếu chứng chỉ CO-CQ dẫn đến nguy cơ rò rỉ, gây ngắt quãng toàn bộ dây chuyền sản xuất.

Checklist lựa chọn van điều tiết tròn phù hợp cho dự án

Hãy rà soát kỹ 9 tiêu chí kỹ thuật dưới đây trước khi chốt phương án mua sắm:

• Môi trường lưu chất: Nước sạch, nước thải, không khí, khí nén hay hóa chất?

• Kích thước đường ống (DN): Xác định chính xác đường kính danh nghĩa.

• Áp suất vận hành: Xác định áp suất làm việc thực tế và áp suất đỉnh.

• Nhiệt độ môi trường: Đảm bảo vật liệu thân van và gioăng chịu được nhiệt độ lưu chất.

• Vật liệu cấu tạo: Gang, Inox 304, Inox 316, Thép hay Nhựa?

• Kiểu điều khiển: Tay gạt, tay quay, động cơ điện hay khí nén?

• Kiểu kết nối: Nối kẹp Wafer, bích DIN/JIS/ANSI hay nối ống gió?

• Tiêu chuẩn sản xuất: Đáp ứng chuẩn kỹ thuật của toàn bộ công trình.

• Chứng chỉ chất lượng: Đầy đủ giấy tờ xuất xứ (CO) và chất lượng (CQ).

Lưu ý khi lắp đặt và bảo trì van điều tiết tròn

Thi công lắp đặt và bảo dưỡng đúng quy trình giúp thiết bị vận hành êm ái, kéo dài tuổi thọ:

• Lắp đặt đúng chiều dòng chảy: Quan sát mũi tên chỉ dẫn hướng dòng chảy trên thân van (nếu có) trước khi bắt bu-lông.

• Vệ sinh đường ống trước khi lắp: Làm sạch mạt hàn, bụi bẩn, cát sạn inside đường ống để tránh làm rách gioăng làm kín đĩa van.

• Lực siết bu-lông vừa đủ: Siết đều các bu-lông mặt bích theo đường chéo đối xứng, tránh siết quá lực làm nứt thân van hoặc biến dạng đệm.

• Kiểm tra độ kín sau thi công: Tiến hành thử áp lực (Hydrotest) hoặc kiểm tra độ kín khí trước khi đưa hệ thống vào vận hành chính thức.

• Bảo trì định kỳ: Thường xuyên tra mỡ bôi trơn vào trục van, kiểm tra độ nhạy của bộ truyền động điện/khí nén và vệ sinh bề mặt đĩa van.

FAQ - Câu hỏi thường gặp về van điều tiết tròn

van điều tiết tròn là gì?

van điều tiết tròn là dòng van công nghiệp hoặc van gió có thân hoặc cánh van hình tròn, dùng để đóng, mở hoặc điều tiết lưu lượng lưu chất (nước, khí, không khí) trong đường ống.

van điều tiết tròn có những loại phổ biến nào?

Các loại van điều tiết tròn phổ biến bao gồm: van bướm tròn, van gió tròn (VCD), van điều tiết tròn điều khiển điện, van điều tiết tròn điều khiển khí nén và các dòng van phân theo chất liệu như inox, gang, thép.

van điều tiết tròn và van vuông khác nhau như thế nào?

van điều tiết tròn có khả năng chịu áp lực cơ học tốt hơn, dòng chảy qua van ít bị tổn thất áp suất và dễ lắp đặt cho ống tròn. Van vuông chủ yếu dùng cho các kênh dẫn gió hình chữ nhật trong hệ thống HVAC.

Khi nào nên dùng van điều tiết tròn điều khiển điện?

Bạn nên dùng van điều tiết tròn điều khiển điện khi cần tự động hóa quy trình, điều khiển từ xa qua tủ PLC/BMS, hoặc khi van đặt ở các vị trí trên cao, không gian hẹp khó vận hành bằng tay.

Làm sao để chọn đúng kích thước van tròn?

Bạn cần căn cứ vào đường kính ngoài (OD) và đường kính trong danh nghĩa (DN) của đường ống hiện hữu, kết hợp với tính toán lưu lượng và vận tốc dòng chảy thiết kế để chọn kích thước van tương thích.

Kết luận

Van tròn là thiết bị đóng vai trò then chốt trong việc kiểm soát dòng chảy và cân bằng áp suất cho các hệ thống đường ống và thông gió. Việc lựa chọn đúng chủng loại, chất liệu và kích thước van tròn không chỉ giúp nâng cao hiệu suất vận hành mà còn ngăn ngừa rủi ro rò rỉ, tối ưu chi phí bảo trì lâu dài cho công trình.
