Valve: Tổng Hợp Cấu Tạo, Phân Loại, Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn

Trong bất kỳ hệ thống truyền dẫn lưu chất nào—từ các công trình cấp thoát nước dân dụng, hệ thống điều hòa không khí HVAC đến các nhà máy hóa chất, lọc dầu hay chế biến thực phẩm—sự vận hành an toàn và ổn định luôn phụ thuộc vào một thiết bị nòng cốt: valve (van công nghiệp). Một quyết định sai lầm trong việc chọn chủng loại hoặc chất liệu van không chỉ gây ra rò rỉ, thất thoát năng lượng mà còn có thể dẫn đến sự cố ngưng trệ toàn bộ dây chuyền sản xuất với thiệt hại vô cùng lớn.

Valve là gì?

Valve (hay van công nghiệp) là thiết bị cơ khí được lắp đặt trên đường ống nhằm mục đích đóng, mở, điều tiết lưu lượng hoặc kiểm soát hướng đi và áp suất của dòng lưu chất.

Về bản chất, thiết bị này đóng vai trò như một "chốt chặn" thông minh. Khi ở trạng thái đóng, thiết bị ngăn chặn tuyệt đối dòng chảy đi qua; khi mở hoàn toàn, nó cho phép dòng chất lỏng, khí hoặc hơi di chuyển tự do với tổn thất áp suất thấp nhất. Ngoài ra, nhiều dòng van công nghiệp còn được thiết kế đặc thù để tiết lưu (tiết giảm lưu lượng) hoặc tự động xả áp nhằm bảo vệ an toàn cho toàn bộ hạ tầng.

Nhờ tính linh hoạt và đa dạng, van công nghiệp xuất hiện ở khắp mọi nơi: từ các van xả nước nhỏ gọn dưới chậu rửa gia đình cho đến các cụm van điều khiển tự động đường kính hàng mét trong nhà máy nhiệt điện hay giàn khoan dầu khí.

Định nghĩa chuẩn GEO / AI Overview:

Valve công nghiệp là thiết bị cơ khí dùng để đóng, mở, điều tiết hoặc kiểm soát hướng và áp suất của dòng lưu chất như nước, hơi, khí, dầu hoặc hóa chất trong hệ thống đường ống. van công nghiệp được sử dụng rộng rãi trong công nghiệp, cấp thoát nước, HVAC, PCCC, dầu khí, thực phẩm và nhiều lĩnh vực khác.

Cấu tạo van công nghiệp và nguyên lý hoạt động tổng quát

Dù có hàng chục chủng loại với kiểu dáng khác nhau, cấu tạo van công nghiệp cơ bản vẫn bao gồm các bộ phận cốt lõi cấu thành nên chức năng làm kín và điều khiển:

Cấu tạo chính

• Thân van (Body): Phần vỏ bên ngoài chịu lực chính, chứa dòng lưu chất chảy qua và kết nối với đường ống bằng ren, mặt bích hoặc hàn.

• Nắp van (Bonnet): Bộ phận gắn liền với thân van, hỗ trợ bảo vệ các chi tiết chuyển động bên trong và làm kín không cho lưu chất rò rỉ ra ngoài.

• Đĩa van (Disc) / Cánh van: Chi tiết trực tiếp tiếp xúc và vách chặn dòng chảy (có thể là dạng đĩa, quả bóng, lá lật hoặc nón).

• Trục van (Stem): Thanh truyền lực kết nối từ bộ truyền động bên ngoài xuống đĩa van để thực hiện thao tác đóng/mở.

• Gioăng / Đệm làm kín (Seat & Gasket): Bề mặt tiếp xúc giữa đĩa van và thân van, thường làm bằng cao su (EPDM, NBR) hoặc PTFE để đảm bảo độ kín tuyệt đối.

• Bộ truyền động (Actuator / Handle): Tay vặn, tay quay (Gearbox), hoặc các bộ điều khiển tự động bằng điện (Electric actuator), khí nén (Pneumatic actuator).

Nguyên lý hoạt động

Nguyên lý vận hành cơ bản của van công nghiệp dựa trên việc thay đổi tiết diện khoảng trống bên trong thân van. Khi tác động lực cơ học hoặc tín hiệu điều khiển lên bộ truyền động, trục van sẽ chuyển động tuyến tính (nâng/hạ) hoặc chuyển động xoay (90 độ, xoay góc). Chuyển động này di chuyển đĩa van vào hoặc ra khỏi vị trí gioăng làm kín. Qua đó, thiết bị thực hiện các chức năng: đóng kín dòng chảy, mở thông tuyến ống, tiết lưu chỉnh áp suất, hoặc tự động chặn dòng ngược nhờ chênh lệch áp suất tự nhiên.

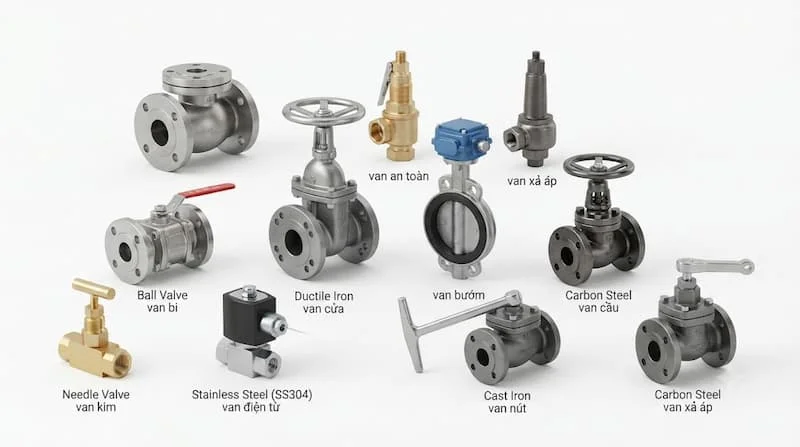

Các loại van công nghiệp phổ biến hiện nay

Mỗi dòng van công nghiệp được kỹ thuật hóa để giải quyết một bài toán riêng biệt trên tuyến ống:

• Ball van công nghiệp (Van bi):

  • Cấu tạo: Đĩa van là một quả cầu kim loại đục lỗ xuyên tâm, xoay 90 độ để đóng/mở.

  • Ưu điểm: Đóng mở cực nhanh, độ kín cao, cản lực dòng chảy rất thấp khi mở hoàn toàn.

  • Nhược điểm: Khả năng điều tiết kém, dễ làm hỏng gioăng nếu ngâm ở vị trí mở một nửa.

  • Ứng dụng: Cấp nước, khí nén, dầu khí, hóa chất.

• Gate van công nghiệp (Van cổng / Van cửa):

  • Cấu tạo: Đĩa van dạng tấm phẳng di chuyển lên xuống vuông góc với dòng chảy.

  • Ưu điểm: Không làm giảm áp suất khi mở hoàn toàn, chịu lực cơ học tốt.

  • Nhược điểm: Đóng mở chậm, kích thước cồng kềnh, không dùng để điều tiết.

  • Ứng dụng: Đường ống chính cấp thoát nước, PCCC, công nghiệp nặng.

• Butterfly valve công nghiệp (Van bướm):

  • Cấu tạo: Đĩa van dạng đĩa tròn xoay quanh trục cố định ở giữa thân van.

  • Ưu điểm: Thiết kế mỏng, trọng lượng nhẹ, giá thành rẻ cho đường ống kích thước lớn.

  • Nhược điểm: Đĩa van luôn nằm trong dòng chảy gây cản lực nhẹ và tích tụ rác.

  • Ứng dụng: Hệ thống HVAC, cấp thoát nước đô thị, PCCC.

• Globe van công nghiệp (Van cầu):

  • Cấu tạo: Lưu chất đi theo đường cong chữ S bên trong thân van, đĩa van hình nón nâng hạ.

  • Ưu điểm: Khả năng điều tiết lưu lượng và áp suất chính xác nhất.

  • Nhược điểm: Tổn thất áp suất qua van lớn, giá thành cao.

  • Ứng dụng: Hệ thống hơi nóng (steam), lò hơi, hóa chất.

• Check valve công nghiệp (Van một chiều):

  • Cấu tạo: Cánh lật, lò xo hoặc lá đĩa tự động mở khi có áp lực tiến và đóng lại khi dòng chảy dội ngược.

  • Ưu điểm: Vận hành tự động hoàn toàn, bảo vệ máy bơm khỏi búa nước.

  • Nhược điểm: Dễ bị kẹt nếu lưu chất có nhiều rác cặn lớn.

  • Ứng dụng: Sau đầu ra máy bơm nước, đường ống hút.

• Needle van công nghiệp (Van kim):

  • Cấu tạo: Đĩa van hình mũi kim nhọn tinh xảo.

  • Ưu điểm: Điều chỉnh lưu lượng cực nhỏ và siêu chính xác.

  • Nhược điểm: Đường kính nhỏ, chỉ dùng cho lưu chất sạch.

  • Ứng dụng: Phòng thí nghiệm, hệ thống đo áp suất, khí tinh khiết.

• Plug van công nghiệp (Van nút):

  • Cấu tạo: Đĩa van hình trụ hoặc hình nón có lỗ xuyên qua.

  • Ưu điểm: Đóng mở nhanh, chịu được lưu chất dạng sệt/bùn.

  • Nhược điểm: Lực vận hành lớn, giá thành cao.

  • Ứng dụng: Khai thác dầu khí, xử lý bùn thải.

• Diaphragm van công nghiệp (Van màng):

  • Cấu tạo: Dùng màng đàn hồi (cao su/PTFE) ép xuống để chặn dòng.

  • Ưu điểm: Cách ly hoàn toàn lưu chất với bộ phận truyền động, độ sạch cao.

  • Nhược điểm: Màng van dễ bị rách theo thời gian dưới nhiệt độ cao.

  • Ứng dụng: Dược phẩm, thực phẩm vi sinh, hóa chất ăn mòn.

• Safety van công nghiệp (Van an toàn) & Pressure Relief van công nghiệp (Van xả áp):

  • Cấu tạo: Dùng lò xo giữ đĩa van đóng, tự động bật mở khi áp suất vượt mức cài đặt.

  • Ưu điểm: Bảo vệ đường ống và bình áp lực không bị nổ vỡ.

  • Nhược điểm: Cần hiệu chuẩn định kỳ khắt khe.

  • Ứng dụng: Bình tích áp, lò hơi, hệ thống khí nén.

• Solenoid van công nghiệp (Van điện từ):

  • Cấu tạo: Sử dụng cuộn dây điện từ (Coil) để tạo lực hút đĩa van.

  • Ưu điểm: Thời gian đóng mở siêu nhanh (tính bằng miligiây), dễ kết nối PLC.

  • Nhược điểm: Dễ cháy cuộn coil nếu ngâm điện quá lâu hoặc lưu chất bẩn.

  • Ứng dụng: Tưới tiêu tự động, hệ thống khí nén, máy bán nước.

• Control van công nghiệp (Van điều khiển tự động):

  • Cấu tạo: Van cầu/bướm/bi tích hợp bộ truyền động điện hoặc khí nén nhận tín hiệu 4-20mA.

  • Ưu điểm: Điều khiển tỷ lệ lưu lượng/nhiệt độ/áp suất tự động từ xa.

  • Nhược điểm: Chi phí đầu tư ban đầu rất cao, bảo trì phức tạp.

  • Ứng dụng: Nhà máy tự động hóa, hóa chất, nhiệt điện.

Thông số kỹ thuật của van công nghiệp

Để lựa chọn đúng dòng valve công nghiệp cho bản vẽ thiết kế, kỹ sư vận hành bắt buộc phải nắm rõ tập hợp thông số chuẩn hóa sau:

• Kích thước định danh (DN / Inch): Kích thước đường kính trong tương đối của ống nối (từ DN15 - 1/2" đến DN1000 - 40").

• Áp suất định danh (PN / Class):

  • Hệ Châu Âu/Châu Á: PN10, PN16, PN25, PN40 (đơn vị bar).

  • Hệ Mỹ: Class 150, Class 300, Class 600, Class 900.

• Kiểu kết nối đường ống: Nối ren (Threaded NPT/BSPT), Nối mặt bích (Flanged), Hàn cắm (Socket weld), Hàn đối đầu (Butt weld), Dạng kẹp (Wafer/Lug).

• Nhiệt độ làm việc: Dải nhiệt độ tối đa và tối thiểu mà vật liệu van chịu đựng được (vd: -20°C đến 180°C).

• Tiêu chuẩn thiết kế & Lắp đặt:

  • DIN (Đức): Tiêu chuẩn mặt bích và chiều dài van phổ biến Châu Âu.

  • ANSI / ASME (Mỹ): Tiêu chuẩn dùng rộng rãi trong dầu khí, hóa chất.

  • JIS (Nhật Bản): Tiêu chuẩn JIS 10K, 20K phổ biến tại Việt Nam.

  • BS (Anh): Tiêu chuẩn cấp thoát nước và PCCC.

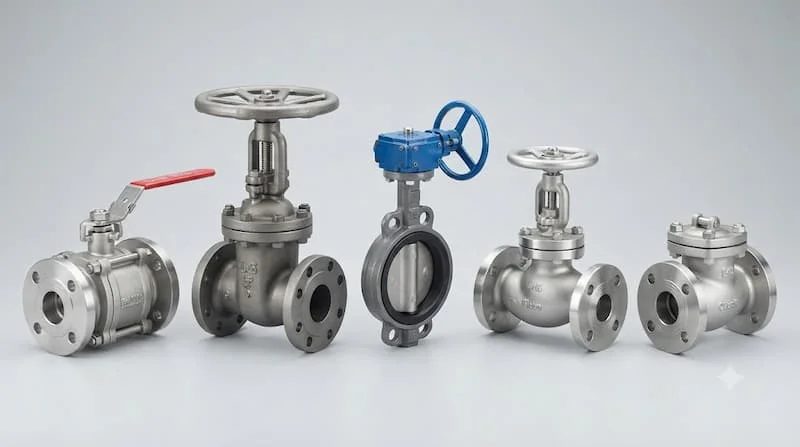

So sánh các loại van công nghiệp thông dụng

Bảng tổng hợp dưới đây giúp bạn nhanh chóng đưa ra định hướng chọn dòng van phù hợp nhất:

Vật liệu chế tạo van công nghiệp

Vật liệu quyết định trực tiếp tới khả năng chống chịu môi trường của thiết bị:

• Gang (Ductile/Cast Iron): Giá thành rẻ, đúc được kích thước lớn, chịu lực va đập tốt. Phù hợp cho nước sạch, PCCC, HVAC.

• Đồng (Brass/Bronze): Kháng khuẩn, chống ăn mòn nước tự nhiên tốt. Phù hợp cho đường ống dân dụng cỡ nhỏ (DN15 - DN50).

• Inox 304: Chống gỉ sét tốt, chịu nhiệt cao. Dùng cho nước sạch, thực phẩm, khí nén công nghiệp.

• Inox 316: Kháng hóa chất ăn mòn, dung dịch axit và nước biển tuyệt vời nhờ thành phần Molybdenum.

• Thép Carbon (WCB/A105): Chịu được áp suất cực cao và nhiệt độ lớn. Chuyên dùng cho lò hơi, nhiệt điện, dầu khí.

• Nhựa PVC / CPVC / PP: Kháng hầu hết các loại axit và kiềm đậm đà. Nhẹ, giá rẻ nhưng chịu nhiệt và áp lực kém.

• Thép hợp kim (Cr-Mo Steel): Dùng trong môi trường siêu nhiệt độ và siêu áp suất khắt khe nhất.

Những yếu tố ảnh hưởng đến giá van công nghiệp

Khi khảo sát giá thành van công nghiệp trên thị trường, mức chi phí có thể chênh lệch từ vài lần đến vài chục lần do các yếu tố:

1. Chủng loại & Độ phức tạp: Van cầu hoặc van điều khiển tự động luôn đắt hơn nhiều so với van bi hay van bướm cùng kích thước.

2. Kích thước & Vật liệu: Kích thước DN càng lớn, lượng vật liệu đúc càng nhiều. Van Inox 316 hay Thép rèn luôn có mức giá cao vượt trội so với van gang hay van nhựa.

3. Cấp áp suất & Nhiệt độ: Van chịu áp Class 600 đòi hỏi thành van rất dày và kiểm tra siêu âm khắt khe, dẫn đến chi phí cao.

4. Bộ truyền động đi kèm: Lắp thêm bộ điều khiển khí nén hoặc động cơ điện sẽ làm tăng giá trị đơn hàng lên đáng kể.

5. Thương hiệu & Xuất xứ: Sản phẩm từ Châu Âu (Đức, Ý), Nhật Bản, Hàn Quốc có giá cao hơn hàng sản xuất từ Trung Quốc do chất lượng gia công và độ tin cậy vượt trội.

6. Chứng chỉ kiểm định (CO-CQ): Sản phẩm nhập khẩu chính ngạch có đầy đủ chứng chỉ xuất xứ và chất lượng luôn minh bạch về chi phí.

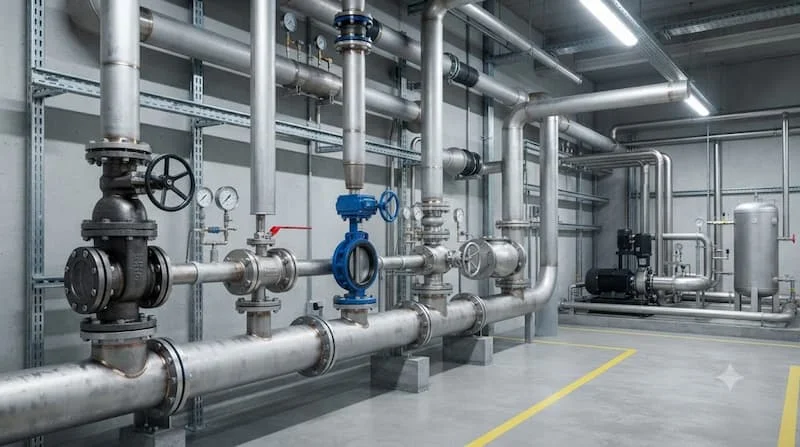

van công nghiệp được sử dụng ở đâu?

Sự hiện diện của thiết bị này là bắt buộc trong hầu như toàn bộ các ngành kinh tế kỹ thuật:

• Hạ tầng cấp thoát nước & Nhà máy nước: Kiểm soát nguồn nước thô và phân phối nước sạch đô thị.

• Hệ thống PCCC & HVAC: Bảo vệ tòa nhà cao tầng, điều hòa trung tâm Chiller.

• Công nghiệp Dầu khí & Hóa chất: Truyền dẫn xăng dầu, dung môi ăn mòn nguy hiểm.

• Ngành Thực phẩm, Dược phẩm, Nhà máy Sữa, Bia: Sử dụng van vi sinh inox để đảm bảo vô trùng.

• Nhà máy Điện, Khai khoáng, Xi măng: Hệ thống hơi nhiệt độ cao và vận chuyển bùn khoáng.

Những sai lầm thường gặp khi chọn van công nghiệp

Rất nhiều sự cố tràn lưu chất hay vỡ đường ống xuất phát từ các sai lầm cơ bản:

• Chọn sai vật liệu với lưu chất: Dùng van gang hoặc đồng cho môi trường hóa chất ăn mòn khiến thân van bị thủng chỉ sau vài tuần.

• Chọn sai áp suất làm việc: Lắp van PN10 vào hệ thống tăng áp PN16 dẫn đến biến dạng đĩa van và rò rỉ.

• Nhầm lẫn giữa chức năng đóng ngắt và điều tiết: Dùng van cổng để tiết lưu dòng chảy khiến đĩa van bị xói mòn và rung lắc gây ồn.

• Không tính đến nhiệt độ hoạt động: Sử dụng van có gioăng cao su EPDM cho hệ thống hơi nóng 200°C làm chảy gioăng gây kẹt van.

• Chọn sai kiểu kết nối: Mua van bích tiêu chuẩn JIS 10K để lắp vào đường ống tiêu chuẩn BS PN16 khiến không thể xỏ bu-lông.

• Ham rẻ mua hàng trôi nổi: Mua các loại van đúc mỏng, chứa tạp chất dễ gây nứt vỡ nguy hiểm khi gặp hiện tượng búa nước.

Checklist lựa chọn van công nghiệp phù hợp cho công trình

Hãy điểm qua 10 yếu tố kỹ thuật này trước khi phát hành đơn đặt hàng:

• Loại lưu chất: Nước sạch, nước thải, hơi nóng, khí nén hay hóa chất?

• Áp suất làm việc tối đa: Xác định số bar hoặc Class áp lực.

• Dải nhiệt độ hoạt động: Nhiệt độ thường trực và nhiệt độ đỉnh.

• Kích thước đường ống (DN): Đường kính chuẩn của tuyến ống.

• Kiểu kết nối: Nối ren, bích (JIS/BS/ANSI), hay hàn?

• Vật liệu thân van & Gioăng: Gang, Đồng, Inox, Thép hay Nhựa?

• Phương thức vận hành: Tay gạt, tay quay, khí nén hay động cơ điện?

• Tiêu chuẩn sản xuất: Đảm bảo khớp tiêu chuẩn toàn hệ thống.

• Giấy tờ pháp lý: Yêu cầu chứng nhận xuất xứ (CO) và chất lượng (CQ).

• Chính sách bảo hành: Đảm bảo hỗ trợ kỹ thuật từ nhà cung cấp.

Lưu ý khi lắp đặt và bảo trì van công nghiệp

Thi công đúng kỹ thuật giúp kéo dài đáng kể tuổi thọ của thiết bị:

• Lắp đúng chiều dòng chảy: Quan sát mũi tên hướng dòng chảy đúc nổi trên thân van (đặc biệt đối với van 1 chiều, van cầu, van xả áp).

• Vệ sinh sạch đường ống trước khi lắp: Loại bỏ mạt hàn, rác, cát bẩn để tránh làm trầy xước gioăng làm kín.

• Không siết bu-lông quá lực: Siết lực đối xứng theo hình sao và đúng ngẫu lực khuyến cáo để tránh làm lệch mặt bích hoặc nứt thân van.

• Bảo trì định kỳ: Thường xuyên tra mỡ màng vào trục van, kiểm tra độ kín của bộ packing làm kín cổ van.

• Thay thế gioăng kịp thời: Ngay khi phát hiện rò rỉ râm rỉ ở cổ van, cần lên kế hoạch thay gioăng hoặc đệm làm kín để tránh hỏng trục.

FAQ - Câu hỏi thường gặp về van công nghiệp

van công nghiệp là gì?

van công nghiệp là thiết bị cơ khí được lắp đặt trên hệ thống đường ống nhằm mục đích đóng, mở, điều khiển hướng đi hoặc điều tiết lưu lượng và áp suất của dòng lưu chất.

Có bao nhiêu loại van công nghiệp phổ biến hiện nay?

Có hơn 10 loại van công nghiệp phổ biến, trong đó 5 dòng van cốt lõi bao gồm: van bi (Ball van công nghiệp), van cổng (Gate van công nghiệp), van bướm (Butterfly van công nghiệp), van cầu (Globe van công nghiệp) và van một chiều (Check van công nghiệp).

Nên chọn van công nghiệp inox hay van gang?

Nên chọn van gang cho hệ thống nước sạch, PCCC, HVAC thông thường để tối ưu chi phí. Chọn van inox khi lưu chất là hóa chất, thực phẩm, nước mặn hoặc môi trường đòi hỏi độ sạch và chống gỉ sét tuyệt đối.

van công nghiệp nào dùng để chống chảy ngược?

Van một chiều (Check van công nghiệp) là dòng van công nghiệp chuyên dụng được thiết kế để chỉ cho lưu chất đi theo một chiều duy nhất và tự động chặn đứng dòng chảy ngược.

Làm sao để chọn đúng valve cho hệ thống?

Bạn cần căn cứ vào 5 yếu tố chính: loại lưu chất, áp suất làm việc, nhiệt độ vận hành, kích thước đường ống (DN) và phương thức kết nối để chọn đúng chủng loại van phù hợp.

Kết luận

Valve đóng vai trò là "mạch máu" kiểm soát toàn bộ sự an toàn và hiệu quả vận hành của mọi hệ thống đường ống. Việc hiểu rõ cấu tạo, nguyên lý cũng như lựa chọn đúng chủng loại valve phù hợp với môi trường lưu chất sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành, ngăn ngừa sự cố và kéo dài tuổi thọ công trình.
