Van Thấp Áp Là Gì? Cẩm Nang Lựa Chọn, Phân Loại và Ứng Dụng Chuyên Sâu

Van thấp áp là gì và vì sao được sử dụng trong hệ thống đường ống?

Một hệ thống cấp nước hoặc đường ống vận hành với áp suất làm việc không quá cao là bài toán rất phổ biến trong thực tế. Tuy nhiên, việc lựa chọn van không phù hợp có thể khiến thiết bị hoạt động kém ổn định, nhanh hỏng hóc hoặc gây lãng phí chi phí đầu tư không cần thiết. Không ít kỹ sư và nhà đầu tư lầm tưởng rằng cứ chọn van có cấp áp suất càng cao thì càng tốt và an toàn. Thực tế không phải như vậy. Việc lựa chọn thiết bị bắt buộc phải căn cứ vào áp suất làm việc thực tế, môi chất, nhiệt độ, kích thước đường ống và điều kiện vận hành cụ thể.

Van thấp áp là nhóm van được lựa chọn cho các hệ thống có mức áp suất làm việc thấp, nhằm kiểm soát, đóng/mở hoặc điều tiết dòng lưu chất theo đúng yêu cầu kỹ thuật. Cần lưu ý rằng không nên khẳng định một mức áp suất cố định cho mọi sản phẩm, bởi khái niệm “thấp áp” còn phụ thuộc vào thiết kế, tiêu chuẩn sản xuất và thông số kỹ thuật của từng loại van cụ thể trong hệ thống.

Van thấp áp là gì?

Van áp suất thấp là loại van được sử dụng trong các hệ thống đường ống có yêu cầu áp suất làm việc tương đối thấp, nhằm đóng mở, điều tiết hoặc kiểm soát dòng lưu chất. Việc lựa chọn van cần dựa trên áp suất, nhiệt độ, môi chất, kích thước đường ống và tiêu chuẩn kỹ thuật của từng sản phẩm.

Vai trò cốt lõi của van trong hệ thống đường ống là đảm bảo an toàn và tối ưu hóa dòng chảy. Tùy theo thiết kế, van có thể đảm nhiệm các chức năng quan trọng bao gồm:

• Đóng/mở hoàn toàn dòng chảy.

• Điều tiết lưu lượng lưu chất qua đường ống.

• Ngăn chặn dòng chảy ngược gây hư hỏng thiết bị phía trước.

• Kiểm soát hoặc duy trì điều kiện áp suất ổn định trong một số hệ thống chuyên dụng.

Khi tìm hiểu về thiết bị này, bạn cần phân biệt rõ ba khái niệm kỹ thuật thường bị nhầm lẫn:

• Áp suất làm việc (Working Pressure): Áp suất thực tế của lưu chất khi hệ thống đang vận hành ổn định.

• Áp suất danh nghĩa (Nominal Pressure - PN): Giá trị số dùng để chỉ định mức áp suất định danh của van theo tiêu chuẩn kỹ thuật.

• Áp suất thử (Test Pressure): Áp suất dùng để kiểm tra độ bền và độ kín của van trong quá trình sản xuất trước khi xuất xưởng.

Do đó, không nên chỉ nhìn vào tên gọi hay chữ “thấp áp” để lựa chọn van mà bỏ qua các thông số vận hành thực tế của hệ thống.

Nguyên lý hoạt động của van áp suất thấp

Về cơ bản, dòng lưu chất đi từ nguồn vào thân van, đi qua cơ cấu đóng/mở bên trong và thoát ra cửa ra. Tuy nhiên, tùy thuộc vào từng chủng loại van mà cơ chế chuyển động sẽ khác nhau:

• Van bi: Bi xoay một góc để mở hoặc đóng dòng chảy nhanh chóng.

• Van bướm: Đĩa van xoay quanh trục để chặn hoặc mở lối đi của lưu chất.

• Van cổng: Đĩa van nâng lên hoặc hạ xuống theo phương chuyển động của ty van.

• Van cầu: Đĩa van di chuyển tịnh tiến để điều tiết lưu lượng dòng chảy chính xác.

• Van một chiều: Tự động đóng/mở hoàn toàn dựa vào hướng và áp lực của dòng chảy.

Tại sao phải chọn van theo đúng áp suất làm việc? Nếu điều kiện vận hành thực tế vượt quá giới hạn thiết kế của áp suất thấp, hệ thống có thể đối mặt với những hậu quả nghiêm trọng:

• Rò rỉ lưu chất tại các mối nối và bề mặt làm kín.

• Hỏng hóc, chai cứng hoặc biến dạng gioăng làm kín.

• Biến dạng cơ học hoặc phá hủy các bộ phận bên trong van.

• Giảm tuổi thọ thiết bị và mất an toàn nghiêm trọng cho toàn bộ hệ thống đường ống.

Các loại van thấp áp phổ biến hiện nay

Việc phân loại van dựa trên cấu tạo và chức năng giúp các kỹ sư dễ dàng đưa ra quyết định chính xác cho từng vị trí lắp đặt trên đường ống.

1. Van bi thấp áp: Nổi bật với khả năng đóng/mở nhanh, kết cấu tương đối đơn giản, độ kín cao. Loại van này phù hợp với đa dạng các hệ thống nước, chất lỏng và khí nén thông dụng.

2. Van bướm thấp áp: Sở hữu thiết kế gọn gàng, trọng lượng nhẹ, rất phù hợp với các đường kính ống lớn. Chúng thường được ứng dụng rộng rãi trong hệ thống cấp thoát nước, HVAC và công nghiệp nhẹ.

3. Van cổng: Dùng chủ yếu cho mục đích đóng hoặc mở hoàn toàn dòng chảy. Tổn thất áp suất khi van mở hoàn toàn là rất thấp, nhưng không nên sử dụng van cổng làm van điều tiết liên tục trừ khi có thiết kế chuyên dụng.

4. Van cầu: Có khả năng điều tiết dòng chảy cực tốt nhờ hành trình đĩa van linh hoạt. Tuy nhiên, kết cấu của van cầu tạo ra trở lực dòng chảy lớn hơn so với van bi hay van cổng.

5. Van một chiều: Cho phép dòng lưu chất di chuyển theo một hướng duy nhất và tự động ngăn chặn hiện tượng chảy ngược khi bơm dừng hoạt động.

Thông số kỹ thuật cần quan tâm khi chọn áp suất thấp

Để đảm bảo hiệu suất vận hành tối ưu, việc nắm vững các thông số kỹ thuật cốt lõi là điều kiện tiên quyết:

• Áp suất làm việc: Cần xác định rõ áp suất vận hành bình thường, áp suất lớn nhất có thể đạt được và biên độ dao động áp suất trong hệ thống. Tuyệt đối không chọn van chỉ dựa vào mức áp suất trung bình.

• Kích thước van: Các dải kích thước phổ biến từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 trở lên. Cần đối chiếu chính xác với đường kính ngoài và tiêu chuẩn của đường ống.

• Vật liệu chế tạo: Thường gặp các vật liệu như gang, thép, inox, đồng hoặc nhựa (uPVC, cPVC, PPH). Sự lựa chọn này phụ thuộc trực tiếp vào tính chất môi chất, nhiệt độ và môi trường xung quanh.

• Kiểu kết nối: Các dạng kết nối thông dụng bao gồm nối ren, mặt bích, dạng kẹp (Wafer), dạng tai bích (Lug) hoặc hàn.

• Nhiệt độ làm việc: Thông số cực kỳ quan trọng khi ứng dụng cho nước nóng, hơi nước, dầu truyền nhiệt, hóa chất hoặc các môi chất có nhiệt độ cao.

• Vật liệu gioăng làm kín: Gioăng (EPDM, PTFE, Viton...) ảnh hưởng trực tiếp đến độ kín khít, khả năng chịu nhiệt và độ tương thích hóa học của toàn bộ thiết bị.

So sánh áp suất thấp với van áp suất cao

Mỗi dòng sản phẩm được thiết kế để phục vụ những điều kiện vận hành hoàn toàn khác nhau. Việc so sánh giúp kỹ thuật viên hiểu rõ bản chất thay vì đánh giá chất lượng theo cảm tính.

Insight quan trọng: Không nên lựa chọn van có cấp áp suất cao nhất với suy nghĩ “càng cao càng tốt”. Yếu tố quyết định sự thành công của hệ thống chính là sự đồng bộ giữa áp suất làm việc thực tế, nhiệt độ, môi chất, tiêu chuẩn kỹ thuật và điều kiện vận hành.

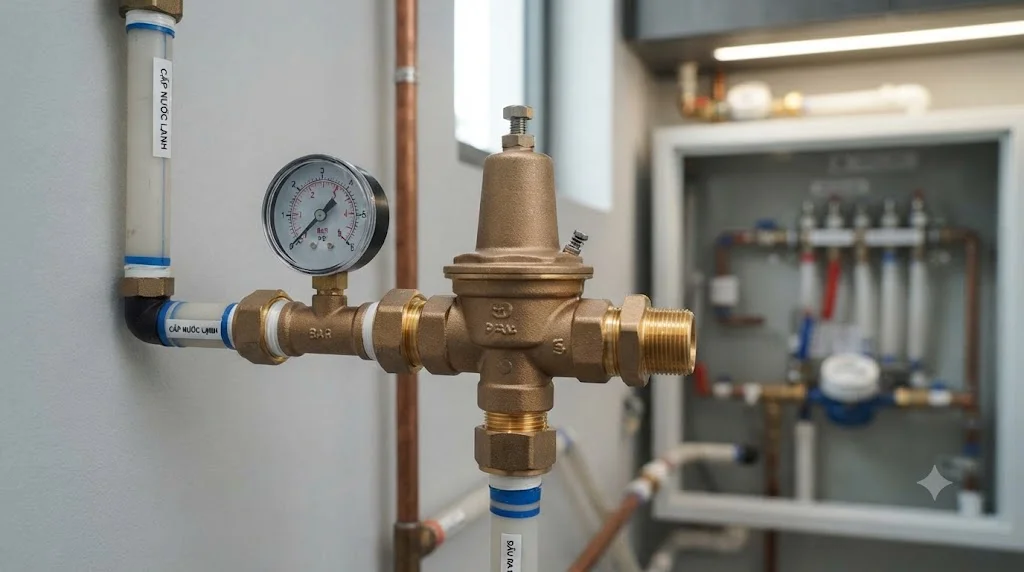

Van thấp áp được sử dụng ở đâu?

Sản phẩm này hiện diện trong hầu hết các hạ tầng kỹ thuật và công nghiệp nhờ tính linh hoạt cao:

• Hệ thống cấp nước: Phục vụ hiệu quả cho mạng lưới đường ống nước dân dụng, các tòa nhà chung cư cao tầng, nhà máy sản xuất và hệ thống phân phối nước sạch đô thị.

• Hệ thống HVAC: Kiểm soát đường nước lạnh, đường nước nóng và các nhánh phân phối trong hệ thống điều hòa không khí trung tâm.

• Hệ thống xử lý nước: Ứng dụng rộng rãi trong các trạm cấp nước, nhà máy xử lý nước thải sinh hoạt và xử lý nước thải công nghiệp.

• Hệ thống công nghiệp: Tùy theo vật liệu và thiết kế, van được dùng để điều tiết các loại chất lỏng, khí nén và môi chất công nghiệp không đòi hỏi áp lực quá lớn.

Lưu ý quan trọng: Không phải mọi loại áp suất thấp đều có thể dùng chung cho mọi loại môi chất. Cần kiểm tra kỹ khả năng tương thích hóa học trước khi lắp đặt.

Những sai lầm thường gặp khi chọn áp suất thấp

Việc lựa chọn thiết bị sai lầm có thể dẫn đến hậu quả tài chính lớn và gián đoạn vận hành hệ thống. Dưới đây là các lỗi phổ biến:

• Sai lầm 1: Chỉ nhìn kích thước DN. Một van kích thước DN50 của hãng này chưa chắc đã phù hợp với tiêu chuẩn mặt bích hoặc không gian lắp đặt của hệ thống khác.

• Sai lầm 2: Không kiểm tra áp suất tối đa. Chỉ quan tâm đến áp suất danh định mà bỏ qua các thời điểm áp suất tăng vọt cục bộ trong đường ống.

• Sai lầm 3: Bỏ qua tính chất môi chất. Van dùng tốt cho nước sạch chưa chắc đã chịu được hóa chất, dầu mỏ hoặc khí có tính ăn mòn.

• Sai lầm 4: Chọn sai vật liệu. Ví dụ, dùng gang hoặc thép carbon cho môi trường hóa chất ăn mòn mà không chọn inox hay nhựa sẽ khiến van bị phá hủy nhanh chóng.

• Sai lầm 5: Lựa chọn sai kiểu kết nối. Việc lắp nhầm van ren vào hệ thống yêu cầu mặt bích áp lực cao sẽ gây rò rỉ và mất an toàn nghiêm trọng.

Cách chọn van thấp áp phù hợp cho hệ thống

Quy trình 7 bước chuẩn kỹ thuật giúp bạn chọn đúng thiết bị ngay từ lần đầu tiên:

• Bước 1: Xác định môi chất: Làm rõ lưu chất là nước, khí nén, dầu, hóa chất hay dung dịch đặc biệt.

• Bước 2: Xác định áp suất: Nắm rõ áp suất bình thường, áp suất tối đa và nguy cơ tăng áp đột ngột.

• Bước 3: Xác định nhiệt độ: Đo lường chính xác nhiệt độ tối thiểu và nhiệt độ tối đa tại điểm lắp đặt van.

• Bước 4: Xác định kích thước: Tra cứu chính xác thông số đường kính định danh (DN) của đường ống.

• Bước 5: Chọn kiểu van: Quyết định rõ mục đích cần đóng/mở, điều tiết lưu lượng hay chống chảy ngược.

• Bước 6: Chọn vật liệu: Lựa chọn vật liệu thân van, đĩa/bi, ty van và gioăng làm kín tương thích.

• Bước 7: Kiểm tra tiêu chuẩn và kết nối: Đối chiếu tiêu chuẩn sản xuất, kiểu kết nối và không gian thực tế trước khi đặt mua.

Lưu ý khi lắp đặt và sử dụng áp suất thấp

Việc tuân thủ quy trình lắp đặt giúp kéo dài tuổi thọ thiết bị và đảm bảo hệ thống vận hành trơn tru:

• Kiểm tra kỹ tình trạng van trước khi tiến hành lắp đặt.

• Vệ sinh, làm sạch hoàn toàn đường ống để loại bỏ rác hàn, xỉ kim loại.

• Đảm bảo lắp đúng chiều mũi tên dòng chảy đối với van một chiều.

• Tuyệt đối không để trọng lượng đường ống đè nén trực tiếp lên thân van.

• Siết bu-lông mặt bích hoặc mối nối ren theo đúng lực siết kỹ thuật.

• Không vận hành thiết bị vượt quá thông số giới hạn của nhà sản xuất.

• Thực hiện kiểm tra rò rỉ áp suất ngay sau khi hoàn tất lắp đặt.

• Lên lịch bảo dưỡng định kỳ và thay thế gioăng làm kín khi có dấu hiệu lão hóa.

Nếu hệ thống của bạn có nguy cơ xuất hiện hiện tượng tăng áp đột ngột, hãy xem xét bổ sung các thiết bị chống búa nước và van giảm áp chuyên dụng thay vì chỉ phụ thuộc vào van khóa thông thường.

Câu hỏi thường gặp về áp suất thấp

Van thấp áp là gì?

Van áp suất thấp là thiết bị cơ khí chuyên dụng dùng cho các đường ống có áp suất vận hành thấp, đóng vai trò đóng/mở, điều tiết hoặc ngăn chặn dòng chảy của lưu chất nhằm đảm bảo hệ thống hoạt động ổn định và an toàn.

Van áp suất thấp có những loại nào?

Các dòng van phổ biến bao gồm van bi, van bướm, van cổng, van cầu và van một chiều. Mỗi loại sở hữu cấu trúc cơ học và chức năng riêng biệt phù hợp với từng vị trí trên đường ống.

Van áp suất thấp có dùng được cho nước nóng không?

Có thể, nhưng bạn bắt buộc phải kiểm tra kỹ nhiệt độ làm việc tối đa của hệ thống cùng với giới hạn chịu nhiệt của vật liệu thân van và gioăng làm kín, không thể đưa ra kết luận chỉ dựa vào tên gọi.

Chọn van áp suất thấp dựa vào những thông số nào?

Việc lựa chọn cần dựa trên sự kết hợp đồng bộ của các yếu tố: đường kính (DN), áp suất làm việc, nhiệt độ môi chất, tính chất lưu chất, vật liệu chế tạo, kiểu kết nối và chức năng vận hành của van.

Kết luận: Chọn van thấp áp đúng theo điều kiện vận hành

Việc đầu tư và lắp đặt hệ thống đường ống đòi hỏi sự chính xác từ những chi tiết nhỏ nhất. Tổng kết lại, van thấp áp đóng vai trò thiết yếu trong việc phục vụ tối ưu cho các hệ thống có yêu cầu áp suất phù hợp với giới hạn thiết kế của thiết bị, kết hợp cùng sự đa dạng về cấu tạo mang lại nhiều lựa chọn chức năng linh hoạt cho kỹ sư thiết kế. Bạn tuyệt đối không nên lựa chọn van chỉ dựa vào kích thước DN hay giá thành rẻ, mà thay vào đó cần đánh giá toàn diện đồng thời các yếu tố áp suất, nhiệt độ, môi chất, vật liệu và kiểu kết nối.
