DIN PN16 Flange Dimensions: Bảng Kích Thước Chuẩn Và Cách Chọn Flange

Trong kỷ nguyên công nghiệp hóa hiện đại, sự an toàn và hiệu suất của các hệ thống đường ống không chỉ phụ thuộc vào vật liệu ống mà còn nằm ở sự chính xác của các phụ kiện kết nối. Hãy tưởng tượng một kịch bản thực tế tại một nhà máy nước lớn, một hệ thống HVAC trung tâm của tòa nhà cao tầng, hay một dây chuyền xử lý hóa chất phức tạp. Chỉ cần một sai sót nhỏ trong việc lựa chọn loại mặt bích (flange) – ví dụ như sai kích thước, sai tiêu chuẩn, hay nhầm lẫn về khả năng chịu áp suất – cũng có thể dẫn đến hậu quả khôn lường. Một mối nối không khít do sai din pn16 flange dimensions có thể gây rò rỉ hóa chất độc hại, làm gián đoạn toàn bộ quy trình sản xuất của nhà máy, hoặc tệ hơn là gây ra các tai nạn lao động nghiêm trọng do áp suất cao. Việc hiểu rõ và áp dụng đúng tiêu chuẩn DIN PN16 không chỉ là yêu cầu kỹ thuật mà còn là sự đảm bảo cho sự sống còn và vận hành bền vững của doanh nghiệp.

Một trong những tiêu chuẩn phổ biến nhất được áp dụng rộng rãi tại châu Âu và nhiều quốc gia châu Á, bao gồm cả Việt Nam, chính là DIN PN16 flange. Tuy nhiên, khi tìm kiếm các thông số kỹ thuật, đặc biệt là din pn16 flange dimensions, nhiều kỹ sư trẻ và nhân viên thu mua thường gặp không ít khó khăn. Những bảng kích thước không đầy đủ, sự mơ hồ về các thông số như PCD (Pitch Circle Diameter), đường kính ngoài (OD), độ dày, hay sự nhầm lẫn tai hại giữa PN16 và PN10 là những vấn đề thường trực. Những sai sót này có thể dẫn đến việc mặt bích không lắp vừa, sai kích thước bulong, và kết quả cuối cùng là một hệ thống đường ống rò rỉ, mất kín. Thesis: Bài viết này, được viết dưới góc nhìn của một chuyên gia trong ngành, sẽ cung cấp cho bạn một cái nhìn toàn diện và chuyên sâu về:

1. DIN PN16 flange dimensions là gì? – Giải mã khái niệm cơ bản.

2. Bảng kích thước tiêu chuẩn – Cung cấp dữ liệu chi tiết và đáng tin cậy.

3. Ý nghĩa các thông số kỹ thuật – Giúp bạn đọc hiểu và phân tích dữ liệu một cách logic.

4. So sánh PN16 với PN10 – Chỉ ra sự khác biệt cốt lõi để tránh nhầm lẫn.

5. Cách chọn flange đúng cho hệ thống piping – Hướng dẫn thực tế để đảm bảo an toàn và hiệu quả.

Chúng tôi hiểu rằng thời gian của bạn là vàng bạc, và sự an toàn là trên hết. Hãy cùng chúng tôi khám phá thế giới phức tạp nhưng vô cùng quan trọng của các tiêu chuẩn mặt bích DIN PN16, để mỗi mối nối bạn tạo ra đều là một cam kết cho sự vững chãi và an tâm.

KIẾN THỨC NỀN

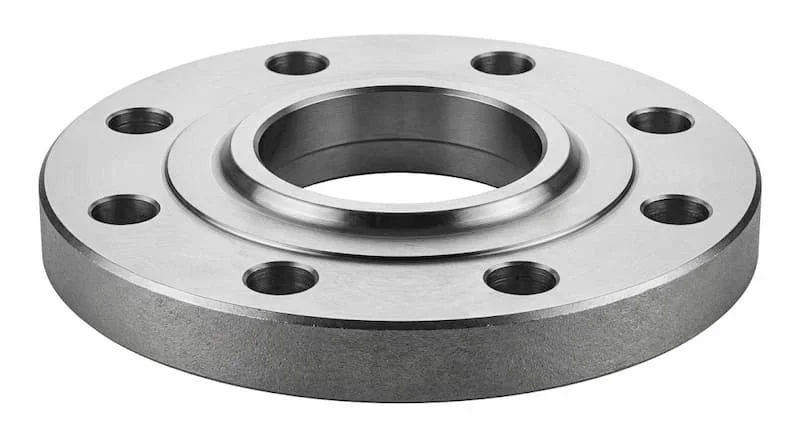

DIN PN16 Flange Dimensions Là Gì?

DIN PN16 flange dimensions không đơn thuần chỉ là một tập hợp các con số ngẫu nhiên. Đó là một hệ thống các kích thước tiêu chuẩn hóa được Deutsches Institut für Normung (Viện Tiêu chuẩn Đức) thiết lập cho các loại mặt bích được thiết kế để chịu một áp suất danh nghĩa là PN16 (Pressure Nominal 16 bar). Hệ thống này đảm bảo tính tương thích và khả năng thay thế lẫn nhau giữa các mặt bích từ các nhà sản xuất khác nhau, đồng thời đảm bảo an toàn cho các hệ thống đường ống hoạt động trong giới hạn áp suất này.

Tiêu chuẩn DIN PN16 flange dimensions là "ngôn ngữ chung" trong ngành đường ống tại châu Âu và nhiều khu vực khác, đặc biệt là trong các hệ thống:

• Đường ống công nghiệp: Dẫn dầu, khí, hơi nước.

• Cấp thoát nước: Mạng lưới cấp nước đô thị, xử lý nước thải.

• Nhà máy hóa chất: Vận chuyển các chất lỏng có tính ăn mòn nhẹ hoặc trung bình.

• Hệ thống HVAC: Đường ống cho nước lạnh, nước nóng, và hơi nước.

Ý nghĩa của DIN

DIN là viết tắt của Deutsches Institut für Normung, tổ chức tiêu chuẩn của Đức, được biết đến với sự nghiêm ngặt và tính chính xác cao. Việc một mặt bích tuân thủ tiêu chuẩn DIN có nghĩa là nó đã được thiết kế, sản xuất và kiểm tra theo các quy trình nghiêm ngặt để đảm bảo chất lượng và khả năng chịu lực. Các flange DIN thường tuân theo các tiêu chuẩn cụ thể như DIN 2501 (mặt bích phẳng) hoặc phổ biến hơn hiện nay là EN 1092-1 (mặt bích thép và hợp kim niken), tiêu chuẩn châu Âu đã thay thế phần lớn các tiêu chuẩn DIN cũ hơn nhưng vẫn thường được gọi chung là "DIN flange" trong thực tế.

Ý nghĩa của PN16

PN là viết tắt của Pressure Nominal, biểu thị áp suất làm việc tối đa cho phép của mặt bích ở điều kiện nhiệt độ tiêu chuẩn (thường là 20°C). PN16 có nghĩa là mặt bích được thiết kế để chịu áp suất 16 bar (tương đương khoảng 232 psi). Đây là mức áp suất trung bình, phù hợp cho đa số các ứng dụng công nghiệp và dân dụng thông thường, giúp cân bằng giữa khả năng chịu lực và chi phí vật liệu.

Vai trò của bảng kích thước flange

Bảng din pn16 flange dimensions đóng vai trò cực kỳ quan trọng trong suốt vòng đời của một hệ thống đường ống, từ giai đoạn thiết kế, mua sắm, đến lắp đặt và bảo trì. Nó giúp kỹ sư xác định chính xác các thông số như:

• Đường kính ngoài (OD): Đảm bảo mặt bích không quá lớn so với không gian lắp đặt.

• Số lượng bulong: Yếu tố then chốt để đảm bảo lực siết đều và khả năng chịu áp.

• Đường kính vòng bulong (Bolt circle diameter - PCD): Thông số quan trọng nhất để các lỗ bulong trên mặt bích và thiết bị khớp nhau.

• Độ dày flange: Ảnh hưởng trực tiếp đến độ bền và khả năng chịu áp suất.

Bằng cách sử dụng bảng kích thước tiêu chuẩn, các kỹ sư có thể tự tin rằng tất cả các thành phần – từ mặt bích, bulong, đến gasket – sẽ khớp hoàn hảo với nhau, tạo ra một kết nối kín, an toàn và bền bỉ cho toàn bộ hệ thống piping.

PHÂN TÍCH CHUYÊN SÂU

Bảng DIN PN16 Flange Dimensions Chi Tiết

Việc nắm vững các din pn16 flange dimensions là chìa khóa để đảm bảo sự khớp nối hoàn hảo. Dưới đây là bảng phân tích chi tiết các thông số kỹ thuật quan trọng nhất mà bạn thường gặp trong các tài liệu tham khảo.

Các thông số quan trọng

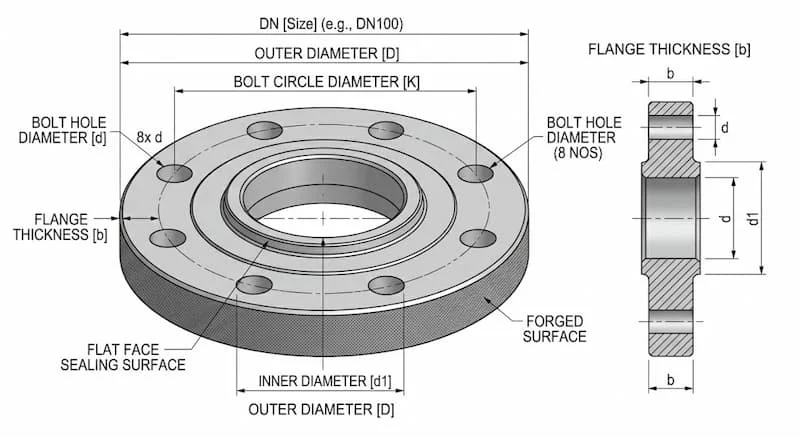

Một bảng kích thước DIN PN16 tiêu chuẩn không chỉ liệt kê các con số mà còn sử dụng các ký hiệu kỹ thuật cụ thể. Việc hiểu rõ ý nghĩa của các ký hiệu này là bước đầu tiên để sử dụng bảng hiệu quả:

Ví dụ bảng kích thước DIN PN16

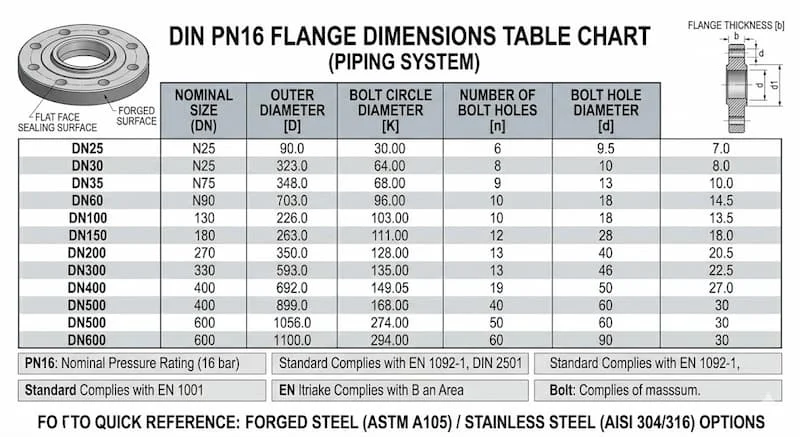

Dưới đây là một phần trích dẫn từ bảng kích thước DIN PN16 tiêu chuẩn cho các kích thước DN phổ biến, được trình bày một cách logic và dễ hiểu:

(Bảng trên chỉ là một phần trích dẫn ví dụ. Để có bảng kích thước đầy đủ cho tất cả các kích thước DN, vui lòng tham khảo các tiêu chuẩn DIN 2501 hoặc EN 1092-1 chính thức).

Tại sao kích thước flange phải theo tiêu chuẩn?

Câu trả lời nằm ở hai từ: tương thích và an toàn. Một mặt bích không tuân thủ tiêu chuẩn DIN flange standard sẽ dẫn đến những hậu quả dây chuyền nghiêm trọng:

• Bolt holes không khớp: Bạn không thể luồn bulong qua, làm gián đoạn việc lắp đặt.

• Gasket không kín: Bề mặt làm kín không phẳng hoặc không đủ rộng, dẫn đến áp lực nén không đều lên gasket, gây rò rỉ.

• Hệ thống dễ rò rỉ: Dù chỉ là một vết rò rỉ nhỏ, nó cũng có thể gây mất mát môi chất, làm hỏng thiết bị xung quanh, và trong trường hợp hóa chất hoặc hơi nước, gây ra các mối nguy hiểm về an toàn.

Do đó, tất cả các nhà sản xuất mặt bích uy tín đều phải tuân thủ nghiêm ngặt các tiêu chuẩn DIN flange standard để đảm bảo sản phẩm của họ có thể được sử dụng một cách đáng tin cậy trong các hệ thống đường ống trên toàn thế giới.

So Sánh DIN PN16 Với PN10 Và PN25

Trong thực tế, các kỹ sư thường phải đưa ra quyết định lựa chọn giữa các mức áp suất khác nhau. Hiểu rõ sự khác biệt giữa PN16, PN10 và PN25 là cực kỳ quan trọng để chọn đúng mặt bích mà không lãng phí vật liệu hoặc gây mất an toàn.

1. PN10 flange

• Áp suất danh nghĩa: 10 bar.

• Đặc điểm: Độ dày và kích thước bulong nhỏ hơn so với PN16 cho cùng một DN.

• Ứng dụng: Các hệ thống áp suất thấp, ví dụ như mạng lưới cấp nước sinh hoạt trong các tòa nhà thấp tầng, hệ thống tưới tiêu.

2. PN16 flange

• Áp suất danh nghĩa: 16 bar.

• Đặc điểm: Là loại mặt bích phổ biến nhất trong hệ thống đường ống công nghiệp. Nó mang lại sự cân bằng tối ưu giữa khả năng chịu áp suất và chi phí, phù hợp cho đại đa số các ứng dụng thông thường.

3. PN25 flange

• Áp suất danh nghĩa: 25 bar.

• Đặc điểm: Dày hơn và sử dụng bulong lớn hơn so với PN16 để chịu được áp suất cao hơn.

• Ứng dụng: Các hệ thống áp suất cao, nhà máy hóa chất, hệ thống hơi nước cao áp.

Bảng so sánh

Dưới đây là bảng tóm tắt sự khác biệt cốt lõi giữa các tiêu chuẩn áp suất phổ biến, được trình bày một cách rõ ràng và logic:

(Lưu ý: Đối với một số DN nhất định, kích thước PCD và số lượng bulong có thể giống nhau giữa các cấp PN khác nhau. Do đó, luôn cần kiểm tra bảng kích thước cụ thể cho từng DN).

Tại sao PN16 phổ biến nhất?

PN16 là sự lựa chọn "vừa đủ" cho đại đa số các ứng dụng. Nó đủ mạnh để chịu được áp suất của hầu hết các quy trình công nghiệp và dân dụng, nhưng không quá dày và nặng như PN25, giúp tiết kiệm chi phí vật liệu và dễ dàng hơn trong việc vận chuyển, lắp đặt. Tính phổ biến của din pn16 flange dimensions cũng có nghĩa là vật tư thay thế luôn có sẵn và dễ mua, giúp giảm thiểu thời gian ngừng hoạt động của hệ thống.

ỨNG DỤNG THỰC TẾ

Khi Nào Nên Sử Dụng DIN PN16 Flange?

DIN PN16 flange là một trong những loại mặt bích đa năng nhất, được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ sự cân bằng giữa hiệu suất và chi phí. Dưới đây là những ứng dụng thực tế phổ biến mà bạn thường gặp:

1. Hệ thống cấp nước

• Municipal water supply (Cấp nước đô thị): Các đường ống dẫn nước sạch từ nhà máy đến các khu dân cư.

• Water treatment plant (Nhà máy xử lý nước): Trong các giai đoạn xử lý khác nhau, nơi áp suất hoạt động thường nằm trong giới hạn 16 bar.

2. Hệ thống HVAC

• Chilled water (Nước lạnh): Hệ thống làm mát cho các tòa nhà lớn.

• Cooling water (Nước giải nhiệt): Đường ống dẫn nước đến các tháp giải nhiệt trong nhà máy công nghiệp.

3. Hệ thống hóa chất nhẹ

• Acid loãng: Các đường ống vận chuyển acid với nồng độ thấp ở điều kiện nhiệt độ không quá cao.

• Chemical transfer line (Đường ống vận chuyển hóa chất): Các quy trình vận chuyển hóa chất không yêu cầu áp suất quá cao.

4. Nhà máy công nghiệp

• Food processing (Chế biến thực phẩm): Các đường ống dẫn nước, dầu ăn, hơi nước áp suất thấp.

• Pharmaceutical plants (Nhà máy dược phẩm): Quy trình sản xuất yêu cầu vệ sinh và sự an toàn của hệ thống đường ống.

Ưu điểm của DIN PN16 flange

• Dễ mua: Sự phổ biến của tiêu chuẩn din pn16 flange dimensions giúp vật tư luôn có sẵn tại các nhà cung cấp uy tín.

• Tiêu chuẩn phổ biến: Đảm bảo tính tương thích cao với nhiều loại thiết bị, van, và bơm khác nhau.

• Tương thích nhiều thiết bị: Giúp đơn giản hóa quy trình thiết kế và mua sắm.

Sai lầm thường gặp

• Nhầm PN10 với PN16: Đây là sai lầm nguy hiểm nhất. Hai loại này có thể giống nhau về DN nhưng bolt circle diameter (PCD) và độ dày flange thường khác nhau. Việc lắp một mặt bích PN10 vào hệ thống PN16 có thể gây ra rò rỉ hoặc thậm chí hỏng bulong dưới áp suất cao.

• Không kiểm tra tiêu chuẩn flange: Một số hệ thống đường ống có thể sử dụng tiêu chuẩn ANSI (tiêu chuẩn Mỹ), không tương thích với DIN. Việc lắp một ANSI flange vào hệ thống DIN flange sẽ dẫn đến bolt pattern không khớp.

• Chọn sai kích thước bolt: Bulong quá nhỏ không thể tạo đủ lực siết, còn bulong quá lớn không thể luồn qua lỗ, gây khó khăn cho việc lắp đặt và tăng nguy cơ rò rỉ.

HƯỚNG DẪN / CHECKLIST

Checklist Chọn DIN PN16 Flange Đúng Chuẩn

Để tránh những sai sót đắt giá và đảm bảo sự an toàn cho hệ thống đường ống, hãy luôn tuân theo checklist này trước khi đưa ra quyết định lựa chọn mặt bích:

1. Xác định kích thước DN: Ví dụ: Bạn cần DN50, DN100, hay DN200? Kích thước này phải khớp với đường ống bạn đang sử dụng.

2. Áp suất hệ thống: Phải nhỏ hơn hoặc bằng 16 bar ở điều kiện nhiệt độ tiêu chuẩn. Đừng chọn PN16 cho hệ thống PN25.

3. Tiêu chuẩn flange: Đảm bảo toàn bộ hệ thống đang sử dụng cùng một tiêu chuẩn, ví dụ như DIN hoặc EN 1092-1.

4. Vật liệu flange: Phù hợp với môi chất bên trong. Carbon steel dùng cho nước thông thường, Stainless steel dùng cho hóa chất hoặc yêu cầu vệ sinh, Ductile iron dùng cho hệ thống nước thải.

5. Kiểm tra bolt pattern: Phải đúng với din pn16 flange dimensions tiêu chuẩn, đặc biệt là bolt circle diameter (K) và số lượng lỗ bulong.

Lưu ý khi lắp đặt

• Siết bulong theo hình sao: Luôn siết các bulong theo trình tự đối diện nhau để lực nén lên gasket được phân bổ đều.

• Dùng gasket phù hợp: Gasket phải chịu được môi chất, áp suất, và nhiệt độ của hệ thống.

• Kiểm tra alignment flange: Đảm bảo hai mặt bích song song và đồng tâm trước khi siết bulong để tránh làm hỏng gasket hoặc mặt bích.

FAQ

1. DIN PN16 flange chịu áp suất bao nhiêu?

DIN PN16 flange được thiết kế cho áp suất danh nghĩa là 16 bar ở điều kiện nhiệt độ tiêu chuẩn. Tuy nhiên, khả năng chịu áp suất có thể giảm khi nhiệt độ tăng. Do đó, luôn cần kiểm tra bảng biểu đồ áp suất-nhiệt độ (pressure-temperature ratings) cụ thể của từng loại vật liệu.

2. PN16 có dùng thay PN10 được không?

Có thể trong một số trường hợp nhất định, vì PN16 có khả năng chịu áp cao hơn PN10. Tuy nhiên, trước khi thay thế, bạn cần kiểm tra kỹ lưỡng bảng din pn16 flange dimensions cho DN đó để đảm bảo bolt pattern và kích thước flange khớp hoàn hảo. Nếu không khớp, việc lắp đặt sẽ không thể thực hiện được hoặc gây rò rỉ.

3. DIN flange có tương thích với ANSI flange không?

Không. Hai tiêu chuẩn này có bolt circle diameter (PCD) và kích thước lỗ bulong khác nhau hoàn toàn. Bạn không thể lắp một ANSI flange vào hệ thống DIN flange mà không sử dụng các bộ chuyển đổi (adapter) chuyên dụng.

4. DN trong DIN PN16 nghĩa là gì?

DN là viết tắt của Diameter Nominal, tức đường kính danh nghĩa của đường ống. Đây là kích thước danh định, giúp đơn giản hóa việc phân loại ống và phụ kiện, không phản ánh chính xác đường kính trong hay ngoài thực tế.

5. DIN PN16 flange dùng cho hệ thống nào?

Loại flange này thường dùng trong:

• Water supply system (Hệ thống cấp nước): Mạng lưới cấp nước sạch.

• HVAC (Hệ thống điều hòa không khí): Đường ống nước giải nhiệt, nước lạnh.

• Industrial piping (Đường ống công nghiệp): Dẫn hơi, dầu, hóa chất nhẹ.

KẾT LUẬN

DIN PN16 flange đã và đang khẳng định vị thế là một trong những tiêu chuẩn mặt bích phổ biến nhất trong hệ thống piping nhờ những ưu điểm vượt trội về khả năng chịu áp suất 16 bar, hệ thống tiêu chuẩn kích thước rõ ràng, và tính tương thích cao trong nhiều ngành công nghiệp. Việc hiểu rõ và áp dụng đúng din pn16 flange dimensions là yếu tố then chốt giúp kỹ sư thiết kế hệ thống chính xác, tránh những sai sót đắt giá khi lắp đặt, và trên hết, đảm bảo độ kín và an toàn tuyệt đối cho đường ống. Chúng tôi hy vọng rằng bài viết này đã cung cấp cho bạn những kiến thức chuyên sâu và thực tế nhất để tự tin hơn trong việc lựa chọn và sử dụng mặt bích DIN PN16. Nếu bạn còn bất kỳ thắc mắc nào, đừng ngần ngại tìm kiếm sự tư vấn từ các chuyên gia hoặc nhà cung cấp vật tư uy tín. Sự an tâm của bạn chính là mục tiêu cuối cùng của chúng tôi về din pn16 flange dimensions.
