Flange Slip On Flat Face: Cấu Tạo, Ứng Dụng Và Cách Chọn Chuẩn

Trong các hệ thống đường ống công nghiệp hiện đại như cấp nước, xử lý hóa chất, dầu khí hay hệ thống HVAC, việc lựa chọn loại mặt bích (flange) phù hợp không đơn thuần là vấn đề kỹ thuật mà còn là yếu tố quyết định đến tính an toàn và kinh tế của toàn bộ công trình. Một trong những loại phụ kiện được sử dụng phổ biến nhất hiện nay chính là Mặt bích trượt bề mặt phẳng.

Tuy nhiên, thực tế tại các công trường, không ít kỹ sư trẻ hoặc nhân viên thu mua vật tư vẫn thường xuyên nhầm lẫn giữa mặt phẳng (flat face) và mặt lồi (raised face), hoặc chưa nắm rõ nguyên lý "trượt" của dòng slip on. Sai lầm này dẫn đến những hệ quả nghiêm trọng: hệ thống bị mất kín, hư hỏng gasket ngay khi vận hành thử nghiệm, hoặc tệ hơn là nứt vỡ mặt bích thiết bị do tập trung ứng suất sai chỗ. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, thông số kỹ thuật và những lưu ý "xương máu" để bạn lựa chọn Mặt bích trượt bề mặt phẳng chuẩn xác nhất.

Flange Slip On Flat Face Là Gì?

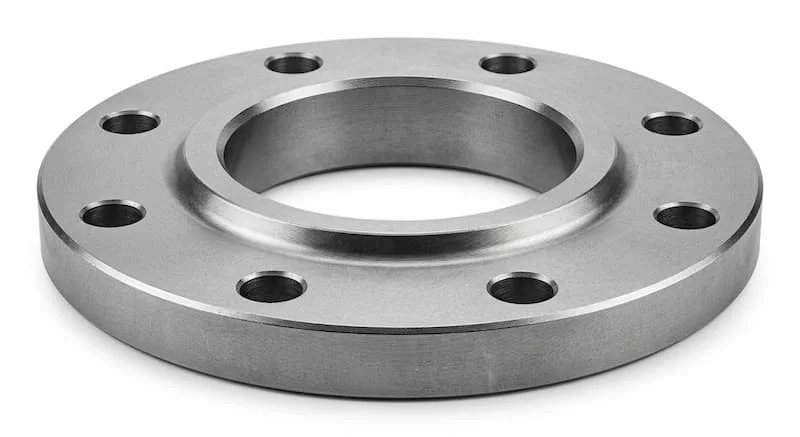

Để hiểu rõ về loại phụ kiện này, chúng ta cần bóc tách từ tên gọi của nó. Flange slip on flat face (mặt bích trượt bề mặt phẳng) là loại mặt bích được thiết kế để trượt trực tiếp lên đầu đường ống và được cố định bằng các đường hàn cả bên trong lẫn bên ngoài. Điểm đặc trưng lớn nhất chính là bề mặt tiếp xúc (gasket face) hoàn toàn phẳng, không có phần gờ nhô lên như loại Raised Face (RF).

Về mặt kỹ thuật, thiết kế "Slip-on" cho phép người thợ dễ dàng điều chỉnh chiều dài đường ống trước khi hàn, mang lại sự linh hoạt cao trong thi công. Trong khi đó, kiểu bề mặt "Flat Face" (FF) thường được ưu tiên sử dụng trong các hệ thống áp suất thấp hoặc khi cần kết nối với các thiết bị có mặt bích bằng gang (cast iron). Việc sử dụng mặt phẳng giúp phân bổ lực siết bulong đều khắp bề mặt, ngăn chặn tình trạng nứt vỡ các thiết bị giòn. Do đó, bạn sẽ thường xuyên bắt gặp chúng trong các hệ thống utility piping, đường ống cấp thoát nước hoặc các dây chuyền sản xuất thực phẩm áp suất nhẹ.

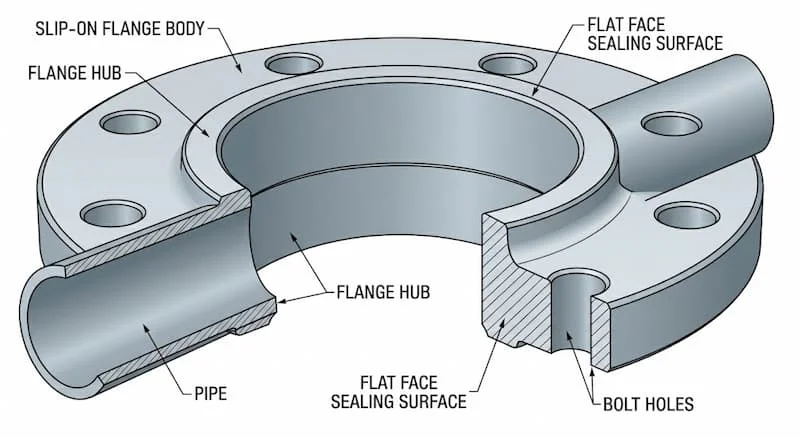

Cấu tạo cơ bản của mặt bích

Một bộ Mặt bích trượt bề mặt phẳng tiêu chuẩn bao gồm các thành phần cấu thành chặt chẽ:

• Thân mặt bích phẳng (Flat Face): Bề mặt tiếp xúc được gia công nhẵn hoặc chạy rãnh răng cưa siêu mịn để giữ gasket.

• Lỗ Bore (Đường kính trong): Có kích thước lớn hơn một chút so với đường kính ngoài (OD) của ống để ống có thể trượt qua dễ dàng.

• Phần Hub (Cổ bích): Đoạn thấp bao quanh lỗ bore giúp tăng cường độ cứng cho mối hàn.

• Lỗ Bulong (Bolt holes): Được khoan chính xác theo các tiêu chuẩn như ASME hoặc DIN để kết nối các mặt bích với nhau.

Nguyên lý hoạt động

Nguyên lý vận hành của loại mặt bích này dựa trên sự kết hợp giữa liên kết hàn và lực kẹp cơ khí. Đầu tiên, ống được luồn vào trong lòng mặt bích. Thợ hàn sẽ thực hiện hai đường hàn fillet: một đường ở phía ngoài cổ bích (hub) và một đường ở mép trong của mặt bích. Khi lắp ráp, một tấm đệm (gasket) phẳng toàn phần (full face gasket) sẽ được đặt giữa hai mặt bích. Khi siết bulong, lực ép sẽ nén gasket lại, tạo ra một rào cản ngăn chặn môi chất rò rỉ ra ngoài.

Cấu Tạo Và Thông Số Kỹ Thuật Của Slip On Flat Face Flange

Việc nắm vững thông số kỹ thuật là điều kiện tiên quyết để đảm bảo tính đồng bộ của hệ thống. Mặt bích trượt bề mặt phẳng không được sản xuất tùy tiện mà phải tuân thủ nghiêm ngặt các bộ tiêu chuẩn quốc tế để đảm bảo khả năng chịu lực và lắp lẫn.

1. Kích thước tiêu chuẩn và các hệ quy chiếu

Thông thường, tại thị trường Việt Nam và quốc tế, loại mặt bích này được sản xuất theo các hệ tiêu chuẩn phổ biến sau:

• ASME/ANSI B16.5: Tiêu chuẩn Mỹ, phổ biến nhất trong ngành dầu khí và hóa chất.

• DIN (Đức) / EN 1092-1: Tiêu chuẩn châu Âu, thường dùng trong hệ thống nước và HVAC.

• JIS (Nhật Bản): Thường dùng trong các dự án có vốn đầu tư hoặc máy móc từ Nhật Bản, Hàn Quốc.

Khi tra cứu bảng mã, bạn cần đặc biệt lưu ý đến Nominal Pipe Size (NPS) – kích thước ống danh định và Pressure Class (ví dụ: Class 150, 300 hoặc PN10, PN16). Các thông số như đường kính vòng lỗ bulong (Bolt circle diameter) và số lượng lỗ bulong phải khớp hoàn toàn với mặt bích đối ứng hoặc mặt bích của thiết bị (bơm, van).

2. Vật liệu chế tạo – Yếu tố quyết định độ bền

Vật liệu của flange phải tương thích với vật liệu ống và tính chất của môi chất:

• Carbon Steel (Thép carbon): Như ASTM A105, thường dùng cho nước, dầu và các môi chất không ăn mòn.

• Stainless Steel (Inox 304, 316): Chống ăn mòn tốt, dùng cho hóa chất, thực phẩm hoặc môi trường biển.

• Cast Iron (Gang): Thường là các mặt bích đúc sẵn trên thân van hoặc bơm, cần sự cẩn trọng đặc biệt khi kết nối.

3. Giới hạn áp suất làm việc

Một điểm yếu cố hữu mà người thiết kế cần lưu ý: flange slip on flat face thường có giới hạn áp suất thấp hơn so với loại Weld Neck (cổ hàn cao). Chúng chủ yếu được sử dụng cho Class 150 và Class 300. Đối với các hệ thống có áp suất cực cao hoặc nhiệt độ biến thiên liên tục (gây giãn nở nhiệt mạnh), loại mặt bích này không phải là lựa chọn tối ưu do mối hàn fillet dễ bị tập trung ứng suất gây mỏi.

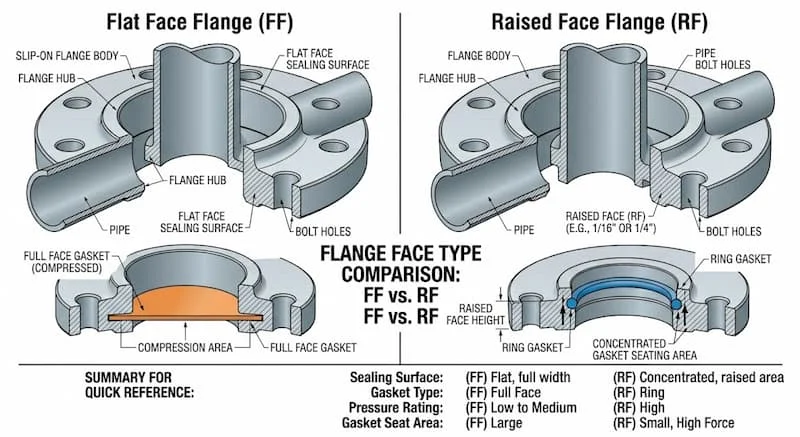

So Sánh Flat Face Và Raised Face Flange

Sự khác biệt giữa mặt phẳng (FF) và mặt lồi (RF) không chỉ nằm ở ngoại hình mà còn ở cách thức phân bổ lực nén.

Bảng so sánh chi tiết

Tại sao Flat Face là "cứu cánh" cho thiết bị gang?

Trong kỹ thuật cơ khí, gang là vật liệu có độ cứng cao nhưng rất giòn (brittle). Nếu bạn cố tình kết nối một mặt bích thép loại Raised Face vào một mặt bích van bằng gang, khi siết bulong, lực ép sẽ tập trung hoàn toàn vào phần gờ lồi. Điều này tạo ra một momen uốn cực lớn lên phần rìa của mặt bích gang, rất dễ dẫn đến hiện tượng nứt hoặc vỡ tai bích thiết bị.

Sử dụng flange slip on flat face kết hợp với gasket toàn phần (full face) giúp lực siết được dàn đều trên toàn bộ bề mặt. Khi đó, không có hiện tượng "đòn bẩy" xảy ra, đảm bảo an toàn tuyệt đối cho các thiết bị đắt tiền.

Khi Nào Nên Dùng Flange Slip On Flat Face?

Không phải ngẫu nhiên mà loại mặt bích này lại chiếm thị phần lớn trong phân khúc dân dụng và công nghiệp nhẹ. Dưới đây là những kịch bản ứng dụng tối ưu:

1. Hệ thống xử lý nước và HVAC

Trong các nhà máy xử lý nước thải, hệ thống cấp nước đô thị hay hệ thống nước giải nhiệt (chilled water) cho các tòa nhà, áp suất thường không quá lớn (dưới 16 bar). Flange slip on flat face giúp giảm chi phí vật tư đáng kể so với các loại mặt bích phức tạp khác.

2. Kết nối thiết bị tiêu chuẩn cũ hoặc bằng gang

Như đã phân tích, khi bạn mua một chiếc bơm hoặc van có mặt bích đúc sẵn bằng gang, quy tắc bắt buộc là phải dùng mặt bích thép Flat Face để kết nối. Điều này giúp bảo vệ thiết bị khỏi các sự cố nứt vỡ do siết quá lực.

3. Ưu điểm và nhược điểm thực tế

• Ưu điểm: * Giá thành rẻ: Quy trình sản xuất đơn giản, ít tốn vật liệu hơn weld neck.

  • Dễ lắp đặt: Không đòi hỏi độ chính xác tuyệt đối khi cắt ống vì có thể điều chỉnh vị trí trượt.

  • Tiết kiệm không gian: Chiều cao hub thấp, phù hợp cho những vị trí chật hẹp.

• Nhược điểm:

  • Độ bền mối hàn thấp hơn so với mối hàn đối đầu (butt-weld).

  • Khả năng chịu rung động và sốc nhiệt kém.

Sai lầm chết người cần tránh

Một lỗi phổ biến là kết hợp mặt FF với mặt RF. Khi lắp một mặt bích phẳng vào một mặt bích lồi, gasket sẽ không được ép đều, dẫn đến rò rỉ ngay lập tức. Ngoài ra, việc sử dụng sai loại gasket (dùng ring gasket cho mặt FF) cũng sẽ khiến lực siết bulong làm cong vênh mặt bích.

Checklist Chọn Flange Slip On Flat Face Đúng Chuẩn

Để tránh lãng phí thời gian và tiền bạc, hãy luôn mang theo checklist này khi làm việc với nhà cung cấp hoặc thiết kế hệ thống:

1. Xác định áp suất vận hành: Hệ thống có vượt quá Class 300 (khoảng 50 bar) không? Nếu có, hãy cân nhắc chuyển sang loại Raised Face hoặc Weld Neck.

2. Kiểm tra vật liệu đối ứng: Thiết bị bạn sắp kết nối là gang hay thép? Nếu là gang, 100% phải chọn Flat Face.

3. Lựa chọn Gasket phù hợp: Bạn đã đặt mua Full Face Gasket chưa? Nhớ rằng mặt phẳng cần tấm đệm phủ kín các lỗ bulong.

4. Tiêu chuẩn kết nối: Kiểm tra số lỗ bulong và đường kính vòng lỗ (PCD). Đừng để xảy ra tình trạng mặt bích tiêu chuẩn DIN không lắp vừa van tiêu chuẩn ANSI.

5. Môi trường làm việc: Nếu dùng cho hóa chất, hãy đảm bảo chọn vật liệu inox (SS316) để tránh bị ăn mòn mối hàn fillet bên trong.

Lưu ý lắp đặt: Khi siết bulong, luôn thực hiện theo sơ đồ hình sao (đối xứng) để gasket được nén đều. Tuyệt đối không siết chết một bên ngay lập tức vì sẽ gây vênh mặt bích và làm hỏng gasket.

FAQ - Những Câu Hỏi Thường Gặp

1. Flange slip on flat face dùng cho áp suất bao nhiêu là an toàn?

Loại mặt bích này hoạt động tốt nhất ở áp suất thấp đến trung bình. Phổ biến nhất là Class 150 (PN10/PN16) và tối đa thường là Class 300. Với áp suất cao hơn, bạn nên dùng Weld Neck để đảm bảo an toàn.

2. Tôi có thể mài phẳng mặt bích Raised Face để thành Flat Face không?

Về lý thuyết là có thể gia công lại, nhưng không khuyến khích. Việc mài/tiện sẽ làm giảm độ dày của mặt bích so với thiết kế ban đầu, từ đó làm giảm khả năng chịu lực của chi tiết.

3. Tại sao slip on flange lại phải hàn cả trong lẫn ngoài?

Việc hàn hai đường (Double Fillet Weld) nhằm mục đích: đường hàn ngoài chịu lực chính, đường hàn trong giúp ngăn chặn môi chất lọt vào khe hở giữa ống và mặt bích, tránh hiện tượng ăn mòn kẽ hở (crevice corrosion).

4. Dùng gasket nhựa (PTFE) hay cao su cho mặt bích này tốt hơn?

Tùy vào môi chất. Tuy nhiên, vì Flat Face thường dùng cho áp suất thấp, gasket cao su EPDM hoặc không amiăng (non-asbestos) dạng Full Face là lựa chọn phổ biến nhất vì độ đàn hồi tốt, dễ bù đắp các sai số bề mặt.

Kết Luận

Flange slip on flat face là một giải pháp kỹ thuật thông minh, kinh tế và cực kỳ hiệu quả nếu được sử dụng đúng mục đích. Khả năng bảo vệ thiết bị gang giòn và sự linh hoạt trong lắp đặt là những điểm cộng không thể phủ nhận. Tuy nhiên, ranh giới giữa một hệ thống vận hành trơn tru và một thảm họa rò rỉ nằm ở sự hiểu biết về giới hạn áp suất cũng như sự tương thích của bề mặt tiếp xúc.

Hy vọng những phân tích chuyên sâu trên đã giúp bạn có cái nhìn sắc nét hơn về loại phụ kiện này. Nếu bạn đang lên phương án thiết kế đường ống hoặc cần tư vấn sâu hơn về các loại vật tư cơ khí, đừng ngần ngại tìm hiểu thêm các tiêu chuẩn kỹ thuật mới nhất để đưa ra quyết định tối ưu về flange slip on flat face.
