Flange ASME là gì? Cẩm nang chuyên sâu về tiêu chuẩn mặt bích Mỹ

Trong thi công hệ thống đường ống công nghiệp, có một tình huống "dở khóc dở cười" mà không ít kỹ sư hiện trường đã gặp phải: Hệ thống ống không khớp flange do sai tiêu chuẩn. Bạn đặt mua một chiếc máy bơm từ Mỹ nhưng đường ống tại nhà máy lại đang dùng tiêu chuẩn châu Âu. Kết quả là khi lắp đặt, các lỗ bulong không hề trùng khớp, buộc phải cắt bỏ và hàn lại toàn bộ đầu chờ.

Việc nhầm ASME với DIN hoặc chọn sai Pressure Class không chỉ gây rò rỉ lưu chất mà còn làm tiêu tốn hàng trăm triệu đồng chi phí thay thế và trì trệ tiến độ dự án. Để tránh những sai lầm sơ đẳng nhưng tai hại này, việc hiểu rõ về flange – hệ tiêu chuẩn mặt bích phổ biến nhất toàn cầu – là điều bắt buộc đối với bất kỳ ai làm trong ngành vật tư cơ khí. Bài viết này sẽ phân tích mọi khía cạnh kỹ thuật giúp bạn chọn đúng loại mặt bích chuẩn ASME cho công trình của mình.

Flange ASME là gì?

Flange (American Society of Mechanical Engineers) là loại mặt bích được thiết kế, sản xuất và kiểm định dựa trên các bộ tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ. Đây được xem là "ngôn ngữ chung" trong ngành piping toàn thế giới, đặc biệt là trong các dự án đòi hỏi khắt khe về an toàn và áp lực.

Về bản chất, mặt bích ASME đóng vai trò là phụ kiện kết nối các đoạn ống, van, máy bơm và các thiết bị khác để tạo thành một hệ thống dẫn lưu chất kín khít. Nhờ tính đồng bộ cao, các sản phẩm đạt chuẩn ASME có thể lắp lẫn hoàn hảo với nhau dù được sản xuất tại bất kỳ quốc gia nào.

Đặc điểm nổi bật:

• Vật liệu đa dạng: Thép carbon (A105), thép không gỉ (Inox 304, 316), thép hợp kim.

• Độ bền cực cao: Thiết kế để chịu đựng các điều kiện khắc nghiệt như nhiệt độ âm sâu hoặc áp suất siêu cao.

• Ứng dụng rộng rãi: Từ ngành dầu khí, hóa chất đến năng lượng hạt nhân và xử lý nước công nghiệp.

Tiêu chuẩn Flange gồm những gì?

Khi nhắc đến flange, chúng ta thường nhắc đến hai bộ tiêu chuẩn cốt lõi chia theo kích thước đường ống:

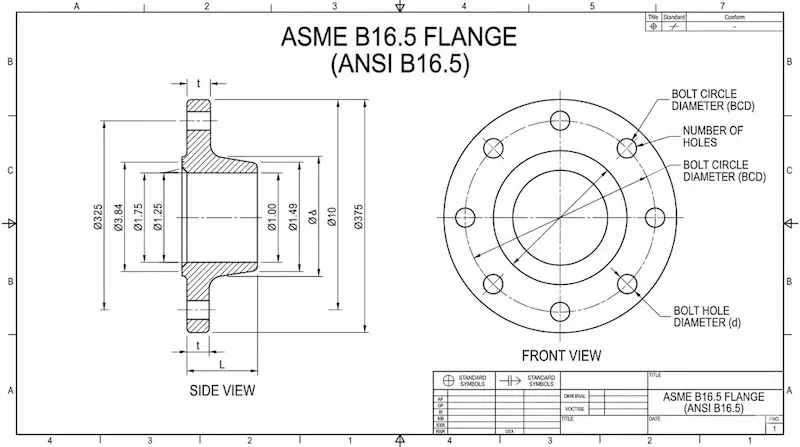

1. ASME B16.5

Đây là tiêu chuẩn phổ biến nhất, áp dụng cho các mặt bích có kích thước từ 1/2" đến 24". ASME B16.5 quy định chi tiết về kích thước, vật liệu, dung sai, đánh dấu và phương pháp thử nghiệm áp lực.

2. ASME B16.47

Dành cho các đường ống có kích thước lớn từ 26" đến 60". Tiêu chuẩn này lại chia nhỏ thành Series A (MSS SP-44) và Series B (API 605) tùy theo yêu cầu về độ dày và số lượng lỗ bulong của dự án.

3. Hệ thống Pressure Class

Thay vì dùng đơn vị PN (bar) như tiêu chuẩn châu Âu, ASME sử dụng khái niệm Class. Các cấp áp suất phổ biến bao gồm: Class 150, 300, 400, 600, 900, 1500 và 2500.

Phân loại Flange phổ biến trong công nghiệp

Việc lựa chọn loại mặt bích không chỉ dựa vào áp lực mà còn phụ thuộc vào phương thức kết nối với ống. Dưới đây là các loại phổ biến nhất:

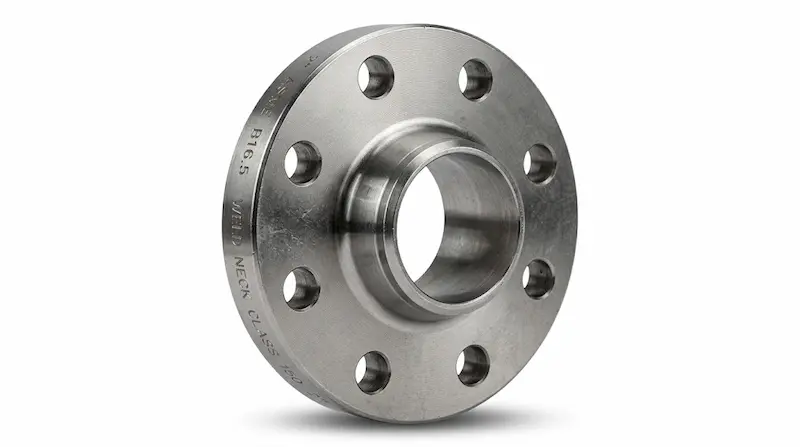

• Weld Neck Flange (Mặt bích cổ hàn): Có cổ dài được hàn đối đầu với ống. Loại này chịu áp lực và rung động cực tốt, thường dùng trong dầu khí.

• Slip-On Flange (Mặt bích hàn trượt): Ống được lồng vào bên trong mặt bích và hàn cả hai mặt. Dễ lắp đặt và chi phí thấp hơn Weld Neck.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để chặn cuối đường ống hoặc các đầu chờ.

• Socket Weld Flange (Mặt bích hàn bọc đúc): Chỉ dùng cho ống kích thước nhỏ áp lực cao. Ống được đút vào một khấc có sẵn và hàn bên ngoài.

• Lap Joint Flange (Mặt bích xoay): Dùng kèm với một đoạn ống ngắn gọi là Stub End. Rất tiện lợi cho các hệ thống cần tháo lắp bảo trì thường xuyên.

Bảng so sánh nhanh:

Thông số kỹ thuật Flange cần biết

Để tra cứu hoặc đặt hàng flange chính xác, bạn cần nắm lòng các thông số kích thước sau:

1. NPS (Nominal Pipe Size): Kích thước ống danh định (ví dụ 2", 4", 10").

2. OD (Outer Diameter): Đường kính ngoài tổng thể của mặt bích.

3. Bolt Circle (PCD): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số quyết định tính lắp lẫn.

4. Number of bolts: Số lượng lỗ bulong (thường là bội số của 4).

5. Thickness: Độ dày mặt bích (không tính phần cổ hoặc gờ).

6. Pressure Class: Cấp áp suất (ví dụ Class 300).

Việc hiểu đúng bảng Dimension giúp kỹ sư đảm bảo sự tương thích tuyệt đối giữa các phụ kiện, tránh tình trạng "râu ông nọ chắp cằm bà kia" khi lắp ráp các cụm thiết bị nhập khẩu.

So sánh Flange vs DIN vs JIS

Trên thị trường hiện nay tồn tại 3 hệ tiêu chuẩn lớn. Việc nhầm lẫn giữa chúng là nguyên nhân hàng đầu gây ra các sự cố lắp đặt.

Kết luận: Bạn không thể thay thế trực tiếp mặt bích ASME bằng DIN hay JIS ngay cả khi chúng có cùng kích thước đường ống. Khoảng cách tâm lỗ bulong và số lượng lỗ của ba hệ này hoàn toàn khác nhau. Nếu buộc phải kết nối, bạn cần sử dụng bộ chuyển đổi hoặc gia công lại mặt bích (không khuyến khích vì ảnh hưởng đến khả năng chịu lực).

Vì sao Flange được dùng phổ biến toàn cầu?

Không phải ngẫu nhiên mà flange lại trở thành tiêu chuẩn thống trị trong các ngành công nghiệp nặng.

• Tiêu chuẩn quốc tế: Hầu hết các tập đoàn đa quốc gia và các tiêu chuẩn thiết kế tàu biển, dàn khoan đều lấy ASME làm chuẩn mực.

• Độ chính xác cao: Dung sai sản xuất của ASME rất khắt khe, đảm bảo mối nối cực kỳ kín khít ngay cả trong môi trường áp suất siêu cao.

• Phù hợp hệ áp lực lớn: Trong khi tiêu chuẩn JIS thường giới hạn ở áp suất trung bình, ASME có các Class lên đến 2500, chịu được áp lực cực đại trong các đường ống dẫn dầu và khí hóa lỏng.

• Hệ sinh thái phụ kiện: Vì phổ biến, bạn có thể dễ dàng tìm mua bulong, gioăng (gasket) tương thích với chuẩn ASME ở bất kỳ đâu trên thế giới.

Ứng dụng thực tế của Flange

Mặt bích chuẩn ASME là thành phần không thể thiếu trong:

• Ngành dầu khí: Từ giàn khoan trên biển đến nhà máy lọc dầu.

• Hóa chất & dung môi: Các bồn chứa chất ăn mòn yêu cầu mặt bích inox ASME để đảm bảo an toàn.

• Nhà máy điện: Hệ thống đường ống hơi nhiệt điện, ống dẫn trong nhà máy điện hạt nhân.

• HVAC công nghiệp: Hệ thống điều hòa trung tâm cho các tòa nhà chọc trời hoặc trung tâm dữ liệu.

• Xử lý nước: Các trạm bơm công suất lớn phục vụ thành phố hoặc khu công nghiệp.

Sai lầm thường gặp khi chọn Flange

1. Nhầm Class 150 với PN16: Class 150 có áp suất danh định khoảng 20 bar ở nhiệt độ môi trường, trong khi PN16 là 16 bar. Tuy nhiên, kích thước lỗ bulong của chúng hoàn toàn khác nhau.

2. Chọn sai loại Flange: Dùng Slip-On cho hệ thống có độ rung lắc mạnh thay vì dùng Weld Neck có thể dẫn đến nứt mối hàn sau một thời gian sử dụng.

3. Không kiểm tra Bolt Pattern: Đôi khi mặt bích ASME B16.47 Series A và Series B bị nhầm lẫn với nhau, dẫn đến không khớp lỗ bulong dù cùng một kích thước ống.

4. Không match vật liệu: Lắp mặt bích thép carbon vào ống inox sẽ gây ra hiện tượng ăn mòn điện hóa, làm hỏng đường ống nhanh chóng.

Hướng dẫn chọn Flange đúng kỹ thuật

Để tránh sai sót, hãy thực hiện theo checklist 5 bước sau:

•  Bước 1: Xác định NPS (Size ống): Bạn đang dùng ống bao nhiêu Inch?

•  Bước 2: Chọn Pressure Class: Áp suất tối đa của hệ thống là bao nhiêu? (Ví dụ: Class 300).

•  Bước 3: Chọn loại mặt bích: Weld Neck, Slip-On hay Blind?

•  Bước 4: Xác định vật liệu: A105 (Thép), SS304 hay SS316 (Inox)?

•  Bước 5: Kiểm tra kiểu mặt (Facing): Flat Face (FF), Raised Face (RF) hay Ring Joint (RTJ)?

Câu hỏi thường gặp về Flange ASME (FAQ)

1. ASME flange khác DIN như thế nào?

Khác biệt lớn nhất nằm ở đơn vị đo (Inch vs mm) và thông số PCD (tâm lỗ bulong). Chúng không thể lắp lẫn trực tiếp với nhau.

2. Có nên chọn Weld Neck hay Slip-On?

Nếu hệ thống áp suất cao (> Class 600) hoặc có rung động mạnh, hãy chọn Weld Neck. Nếu hệ thống áp suất thấp và muốn tiết kiệm chi phí, Slip-On là lựa chọn tối ưu.

3. Flange ASME có dùng cho nước sạch không?

Có, nhưng thường dùng trong các công trình nước quy mô lớn hoặc yêu cầu tiêu chuẩn kỹ thuật cao. Với dân dụng thông thường, người ta hay dùng chuẩn JIS hoặc DIN để tiết kiệm.

4. Class 150 chịu được bao nhiêu Bar?

Ở nhiệt độ bình thường (dưới 38°C), Class 150 bằng thép carbon chịu được khoảng 19.6 bar (285 psi). Tuy nhiên, nếu nhiệt độ lên đến 400°C, nó chỉ còn chịu được khoảng 6.5 bar.

Kết luận

Việc lựa chọn đúng flange không chỉ là vấn đề kỹ thuật mà còn là bài toán về an toàn và kinh tế cho doanh nghiệp. Một hệ thống đường ống đồng nhất theo tiêu chuẩn ASME sẽ giúp bạn dễ dàng vận hành, bảo trì và thay thế linh kiện trong tương lai.

Đừng để những sai lệch nhỏ về tiêu chuẩn gây ra những hậu quả lớn cho dự án của bạn. Hãy luôn đối chiếu bảng thông số kỹ thuật và tham vấn ý kiến từ các chuyên gia vật tư trước khi đặt hàng Flange asme.
