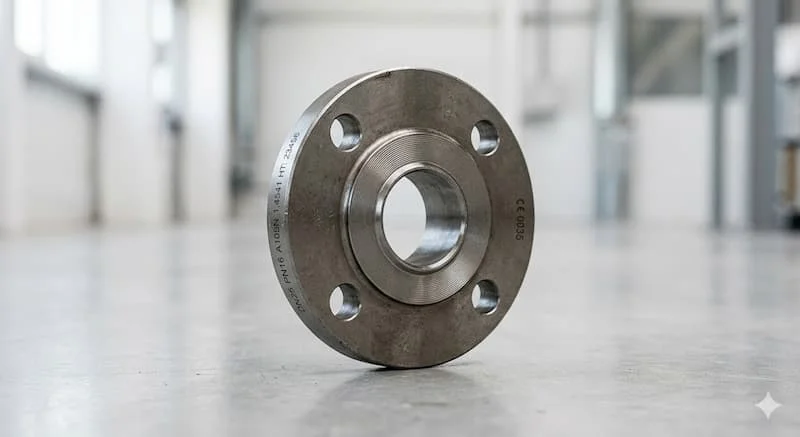

Flange 25 mm: Giải Pháp Kết Nối Thông Minh Và Tiêu Chuẩn Kỹ Thuật Chi Tiết

Trong hệ thống đường ống công nghiệp, Flange 25mm (hay mặt bích DN25) đóng vai trò là "mắt xích" quan trọng, đảm bảo tính liên kết và sự vận hành ổn định cho toàn bộ quy trình. Việc lựa chọn đúng loại mặt bích không chỉ giúp hệ thống hoạt động trơn tru mà còn tối ưu hóa chi phí bảo trì và vận hành dài hạn.

Nguyên lý hoạt động của flange 25 mm: Sự kết hợp hoàn hảo

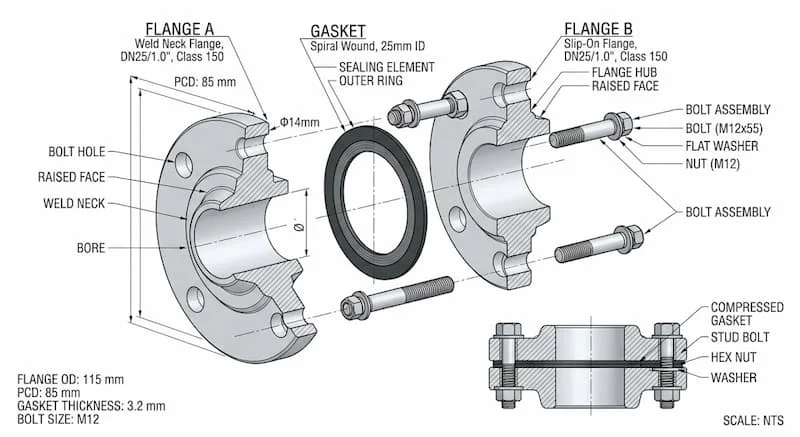

Về cơ bản, Flange 25mm hoạt động dựa trên cơ chế nén cơ học để tạo ra một mối nối kín khít tuyệt đối. Cấu trúc một bộ kết nối tiêu chuẩn bao gồm: hai mặt bích đối xứng, một gioăng (gasket) đặt ở giữa và hệ thống bu lông đai ốc siết chặt xung quanh.

Khi chúng ta siết chặt bu lông, lực ép sẽ truyền lên bề mặt mặt bích, nén chặt lớp gioăng vào các rãnh hoặc bề mặt phẳng của bích. Quá trình này triệt tiêu mọi khe hở li ti, ngăn chặn sự rò rỉ lưu chất (lỏng hoặc khí) ra bên ngoài ngay cả trong điều kiện áp suất cao.

Tại sao chúng ta không dùng phương pháp hàn trực tiếp cho mọi vị trí? Câu trả lời nằm ở tính linh hoạt và khả năng bảo trì. Sử dụng mặt bích cho phép kỹ thuật viên tháo rời các đoạn ống hoặc thiết bị (như van, bơm) một cách nhanh chóng để vệ sinh hoặc thay thế mà không cần cắt ống. Đây là lợi thế vượt trội giúp giảm tối đa thời gian dừng máy (downtime) trong sản xuất.

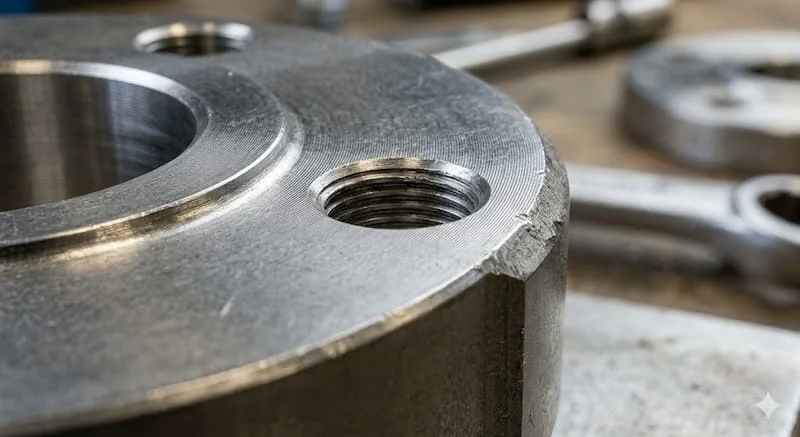

Phân loại Flange 25mm phổ biến: Lựa chọn theo ứng dụng thực tế

Để tối ưu hiệu quả, Flange 25mm được sản xuất với sự đa dạng về vật liệu và kiểu dáng kết nối. Việc hiểu rõ từng loại sẽ giúp bạn tránh lãng phí ngân sách hoặc gây rủi ro cho hệ thống.

Phân loại theo vật liệu

• Thép Carbon (A105, Q235): Là lựa chọn phổ biến nhất nhờ độ bền cơ học cao và chi phí hợp lý. Thường dùng trong môi trường dầu khí, nước nóng hoặc hơi bão hòa.

• Inox (304, 316): Khả năng chống ăn mòn tuyệt vời và chịu nhiệt tốt. Inox 316 thường được ưu tiên trong ngành hóa chất, thực phẩm và dược phẩm nhờ tính thẩm mỹ và độ sạch cao.

• Nhựa (PVC, UPVC): Trọng lượng nhẹ, chống hóa chất ăn mòn cực tốt nhưng chịu nhiệt kém. Phù hợp cho hệ thống xử lý nước thải hoặc hóa chất nồng độ thấp.

Phân loại theo kiểu kết nối

• Slip-on Flange (Mặt bích rỗng): Ống được xỏ vào bên trong lỗ bích và hàn cả mặt trong lẫn mặt ngoài. Dễ lắp đặt và căn chỉnh.

• Weld Neck Flange (Mặt bích cổ cao): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu được áp suất và nhiệt độ cực cao, giảm thiểu sự tập trung ứng suất tại mối hàn.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để chặn cuối đường ống hoặc các đầu chờ chờ lắp đặt thêm.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren, không cần hàn. Thường dùng cho các khu vực dễ cháy nổ hoặc nơi việc hàn gặp khó khăn.

Thông số kỹ thuật Flange 25mm: Đọc hiểu các tiêu chuẩn quốc tế

Độ chính xác là yếu tố sống còn trong cơ khí. Đối với Flange 25mm, các thông số không chỉ là con số, chúng quyết định khả năng lắp lẫn và an toàn hệ thống.

Các thông số cốt lõi bao gồm:

• DN (Diameter Nominal): 25, tương đương kích thước ống danh định 1 inch.

• OD (Outside Diameter): Đường kính ngoài của mặt bích.

• PCD (Pitch Circle Diameter): Đường kính tâm lỗ bu lông – thông số quyết định việc hai mặt bích có "khớp" lỗ với nhau hay không.

• Áp suất làm việc: Ký hiệu theo PN (bar) hoặc Class (lb).

Bảng thông số ví dụ cho Flange DN25 theo tiêu chuẩn PN16:

Insight kỹ thuật: Việc tuân thủ nghiêm ngặt các tiêu chuẩn (JIS của Nhật, ANSI/ASME của Mỹ, DIN của Đức) là bắt buộc. Một mặt bích JIS 10K không thể lắp vừa với mặt bích ANSI Class 150 dù cả hai đều dành cho ống 25 mm, do sự khác biệt về đường kính tâm lỗ và độ dày.

So sánh Flange 25mm với các kích thước lân cận

Trong dải kích thước ống nhỏ, Flange 25mm được coi là "kích thước vàng" – điểm giao thoa giữa hệ thống dân dụng và công nghiệp.

• So với DN15: DN25 có lưu lượng lớn hơn gần gấp đôi, phù hợp cho các trục chính trong tòa nhà thay vì các nhánh lẻ.

• So với DN32: DN25 phổ biến hơn về phụ kiện thay thế, giúp doanh nghiệp dễ dàng tìm mua hàng sẵn có tại kho hơn là các kích thước lẻ như DN32.

DN25 là kích thước trung gian phổ biến nhất. Nó vừa đủ nhỏ để tiết kiệm không gian lắp đặt, nhưng cũng vừa đủ lớn để chịu được áp suất vận hành mạnh mẽ trong các hệ thống khí nén và thủy lực tầm trung.

Khi nào cần ứng dụng Flange 25mm trong hệ thống?

Flange 25mm xuất hiện dày đặc trong các bản vẽ kỹ thuật của nhiều ngành nghề:


1. Hệ thống HVAC & PCCC: Kết nối các van chặn, van giảm áp và bơm vào đường ống chính 1 inch.

2. Hệ thống khí nén: Đảm bảo độ kín khít tuyệt đối, tránh thất thoát áp suất khí – một trong những nguyên nhân gây lãng phí điện năng hàng đầu.

3. Kết nối thiết bị đo: Các cảm biến lưu lượng, áp suất thường sử dụng kết nối bích DN25 để dễ dàng tháo rời hiệu chuẩn định kỳ.

Tình huống điển hình: Khi hệ thống của bạn yêu cầu tháo lắp định kỳ để vệ sinh (như trong ngành sữa) hoặc cần kết nối giữa hai đoạn ống có vật liệu khác nhau (ống nhựa sang ống thép), mặt bích 25 mm là giải pháp tối ưu nhất.

Sai lầm thường gặp khi chọn Flange 25mm và hậu quả

Đừng để một sai sót nhỏ ở khâu chọn hàng dẫn đến thảm họa cho hệ thống. Các kỹ sư thường mắc phải:

• Nhầm lẫn DN với mm: Nhiều người nhầm DN25 là đường kính ngoài ống phải đúng 25 mm. Thực tế, đường kính ngoài ống tương ứng thường là 33.4 mm hoặc 34 mm.

• Sai lệch tiêu chuẩn: Mua mặt bích ANSI (hệ inch) để lắp vào máy móc nhập khẩu từ Nhật (hệ JIS). Hậu quả là lỗ bu lông bị lệch, buộc phải khoan lại làm yếu kết cấu mặt bích.

• Không kiểm tra áp suất: Dùng bích PN10 cho hệ thống có áp suất đỉnh lên tới 15 bar sẽ gây hiện tượng "cong vênh" mặt bích, dẫn đến rò rỉ lưu chất gây nguy hiểm.

Hậu quả: Rò rỉ hóa chất gây ô nhiễm, nổ đường ống khí nén hoặc đình trệ toàn bộ dây chuyền sản xuất là những kịch bản có thật nếu việc lựa chọn mặt bích bị coi nhẹ.

Hướng dẫn checklist chọn và lắp đặt Flange 25mm chuẩn chuyên gia

Checklist chọn hàng

• Xác định đúng kích thước: Xác nhận chính xác là DN25 (1").

• Chọn tiêu chuẩn: Kiểm tra thiết bị hiện tại dùng JIS, ANSI hay DIN?

• Kiểm tra áp suất: Hệ thống chạy bao nhiêu bar? (PN10, PN16, PN25...).

• Vật liệu: Môi trường có tính axit không? (Dùng Inox) hay chỉ là nước sạch (Dùng thép/nhựa).

Lưu ý khi lắp đặt

Để đảm bảo độ bền lâu dài, việc lắp đặt cần tuân thủ:

1. Siết bu lông theo hình sao: Không siết vòng tròn. Hãy siết các cặp đối xứng để lực ép trải đều lên bề mặt gioăng.

2. Sử dụng gioăng phù hợp: Gioăng cao su cho nước lạnh, gioăng chì (graphite) cho hơi nóng và gioăng PTFE cho hóa chất.

3. Kiểm tra độ đồng tâm: Đảm bảo hai mặt bích song song và đồng tâm trước khi siết. Việc siết lệch sẽ làm hỏng ren bu lông và gây hở.

Câu hỏi thường gặp (FAQ) về Flange 25 mm

1. Flange 25 mm có phải là DN25 không?

Đúng, trong hầu hết các tiêu chuẩn kỹ thuật, mặt bích 25 mm được hiểu là DN25, tương đương với kích thước ống danh định 1 inch.

2. Mặt bích DN25 dùng cho ống có đường kính ngoài bao nhiêu?

Tùy theo tiêu chuẩn, nhưng thông dụng nhất là dùng cho ống có đường kính ngoài (OD) khoảng 33.4 mm (theo ANSI) hoặc 34 mm (theo DIN/ISO).

3. Khi nào nên chọn mặt bích inox thay vì thép carbon?

Bạn nên chọn inox 304 hoặc 316 khi môi trường làm việc có tính ăn mòn cao, thực phẩm, dược phẩm hoặc lắp đặt ngoài trời gần vùng biển. Thép carbon chỉ nên dùng cho các môi trường trung tính để tiết kiệm chi phí.

4. Sự khác biệt cơ bản giữa PN16 và Class 150 là gì?

PN16 thuộc hệ tiêu chuẩn châu Âu (DIN/EN), đơn vị đo áp suất là bar ($16 kg/cm^2$). Class 150 thuộc hệ tiêu chuẩn Mỹ (ANSI/ASME), dù cùng dùng cho áp suất trung bình nhưng kích thước hình học và khả năng chịu tải của chúng hoàn toàn khác nhau.

Kết luận: Đầu tư đúng cho sự an toàn bền vững

Việc lựa chọn flange 25 mm tưởng chừng đơn giản nhưng lại đòi hỏi sự am hiểu sâu sắc về các tiêu chuẩn kỹ thuật và môi trường vận hành. Một mặt bích chất lượng, đúng thông số không chỉ đảm bảo sự an toàn cho đội ngũ vận hành mà còn là nền tảng cho sự hoạt động bền bỉ của toàn bộ hệ thống máy móc của Flange 25 mm.
