Stainless Steel Globe Valve: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp hiện đại, kiểm soát và điều tiết lưu lượng dòng chảy một cách chính xác là yêu cầu sống còn đối với hiệu suất vận hành. Sự cố rò rỉ lưu chất hay hư hỏng thiết bị do môi trường ăn mòn, nhiệt độ cao không chỉ gây tổn thất tài chính lớn mà còn ảnh hưởng trực tiếp đến an toàn lao động. Dòng van cầu inox công nghiệp, hay còn gọi là SS globe valve, ra đời như một giải pháp kỹ thuật tối ưu để đáp ứng những tiêu chuẩn vận hành khắt khe này. Việc hiểu rõ cấu tạo, nguyên lý và tiêu chuẩn lựa chọn thiết bị sẽ giúp các kỹ sư và nhà quản lý tối ưu chi phí đầu tư, đảm bảo hệ thống vận hành liên tục và ổn định.

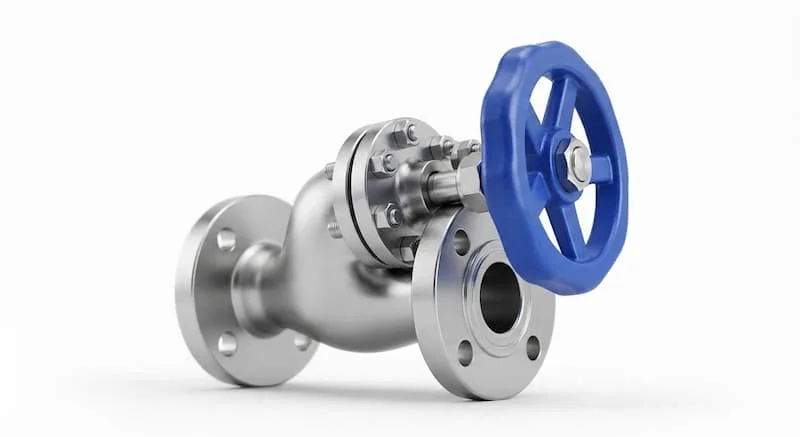

Stainless Steel Globe Valve Là Gì?

Stainless Steel Globe Valve (van cầu inox) là loại van công nghiệp sử dụng đĩa van chuyển động tịnh tiến để đóng, mở hoặc điều tiết lưu lượng dòng chảy. Thân van được chế tạo bằng inox giúp chống ăn mòn, chịu nhiệt và chịu áp lực cao.

Vai Trò Và Đặc Điểm Nổi Bật

Trong mạng lưới đường ống, van giữ vai trò đóng ngắt và đặc biệt là điều chỉnh lưu lượng môi chất qua van theo tỷ lệ mong muốn. Khác với các dòng van chặn thông thường chỉ có chức năng đóng hoặc mở hoàn toàn, van cầu inox cho phép vận hành ở các vị trí mở một phần mà không làm tổn hại đến các chi tiết bên trong.

Đặc điểm nổi bật của thiết bị nằm ở chất liệu thân inox cao cấp, có khả năng chống oxy hóa, chịu được sự ăn mòn của hóa chất, axit, nước mặn và hoạt động bền bỉ trong môi trường hơi nóng nhiệt độ cao. Khả năng làm kín vượt trội cùng độ bền cơ học ấn tượng giúp dòng van này trở thành lựa chọn ưu tiên hàng đầu cho các ứng dụng công nghiệp nặng.

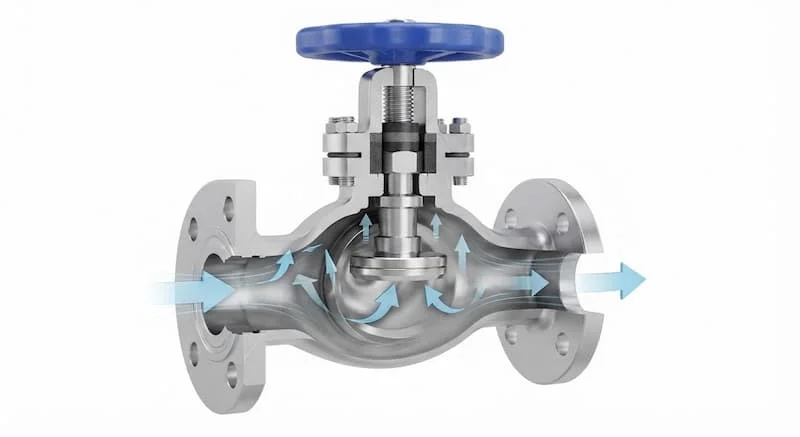

Nguyên Lý Hoạt Động Của van cầu inox

Nguyên lý vận hành của thiết bị dựa trên chuyển động tịnh tiến vuông góc của đĩa van so với bề mặt ghế van:


• Cơ chế đóng mở và điều tiết: Khi xoay tay quay theo chiều kim đồng hồ, trục van truyền lực chuyển động xuống phía dưới, đẩy đĩa van tiến về phía ghế van. Khoảng cách giữa đĩa van và ghế van thu hẹp lại làm giảm lưu lượng dòng chảy. Khi đĩa van ép chặt hoàn toàn vào ghế van, dòng chảy bị ngắt tuyệt đối.

• Cơ chế mở dòng chảy: Khi xoay tay quay ngược chiều kim đồng hồ, trục van kéo đĩa van nâng lên rời khỏi ghế van, tạo khoảng không cho lưu chất đi qua. Độ mở của đĩa van tỷ lệ thuận với lưu lượng dòng chảy, giúp kỹ thuật viên dễ dàng điều tiết lưu lượng chính xác.

• Khả năng đóng kín: Nhờ lực ép trực tiếp vuông góc từ trục van lên bề mặt ghế van, độ kín của van cầu inox đạt mức rất cao, triệt tiêu nguy cơ rò rỉ lưu chất ngay cả ở mức áp suất lớn.

Cấu Tạo Của van cầu inox

Một sản phẩm van cầu inox tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van (Body): Đúc nguyên khối từ inox, chứa lòng van hình cầu và các cổng kết nối đường ống. Thân van chịu lực tác động chính từ áp suất môi chất.

• Nắp van (Bonnet): Cố định với thân van bằng bulông hoặc ren, bảo vệ các bộ phận bên trong và giữ trục van định hướng.

• Đĩa van (Disc): Chi tiết trực tiếp chặn hoặc mở dòng chảy. Đĩa van có các dạng như dạng nút (Plug), dạng đĩa phẳng (Flat) hay dạng hình côn (Tapered) phục vụ điều tiết.

• Ghế van (Seat): Bề mặt tiếp xúc cố định bên trong thân van, nơi đĩa van áp sát vào để làm kín. Thường được rà phẳng hoặc phủ lớp vật liệu chịu mài mòn.

• Trục van (Stem): Trục kim loại nối từ tay quay đến đĩa van, chịu trách nhiệm truyền lực nâng hạ đĩa van.

• Tay quay (Handwheel): Bộ phận điều khiển cơ học bằng tay để vận hành van.

• Gioăng làm kín (Packing & Gasket): Vòng đệm cao su, PTFE hoặc Graphite nằm ở cổ van và mặt bích nắp van, ngăn chặn lưu chất rò rỉ ra ngoài theo trục van.

Các Loại van cầu inox Phổ Biến

Để phù hợp với từng thiết kế hệ thống và yêu cầu lắp đặt, thiết bị được phân loại theo nhiều tiêu chí kỹ thuật:

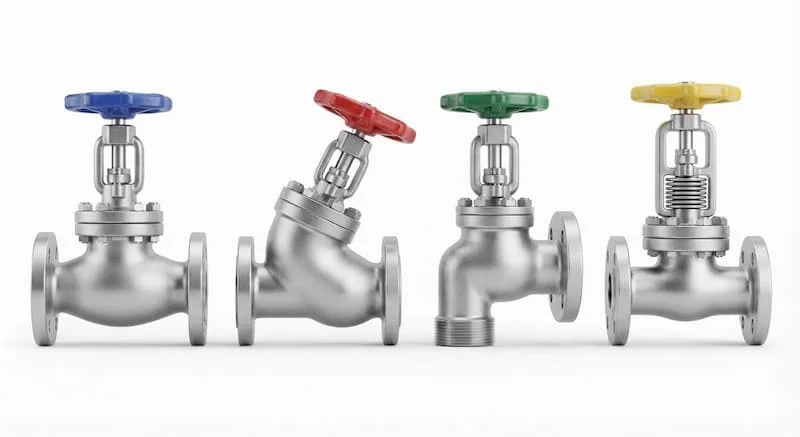

Phân Loại Theo Thiết Kế Thân Van

• Globe Valve chữ T (T-Pattern): Thiết kế tiêu chuẩn phổ biến nhất với dòng chảy bị đổi hướng 90 độ hai lần bên trong van, có tổn thất áp suất cao nhất nhưng dễ gia công và bảo trì.

• Globe Valve chữ Y (Y-Pattern): Trục van và ghế van nghiêng một góc khoảng 45 độ so với đường ống, giúp dòng chảy di chuyển thẳng hơn, giảm đáng kể độ sụt áp.

• Globe Valve góc (Angle Pattern): Cổng vào và cổng ra vuông góc 90 độ, thay thế cho một cút nối chuyển hướng trên đường ống, tối ưu không gian lắp đặt.

Phân Loại Theo Phương Thức Kết Nối

• Nối ren: Kích thước nhỏ (DN15 đến DN50), thi công nhanh, phù hợp hệ thống áp suất thấp và vừa.

• Kết nối mặt bích: Chuẩn DIN, ANSI, JIS, BS từ DN50 trở lên, chịu lực tốt, chống rò rỉ cao cho đường ống lớn.

• Hàn đối đầu (Butt Weld) và Hàn lồng (Socket Weld): Dùng cho hệ thống áp suất cực cao, nhiệt độ lớn, yêu cầu mối nối vĩnh viễn không rò rỉ.

Phân Loại Theo Vật Liệu Inox

• Inox 201: Chi phí thấp, dùng cho nước sạch, môi trường không đòi hỏi chống ăn mòn cao.

• Inox 304: Phổ biến nhất, chống ăn mòn tốt trong môi trường nước, hơi nóng, thực phẩm.

• Inox 316 và 316L: Bổ sung Molypden, chống ăn mòn hóa chất, axit mạnh và nước biển vượt trội.

Phân Loại Theo Phương Thức Vận Hành

• Vận hành tay quay / Hộp số: Cơ năng thủ công cho các van kích thước vừa và lớn.

• Điều khiển khí nén / Điện: Tích hợp đầu truyền động tự động hóa, điều khiển từ xa qua hệ thống PLC.

Thông Số Kỹ Thuật Cần Quan Tâm

So Sánh van cầu inox Với Gate Valve Và Ball Valve

Kết luận: Sử dụng van cầu inox khi hệ thống yêu cầu điều tiết lưu lượng thường xuyên hoặc làm việc với hơi nóng áp suất cao. Chọn Gate Valve khi chỉ cần đóng/mở hoàn toàn trên tuyến ống lớn và chọn Ball Valve cho ứng dụng đóng mở nhanh.

Vì Sao Nên Chọn van cầu inox?

Trang bị van cầu inox mang lại những giá trị vận hành thiết thực cho công trình:

• Điều tiết lưu lượng chuẩn xác: Cấu trúc đĩa và ghế van cho phép kiểm soát lưu lượng mượt mà, không gây hiện tượng xâm thực hay rung lắc.

• Chống ăn mòn và chịu nhiệt vượt trội: Vật liệu inox 304/316 giúp van làm việc trơn tru trong các môi trường hóa chất, dung dịch axit và hơi nóng nhiệt độ cao.

• Khả năng làm kín đáng tin cậy: Lực ép vuông góc đảm bảo van đóng kín tuyệt đối, ngăn ngừa thất thoát môi chất đắt tiền hoặc độc hại.

• Tuổi thọ thiết bị dài lâu: Bề mặt ghế van ít bị mài mòn do đĩa van không trượt sát bề mặt như van cửa, giúp kéo dài chu kỳ bảo dưỡng.

Ứng Dụng Thực Tế Của van cầu inox

Nhờ tính năng điều tiết và độ bền hóa học cao, thiết bị hiện diện trong nhiều ngành công nghiệp:

• Hệ thống đường ống hơi nóng, lò hơi, nồi hơi và trao đổi nhiệt.

• Nhà máy chế biến thực phẩm, đồ uống, bia rượu và sữa nhờ đặc tính vi sinh an toàn của inox.

• Nhà máy sản xuất dược phẩm và hóa chất công nghiệp, hóa dầu.

• Hệ thống xử lý nước thải công nghiệp, lọc nước biển và cấp nước sạch.

• Mạng lưới đường ống trên tàu biển, giàn khoan dầu khí ngoài khơi.

• Hệ thống điều hòa không khí HVAC và hệ thống PCCC áp lực cao.

Khi Nào Nên Sử Dụng Globe Valve?

Kỹ sư thiết kế nên chỉ định dòng van này trong các trường hợp kỹ thuật sau:

• Cần điều chỉnh, khống chế lưu lượng môi chất chính xác tại các nhánh đường ống.

• Vị trí van cần đóng mở với tần suất liên tục trong ca vận hành.

• Hệ thống dẫn hơi nước (Steam), chất lỏng có nhiệt độ và áp suất vận hành cao.

• Môi chất có tính ăn mòn mạnh yêu cầu độ kín cao để tránh rò rỉ ra môi trường ngoài.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Chọn sai vật liệu inox: Dùng inox 304 cho môi trường có chứa Clo hoặc nước biển làm van bị ăn mòn rỗ nhanh chóng (trường hợp này bắt buộc dùng inox 316).

2. Chọn sai cấp áp suất: Lắp van cấp PN16 vào hệ thống có áp suất đỉnh vượt quá 16 bar gây cong vênh trục và vỡ thân van.

3. Lắp ngược chiều dòng chảy: Bỏ qua mũi tên chỉ hướng dòng chảy đúc trên thân van làm tăng lực cản và giảm hiệu quả đóng kín.

4. Lạm dụng van thay cho Gate Valve trên đường ống chính: Sử dụng van cầu trên toàn bộ tuyến ống thẳng làm gia tăng tổn thất áp suất không cần thiết, gây tốn điện năng máy bơm.

5. Thiếu bảo dưỡng định kỳ: Không tra mỡ bôi trơn trục van khiến tay quay bị kẹt cứng do ma sát và bụi bẩn.

Hướng Dẫn Lựa Chọn van cầu inox Phù Hợp

Các Bước Lựa Chọn Đúng Kỹ Thuật

1. Xác định tính chất môi chất: Nước sạch, hóa chất, hơi nóng hay nước biển để chọn inox 304 hay 316.

2. Xác định thông số vận hành: Nhiệt độ tối đa và áp suất vận hành lớn nhất của hệ thống.

3. Chọn kích thước và chuẩn kết nối: Chọn DN, chuẩn mặt bích (BS, DIN, ANSI, JIS) tương thích với đường ống hiện hữu.

4. Chọn phương thức điều khiển: Vận hành tay quay cơ học hay lắp đầu điều khiển khí nén/điện cho tự động hóa.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Chuẩn Kỹ Thuật

Quy Trình Lắp Đặt

1. Vệ sinh đường ống: Dùng khí hoặc nước áp lực xả sạch mạt sắt, cát sỏi bên trong ống trước khi gắn van.

2. Kiểm tra hướng dòng chảy: Lắp van sao cho chiều dòng chảy trùng với hướng mũi tên đúc nổi trên thân van.

3. Định vị và siết bulông: Đặt gioăng đệm mặt bích đúng tâm, siết bulông đối ứng theo hình chéo để đảm bảo lực ép đều, tránh nghiêng lệch.

4. Chạy thử nghiệm: Mở van chậm rãi, kiểm tra rò rỉ tại khớp nối và cổ van trước khi đưa hệ thống vào vận hành tối đa tải.

Quy Trình Bảo Dưỡng Định Kỳ

• Kiểm tra bộ tết làm kín (Packing): Siết nhẹ ốc cổ van nếu phát hiện hiện tượng rò rỉ môi chất quanh trục van.

• Bôi trơn trục van: Định kỳ 3 đến 6 tháng tra mỡ chịu nhiệt lên ren trục van và đai ốc tay quay.

• Rà lại bề mặt ghế van: Khi phát hiện van đóng không kín, tháo nắp van để rà lại bề mặt tiếp xúc của đĩa và ghế van.

Checklist Trước Khi Mua van cầu inox

• Xác định đúng kích thước danh nghĩa DN và tiêu chuẩn mặt bích.

• Chọn đúng vật liệu inox 304, 316 hoặc 316L phù hợp môi chất.

• Đảm bảo cấp áp suất PN/Class đáp ứng đúng áp suất vận hành.

• Sản phẩm có đầy đủ chứng chỉ xuất xứ CO và chứng chỉ chất lượng CQ.

• Đảm bảo van có chính sách bảo hành rõ ràng từ nhà cung cấp uy tín.

• Kiểm tra các chứng chỉ kiểm định an toàn áp lực nếu công trình yêu cầu.

Các Câu Hỏi Thường Gặp (FAQ)

Stainless Steel Globe Valve dùng để làm gì?

Van được dùng để đóng, mở và đặc biệt là điều tiết lưu lượng dòng chảy chất lỏng, khí hoặc hơi nóng trong các hệ thống đường ống công nghiệp.

Van cầu inox 304 và inox 316 khác nhau như thế nào?

Inox 304 thích hợp cho môi trường nước sạch, hơi nóng và thực phẩm tiêu chuẩn. Inox 316 chứa thêm thành phần Molypden nên chống ăn mòn hóa chất, axit và môi trường mặn vượt trội hơn hẳn.

Globe Valve có dùng để điều tiết lưu lượng được không?

Có. Đây là chức năng mạnh nhất của Globe Valve so với van bi hay van cửa nhờ cơ chế nâng hạ đĩa van tịnh tiến vuông góc với ghế van.

Nên chọn Globe Valve hay Gate Valve?

Nên chọn Globe Valve nếu cần điều tiết lưu lượng hoặc dùng cho đường ống hơi nóng. Chọn Gate Valve nếu chỉ cần đóng/mở hoàn toàn và muốn giảm thiểu tối đa tổn thất áp suất.

Tuổi thọ của Stainless Steel Globe Valve là bao lâu?

Nếu chọn đúng vật liệu, vận hành đúng thông số kỹ thuật và bảo dưỡng định kỳ, tuổi thọ của van có thể đạt từ 10 đến 20 năm.

Hướng Dẫn Chọn Stainless Steel Globe Valve Chuẩn Kỹ Thuật

Trang bị stainless steel globe valve là khoản đầu tư chiến lược giúp nâng cao độ an toàn, tính linh hoạt và hiệu suất vận hành cho mọi hệ thống đường ống công nghiệp. Sự kết hợp giữa khả năng điều tiết lưu lượng chính xác và độ bền chống ăn mòn của vật liệu inox giúp doanh nghiệp tối ưu hóa chi phí bảo trì và ngăn ngừa các sự cố dừng máy thất thoát.

Hãy liên hệ ngay với chúng tôi hôm nay để được đội ngũ kỹ sư giàu kinh nghiệm tư vấn giải pháp kỹ thuật, cung cấp catalogue chi tiết và nhận báo giá ưu đãi nhất cho công trình của bạn đối với stainless steel globe valve.
