Nắp Inox 304: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình thiết kế và thi công hệ thống đường ống công nghiệp, việc khống chế, bảo vệ cũng như định hình các điểm kết thúc tuyến ống đóng vai trò vô cùng quan trọng đối với sự an toàn vận hành. Một sự cố rò rỉ áp suất hay nhiễu bẩn lưu chất tại các đầu ống chờ không chỉ gây thất thoát tài nguyên mà còn đe dọa đến tuổi thọ của toàn bộ hạ tầng kỹ thuật. Để giải quyết triệt để vấn đề này, dòng sản phẩm Stainless Steel 304 End Cap đã khẳng định vai trò là giải pháp bịt kín chuyên dụng, bền bỉ và tối ưu chi phí bậc nhất. Thấu hiểu chi tiết về đặc tính vật liệu, tiêu chuẩn độ dày và phương pháp kết nối của phụ kiện sẽ giúp các kỹ sư và nhà thầu xây dựng nên những hệ thống hoàn chỉnh, đạt chuẩn vệ sinh và vận hành ổn định.

Nắp Inox 304 Là Gì?

Nắp inox 304 (Stainless Steel 304 End Cap) là phụ kiện đường ống được chế tạo từ thép không gỉ SUS304, dùng để bịt kín đầu ống, bảo vệ hệ thống và ngăn rò rỉ lưu chất trong quá trình vận hành.

Vai Trò Và Đặc Điểm Vật Liệu Inox 304

Trong cấu trúc mạng lưới đường ống, phụ kiện giữ chức năng chặn đứng dòng chảy tại điểm cuối của tuyến ống chính hoặc các nhánh rẽ. Việc này giúp niêm phong hệ thống, tạo môi trường kín tuyệt đối để chất lỏng hoặc khí nén lưu thông ổn định mà không bị thất thoát ra ngoài.

Thành phần hợp kim của thép không gỉ SUS304 chứa tối thiểu 18% Crom và 8% Niken, tạo nên lớp màng oxit crom tự bảo vệ trên bề mặt. Đặc tính này giúp Stainless Steel 304 End Cap sở hữu khả năng chống ăn mòn không khí, kháng nước, chịu được nhiều loại hóa chất nhẹ, đồng thời đảm bảo độ bền cơ học ấn tượng dưới tác động của áp lực cao.

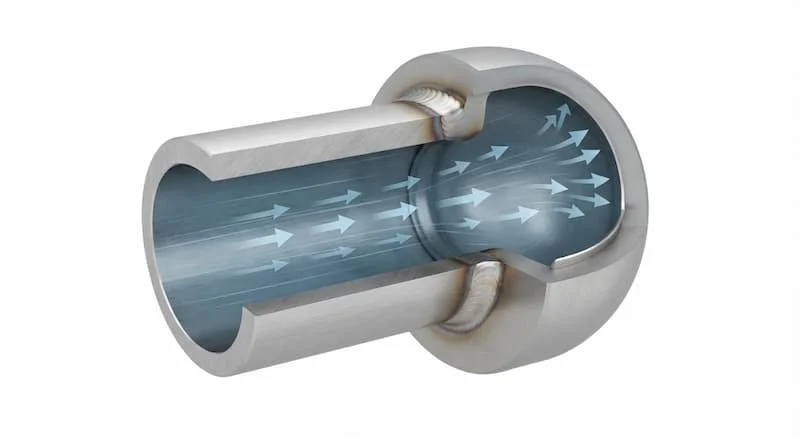

Nguyên Lý Hoạt Động Của Stainless Steel 304 End Cap

Cơ chế vận hành của phụ kiện dựa trên nguyên lý bao kín cơ học tĩnh và phân bổ lực áp suất:

• Chặn dòng và phân bổ áp lực: Khi lưu chất di chuyển đến điểm cuối đường ống, Stainless Steel 304 End Cap chịu lực va đập trực tiếp từ dòng chảy. Cấu trúc hình bán cầu hoặc chỏm cầu giúp phân bổ đều lực ép ra toàn bộ bề mặt vòm, làm giảm độ tập trung ứng suất tại mối liên kết.

• Chịu nhiệt và độ kín tuyệt đối: Mối liên kết hàn kín hoặc ren siết chặt giữa nắp và thân ống tạo thành rào cản vật lý ngăn không cho nước, bụi bẩn hay vi khuẩn xâm nhập từ ngoài vào. Đồng thời, cấu trúc inox giữ nguyên tính chất cơ lý ở dải nhiệt độ rộng, đảm bảo mối nối không bị co giãn đột ngột gây hở xì dưới sự biến đổi nhiệt của lưu chất.

Cấu Tạo Của Stainless Steel 304 End Cap

Một sản phẩm Stainless Steel 304 End Cap tiêu chuẩn công nghiệp được gia công định hình tỉ mỉ với các bộ phận chính:

• Thân nắp: Phần vòm uốn cong dạng chỏm cầu, elip hoặc mặt phẳng, đóng vai trò chịu áp lực chính từ lưu chất bên trong.

• Mép hàn / Chân nắp: Phần viền gia công phẳng hoặc vạt góc 37.5 độ để phục vụ cho thao tác hàn đối đầu, hàn lồng hoặc tiện ren.

• Độ dày thành nắp: Được chế tạo đồng nhất với độ dày của ống nối (tiêu chuẩn SCH), đảm bảo khả năng chịu áp tương thích.

• Bán kính cong (Radius): Đoạn uốn chuyển tiếp từ mép hàn đến vòm nắp, giúp tối ưu hóa khả năng phân tán ứng suất cơ học.

• Bề mặt hoàn thiện: Gia công xử lý bề mặt dạng mờ (2B), đánh bóng gương (BA/Mirror) hoặc mài nhám tùy thuộc vào yêu cầu vi sinh của hệ thống.

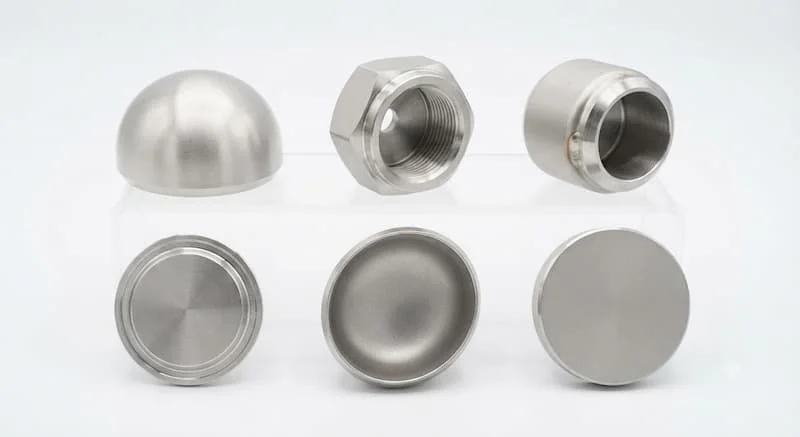

Các Loại Stainless Steel 304 End Cap Phổ Biến

Để đáp ứng đa dạng kết cấu đường ống và phương pháp thi công, thiết bị được phân loại theo nhiều tiêu chí:

Phân Loại Theo Kiểu Kết Nối

• Nắp hàn đối đầu (Butt-weld Cap): Mép nắp được vát góc để hàn trực tiếp mép-với-mép vào đường ống, chịu áp lực cực cao và tạo độ kín vĩnh viễn.

• Nắp hàn lồng (Socket-weld Cap): Đầu ống được đút sâu vào trong lòng nắp trước khi thực hiện mối hàn quanh viền, thường dùng cho ống kích thước nhỏ.

• Nắp ren (Threaded Cap): Chế tạo ren trong theo chuẩn NPT hoặc BSP, chuyên dùng cho các hệ thống cần tháo lắp linh hoạt.

• Nắp Clamp vi sinh (Tri-clamp Cap): Dùng cùm clamp kẹp giữ đệm làm kín, phổ biến trong các đường ống vi sinh thực phẩm, dược phẩm.

Phân Loại Theo Hình Dạng Kỹ Thuật

• Nắp chỏm cầu / Elip: Thiết kế dạng vòm cong tối ưu lực chịu áp, là chuẩn công nghiệp phổ biến nhất.

• Nắp bán cầu: Độ cong sâu hơn, dùng cho các bình áp lực hoặc tuyến ống chịu tải trọng xé lớn.

• Nắp phẳng: Dạng đĩa phẳng gọn nhẹ, dùng cho các đường ống áp suất thấp hoặc nắp đậy trang trí.

Phân Loại Theo Tiêu Chuẩn Độ Dày Và Kỹ Thuật

• Tiêu chuẩn độ dày SCH: Phổ biến gồm SCH10, SCH20, SCH40, SCH80 đáp ứng từ dải áp suất thấp đến rất cao.

• Tiêu chuẩn chế tạo: Gia công chuẩn kích thước theo tiêu chuẩn ANSI/ASME (Mỹ), DIN (Đức), JIS (Nhật Bản).

Thông Số Kỹ Thuật Cần Quan Tâm

So Sánh Inox 304 Và Inox 316

Đánh giá: Chọn Stainless Steel 304 End Cap cho các công trình cấp thoát nước, thực phẩm, hơi nóng tiêu chuẩn để tối ưu chi phí. Chỉ nâng cấp lên Inox 316 khi đường ống tiếp xúc trực tiếp với hóa chất ăn mòn mạnh hoặc môi trường biển.

Vì Sao Nên Chọn Stainless Steel 304 End Cap?

Sử dụng Stainless Steel 304 End Cap mang lại những giá trị vượt trội cho công trình kỹ thuật:

• Khả năng chống gỉ sét ấn tượng: Không bị oxy hóa hay hoen gỉ trong điều kiện thời tiết ẩm ướt, giúp lưu chất luôn giữ được độ sạch nguyên bản.

• Độ bền cơ học cao: Chịu được lực va đập và va đập thủy lực (water hammer) tốt hơn nhiều so với các dòng nắp nhựa hay gang.

• Tối ưu hóa chi phí đầu tư: Sở hữu mức giá rất hợp lý so với các dòng thép hợp kim cao cấp khác nhưng vẫn đáp ứng trọn vẹn 90% yêu cầu kỹ thuật dân dụng và công nghiệp.

• Tính phổ biến và dễ gia công: Dễ dàng đặt mua đúng kích thước, thuận tiện cho việc cắt, gá lắp và hàn nối tại công trường.

Ứng Dụng Thực Tế Của Stainless Steel 304 End Cap

Nhờ tính đa năng và độ bền vượt trội, phụ kiện có mặt rộng rãi trong hầu hết các ngành sản xuất:

• Dây chuyền sản xuất thực phẩm, nhà máy chế biến sữa, nhà máy bia và nước giải khát.

• Nhà máy sản xuất dược phẩm, hóa mỹ phẩm đòi hỏi tiêu chuẩn vệ sinh khắt khe.

• Hệ thống đường ống cấp thoát nước sạch, xử lý nước thải công nghiệp.

• Hệ thống truyền dẫn hơi nóng, lò hơi, mạng lưới điều hòa không khí HVAC.

• Hệ thống dẫn nhiên liệu, dầu khí nhẹ và khí nén công nghiệp.

Khi Nào Nên Sử Dụng Stainless Steel 304 End Cap?

Chủ đầu tư và kỹ sư nên chỉ định trang bị sản phẩm trong các trường hợp:

• Cần bịt kín hoàn toàn đầu đường ống để tiến hành thử áp lực toàn hệ thống.

• Kết thúc các tuyến ống nhánh, tạo điểm dừng an toàn cho lưu chất.

• Thi công các đầu chờ đường ống dự phòng nhằm phục vụ việc mở rộng nhà xưởng trong tương lai.

• Bảo vệ phần đầu ống khỏi nguy cơ va đập cơ học hoặc sự xâm nhập của bụi bẩn, côn trùng trong thời gian tạm ngưng thi công.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Thi Công

1. Nhầm lẫn giữa đường kính ngoài và đường kính danh nghĩa: Đo đường kính ngoài ống nhưng chọn mã nắp theo DN dẫn đến không thể sập khớp mối nối.

2. Chọn sai độ dày tiêu chuẩn (SCH): Dùng nắp độ dày SCH10 cho đường ống dày SCH40 gây chênh lệch mép hàn, làm yếu mối nối và dễ gây thủng khi hàn.

3. Thay thế inox 304 bằng inox 201 để tiết kiệm chi phí: Nắp inox 201 rất nhanh bị gỉ sét khi gặp môi trường ẩm, dẫn đến nguy cơ rò rỉ và ô nhiễm dòng chảy.

4. Hàn sai kỹ thuật: Không sử dụng khí Argon bảo vệ mặt trong khi hàn inox khiến mối hàn bị cháy đen, tạo xỉ và mất khả năng chống gỉ.

Hướng Dẫn Lựa Chọn Stainless Steel 304 End Cap Phù Hợp

Các Bước Lựa Chọn Đúng Kỹ Thuật

1. Đo đạc kích thước ống: Xác định chính xác đường kính ngoài (OD) và độ dày thành ống thực tế.

2. Tra cứu tiêu chuẩn độ dày: Chọn dải SCH (SCH10, SCH40, SCH80) trùng khớp với dải độ dày của đường ống chính.

3. Chọn phương thức kết nối: Lựa chọn hàn đối đầu cho kết cấu cố định chịu áp, nắp ren hoặc clamp cho các điểm cần tháo lắp.

4. Kiểm tra bề mặt hoàn thiện: Chọn bề mặt bóng BA cho đường ống vi sinh thực phẩm hoặc bề mặt 2B cho ống công nghiệp thông thường.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Chuẩn Kỹ Thuật

Quy Trình Lắp Đặt Hàn Nắp Inox

1. Làm sạch vùng kết nối: Dùng bàn chải cước inox lau sạch cặn dầu, gỉ sét và bụi bẩn tại mép hàn của ống và nắp.

2. Định vị mối hàn: Đặt Stainless Steel 304 End Cap cân bằng với đầu ống, đính 3 đến 4 điểm cố định xung quanh viền mối nối.

3. Thực hiện thao tác hàn TIG: Hàn phủ kín đường viền bằng phương pháp hàn TIG có thổi khí Argon bảo vệ lòng trong.

4. Xử lý bề mặt mối hàn: Dùng dung dịch tẩy mối hàn inox chuyên dụng tẩy sạch vết cháy đen, sau đó đánh bóng lại.

5. Thử áp lực: Cấp áp suất thử nghiệm kiểm tra xem mối hàn có bị bong bóng hay xì hơi không trước khi nghiệm thu.

Quy Trình Bảo Dưỡng Định Kỳ

• Kiểm tra cảm quan mối nối: Định kỳ kiểm tra xem vị trí chân nắp có dấu hiệu hoen gỉ hay biến dạng do quá áp hay không.

• Vệ sinh bề mặt: Lau chùi bụi bẩn bám trên bề mặt phụ kiện để duy trì lớp màng oxit crom tự bảo vệ.

Checklist Trước Khi Mua Stainless Steel 304 End Cap

• Đường kính danh nghĩa DN và đường kính ngoài OD tương thích tuyệt đối với ống.

• Tiêu chuẩn độ dày SCH trùng khớp với độ dày đường ống hiện hữu.

• Đúng chủng loại vật liệu chuẩn inox 304 (kiểm tra bằng thuốc thử hoặc máy quang phổ).

• Có chứng nhận nguồn gốc xuất xứ CO và chứng chỉ chất lượng CQ từ nhà máy.

• Bề mặt không bị móp gập, trầy xước sâu hay nứt nẻ chân nắp.

• Đơn vị phân phối uy tín, có chính sách hỗ trợ đổi trả và bảo hành rõ ràng.

Các Câu Hỏi Thường Gặp (FAQ)

Nắp inox 304 có bị gỉ không?

Trong điều kiện thông thường, inox 304 không bị gỉ nhờ lớp màng Crom bảo vệ. Tuy nhiên, nếu tiếp xúc thường xuyên với môi trường chứa dung dịch Axit đậm đặc, Clo hoặc muối biển nồng độ cao, nắp vẫn có thể xuất hiện các vết gỉ rỗ nhẹ.

Stainless Steel 304 End Cap và inox 316 khác nhau như thế nào?

Nắp inox 316 chứa thêm thành phần Molypden nên có khả năng chống ăn mòn hóa chất và nước biển tốt hơn Stainless Steel 304 End Cap, nhưng giá thành của nắp 316 cao hơn đáng kể.

Stainless Steel 304 End Cap chịu được nhiệt độ bao nhiêu?

Sản phẩm có khả năng chịu nhiệt vận hành liên tục ở mức 870 độ C và chịu nhiệt ngắt quãng lên tới 925 độ C mà không bị biến dạng kết cấu cơ lý.

Có thể dùng Stainless Steel 304 End Cap cho hóa chất không?

Có thể dùng cho các loại hóa chất nhẹ, dung dịch kiềm, cồn, dầu mỏ hoặc thực phẩm. Đối với các loại axit mạnh như H2SO4 hay HCl đặc, bắt buộc phải sử dụng inox 316 hoặc vật liệu chuyên dụng khác.

Làm sao chọn đúng kích thước nắp inox 304?

Bạn cần đo đường kính ngoài (OD) của ống và kiểm tra độ dày thành ống (SCH), sau đó tra bảng quy đổi kích thước tiêu chuẩn (DN) để chọn mã nắp tương thích.

Hướng Dẫn Chọn Nắp Inox 304 Chuẩn Kỹ Thuật

Trang bị nắp inox 304 đúng tiêu chuẩn là bước kỹ thuật không thể thiếu giúp niêm phong đường ống an toàn, ngăn ngừa rò rỉ và bảo vệ hệ thống vận hành bền bỉ theo thời gian. Sự kết hợp giữa độ bền cơ học cao, khả năng chống gỉ mượt mà và mức chi phí hợp lý giúp sản phẩm luôn là sự lựa chọn hàng đầu cho các công trình hiện đại.

Hãy liên hệ ngay với chúng tôi hôm nay để nhận tư vấn kỹ thuật chuyên sâu, nhận bản vẽ chi tiết, catalogue và báo giá nắp inox 304 ưu đãi nhất cho dự án của bạn!
