Bích Thép DN100: Thông Số Kỹ Thuật Và Giải Pháp Kết Nối Hệ Thống Toàn Diện

Trong các hệ thống đường ống công nghiệp hiện nay, việc đảm bảo tính liên kết bền vững và khả năng vận hành liên tục là ưu tiên hàng đầu. Flange DN100 đóng vai trò là "mắt xích" chiến lược, giúp kết nối các đoạn ống, van và thiết bị cơ khí một cách linh hoạt. Tuy nhiên, không phải ai cũng hiểu rõ cách lựa chọn tiêu chuẩn phù hợp để tránh rủi ro rò rỉ. Bài viết này sẽ phân tích chuyên sâu từ cấu tạo, thông số kỹ thuật đến kinh nghiệm lắp đặt bích thép từ góc nhìn của chuyên gia kỹ thuật.

Bích thép DN100 là gì?

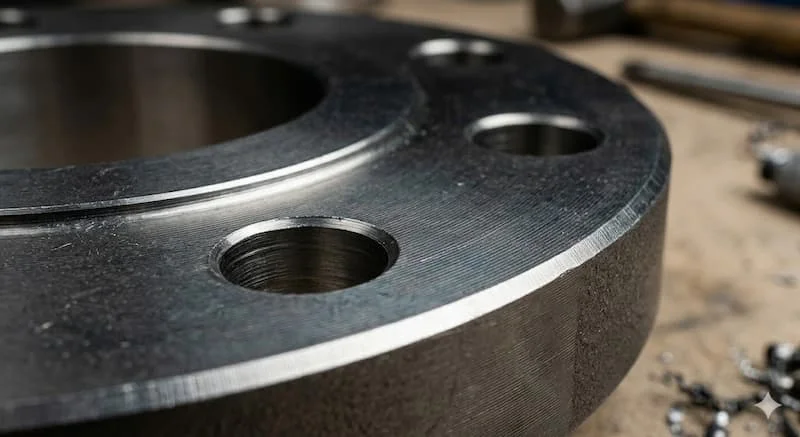

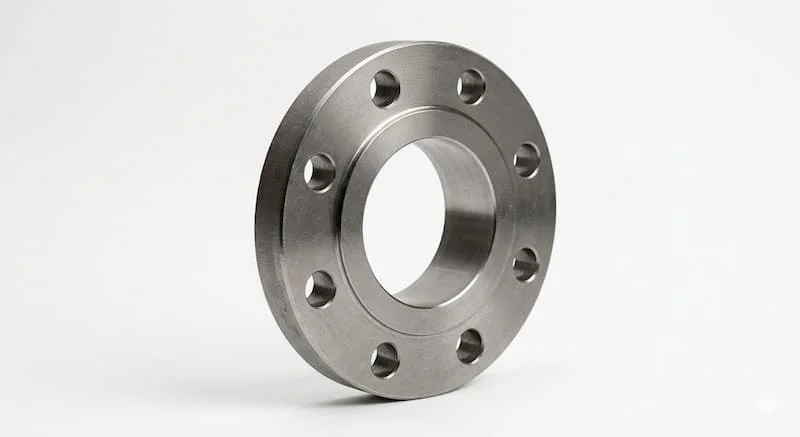

Flange DN100 là phụ kiện cơ khí có hình dạng đĩa tròn hoặc vuông, được sản xuất từ thép carbon hoặc thép không gỉ, dùng để kết nối các thành phần trong hệ thống đường ống có kích thước danh nghĩa là DN100 (tương đương với 4 inch theo hệ Mỹ).

Để hiểu đúng về thuật ngữ này, chúng ta cần phân biệt rõ: DN (Diameter Nominal) là đường kính danh nghĩa quy ước cho các chi tiết đường ống, nó không phải là đường kính ngoài (OD) thực tế của ống. Với bích DN100, đường kính ngoài của ống thép tương ứng thường là 114.3mm.

Vai trò của Flange DN100 trong công nghiệp vô cùng thiết yếu:

• Kết nối linh hoạt: Cho phép liên kết ống với máy bơm, van hoặc các thiết bị đo lường.

• Tăng độ kín khít: Nhờ bề mặt tiếp xúc phẳng kết hợp với gioăng làm kín, hệ thống có khả năng chịu áp lực cao mà không bị rò rỉ.

• Hỗ trợ bảo trì: Khác với mối hàn chết, mặt bích cho phép kỹ thuật viên dễ dàng tháo rời từng đoạn ống để vệ sinh hoặc thay thế linh kiện mà không cần cắt ống.

Nguyên lý hoạt động của bích thép

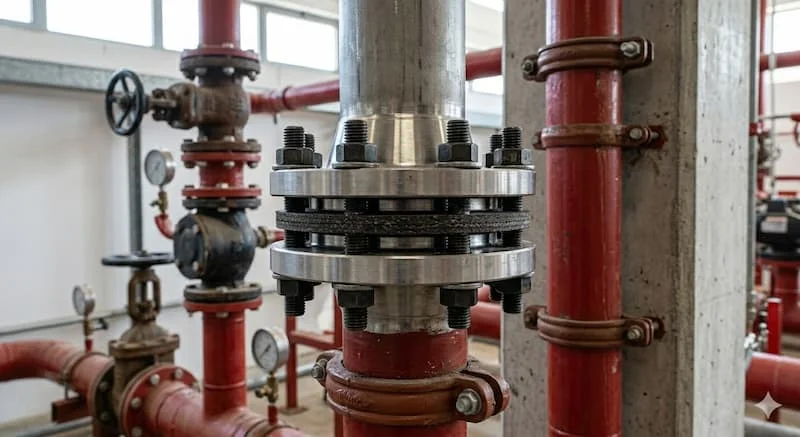

Nguyên lý cốt lõi của Flange DN100 dựa trên cơ chế lực ép cơ học tạo độ kín. Một bộ kết nối hoàn chỉnh luôn bao gồm 3 thành phần không thể tách rời: hai mặt bích đối xứng, một gioăng (gasket) đặt ở giữa và hệ thống bu lông đai ốc xuyên qua các lỗ lỗ bích.

Khi chúng ta thực hiện siết bu lông, lực momen xoắn sẽ chuyển hóa thành lực ép trục dọc. Lực này nén chặt hai mặt bích lại với nhau, làm cho gioăng đệm biến dạng nhẹ và lấp đầy các khe hở li ti trên bề mặt kim loại. Kết quả là tạo ra một môi trường kín hoàn toàn, ngăn chặn chất lỏng hoặc khí thoát ra ngoài.

Sở dĩ bích thép được ưu tiên hơn các phương pháp nối ren ở kích thước DN100 là do khả năng chịu tải trọng động và rung chấn tốt. Trong các hệ thống vận hành liên tục, mặt bích đóng vai trò như một khớp nối an toàn, giúp phân bổ ứng suất đều lên toàn bộ bề mặt kết nối, từ đó kéo dài tuổi thọ cho toàn bộ hệ thống cơ khí.

Phân loại Flange DN100 phổ biến: Khi nào dùng loại nào?

Việc phân loại Flange DN100 giúp kỹ sư tối ưu hóa chi phí và hiệu suất vận hành dựa trên môi trường sử dụng cụ thể:

Phân loại theo vật liệu

1. Thép carbon (SS400, A105): Là loại phổ biến nhất nhờ giá thành rẻ, khả năng chịu lực tốt. Thường dùng cho nước sạch, dầu khí hoặc khí nén.

2. Inox (304, 316): Chuyên dụng cho môi trường hóa chất ăn mòn, thực phẩm hoặc y tế nhờ đặc tính chống oxy hóa vượt trội.

3. Thép mạ kẽm: Là bích thép carbon được phủ lớp kẽm để chống gỉ sét trong môi trường ẩm ướt, ngoài trời.

Phân loại theo kiểu dáng kỹ thuật

• Slip-on Flange (Bích rỗng): Ống được đút vào trong lòng mặt bích và hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt, giá rẻ nhưng khả năng chịu áp lực kém hơn loại cổ cao.

• Weld Neck Flange (Bích cổ cao): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu được áp suất cực cao và rung động mạnh, thường thấy trong các nhà máy lọc dầu.

• Blind Flange (Bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các cửa chờ để mở rộng hệ thống sau này.

• Threaded Flange (Bích ren): Kết nối với ống bằng ren thay vì hàn. Phù hợp cho các khu vực dễ cháy nổ, nơi việc hàn điện bị hạn chế.

Thông số kỹ thuật Flange DN100 chuẩn quốc tế

Một sai lầm "chết người" trong kỹ thuật là chọn mặt bích sai tiêu chuẩn. Dù cùng gọi là bích DN100, nhưng bích theo tiêu chuẩn Nhật Bản (JIS) sẽ không bao giờ lắp vừa với bích theo tiêu chuẩn Mỹ (ANSI) do lệch tâm lỗ bu lông.

Dưới đây là bảng thông số kỹ thuật cơ bản cho bích DN100:

Giải thích thông số:

• PCD (Pitch Circle Diameter): Là đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số quan trọng nhất; nếu PCD lệch dù chỉ 2mm, bạn sẽ không thể xỏ bu lông qua hai mặt bích.

• Áp suất (PN/Class): Thể hiện khả năng chịu tải của bích. Ví dụ: PN10 chịu áp 10 bar, Class 150 tương đương áp suất làm việc khoảng 20 bar. Việc lắp bích PN10 vào hệ thống có áp suất 15 bar sẽ gây ra hiện tượng nứt vỡ hoặc thổi bay gioăng làm kín.

So sánh DN100 với DN80 và DN150: "Size vàng" của ngành công nghiệp

Trong dải kích thước ống, DN100 (phi 114) được coi là kích thước "tiêu chuẩn vàng" vì nó đáp ứng được sự cân bằng hoàn hảo giữa lưu lượng và chi phí lắp đặt.

• So với DN80 (phi 90): DN80 thường dùng cho các nhánh phụ hoặc hệ thống dân dụng nhỏ. DN100 có diện tích mặt cắt ngang lớn hơn khoảng 50%, cho phép vận chuyển lưu lượng chất lỏng lớn hơn đáng kể mà không làm tăng quá nhiều chi phí vật tư.

• So với DN150 (phi 168): DN150 dành cho các trục chính trong nhà máy lớn. Tuy nhiên, việc thi công DN150 đòi hỏi thiết bị nâng hạ chuyên dụng do trọng lượng bích rất nặng.

Insight: DN100 là kích thước phổ biến nhất trong hệ thống PCCC (Phòng cháy chữa cháy) và các trạm bơm nước sạch đô thị do sự tương thích cao với các loại máy bơm công suất trung bình.

Khi nào cần dùng Flange DN100?

Flange DN100 xuất hiện dày đặc trong các dự án hạ tầng kỹ thuật. Bạn sẽ cần đến loại phụ kiện này trong các trường hợp sau:

1. Hệ thống PCCC: Kết nối các trụ cứu hỏa, đầu vào máy bơm tăng áp và các đường ống trục chính lên các tầng.

2. Cấp thoát nước & Xử lý nước thải: Liên kết các đoạn ống HDPE hoặc ống thép truyền dẫn nước sạch giữa các trạm trung chuyển.

3. Hệ thống HVAC: Dùng cho các đường ống chiller, ống nước ngưng trong các tòa nhà cao tầng và trung tâm thương mại.

4. Nhà máy thực phẩm & hóa chất: Sử dụng bích inox DN100 để đảm bảo vệ sinh và khả năng chống ăn mòn khi dẫn môi chất đặc thù.

Tình huống bắt buộc: Bất cứ khi nào bạn cần kết nối ống với một thiết bị có thể phải tháo rời để bảo dưỡng định kỳ (như van chặn, lọc y, đồng hồ đo lưu lượng), mặt bích DN100 là lựa chọn duy nhất đảm bảo tính linh hoạt.

Những sai lầm "đắt giá" khi lựa chọn bích thép DN100

Trong quá trình cung cấp vật tư, chúng tôi nhận thấy nhiều khách hàng gặp phải các lỗi sơ đẳng dẫn đến lãng phí thời gian và tiền bạc:

• Nhầm lẫn giữa DN và mm: Nhiều người nghĩ DN100 là đường kính ngoài 100mm. Thực tế, đường kính ngoài của bích lên tới hơn 200mm, và nó dùng cho ống có OD 114mm.

• Chọn sai tiêu chuẩn (JIS vs ANSI): Đây là lỗi phổ biến nhất. Khách hàng mua bích JIS 10K để lắp vào van tiêu chuẩn ANSI Class 150. Kết quả là 8 lỗ bu lông không hề trùng khớp.

• Bỏ qua thông số áp suất: Lắp bích mỏng (PN10) vào hệ thống bơm áp cao (PN25) dẫn đến hiện tượng mặt bích bị cong vênh dưới áp lực, gây rò rỉ nghiêm trọng.

• Sai lệch vật liệu: Dùng bích thép carbon cho môi trường nước biển hoặc hóa chất nồng độ cao khiến phụ kiện bị ăn mòn thủng chỉ sau vài tháng sử dụng.

Checklist: Cách chọn bích thép DN100 chuẩn chuyên gia

Để đảm bảo mua đúng loại bích thép cần thiết, hãy áp dụng quy trình kiểm tra 5 bước sau:

• Xác định đúng kích thước: Phải là DN100 (phi 114).

• Chọn tiêu chuẩn đồng bộ: Kiểm tra xem thiết bị hiện có (van, bơm) đang dùng chuẩn JIS, ANSI, DIN hay BS.

• Xác định mức áp suất: Hệ thống vận hành ở bao nhiêu bar? Chọn PN10, PN16 hay Class 150 phù hợp.

• Chọn vật liệu theo môi trường: Nước sạch dùng thép carbon; thực phẩm/hóa chất dùng Inox 304/316.

• Phụ kiện đi kèm: Đừng quên đặt hàng đúng số lượng bu lông (8 bộ cho mỗi cặp bích) và gioăng đệm tương ứng.

Lưu ý quan trọng khi thi công và lắp đặt

Kỹ thuật lắp đặt quyết định 50% độ bền của mối nối. Khi lắp bích thép DN100, hãy tuân thủ các quy tắc:

1. Siết bu lông theo hình sao (đối xứng): Không siết vòng tròn. Việc siết đối xứng giúp lực ép phân bổ đều, tránh làm hỏng gioăng hoặc gây vênh mặt bích.

2. Kiểm tra độ phẳng: Hai đầu ống phải được căn chỉnh đồng tâm trước khi siết. Nếu ép hai mặt bích đang bị lệch lại với nhau, bu lông sẽ chịu ứng suất cắt cực lớn, dễ gây đứt gãy.

3. Dùng gioăng phù hợp: Gioăng cao su cho nước lạnh, gioăng chì (graphite) hoặc gioăng không amiăng cho hơi nóng và nhiệt độ cao.

FAQ – Những câu hỏi thường gặp về bích thép DN100

1. Bích thép DN100 có đường kính ngoài thực tế là bao nhiêu?

Tùy vào tiêu chuẩn, đường kính ngoài (OD) dao động từ 210mm (JIS 10K) đến 229mm (ANSI 150).

2. Bích DN100 thường có bao nhiêu lỗ bu lông?

Theo hầu hết các tiêu chuẩn phổ biến hiện nay (JIS, ANSI, DIN), bích DN100 có 8 lỗ bu lông.

3. Làm sao để phân biệt nhanh bích thép carbon và bích inox?

Bích inox thường có bề mặt sáng bóng, không gỉ và không hít nam châm (với inox 304 chuẩn). Bích thép thường có màu đen hoặc xám, dễ bị gỉ nếu không được sơn phủ.

4. Sự khác biệt giữa PN16 và Class 150 là gì?

PN16 thuộc hệ tiêu chuẩn Châu Âu (DIN/BS), chịu áp 16 bar. Class 150 thuộc hệ Mỹ (ANSI/ASME), chịu áp khoảng 20 bar ở nhiệt độ thường. Hai loại này không thể lắp lẫn với nhau do khác biệt về tâm lỗ bu lông.

Kết luận

Bích thép DN100 không chỉ đơn thuần là một miếng thép tròn, mà là giải pháp kỹ thuật then chốt giúp hệ thống đường ống vận hành an toàn và ổn định. Việc hiểu rõ về tiêu chuẩn, vật liệu và quy trình lắp đặt không chỉ giúp bạn tối ưu hóa chi phí đầu tư mà còn loại bỏ các rủi ro rò rỉ, cháy nổ trong quá trình vận hành.

Nếu bạn đang phân vân chưa biết chọn loại bích nào cho công trình của mình, hãy liên hệ với đơn vị cung cấp uy tín để được tư vấn kỹ thuật chuyên sâu. Đừng để một sai sót nhỏ trong việc chọn tiêu chuẩn mặt bích làm ảnh hưởng đến tiến độ của cả một dự án lớn của bích thép DN100.
