Mặt Bích DN80: Hướng Dẫn Chi Tiết Về Thông Số, Phân Loại Và Cách Chọn Chuẩn Chuyên Gia

Trong các hệ thống đường ống công nghiệp hiện đại, việc kết nối an toàn, kín khít và linh hoạt là yếu tố sống còn. Flange DN80 (tương đương kích thước danh nghĩa 3 inch) nổi lên như một giải pháp ưu việt, được ứng dụng rộng rãi từ các mạng lưới cấp thoát nước dân dụng đến các dây chuyền sản xuất hóa chất phức tạp. Bài viết này sẽ cung cấp cái nhìn chuyên sâu, từ định nghĩa, nguyên lý hoạt động đến các thông số kỹ thuật chi tiết, giúp bạn không chỉ hiểu rõ mà còn biết cách lựa chọn loại Flange DN80 phù hợp nhất, tối ưu chi phí và đảm bảo an toàn cho công trình.

Mặt bích DN80 là gì? Sự nhầm lẫn phổ biến cần tránh

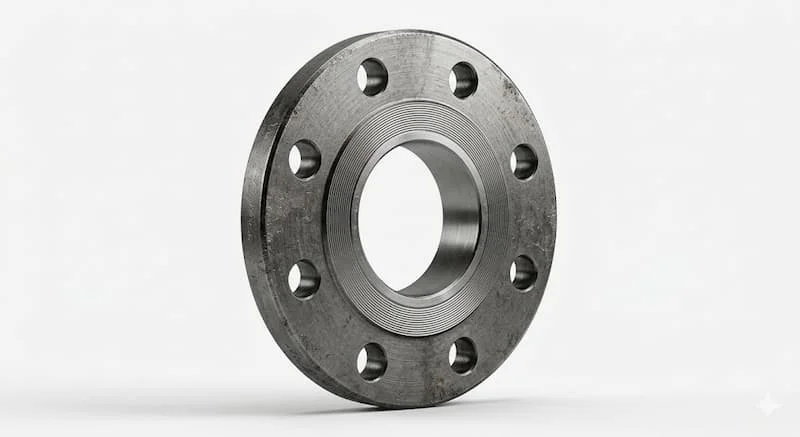

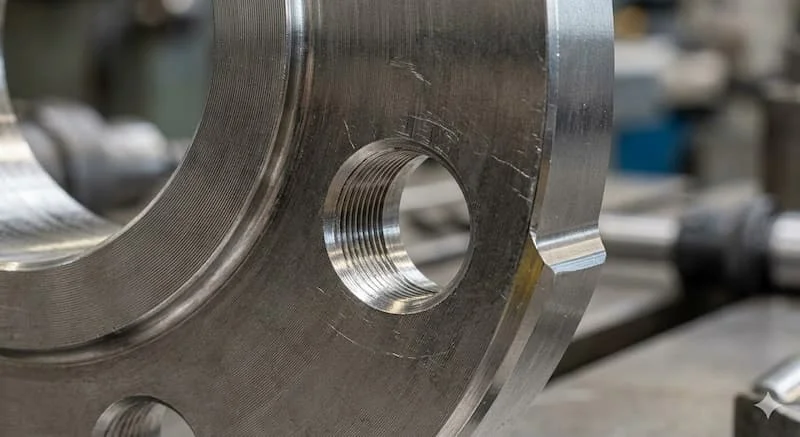

Flange DN80 là một loại phụ kiện cơ khí có dạng hình đĩa, được sử dụng để kết nối các đoạn đường ống có kích thước danh nghĩa là DN80 (tương đương khoảng 3 inch). Chức năng chính của nó là tạo ra một liên kết chắc chắn, kín khít và đặc biệt là có khả năng tháo lắp dễ dàng, phục vụ cho mục đích bảo trì, sửa chữa hoặc thay thế các thiết bị trong hệ thống.

Một sai lầm cực kỳ phổ biến mà ngay cả những người mới vào nghề cũng hay mắc phải là đồng nhất DN80 với đường kính ngoài thực tế của ống. Cần lưu ý rằng DN (Diameter Nominal) là đường kính danh nghĩa, một con số làm tròn để thuận tiện cho việc quy chuẩn. Flange DN80 được thiết kế để lắp đặt cho loại ống có đường kính danh nghĩa 80mm, nhưng đường kính ngoài thực tế của ống này thường vào khoảng 89mm (phụ thuộc vào tiêu chuẩn sản xuất như ASME B36.10 hay BS 1387).

Vai trò cốt lõi của Flange DN80 không chỉ dừng lại ở việc kết nối. Nó còn kết hợp với gioăng làm kín và bu lông để đảm bảo hệ thống không bị rò rỉ lưu chất, đồng thời tạo ra một "điểm mở" chiến lược, cho phép kỹ thuật viên dễ dàng can thiệp mà không cần cắt bỏ đoạn ống.

Nguyên lý hoạt động của mặt bích: Đơn giản nhưng đầy hiệu quả

Về mặt cấu tạo, một mối nối mặt bích hoàn chỉnh không bao giờ chỉ có riêng lẻ một chiếc Flange DN80. Nó luôn là một tổ hợp bao gồm: 2 mặt bích đồng bộ, một gioăng (gasket) làm kín đặt ở giữa và hệ thống bu lông, đai ốc siết chặt xung quanh.

Khi chúng ta tiến hành siết chặt bu lông, lực siết này được truyền qua mặt bích, tạo ra một áp lực cực lớn nén chặt lớp gioăng nằm giữa. Lớp gioăng này, với đặc tính đàn hồi hoặc biến dạng dẻo, sẽ điền đầy vào các khe hở li ti trên bề mặt mặt bích, từ đó tạo ra một rào cản tuyệt đối ngăn chặn lưu chất (chất lỏng, khí) rò rỉ ra bên ngoài, ngay cả trong điều kiện áp suất cao.

Tại sao không dùng phương pháp hàn trực tiếp để kết nối ống cho nhanh chóng? Sử dụng Flange DN80 mang lại lợi thế vượt trội về tính tháo lắp và bảo trì. Trong suốt vòng đời của một hệ thống, việc vệ sinh đường ống, thay thế van, bơm là không thể tránh khỏi. Nếu hàn cứng, mỗi lần bảo trì sẽ cực kỳ tốn kém thời gian và chi phí cho việc cắt, hàn lại. Mối nối mặt bích giải quyết triệt để vấn đề này, chỉ cần tháo bu lông là có thể tách rời các đoạn ống, đảm bảo tính linh hoạt tối đa cho hệ thống.

Phân loại Flange DN80 phổ biến: Lựa chọn theo ứng dụng thực tế

Để tối ưu hóa hiệu quả và chi phí, Flange DN80 được sản xuất với sự đa dạng về vật liệu và kiểu dáng kết nối. Việc hiểu rõ đặc điểm của từng loại là chìa khóa để đưa ra quyết định mua hàng chính xác.

1. Phân loại theo vật liệu:

• Thép Carbon (Carbon Steel - ví dụ A105, Q235): Là loại phổ biến nhất nhờ độ bền cơ học cao, chịu áp tốt và chi phí hợp lý. Thường được dùng trong các hệ thống cấp nước, PCCC, hơi nóng, dầu khí... nơi môi trường không quá ăn mòn.

• Inox (Stainless Steel - 304, 316): Khả năng chống ăn mòn, gỉ sét tuyệt vời, chịu nhiệt tốt. Inox 316 thường được ưu tiên cho môi trường hóa chất, dược phẩm, thực phẩm nhờ tính vệ sinh và độ bền cao. Tuy nhiên, giá thành cao hơn đáng kể so với thép carbon.

• Nhựa (PVC, UPVC, PPR...): Trọng lượng nhẹ, chống ăn mòn hóa chất tốt, giá thành rẻ. Phù hợp cho hệ thống xử lý nước thải, dẫn hóa chất nồng độ thấp ở nhiệt độ và áp suất không quá cao.

2. Phân loại theo kiểu kết nối:

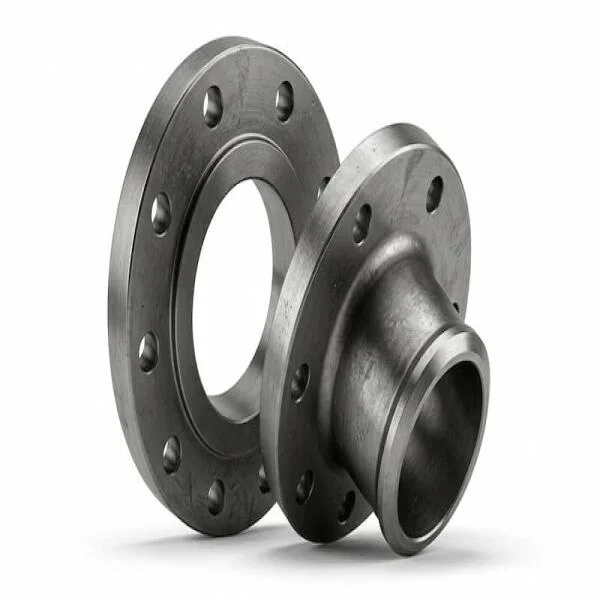

• Mặt bích rỗng (Slip-on Flange - SO): Ống được xỏ vào bên trong lỗ bích và hàn cả mặt trong lẫn mặt ngoài. Dễ lắp đặt, giá thành thấp nhưng khả năng chịu áp lực kém hơn mặt bích cổ cao. Thường dùng cho hệ thống áp suất thấp đến trung bình.

• Mặt bích cổ cao (Weld Neck Flange - WN): Có phần cổ dài được hàn đối đầu với ống. Thiết kế này giúp truyền ứng suất đều hơn, chịu được áp suất và nhiệt độ cao, chống rung tốt. Thường dùng trong các đường ống quan trọng, áp suất Class 300 trở lên.

• Mặt bích mù (Blind Flange - BL): Không có lỗ ở giữa, dùng để chặn cuối đường ống hoặc các đầu chờ để lắp đặt thêm thiết bị trong tương lai.

• Mặt bích ren (Threaded Flange - TH): Kết nối với ống bằng mối nối ren, không cần hàn. Thường dùng cho ống có kích thước nhỏ, áp suất thấp và trong các môi trường dễ cháy nổ, nơi việc hàn bị hạn chế.

Mỗi loại Flange DN80 đều có ưu, nhược điểm và phạm vi ứng dụng riêng. Việc lựa chọn sai kiểu hoặc vật liệu có thể dẫn đến lãng phí ngân sách hoặc gây rủi ro rò rỉ, mất an toàn cho hệ thống.

Thông số kỹ thuật Flange DN80: Đọc hiểu các tiêu chuẩn quốc tế

Độ chính xác là yếu tố sống còn trong lắp đặt đường ống. Đối với Flange DN80, các con số không chỉ là thông số kỹ thuật khô khan mà nó quyết định khả năng lắp lẫn và an toàn hệ thống.

Các thông số quan trọng cần lưu ý:

• DN (Diameter Nominal): 80mm.

• OD (Outside Diameter): Đường kính ngoài của mặt bích. Thông số này dao động khoảng 185-200mm tùy thuộc vào tiêu chuẩn và cấp áp suất.

• PCD (Pitch Circle Diameter): Đường kính tâm lỗ bu lông. Đây là thông số cực kỳ quan trọng để đảm bảo bu lông có thể xỏ qua.

• Số lỗ bu lông: Đối với Flange DN80, số lỗ thông thường là 8 lỗ (có thể là 4 lỗ ở một số cấp áp suất thấp).

• Kích thước bu lông: Phổ biến là M16.

• Áp suất làm việc: Thường được ký hiệu theo PN (ví dụ PN10, PN16) theo tiêu chuẩn châu Âu/DIN hoặc Class (ví dụ Class 150) theo tiêu chuẩn Mỹ/ANSI.

Bảng gợi ý thông số Flange DN80 theo một số tiêu chuẩn phổ biến:

Việc tuân thủ đúng tiêu chuẩn (JIS của Nhật, ANSI/ASME của Mỹ, DIN của Đức, BS của Anh...) là bắt buộc. Một mặt bích JIS 10K không thể lắp vừa với mặt bích ANSI Class 150 dù cả hai đều dành cho ống DN80, do sự khác biệt về đường kính tâm lỗ, độ dày và cả kích thước bu lông. Sai lệch tiêu chuẩn đồng nghĩa với việc không thể lắp đặt được hệ thống.

So sánh Flange DN80 với DN65 và DN100: Tìm kiếm sự cân bằng

Trong dải kích thước ống trung bình, Flange DN80 thường được đặt lên bàn cân so sánh với hai "người anh em" lân cận là DN65 (≈ 2.5 inch) và DN100 (≈ 4 inch). Việc lựa chọn kích thước phù hợp phụ thuộc vào lưu lượng, áp suất và yêu cầu cụ thể của từng hệ thống.

• So với DN65: DN80 có đường kính danh nghĩa lớn hơn, do đó diện tích mặt cắt ngang ống cũng lớn hơn, cho phép tải được lưu lượng lưu chất cao hơn đáng kể khi ở cùng một áp suất và vận tốc dòng chảy. Nếu hệ thống của bạn đòi hỏi công suất truyền tải lớn hơn mà không muốn tăng quá nhiều kích thước van, bơm, DN80 là một nâng cấp hợp lý.

• So với DN100: Ngược lại, DN100 mang lại khả năng tải lưu lượng lớn hơn nữa, phù hợp cho các trục chính, đường ống tổng. Tuy nhiên, đi kèm với đó là kích thước van, phụ kiện và đặc biệt là chi phí cũng cao hơn đáng kể.

Trong nhiều hệ thống công nghiệp và dân dụng (như PCCC cho tòa nhà, hệ thống cấp nước nhánh...), Flange DN80 được coi là một "kích thước cân bằng" lý tưởng. Nó cung cấp một lưu lượng vừa đủ lớn để đáp ứng nhu cầu sử dụng, trong khi vẫn giữ được kích thước và chi phí lắp đặt, bảo trì ở mức hợp lý hơn so với DN100.

ỨNG DỤNG THỰC TẾ

Khi nào cần ứng dụng Flange DN80?

Sức phổ biến của Flange DN80 bắt nguồn từ việc kích thước ống danh nghĩa 3 inch là một "tiêu chuẩn vàng" trong rất nhiều thiết kế hệ thống. Bạn sẽ dễ dàng bắt gặp loại phụ kiện này trong các kịch bản sau:

1. Hệ thống Cấp thoát nước: Dùng để kết nối các đường ống nhánh chính trong tòa nhà, trạm bơm nước sạch hoặc các đường ống dẫn nước thải công nghiệp cấp trung bình.

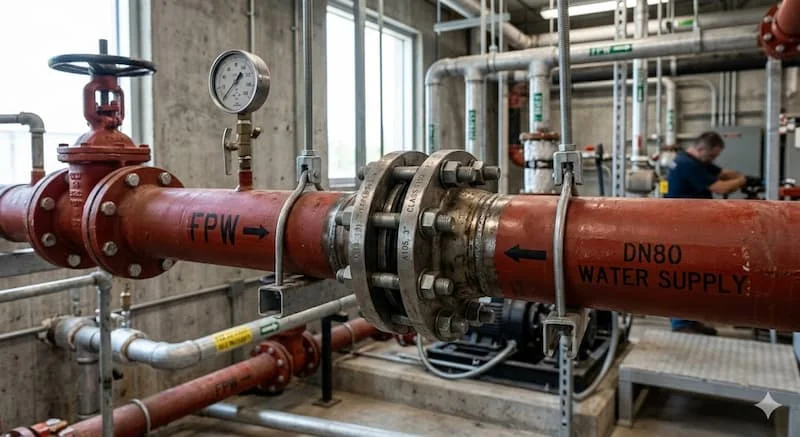

2. Hệ thống PCCC: Đây là kích thước cực kỳ thông dụng cho các đường ống dẫn nước chữa cháy, kết nối với họng tiếp nước, van chặn, bơm chữa cháy.

3. Hệ thống HVAC: Sử dụng trong các đường ống dẫn nước lạnh (chiller) hoặc nước nóng phục vụ điều hòa không khí trung tâm trong các tòa nhà thương mại.

4. Kết nối thiết bị: Hầu hết các loại van công nghiệp (van cổng, van một chiều, van bướm...), bơm, bộ lọc hoặc thiết bị đo lường kích thước 3 inch đều sử dụng kiểu kết nối Flange DN80 để đảm bảo tính chắc chắn và dễ dàng tháo lắp.

Nếu hệ thống của bạn yêu cầu tháo lắp định kỳ để vệ sinh, kiểm tra (ví dụ như trong ngành chế biến thực phẩm nồng độ thấp) hoặc cần kết nối linh hoạt giữa các đoạn ống khác vật liệu, Flange DN80 là giải pháp gần như bắt buộc.

Sai lầm thường gặp khi chọn Flange DN80 và hậu quả

Đừng để một sai sót nhỏ ở khâu chọn hàng dẫn đến thảm họa cho hệ thống. Các kỹ sư và nhân viên thu mua thường mắc phải những lỗi cơ bản sau:

• Nhầm lẫn DN80 = 80mm đường kính ngoài: Như đã phân tích, DN80 dùng cho ống có đường kính ngoài thực tế khoảng 89mm. Việc mua sai kích thước bích dẫn đến không thể xỏ ống vào (nếu là bích SO) hoặc mối hàn không khớp (nếu là bích WN).

• Chọn sai tiêu chuẩn (JIS vs ANSI vs DIN): Đây là lỗi phổ biến và nghiêm trọng nhất. Mặt bích JIS 10K không thể lắp vừa bích ANSI 150 dù cả hai đều là DN80, vì đường kính tâm lỗ bu lông (PCD) và số lỗ có thể khác nhau hoàn toàn.

• Không kiểm tra áp suất làm việc: Dùng bích PN10 cho hệ thống có áp suất vận hành lên tới 15 bar (tương đương PN16) sẽ gây hiện tượng "cong vênh" mặt bích, hở gioăng, rò rỉ lưu chất, gây mất an toàn nghiêm trọng.

• Dùng sai vật liệu: Sử dụng bích thép carbon cho môi trường hóa chất ăn mòn cao chỉ vì muốn tiết kiệm chi phí ban đầu sẽ dẫn đến hậu quả bích bị ăn mòn nhanh chóng, gây gãy mối nối, rò rỉ hóa chất độc hại.

Hậu quả: Rò rỉ lưu chất gây ô nhiễm, nổ đường ống (với khí), hỏng hóc thiết bị đắt tiền, và đình trệ toàn bộ dây chuyền sản xuất. Chi phí sửa chữa, thay thế và đền bù thiệt hại sẽ gấp hàng trăm lần giá trị của một chiếc mặt bích ban đầu.

HƯỚNG DẪN / CHECKLIST

Cách chọn mặt bích DN80 chuẩn chuyên gia

Để đảm bảo hệ thống vận hành an toàn và tối ưu chi phí, bạn hãy tuân thủ nghiêm ngặt checklist 5 bước sau đây khi tiến hành chọn mua mặt bích DN80:

1. ✅ Xác định chính xác DN80: Hãy chắc chắn rằng đường ống của bạn là DN80 (3 inch). Kiểm tra đường kính ngoài thực tế của ống (thường khoảng 89mm) để khẳng định lại.

2. ✅ Chọn đúng tiêu chuẩn: Đây là bước quan trọng nhất. Hãy kiểm tra xem các thiết bị, van hoặc mặt bích hiện có trên hệ thống đang tuân theo tiêu chuẩn nào: JIS (Nhật), ANSI/ASME (Mỹ), DIN (Đức) hay BS (Anh)? Sai tiêu chuẩn đồng nghĩa với việc không thể lắp đặt.

3. ✅ Kiểm tra cấp áp suất: Hệ thống của bạn hoạt động ở áp suất tối đa là bao nhiêu? Hãy chọn cấp áp suất của mặt bích (ví dụ PN10, PN16, Class 150, Class 300...) cao hơn hoặc bằng áp suất đỉnh của hệ thống.

4. ✅ Chọn vật liệu phù hợp: Lưu chất trong ống là gì? Có tính ăn mòn không? Nhiệt độ làm việc là bao nhiêu?

   • Nước sạch, PCCC, hơi nóng: Thép carbon là lựa chọn kinh tế.

   • Hóa chất, thực phẩm, dược phẩm: Bắt buộc dùng Inox 304 hoặc 316.

   • Hóa chất nồng độ thấp, nước thải: Nhựa là phương án khả thi.

5. ✅ Kiểm tra kích thước và số lỗ bu lông: Đảm bảo số lỗ (ví dụ 8 lỗ cho DN80 PN16) và kích thước bu lông (thường là M16) phù hợp với bích và gioăng bạn đã chọn.

Lưu ý quan trọng khi lắp đặt mặt bích

Một quy trình lắp đặt chuẩn không chỉ đảm bảo độ kín khít mà còn kéo dài tuổi thọ của mối nối. Khi tiến hành lắp đặt mặt bích DN80, bạn cần đặc biệt lưu ý các điểm sau:

1. Siết bu lông theo hình sao: Đây là quy tắc bất di bất dịch. Không siết vòng tròn. Hãy siết các cặp bu lông đối xứng nhau theo thứ tự chéo (ví dụ: 1-5, 3-7, 2-6, 4-8) để lực nén được trải đều lên bề mặt gioăng, tránh làm vênh bích hoặc rách gioăng.

2. Dùng gioăng phù hợp: Gioăng cao su cho nước lạnh, gioăng chì (graphite) hoặc spiral wound cho hơi nóng, gioăng PTFE (Teflon) cho hóa chất. Đảm bảo gioăng sạch sẽ, không bị rách, nứt trước khi lắp.

3. Không siết lệch: Lực siết quá mạnh về một phía sẽ làm hỏng ren bu lông và gây hở ở phía đối diện. Hãy siết dần dần từng vòng cho đến khi đạt lực siết yêu cầu.

4. Kiểm tra độ đồng tâm và song song: Hai mặt bích phải được căn chỉnh song song và đồng tâm trước khi siết bu lông. Siết mặt bích khi ống bị lệch sẽ gây ứng suất dư, dễ làm gãy mối hàn hoặc nứt bích nhựa.

5. Kiểm tra rò rỉ: Sau khi lắp đặt xong, hãy tiến hành thử áp (test áp) để kiểm tra độ kín của toàn bộ các mối nối mặt bích trước khi đưa hệ thống vào vận hành chính thức.

FAQ

Mặt bích DN80 có phải là đường kính ngoài 80 mm không?

Không, DN80 là kích thước danh nghĩa (khoảng 3 inch). Đường kính ngoài thực tế của ống và lỗ trong của mặt bích DN80 thường vào khoảng 89 mm (tùy theo tiêu chuẩn sản xuất).

Mặt bích DN80 dùng cho ống có đường kính ngoài bao nhiêu mm?

Phổ biến nhất, mặt bích DN80 được dùng cho ống có đường kính ngoài (OD) khoảng 88.9 mm hoặc 89 mm theo các tiêu chuẩn như ASME B36.10, DIN 2448, hay BS 1387.

Nên chọn mặt bích DN80 bằng inox hay thép carbon?

Lựa chọn này phụ thuộc hoàn toàn vào lưu chất. Bạn nên chọn inox 304/316 để chống ăn mòn trong môi trường hóa chất, dược phẩm, thực phẩm. Thép carbon phù hợp cho các môi trường trung tính như nước sạch, PCCC để tiết kiệm chi phí.

Cấp áp suất PN16 và Class 150 trên mặt bích DN80 khác nhau gì?

Chúng thuộc hai hệ tiêu chuẩn áp suất khác nhau. PN16 (16 bar) là tiêu chuẩn châu Âu/DIN. Class 150 (khoảng 20 bar) là tiêu chuẩn Mỹ/ANSI. Dù cùng dùng cho áp suất trung bình, kích thước hình học, đặc biệt là PCD và số lỗ bu lông, của chúng hoàn toàn khác nhau và không thể lắp lẫn.

Kết luận và Hướng dẫn hành động

Việc lựa chọn và lắp đặt mặt bích DN80 tưởng chừng đơn giản nhưng lại đòi hỏi sự am hiểu sâu sắc về các tiêu chuẩn kỹ thuật và môi trường vận hành. Một mặt bích chất lượng, đúng thông số, được lắp đặt chuẩn chuyên gia không chỉ đảm bảo sự an toàn cho đội ngũ vận hành mà còn là nền tảng cho sự hoạt động bền bỉ, hiệu quả của toàn bộ hệ thống máy móc.

Đừng thỏa hiệp với những sản phẩm không rõ nguồn gốc hoặc sai lệch thông số. Hãy đảm bảo rằng bạn đã kiểm tra kỹ kích thước danh nghĩa DN80, tiêu chuẩn (JIS, ANSI, DIN), cấp áp suất và vật liệu trước khi ra quyết định mua hàng. Việc đầu tư đúng ngay từ đầu sẽ giúp bạn tránh được những hậu quả rò rỉ tốn kém và nguy hiểm trong tương lai của mặt bích DN80.
