Van Hồi Lưu Khí Thải: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Bảo Dưỡng Chuẩn Kỹ Thuật

Trong quá trình vận hành động cơ đốt trong hiện đại, việc tối ưu hóa hiệu suất đi kèm với đáp ứng các tiêu chuẩn phát thải khắt khe luôn là bài toán đòi hỏi các giải pháp kỹ thuật phức tạp. Một trong những sự cố phổ biến gây ra hiện tượng xe bị giật rung, yếu máy hoặc xả khói đen chính là sự tắc nghẽn muội than tại hệ thống xử lý khí thải. Để giải quyết nguy cơ ô nhiễm và duy trì sự ổn định của buồng đốt, dòng thiết bị EGR Valve đã được đưa vào ứng dụng như một bộ phận bắt buộc. Việc trang bị thiết bị này không chỉ giúp giảm lượng khí độc xả ra môi trường mà còn bảo vệ các chi tiết động cơ khỏi nguy cơ quá nhiệt.

Van Hồi Lưu Khí Thải Là Gì?

Van hồi lưu khí thải (EGR Valve) là thiết bị điều khiển một phần khí thải quay trở lại buồng đốt nhằm giảm nhiệt độ cháy, từ đó hạn chế phát sinh khí NOx và giảm ô nhiễm môi trường.

Tên Tiếng Anh Và Vai Trò Kỹ Thuật

Thiết bị có tên tiếng Anh đầy đủ là Exhaust Gas Recirculation Valve (thường gọi tắt là van EGR). Phụ kiện này đóng vai trò như một nhịp cầu nối linh hoạt giữa đường ống xả và đường ống nạp của động cơ, điều tiết chính xác tỷ lệ khí xả tái tuần hoàn theo từng chế độ tải.

Lý Do Được Trang Bị Trên Động Cơ Xăng Và Diesel

Ở nhiệt độ buồng đốt vượt quá 1370 độ C, nitơ và oxy trong không khí phản ứng mãnh liệt tạo ra Nitrogen Oxides (NOx) - chất gây ô nhiễm không khí nguy hại. Bằng cách đưa một lượng khí thải trơ (vốn không chứa oxy) quay trở lại hòa trộn với khí nạp tươi, EGR Valve giúp hạ nhiệt độ đỉnh của quá trình cháy. Điều này giúp cả động cơ xăng lẫn động cơ diesel đáp ứng mượt mà các tiêu chuẩn khí thải khắc nghiệt từ Euro 4, Euro 5 đến Euro 6.

Nguyên Lý Hoạt Động Của EGR Valve

Nguyên lý vận hành của thiết bị dựa trên sự can thiệp chính xác của hộp điều khiển trung tâm (ECU) theo từng điều kiện vận hành thực tế:

• Giai đoạn khởi động và tải nặng (Van đóng): Khi động cơ mới khởi động (máy nguội) hoặc khi người lái đạp ga sát sàn để tăng tốc tải nặng, ECU ra lệnh đóng chặt van. Lúc này, động cơ cần tối đa oxy tươi để tạo ra công suất đỉnh, không xả khí thải ngược lại.

• Giai đoạn vận hành trung bình (Van mở): Khi xe di chuyển ổn định ở tốc độ dải trung bình hoặc chạy đường trường, ECU phát tín hiệu điều khiển mở đĩa van.

• Quá trình trộn khí và hạ nhiệt: Một lượng khí thải nhất định từ đường xả trích ra, đi qua van và hòa vào luồng không khí nạp mới. Vì khí thải đã cháy hết nên không tham gia phản ứng sinh nhiệt thêm, đóng vai trò như một chất hấp thụ nhiệt, làm giảm nhiệt độ đỉnh buồng đốt và ngắt dòng hình thành khí NOx.

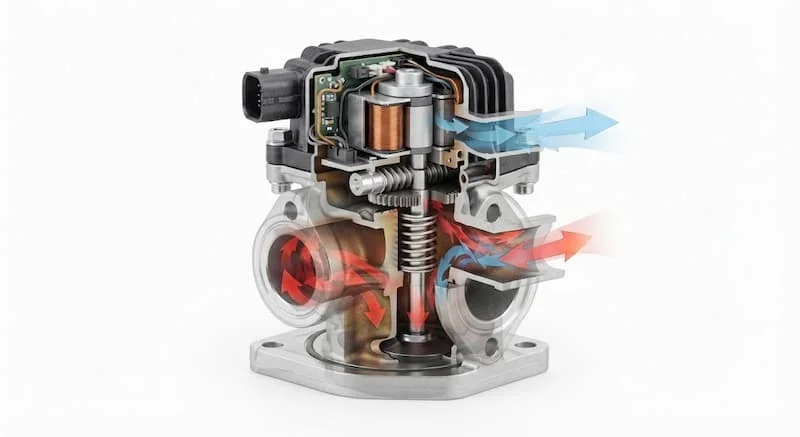

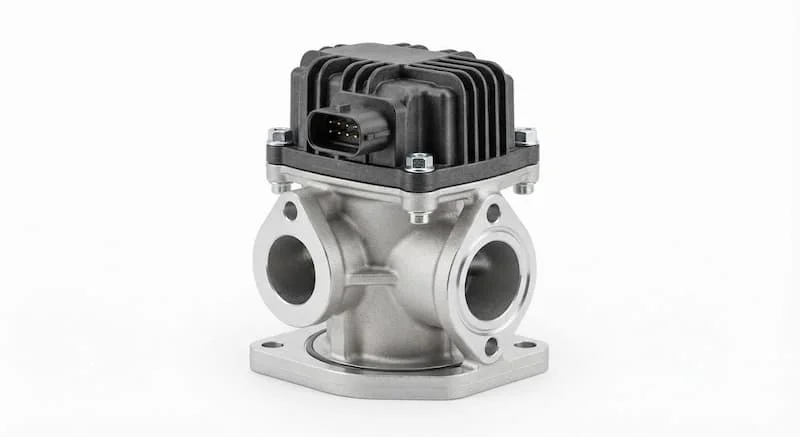

Cấu Tạo Của EGR Valve

Một sản phẩm EGR Valve tiêu chuẩn bao gồm các chi tiết cơ khí và điện tử có độ chính xác cao:

• Thân van: Đúc từ hợp kim nhôm hoặc gang chịu nhiệt, chịu được sự ăn mòn của môi trường khí xả nhiều carbon.

• Đĩa van và Trục van: Chi tiết cơ học di chuyển tịnh tiến hoặc xoay để mở rộng hoặc thu hẹp diện tích thông khí.

• Lò xo hồi vị: Đẩy đĩa van về trạng thái đóng an toàn khi ngắt nguồn tín hiệu điều khiển.

• Bộ truyền động (Actuator): Có thể là màng chân không hoặc mô tơ điện bước xoay chuyển cơ học.

• Cảm biến vị trí van: Đo đạc hành trình di chuyển thực tế của đĩa van và gửi dữ liệu phản hồi (Feedback) về cho ECU.

• Cổng khí vào và Cổng khí ra: Hai chân bích đệm nối tương ứng với đường dẫn từ cổ xả và đi vào cổ nạp.

Các Loại EGR Valve Phổ Biến

Dựa trên cấu trúc truyền động và thiết kế hệ thống, van được phân thành các nhóm chính:

Phân Loại Theo Phương Thức Điều Khiển

• Van EGR chân không: Sử dụng độ chân không của cổ nạp kết hợp rơ le điện từ (Solenoid) để kéo màng van. Dòng này có cấu tạo đơn giản nhưng tốc độ phản hồi chậm hơn.

• Van EGR điện tử: Sử dụng mô tơ bước hoặc cuộn từ tính điều khiển trực tiếp bằng xung điện tử từ ECU. Tốc độ đóng mở cực nhanh, độ chính xác vị trí đĩa van vượt trội.

Phân Loại Theo Hệ Thống Áp Suất

• High Pressure EGR (EGR áp suất cao): Lấy khí thải ngay trước bộ lọc particulate/catalyst và đưa trực tiếp vào cổ nạp ngay sau bướm ga. Dùng phổ biến trên cả máy xăng và máy dầu.

• Low Pressure EGR (EGR áp suất thấp): Lấy khí thải đã qua bộ lọc hạt DPF rồi trích ngược lại vị trí trước tăng áp (Turbocharger). Giúp khí thải sạch hơn, giảm nguy cơ muội đóng cặn làm tắc van.

Thông Số Kỹ Thuật Cần Quan Tâm

So Sánh Van EGR Cơ Và Van EGR Điện Tử

Vì Sao Cần EGR Valve?

Thiết bị mang lại những lợi ích cốt lõi cho động cơ và môi trường:

• Triệt tiêu phát thải NOx: Giảm tới 50 - 70% lượng khí NOx độc hại xả ra môi trường xung quanh.

• Bảo vệ cấu trúc buồng đốt: Giảm nhiệt độ cháy giúp ngăn ngừa hiện tượng kích nổ (knocking) trên máy xăng và bảo vệ đỉnh piston.

• Tuân thủ pháp lý xả thải: Giúp phương tiện vượt qua các kỳ kiểm định khí thải định kỳ khắt khe.

• Tối ưu hóa hiệu suất nhiệt: Ở một số dải tải, việc hòa khí xả giúp giảm tổn thất bơm (pumping loss) ở bướm ga, cải thiện nhẹ mức tiêu hao nhiên liệu.

Ứng Dụng Thực Tế Của EGR Valve

Phụ kiện được trang bị rộng rãi trên hầu hết các phương tiện vận tải đường bộ và máy móc:

• Các dòng xe ô tô con, xe SUV và xe bán tải chạy máy xăng hoặc máy dầu.

• Xe tải hạng nhẹ, xe tải hạng nặng, xe đầu kéo và xe khách đường dài.

• Các loại máy công trình chuyên dụng như máy xúc, máy đào, máy gạt.

• Các cụm máy phát điện công nghiệp sử dụng động cơ diesel công suất lớn.

Dấu Hiệu EGR Valve Bị Hỏng

Khi van bị muội than tích tụ gây kẹt đĩa van ở vị trí đóng hoặc mở, xe sẽ xuất hiện các triệu chứng:

• Đèn Check Engine báo sáng: Hộp ECU ghi nhận lỗi mã P0400, P0401 (lưu lượng yếu) hoặc P0402 (lưu lượng thừa).

• Động cơ rung giật ở chế độ không tải (Idle): Oảy ra khi van kẹt mở làm khí thải dội ngược vào liên tục gây loãng hòa khí.

• Tăng tốc kém, hụt hơi: Khí thải tràn vào buồng đốt khi cần công suất tối đa khiến xe bị lỳ ga.

• Xe xả khói đen và hao nhiên liệu: Quá trình cháy không hoàn toàn làm lãng phí nhiên liệu và tăng cặn carbon.

• Có tiếng gõ rọc rọc ở động cơ: Xảy ra khi van kẹt đóng, nhiệt độ buồng đốt tăng cao gây kích nổ.

Sai Lầm Thường Gặp Khi Vận Hành Và Sửa Chữa

1. Không vệ sinh định kỳ: Bỏ qua việc làm sạch cặn muội than đóng dày làm van bị kẹt cứng cơ học.

2. Tự ý bịt van (EGR Delete) sai kỹ thuật: Bịt van bằng miếng kim loại nhưng không xóa mã lỗi phần mềm trong ECU làm xe báo lỗi ngầm, tăng nhiệt buồng đốt và xả nhiều khí độc.

3. Bỏ qua các đường ống nạp bị bẩn: Chỉ thay van mới mà không vệ sinh cổ nạp khiến muội than từ cổ nạp nhanh chóng làm kẹt van mới.

4. Chọn sai mã OEM phụ tùng: Lắp sai mã van làm sai lệch thông số điện trở chân cắm, gây chập cháy hộp điều khiển.

Hướng Dẫn Kiểm Tra Và Vệ Sinh EGR Valve

Quy Trình Kiểm Tra Kỹ Thuật

1. Dùng máy chẩn đoán OBD2 quét mã lỗi lưu trữ trong hệ thống ECU.

2. Kiểm tra trực quan bằng mắt thường xem mảng muội carbon có làm kẹt đĩa van hay không.

3. Đo điện trở cuộn dây hoặc tín hiệu chân cảm biến theo tài liệu kỹ thuật của hãng.

4. Kiểm tra độ kín đường ống dẫn chân không (đối với van EGR cơ).

Quy Trình Vệ Sinh Van EGR Đúng Cách

1. Tháo nguồn điện âm bình ắc quy, sau đó tháo các jack cắm và bulông định vị để lấy van ra ngoài.

2. Xịt dung dịch vệ sinh chế hòa khí hoặc dung dịch tẩy rửa muội carbon chuyên dụng vào lòng van.

3. Dùng cọ mềm lau sạch mảng bám carbon cứng đầu quanh đĩa van và ghế van, không dùng vật nhọn kim loại cào xước lòng van.

4. Kiểm tra độ đàn hồi của trục van và lò xo xem đã di chuyển trơn tru chưa.

5. Thay thế gioăng đệm mới, siết lực bulông đúng tiêu chuẩn và dùng máy chẩn đoán xóa mã lỗi.

Checklist Trước Khi Thay EGR Valve

• Đối chiếu chính xác mã OEM đúc trên thân van cũ hoặc tra cứu theo số VIN xe.

• Kiểm tra tính tương thích về chuẩn chân cắm điện tử và điện áp điều khiển.

• Đảm bảo mua kèm gioăng làm kín chân van mới để chống rò rỉ khí nạp.

• Kiểm tra lại tình trạng hoạt động của van biến thiên và đường ống làm mát EGR (EGR Cooler).

• Lựa chọn sản phẩm từ các nhà cung cấp uy tín, có đầy đủ chế độ bảo hành.

Bảo Dưỡng Định Kỳ EGR Valve

• Định kỳ vệ sinh: Nên tiến hành tháo và vệ sinh muội than van EGR sau mỗi 40.000 - 50.000 km vận hành.

• Sử dụng nhiên liệu đạt chuẩn: Sử dụng dầu Diesel/Xăng chuẩn chất lượng giúp giảm thiểu lượng muội than carbon sinh ra.

• Định kỳ kiểm tra bằng máy quét: Quét kiểm tra thông số hành trình van trong các đợt bảo dưỡng định kỳ.

Các Câu Hỏi Thường Gặp (FAQ)

Van hồi lưu khí thải có tác dụng gì?

Van giúp đưa một phần khí thải đã cháy quay lại buồng đốt để hạ nhiệt độ cháy, từ đó triệt tiêu khí độc NOx gây ô nhiễm môi trường và giảm tiếng gõ động cơ.

Van EGR bị bẩn có bắt buộc phải thay mới không?

Không nhất thiết. Trong đa số trường hợp van chỉ bị kẹt do muội than đóng cặn, chỉ cần tháo ra dùng dung dịch chuyên dụng vệ sinh sạch sẽ là có thể khôi phục hoạt động bình thường. Thay mới chỉ đặt ra khi cuộn coil điện từ hoặc cảm biến vị trí bên trong bị chập cháy.

Có nên bịt van EGR không?

Không nên. Việc bịt van EGR có thể làm tăng nhiệt độ buồng đốt, làm tăng lượng phát thải độc hại ra môi trường và dễ gây lỗi hệ thống điều khiển ECU nếu không được remap lập trình lại đúng cách.

Bao lâu nên vệ sinh van EGR một lần?

Thời gian lý tưởng để bảo dưỡng vệ sinh van là khoảng 40.000 km đến 50.000 km hoặc mỗi 2 năm vận hành tùy điều kiện nào đến trước.

Giá van hồi lưu khí thải khoảng bao nhiêu?

Giá thay thế van dao động tùy thuộc vào thương hiệu xe và loại van (cơ hay điện tử), thông thường từ 1.500.000 VNĐ đến hơn 8.000.000 VNĐ cho sản phẩm chính hãng hoặc OEM chất lượng cao.

Hướng Dẫn Chọn Van Hồi Lưu Khí Thải Chuẩn Kỹ Thuật

Việc duy trì hoạt động ổn định của van hồi lưu khí thải là giải pháp cốt lõi giúp động cơ vận hành êm ái, tối ưu lượng nhiên liệu tiêu thụ và bảo vệ môi trường sống. Việc nhận biết sớm các dấu hiệu hư hỏng, tiến hành bảo dưỡng định kỳ và sử dụng đúng mã phụ tùng thay thế sẽ giúp chủ xe nâng cao tuổi thọ phương tiện và tiết kiệm tối đa chi phí sửa chữa lớn.
