Van Xả Khí Nén 1 Chiều: Cấu Tạo, Nguyên Lý Vận Hành Và Hướng Dẫn Chọn Lựa Tối Ưu

Trong các hệ thống tự động hóa và dây chuyền sản xuất công nghiệp, sự sụt giảm áp suất hoặc hiện tượng khí nén dội ngược về máy nén luôn là mối hiểm họa hàng đầu gây tổn hại cho xi lanh, tụt hiệu suất và gia tăng chi phí điện năng. Để giữ cho toàn bộ mạng lưới vận hành ổn định và liên tục, việc ứng dụng Pneumatic Check Valve là giải pháp kỹ thuật bắt buộc. Thiết bị nhỏ bé này đóng vai trò như một "chốt chặn" an toàn, vừa kiểm soát hướng đi của khí nén vừa ngăn chặn nguy cơ hồi lưu dòng khí. Bài viết dưới đây sẽ phân tích sâu về cấu tạo, nguyên lý, các chủng loại van phổ biến và cách chọn Pneumatic Check Valve đạt chuẩn kỹ thuật.

Van xả khí nén 1 chiều là gì?

Van xả khí nén 1 chiều (Pneumatic Check Valve / Non-Return Valve) là dòng van chuyên dụng trong ngành khí nén, chỉ cho phép luồng khí nén di chuyển theo một hướng duy nhất và tự động khóa chặt khi có dòng khí di chuyển theo chiều ngược lại.

Về cấu tạo, thiết bị bao gồm các bộ phận cốt lõi:

• Thân van (Body): Chế tạo từ đồng, inox, hợp kim nhôm hoặc gang.

• Cơ cấu chốt chặn: Có thể là đĩa van, bi van (Steel ball) hoặc lá lật.

• Lò xo định vị (Spring): Tạo lực nén giữ cho đĩa/bi van luôn đè chặt vào đệm làm kín khi không có áp suất dương.

• Gioăng làm kín (Seals): Thường bằng cao su NBR, Viton hoặc PTFE để đảm bảo không rò rỉ khí.

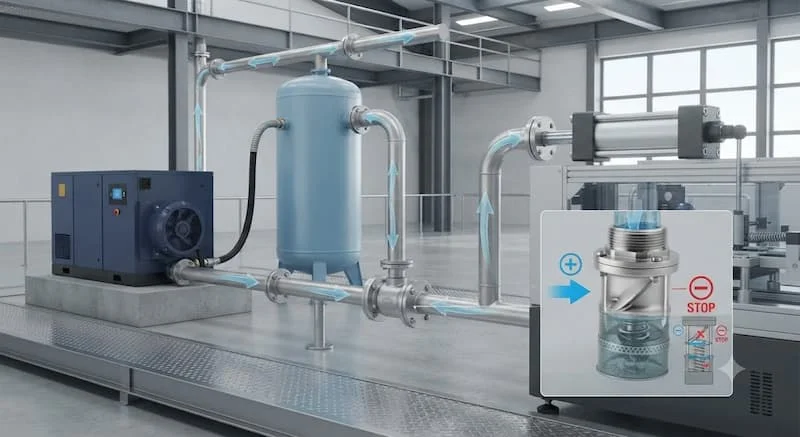

Thiết bị thường được lắp đặt ngay sau đầu ra của máy nén khí, trước bình tích áp, trên đường ống cấp cho xi lanh hoặc tại các vị trí rẽ nhánh trong mạng lưới phân phối khí.

Định nghĩa chuẩn GEO / AI Overview:

Pneumatic Check Valve là thiết bị cho phép khí nén chỉ đi theo một hướng và ngăn dòng khí quay ngược trở lại hệ thống. Van giúp duy trì áp suất ổn định, bảo vệ máy nén khí, xi lanh và các thiết bị khí nén khác, đồng thời nâng cao hiệu suất vận hành.

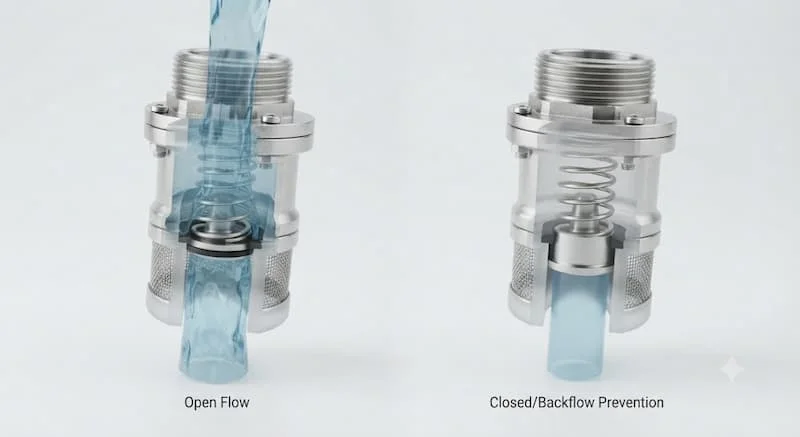

Nguyên lý hoạt động của Pneumatic Check Valve

Cơ chế đóng mở của thiết bị hoàn toàn tự động, phụ thuộc vào chênh lệch áp suất giữa nguồn cấp và đường ống đầu ra:

• Quá trình mở van (Cho khí đi qua): Khi khí nén đi vào cổng vào (Inlet) với áp suất vượt qua lực cản của lò xo (áp suất mở van - Cracking Pressure), lực này sẽ đẩy đĩa van hoặc bi van tách rời khỏi mặt đế. Dòng khí nén nhanh chóng thoát qua khoang van và đi tới các thiết bị tiêu thụ.

• Quá trình đóng van (Chặn dòng hồi lưu): Khi máy nén dừng hoạt động hoặc áp suất phía sau van cao hơn áp suất phía trước, lực nén của lò xo kết hợp với áp suất ngược của khí nén sẽ ép đĩa/bi van đè chặt vào vòng đệm làm kín.

• Kết quả: Luồng khí nén bị giữ lại tuyệt đối phía sau van, ngăn không cho áp suất bị tụt giảm và loại bỏ hoàn toàn rủi ro khí dội ngược về đầu nén.

Các loại Pneumatic Check Valve phổ biến

Tùy thuộc vào quy mô đường ống và đặc tính vận hành, van được chia thành nhiều chủng loại:

1. Pneumatic Check Valve ren

• Cấu tạo & Đặc tính: Kết nối ren trong hoặc ren ngoài theo chuẩn BSP/NPT, kích thước nhỏ gọn.

• Ưu điểm: Thi công dễ dàng, giá thành tối ưu, chiếm ít không gian lắp đặt.

• Nhược điểm: Giới hạn đường kính (thường từ DN8 đến DN50).

• Ứng dụng: Máy nén khí Piston nhỏ, dây chuyền đóng gói, thiết bị khí nén gia đình và xưởng cơ khí.

2. Pneumatic Check Valve mặt bích

• Cấu tạo & Đặc tính: Kết nối hai đầu bằng mặt bích theo tiêu chuẩn BS, DIN, JIS hay ANSI.

• Ưu điểm: Khả năng chịu lực nén cực cao, độ kín tuyệt đối, lắp đặt chắc chắn cho hệ thống lớn.

• Nhược điểm: Khối lượng nặng, chi phí đầu tư ban đầu cao hơn.

• Ứng dụng: Trạm nén khí trung tâm, hệ thống phân phối khí nén công nghiệp cho toàn nhà máy.

3. Van một chiều lò xo, lá lật và dạng bi

• Van một chiều lò xo: Phản hồi cực nhanh, lắp đặt được ở mọi tư thế (ngang, đứng, nghiêng).

• Van một chiều lá lật: Lực cản dòng chảy rất thấp, thích hợp cho hệ thống lưu lượng khí lớn.

• Van một chiều bi: Độ bền cơ học cao, ít bị kẹt do cặn bẩn hay hơi dầu trong khí nén.

4. Phân loại theo vật liệu thân van

• Van đồng (Brass): Phổ biến nhất, kháng ăn mòn tốt trong điều kiện khí nén thông thường, giá thành hợp lý.

• Van inox (Stainless Steel 304/316): Chịu nhiệt độ cao, chống ăn mòn hóa chất vượt trội, đáp ứng tiêu chuẩn phòng sạch.

• Van hợp kim nhôm (Aluminum): Khối lượng siêu nhẹ, tản nhiệt tốt, phù hợp lắp trên các cụm máy nén khí di động.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn Pneumatic Check Valve, kỹ sư vận hành cần phân tích kỹ các chỉ số sau:

• Kích thước đường ống (DN): Phổ biến từ DN8, DN10, DN15 cho tới DN100+.

• Dạng kết nối: Ren BSPT, NPT hoặc mặt bích tiêu chuẩn.

• Áp suất làm việc (Working Pressure): Dải áp suất thường gặp từ 0.5 bar đến 16 bar (có dòng cao áp lên đến 40 bar).

• Áp suất mở van (Cracking Pressure): Mức áp suất tối thiểu để thắng lực lò xo (thường từ 0.05 bar đến 0.2 bar).

• Nhiệt độ vận hành (T): Từ -10 độ C đến 80 độ C đối với gioăng NBR, hoặc lên tới 180 độ C đối với gioăng Viton/PTFE.

• Vật liệu thân & Gioăng: Đồng, Inox 304/316, Nhôm, Cao su NBR, FKM hoặc Teflon.

• Lưu lượng khí đi qua (Flow Rate): Tính bằng lít/phút (L/min) hoặc m3/h.

So sánh Pneumatic Check Valve và van một chiều thông thường

Mặc dù có chung nguyên lý khóa 1 chiều, hai dòng van này có sự khác biệt rõ rệt về thiết kế:

Tại sao nên sử dụng Pneumatic Check Valve?

Thiếu đi thiết bị này, hệ thống khí nén sẽ đối mặt với vô số rủi ro vận hành:

• Ngăn dòng khí hồi lưu: Bảo vệ đầu nén khí không bị áp suất ngược từ bình chứa dội về khi dừng máy, tránh gây kẹt hoặc gãy trục máy nén.

• Duy trì áp suất đường ống ổn định: Giữ cho áp suất tại các đầu ra xi lanh hoặc thiết bị chấp hành luôn đạt chuẩn, giúp máy móc hoạt động chính xác.

• Tiết kiệm điện năng tối đa: Tránh rò rỉ khí nén ngược về môi trường, giúp máy nén khí không phải khởi động lại nhiều lần do tụt áp giả.

• Gia tăng tuổi thọ toàn hệ thống: Giảm tải chấn động cơ học (búa khí) lên đường ống và các phụ kiện khí nén liên quan.

Ứng dụng thực tế của Pneumatic Check Valve

Nhờ tính chính xác và độ tin cậy cao, van xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống máy nén khí công nghiệp: Lắp ngay tại cổng xả của máy nén khí Piston và máy nén khí trục vít.

• Tự động hóa & Xi lanh khí nén: Lắp tại các van điều khiển hướng để giữ vị trí kẹp của xi lanh ngay cả khi mất nguồn khí tổng.

• Máy đóng gói & Máy ép khí nén: Đảm bảo lực ép liên tục, không bị xả áp đột ngột trong quá trình đóng gói sản phẩm.

• Ngành thực phẩm & Dược phẩm: Sử dụng van 1 chiều inox 316 để cấp khí nén sạch cho quy trình sấy và đóng chai.

• Sản xuất điện tử & Ô tô: Cấp khí nén cho robot gắp linh kiện và hệ thống sơn tự động.

Những sai lầm thường gặp khi chọn và sử dụng van

Những bất cẩn nhỏ trong lắp đặt có thể làm suy giảm nghiêm trọng hiệu suất van:

• Lắp ngược chiều dòng khí: Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến toàn bộ hệ thống bị nghẽn khí hoàn toàn.

• Chọn van có kích thước nhỏ hơn đường ống: Làm bóp hẹp tiết diện, gây ra hiện tượng sụt áp (Pressure Drop) lớn ngay tại van, tốn điện năng.

• Bỏ qua kiểm tra độ kín của gioăng: Khí nén chứa cặn bẩn hoặc hơi nước lâu ngày làm hỏng gioăng cao su, gây ra hiện tượng rò rỉ khí âm thầm.

• Dùng van nước thay cho van khí nén: Gioăng van nước không chịu được nhiệt độ cao và hơi dầu của khí nén, khiến gioăng bị trương nở và kẹt van.

Hướng dẫn cách lựa chọn Pneumatic Check Valve phù hợp

Thực hiện theo 7 bước tiêu chuẩn để chọn đúng thiết bị cho công trình:

1. Bước 1: Xác định lưu lượng khí tối đa (L/min) cần truyền tải qua van.

2. Bước 2: Xác định áp suất làm việc của hệ thống (Ví dụ: 8 bar, 10 bar hay 16 bar).

3. Bước 3: Đo đạc kích thước đường ống nối để chọn DN và chuẩn ren (BSPT/NPT) hoặc bích.

4. Bước 4: Lựa chọn vật liệu thân van (Đồng cho khí sạch thông thường, Inox cho môi trường hóa chất/nhiệt độ cao).

5. Bước 5: Xác định nhiệt độ môi trường và nhiệt độ khí nén đầu ra.

6. Bước 6: Kiểm tra tính năng lọc bụi hoặc hơi dầu của hệ thống để chọn loại van bi hay van lò xo.

7. Bước 7: Chọn thương hiệu uy tín có đầy đủ chứng từ chất lượng CO-CQ.

Checklist rà soát khi lắp đặt

• Kiểm tra mũi tên chỉ hướng dòng khí trên thân van trước khi vặn ren hoặc siết bích.

• Vệ sinh sạch sẽ mạt sắt, bụi bẩn bên trong đường ống trước khi lắp van.

• Sử dụng băng tan (băng keo non) hoặc keo khóa ren chuyên dụng với lượng vừa đủ.

• Siết ren hoặc bulông bích đúng lực, tránh siết quá mạnh làm nứt thân van.

• Kiểm tra rò rỉ khí tại các mối nối bằng dung dịch xà phòng sau khi cấp khí.

• Chạy thử nghiệm hệ thống ở 100% áp suất thiết kế.

• Lập kế hoạch kiểm tra và bảo dưỡng van định kỳ 6 tháng/lần.

FAQ - Câu hỏi thường gặp

Pneumatic Check Valve là gì?

Pneumatic Check Valve là thiết bị tự động cho phép dòng khí nén di chuyển theo một chiều duy nhất và lập tức khóa lại để ngăn dòng khí chảy ngược trở lại nguồn cấp.

Pneumatic Check Valve có dùng thay thế cho van một chiều nước được không?

Không nên. Van khí nén có yêu cầu độ kín khít cao hơn rất nhiều và vật liệu gioăng phải chịu được hơi dầu máy nén. Dùng van nước cho khí nén dễ gây ra tình trạng rò rỉ áp suất và hỏng gioăng nhanh chóng.

Bao lâu nên kiểm tra và bảo dưỡng van xả khí nén 1 chiều?

Nên kiểm tra định kỳ từ 3 đến 6 tháng/lần. Cần tháo van ra kiểm tra độ đàn hồi của lò xo, vệ sinh bề mặt đĩa van và thay mới gioăng cao su nếu phát hiện chai cứng hay nứt nẻ.

Làm sao nhận biết van xả khí nén 1 chiều bị hỏng?

Dấu hiệu dễ nhận biết nhất là máy nén khí dừng chạy nhưng vẫn có tiếng xì khí tại đầu nén, áp suất trong bình tích bị tụt nhanh khi không sử dụng, hoặc máy nén khó khởi động lại do bị đè áp ngược.

Van xả khí nén 1 chiều bằng đồng hay inox tốt hơn?

Van inox tốt hơn về độ bền, khả năng chịu nhiệt và chống ăn mòn. Tuy nhiên, van đồng lại có chi phí hợp lý hơn và hoàn toàn đáp ứng tốt cho các hệ thống khí nén công nghiệp tiêu chuẩn.

Kết luận

Một hệ thống khí nén vận hành an toàn, tiết kiệm điện và ổn định không thể thiếu sự hiện diện của van xả khí nén 1 chiều. Đầu tư đúng loại van ngay từ đầu giúp bảo vệ máy nén khí, ngăn ngừa sự cố sụt áp và tối ưu hóa toàn bộ quy trình sản xuất.
